Реле протока воды — назначение, принцип работы и самостоятельное подключение

Датчик протока воды для насоса – это неотъемлемая деталь оборудования, призванная защищать устройство от работы на «сухом ходу». Именно с его помощью удается избежать основных и самых известных проблем, что связаны с поломкой насосного оборудования или его чрезмерно быстрым износом. Датчик обладает небольшим размером и имеет простую конструкцию, что позволяет установить его даже новичку. В данной статье мастер сантехник рассмотрит устройства использующиеся для защиты водяных насосов от сухого хода. Вы узнаете их виды, особенности конструкции и принцип работы, а также все существенные преимущества и недостатки.

Общая информация о реле протока воды

Как показывает практика, основной причиной большинства поломок водяных насосов является перегрев, который выступает следствием холостой работы агрегата, так называемой работы «на сухую», когда насос включен, но не перекачивает воду.

Это объясняется тем, что устройство любого погружного глубинного насоса требует постоянного охлаждения силового агрегата рабочей средой, а в случае поверхностных устройств – перекачиваемой жидкостью. Причем для глубинного образца этот параметр чрезвычайно важен, так как он по сути состоит из большого количества деталей, что постоянно взаимодействуют друг с другом.

Например, центробежный глубинный насос после включения запускает в работу несколько ступеней рабочих колес, что вращаются одновременно. Запускать их без жидкости – значит просто изнашивать устройство без причины. Аналогичным образом дела обстоят с поверхностными моделями.

Зачем использовать реле протока

Сухой ход погружного насоса возможен в следующих ситуациях:

• Когда агрегат неправильно подобран – его производительность превышает дебит скважины, и динамический уровень воды скважины опускается ниже глубины его установки;
• Если откачка выполняется из небольшого иссекаемого источника без стороннего присмотра;
• Для поверхностных насосов холостая работа возможна вследствие внутреннего засорения рукава, либо его механических повреждений, которые вызывают потерю герметичности шланга, что встречается достаточно часто;
• Для циркуляционного насоса работа «на сухую» вероятна в момент низкого давления подачи воды в трубопровод, к которому он подключен.

Как бы там ни было, осуществлять постоянный контроль, постоянно присутствуя при работе насоса, не всегда представляется возможным, поэтому необходимо позаботится о дополнительных механизмах, которые будут контролировать наличие потока воды, и выполнять включение и выключение насоса, когда это необходимо.

Именно таким устройством является реле протока воды, оно же «датчик протока». Реле протока нет необходимости устанавливать в следующих случаях:

• Если забор воды выполняется маломощным насосом с высокодебитной скважины;
• Если вы постоянно присутствуете при работе насоса, и можете собственноручно выключить его, когда уровень воды опустится ниже допустимой нормы.

Во всех же остальных случаях требуется установка реле протока воды, так как оно не только продлевает срок эксплуатации насоса, но и значительно повышает удобство его эксплуатации. Как минимум, автоматизируя его работу в плане защиты от возможных неполадок.

Особенности конструкции и принцип действия

Существует несколько видов реле протока воды и подобным им предохранительных устройств, каждый из которых оборудован разной автоматикой, которая выполняет включение и выключение насоса, реагируя на определенные показатели.

Наиболее распространенные триггеры:

• Уровень жидкости (реле уровня воды);
• Уровень давления жидкости на выходном патрубке (прессконтроль);
• Наличие потока воды (реле протока);
• Температура рабочей среды (тепловое реле.

Разберем детальнее каждое из этих устройств.

Классическое реле протока воды

Такое устройство состоит из двух основных конструкционных элементов: герконового переключателя и лепестка (клапана), на котором смонтирован магнит. Герконовый переключатель, который выступает контактом, реагирующим на изменение положения магнита, расположен вне потока воды и надежно заизолирован.

На противоположной части конструкции расположен второй магнит, который создает обратную силу, которая необходима для возврата лепестка в исходное положение в момент ослабления потока жидкости.

Когда насос заполняется водой, она воздействует на лепесток, в результате чего он вращается вокруг своей оси. Движение лепестка приближает магнит к герконовому микропереключателю, который приводится в действие возникшим магнитным полем.

Герконовый переключатель соединяет контакты насоса и электрической сети, вследствие чего происходит включение устройства. Как только поступление жидкости прекратилось, лепесток, который больше не получает дополнительного давления, под воздействием силы дополнительного магнита возвращается в начальное положение и контакты размыкаются.

Преимущества лепесткового реле протока:

• Не уменьшает давление подачи воды;
• Срабатывает мгновенно;
• Не задержки между повторными срабатываниями;
• Использование наиболее точного циркуляционного триггера для включения насоса;
• Простота и неприхотливость конструкции.

Также существуют реле протока, конструкция клапана которых выполнена без возвратных магнитов, где второй магнит заменяется обычными пружинами. Однако такие реле на практике показывают меньшую стабильность, так как они чрезмерно подвержены влиянию мелких скачков давления потока воды.

Прессконтроль – реле протока воды совмещенное с реле давления

Прессконтроль дает команду на включение насоса только тогда, когда уровень давления воды в нём повысится до определенного уровня (этот показатель настраиваемый, чаще всего он составляет от 1 до 2 Бар), отключение насоса, вследствие размыкания контактов, происходит в течении 5-10 секунд после полной остановки потока откачиваемой из скважины воды.

Такие устройства могут использоваться как в паре с гидроаккумулятором, выполняя функцию управления насосной станцией, так и устанавливаться непосредственно на выходной патрубок насоса, защищая его от холостого хода.

Прессконтроль в сравнении с обычным реле, реагирующим на изменения уровня потока воды, имеет один существенный недостаток – если оно установлено на насос поверхностного типа, то каждый раз перед включением необходимо собственноручно заполнять агрегат водой. Проблема решается установкой дополнительных обратных клапанов, но это не далеко не панацея.

Тепловое реле протока воды

Среди всех вышеперечисленных видов предохранительных устройств, именно термореле обладает наиболее сложной конструкцией. Технология его функционирования базируется на термодинамическом принципе, согласно которому сопоставляется тепловое различие температурой потока воды в насосе и температурой, на которую настроены датчики реле.

Когда тепловое реле подключено к насосу, который находится внутри скважины, к нему постоянно подается определенное количество электроэнергии, которая тратится на подогрев датчиков до температуры, на несколько градусов превышающей температуру измеряемой жидкости.

При наличии потока воды происходит охлаждение датчиков, которое фиксируется микропереключателем. Тепловое изменение является сигналом, после которого выполняется соединение контактов насоса и электросети. Как только поступление потока воды из скважины прекращается, микропереключатель разъединяет контакты и насос выключается.

Помимо скважинных агрегатов тепловое реле протока является идеальным вариантом защиты от сухого хода для циркуляционного насоса.

Тепловое реле позволяет не только увеличить срок полезной эксплуатации циркуляционного устройства, но и сэкономить немалое количество электроэнергии, так как тепловое реле автоматически отключает насос, когда нагнетание давления потока воды в тепловой магистрали не требуется.

Когда отопительный прибор выключен, и вода в системе холодная — работа циркуляционного насоса не нужна, и тепловое реле держит контакты замкнутыми. Когда вы включаете котел, по мере достижения водой в трубах заданной температуры, тепловое реле включает циркуляционник, и он начинает нагнетать давление до необходимого уровня.

Стоит заметить, что большинство ведущих производителей циркуляционных насосов самостоятельно устанавливают на свои устройства тепловые реле протока. В основном это характерно для насосов премиум класса. Это объясняется их дороговизной и сложностью конструкции.

Реле уровня воды

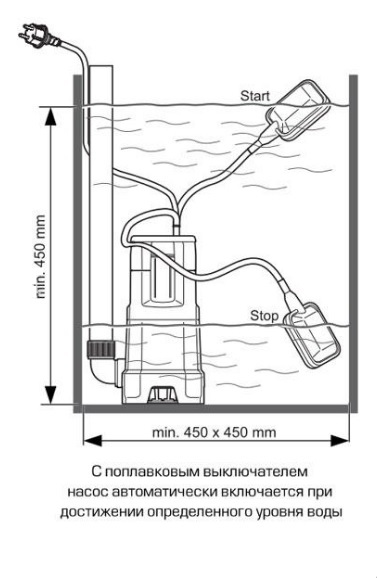

Наиболее простым и утилитарным вариантом предохранительного устройства для водяного насоса является реле уровня воды, в обиходе больше известное как поплавковый выключатель.

«Поплавок», который необходимо смонтировать внутри источника на 20-25 сантиметров выше уровня расположения насоса, отслеживает количество воды в источнике, и как только вода опускается ниже поплавкового датчика, выполняется автоматическое отключение насоса.

Само реле подключается к фазе, которая подведена для питания насоса. Настройка поплавкового датчика выполняется изменением длины регулировочного кабеля. Более качественные поплавки можно настраивать дополнительными функциями, но это уже касается дорогих моделей оборудования, что в бытовом применении встречаются довольно редко.

Поплавковый выключатель является проверенным средством защиты для любых колодезных и дренажных устройств, однако реле уровня воды невозможно использовать в глубоких скважинах, так как возникают серьезные трудности с его точной настройкой.

Также поплавки не всегда хорошо работают в стесненных условиях, когда разница между диаметром скважины и насоса равняется всего нескольким десяткам миллиметров. В таком случае его использовать просто нету смысла, так как работа поплавка станет слишком нестабильной.

Используют поплавковые выключатели как на обычных скважинных насосах, так и на дренажных образцах. Причем там они даже более востребованы, ведь в отличие от стандартных скважин, рабочая среда дренажного насоса имеет тенденцию к постоянному уменьшению. Сухой же ход дренажным моделям вредит не меньше, чем скважинным или колодезным насосам.

Нюансы монтажа реле протока воды

Лепестковые переключатели монтируются либо на входе в насос, либо на входе в клапан. Их задача зафиксировать первичное попадание жидкости в рабочую камеру, а потому и контакт с ней должен быть обнаружен в первую очередь на самом реле.

Установки контроля давления монтируют только с помощью специалистов, так как они нуждаются в настройке. Устанавливают их так же, как и лепестки, путем подключения на входе к насосному устройству. Однако, в отличие от обычных лепестков, реле давления практически всегда используют в паре с насосными станциями.

Термореле отдельно используют редко, так как вещь это слишком дорогостоящая. Его скорее подключат на стадии сборки самого насоса. Впрочем, хороший мастер наверняка сможет совладать с установкой этого устройства. Сложности установки заключаются в необходимости монтирования нескольких чувствительных термических датчиков, а затем сведения их воедино.

Реле уровня жидкости или поплавки в отдельном монтаже нуждаются редко. Они либо уже присоединены к насосу, либо нуждаются в схематическом подключении с помощью клем. На что уходит очень мало времени. И справиться с этой работой сможет даже ребенок.
