Для простоты и большего удобства завинчивания постоянно создается новый крепеж, так и появилась рым-гайка, которая обладает целым рядом преимуществ. В статье мастер сантехник расскажет о рым-гайках и их назначении.

Особенности конструкции

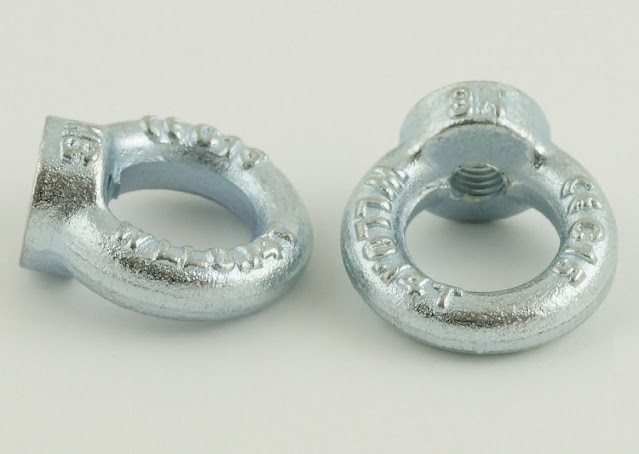

Что такое гайка и какую роль она выполняет, знают все. Но далеко не каждый осведомлен в значении слова "рым", и каким образом его можно отнести к данному крепежному элементу. Итак, начнем с определений. Гайкой называется металлическое крепежное изделие с резьбой, которое навинчивается на болт, шпильку либо винт и таким способом образует надежное соединение. Рым в переводе с нидерландского означает кольцо. Оно может иметь различную форму, быть круглым, эллипсовидным и т. д. Собрав два этих определения, получим кольцо с резьбовым соединением, благодаря которому можно зафиксировать элемент в нужном месте. Более доступным языком - данный крепеж представляет собой монтажное кольцо в совокупности с гайкой.

В принципе, конструкция этого изделия не представляет собой ничего сверхсложного. В основании находится сквозное отверстие с метрической или же дюймовой резьбой. В него вкручивается крепежный элемент стержневого типа и благодаря такому сочетанию получается надежная фиксация. Самое главное, чтобы совпадали диаметр и резьба болта, шпильки или иного используемого крепления с аналогичными параметрами рым-гайки.

Материалы для производства

На изготовление рым-гайки ГОСТов в России нет. Они выпускаются согласно мировому стандарту DIN582 из прочных материалов:

Углеродистой стали марок С1030 и С1045;
Нержавеющей или высоколегированной стали марок 304 (А2) и 316 (А4);
Если это цветные сплавы или металлы, подойдут латунь, бронза кремниевая, титан и алюминий.

Крепежи, которые производят из сталей стандартных марок, обязательно покрывают антикоррозийным покрытием.

Классификация

Размеры гаек устанавливаются также по стандартам DIN582. На боковой части кольца рым-гайки наносится маркировка, в которой указана информация о размерах, материале и заводе-изготовителе.

Размер резьбовой поверхности варьируется и может быть М6, М8, М10, М12, М16, М18, М20, М24, М26, М30, М36, от М42 до М48. А также выпускают метизы нестандартных размеров, например, М4, М5, М7, М22, М27, М33, М39, М39х2, М100. По DIN такие параметры не рекомендуется изготавливать, и приобрести их можно только на заказ. Самыми распространенными стали метизы с размерами М8-М16.

А также гайки классифицируются:

По виду кольца – круглой формы, овальной или в форме закругленного прямоугольника;
По размеру втулки – низкая или высокая (удлиненная);
По нагрузке – несиловые и силовые;
По типу резьбы – с мелкой метрической резьбой, то есть когда размер указан в миллиметрах, или с дюймовой резьбой, соответственно, здесь размер будет в дюймах.

Дюймовая размерность впервые начала набирать популярность в Соединенных Штатах и Великобритании, в то же время в Европе и Азии распространенной была метрическая система. Соответственно, появилась проблема с совместимостью различного рода крепежей. В дальнейшем Великобритания приняла метрическое измерение, отказавшись от дюймового.

По внешнему виду отличить американскую систему измерения резьбы от метрической невозможно, так как угол профиля у них идентичен – 60 градусов. Различить возможно по маркировке: в метрической системе класс прочности обозначается цифрами, в дюймовой – линиями. Крепежи с разным типом резьбы никогда не будут взаимозаменяемыми, так как при свинчивании в конструкции образуется зазор или промежуток. Единственная трудность, возникающая во время монтажа рым-гайки – это правильное соединение двух элементов.

По виду головки рым-гайки она может быть трех модификаций:

А – головка в форме петли;
В – силовой вариант, увеличенная головка;
D – уменьшенная головка.

Сферы применения

Рым-гайки позволяет использовать ее в широком спектре различных производственных и бытовых областей.

Они используются:

В строительстве (чаще всего особую роль играют при выполнении высотных работ);
В судостроении;
В производстве автотранспорта (например, при помощи такого крепежа можно отбуксировать неработающий автомобиль);
В промышленности;
В быту;
В сельском хозяйстве.

Несмотря на то, что многие люди скептично настроены по отношению к несущим способностям подобных крепежных элементов, рым-гайки с легкостью могут справляться практически с любыми задачами. Важно лишь правильно подбирать грузоподъемность. Номинальная грузоподъемность подобных гаек является достаточно высокой, но существует ряд ограничений, связанных с направлением нагрузки, которые следует учитывать. В остальном, рым-гайка способна составить конкуренцию любому крепежному приспособлению.

По международному стандарту для рым-гаек устанавливается не предельная, а разрушающая нагрузка, то есть, когда с деталью начинают происходить необратимые изменения. Это два разных определения, поэтому при расчетах, значение грузоподъемности уменьшается на 60%.

Выбирая рым-гайку, нужно учитывать область, в которой она будет эксплуатироваться, и как долго, какой вес будет у груза, какие правила безопасности предусмотрены.

Выбирать гайку желательно вместе с винтом или шпилькой, для того чтобы сверить размер и шаг резьбы – правильно подобранные крепежи сделают конструкцию или механизм надежным и долговечным. Прочность их также должна быть идентична, но допускается более высокая прочность гайки, но не наоборот. Если шпилька будет прочнее, во время закручивания, может произойти срыв резьбы рым-гайки.
