Сантехник ...: Мертель шамотный — что это такое, каким бывает, инструкция по применению

При устройстве печей и каминов, кладка выполняется специальными огнеупорными кирпичами, для фиксации которых применяется мертель шамотный. Этот состав незаменим при выполнении таких работ, поскольку, кроме надежной фиксации, он обеспечивает герметизацию, не подвергаясь разрушению даже при очень высоких температурах. В статье мастер сантехник расскажет, что это такое, какой у него состав и особенности.

Что такое мертель шамотный

Этот материал представляет собой алюмосиликатную смесь с огнеупорными свойствами, позволяющую выдерживать температуры до 1750 градусов. Точные параметры этой продукции отражены в ГОСТе под номером 6137-2015 (ранее ГОСТ 6137-97).

Основные характеристики шамотного мертеля таковы:

Термостойкость – 1650-1730 градусов по Цельсию;
Температура использования - от +5 до +25 °C;
Рекомендуемый огнеупорный кирпич - ША и ШБ – 5, ПБ и ПВ – 5;
Водопоглощение (%) - 7–7,8;
Водозатворение (%) - 40–45%;
Толщина слоя для кладки (мм) - от 1 до 10;
Усадка при прокаливании – 1,3-3%;
Расход готовой смеси - до 100 кг на 1 м³;
Фасовка. Пакеты, мешки (кг), бочки (л) 25, 50, 1000 и 1200;
Цвет серый или светло-серый.

В основе смеси шамот в виде порошка и огнеупорная глина. После смешивания в равных пропорциях материал высушивается и измельчается. Продукция выпускается в виде порошка различной фракции:

Тонкозернистый (от 0,24 до 1 мм). Основу такого материала составляет шамотный порошок – 80–85% и глина – 15–20%.
Среднезернистый (от 1 до 2 мм). В этом составе 75–80% шамота и 20–25% глины.
Крупнозернистый (от 2 мм до 2,8 мм). В такую смесь входит 70–75% порошка и 25–30% добавки.

Благодаря огнестойкости, жаростойкости и удобству использования, раствор является отличным вариантом для кладки печей и каминов и их внутренней обмазки. Особо устойчивые разновидности находят свое применение в промышленности. Удобная форма выпуска и фасовка в мешках разного объема облегчают транспортировку и хранение мертеля. Главное требование – отсутствие лишней влажности, поскольку состав может потерять свои основные качества.

Для приготовления смеси сухое вещество разводится нужным количеством воды и замешивается до необходимой консистенции. Правильное выполнение технологии – залог получения качественного результата.

Материал может быть термотвердеющим и воздушнотвердеющим. Второй вариант часто требует добавления жидкого стекла в объеме 8–10%, предварительно разведенного водой до плотности 1,36–1,40 г/см². Эту добавку используют в ситуациях, когда применяется низкотемпературный мертель, а рабочая температура печи не превышает 1000 градусов.

Чем отличается от шамотной глины

Различия между шамотной глиной и мертелем существенные, однако сложно сказать, какой материал лучше справляется со своими задачами. Большое значение здесь имеет конкретный состав. Шамотный мертель тоже содержит глину, но он является готовой смесью, с уже включенными заполнителями. Это позволяет сразу переходить к работе с раствором, разводя его водой до желаемых пропорций.

Шамотная глина — полуфабрикат, которой требуются добавки. Более того, по степени огнестойкости она заметно уступает готовым смесям.

У мертеля есть свои особенности — его нужно применять только в паре с шамотным кирпичом, иначе разница в плотности материала при усадке приведет к растрескиванию кладки.

Допускается эксплуатация кирпича, бывшего в употреблении. Однако в этом случае необходимо полностью очистить старый материал от загрязнений (следы сажи, известковый налет и проч.).

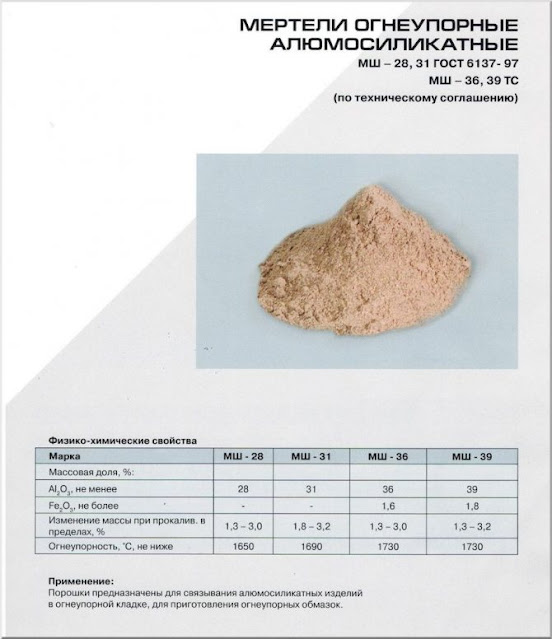

Маркировка

Шамотный мертель имеет маркировку, состоящую из букв и цифр. Смесь обозначается литерами «МШ». Цифрами отображается процентное содержание компонентов. На основе огнеупорных алюмосиликатных частиц производят пластифицированные мертели с другой маркировкой.

Чем выше указанное число, тем лучше будет термостойкость готового состава. Оксид алюминия (Al2O3) обеспечивает смеси заданные рабочие характеристики. Нормативами стандартизированы следующие марки шамотного мертеля:

МШ-28. Смесь с содержанием оксида алюминия в объеме 28%. Применяется при кладке топок бытовых печей, каминов.
МШ-31. Количество Al2O3 здесь не превышает 31%. Состав также ориентирован на не слишком высокие температуры, применяется преимущественно в быту.
МШ-32. Марка не нормирована требованиями ГОСТ 6237-2015, изготавливается по ТУ.
МШ-35. Шамотный мертель на основе боксита. Оксид алюминия содержится в объеме 35%. Отсутствуют включения лигносульфатов и углекислого натрия, как в других марках.
МШ-36. Самый распространенный и популярный состав. Сочетает в себе огнестойкость свыше 1630 градусов со средним содержанием оксида алюминия. У него самая низкая массовая доля влаги — менее 3%, размер фракций – 0,5 мм.
МШ-39. Шамотный мертель с огнеупорностью свыше 1710 градусов. Содержит 39% оксида алюминия.
МШ-42. Не нормирован требованиями ГОСТ. Применяется в печах, где температура горения достигает 2000 градусов по Цельсию.

В некоторых марках шамотного мертеля допускается присутствие в составе оксида железа. Он может содержаться в смесях МШ-36, МШ-39 в объеме не более 2,5%. Размеры фракций тоже нормированы. Так, марка МШ-28 считается самой крупной, гранулы достигают 2 мм в объеме 100%, тогда как у вариантов с повышенной огнеупорностью зернистость не превышает 1 мм.

Как с ним работать

Раствор шамотного мертеля можно замесить на основе обычной воды. Для топок промышленного назначения смесь делают с применением особых добавок или жидкостей. Оптимальная консистенция должна напоминать жидкую сметану. Перемешивание осуществляется вручную или механическим способом.

Чтобы приготовить состав, смесь обильно смачивают водой, пока не получится консистенция густой сметаны. Состав, выполненный качественно, устойчив и податлив одновременно. При сдавливании он должен заполнят все складки. При этом перемещение изделий по раствору также должно быть свободным, чтобы исправить неровности в случае их появления. Нельзя допустить, чтобы раствор расслаивался до окончания процесса возведения, он должен сохранять пластичность.

Составы с использованием рассматриваемой смеси бывают нескольких видов:

Густой (8,5 л на упаковку в 20 кг);
Полугустой (11,8 л);
Жидкий (13,5 л).

Первые два вида применяются в том случае, если шов имеет толщину не более 2 мм. Последний используется, если толщина шва достигает 4 мм.

Порядок работы

Кладка осуществляется в соответствии со схемой по рядам. Швы необходимо заполнять на всю их глубину. Выступающие остатки необходимо удалять из топки, дымохода и других частей печи. Нужно делать это сразу, пока состав еще не затвердел. В результате у вас всегда должна получаться идеально ровная поверхность. Затирайте поверхность специальной мочальной кистью. Окончательная сцепка раствора будет только после нагревания.

Расход материалов будет примерно следующим: на 30-40 шт кирпича уходит одна упаковка мертеля (20 кг). Таким образом, для изготовления печи средних размеров необходимо около 5 упаковок.

Сушка печи и эксплуатация после кладки

Крайне важно правильно высушить конструкцию, иначе на поверхности печи будут образовываться трещины. После кладки в растворе остается большое количество влаги, поэтому сушка является необходимостью. В течение первых суток после окончания кладки категорически запрещается пользоваться топкой.

Затем в течение недели нужно начинать постепенно подвергать топку нагрузкам, для которых она предназначается. Два раза в день сжигайте малое количество дров и щепы (на протяжении 1-1,5 часов). Постепенно увеличивайте количество топлива по мере высыхания изделия. Чтобы водяные пары полностью удалялись, открывайте двери и заслонки в процессе розжига. Если в помещении повышенная влажность или низкая температура, это может увеличить время процесса высыхания.

Полезные советы

Опытные строители экспериментируют с шамотным мертелем. Они добавляют в него различные компоненты, таким образом, добавляя исходному материалу дополнительные полезные свойства. Представим несколько наиболее распространенных и проверенных способов улучшения мертеля:

Чтобы увеличить прочность раствора, можно добавить глиноземистый цемент в соотношении 9:1. Особенность полученного состава заключается в том, что использовать его необходимо крайне быстро, так как уже в течение первых 35-40 минут он начнет твердеть и потеряет вязкость. Просроченный раствор лучше утилизировать и приготовить новый. Конструкцию из такого материала будет сложнее ремонтировать.
Еще один способ повысить прочностные характеристики конечного изделия – добавление синей кембрийской глины. Состав готовится в соотношении: 1 часть глины, 1 часть мертеля, 4 части шамотного песка. Значительное преимущество такого раствора перед предыдущим заключается в неограниченном сроке эксплуатации.
Замещение мертеля глиной. Весьма распространенный способ приготовления раствора для кладки печи. Шамотная глина является альтернативой мертелю. В сочетании с кембрийской глиной шамотная дает привлекательные эксплуатационные характеристики.

Только вам решать, пользоваться ли этими советами. Однако если вы новичок, лучше воспользуйтесь стандартными решениями, которые предусмотрены производителем шамотного мертеля.

Видео

В сюжете - Кладка шамота на мертель
