Схема кладки кирпичной печи

Услуги сантехника в Москве и Московской области

Издревле так повелось, что печь в доме служила не только для отопления. Она могла и накормить, и гигиену обеспечить, и спать уложить. Печка – самое теплое и привилегированное место в доме, недаром во всех сказках на печи сидели старики и дети – те, кто больше всего нуждался в комфорте и тепле. Сегодня функции традиционной каменки, шведки или голландки сводятся в основном к отопительной и декоративной функции, что не мешает использовать их и для приготовления ароматных и полезных блюд из арсенала многих мировых кухонь.  В  статье мастер сантехник расскажет, как сделать кладку кирпичной печи.

Особенности и секреты популярности кирпичных печей

Услуги сантехника в Москве и Московской области

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность. Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений.

Услуги сантехника в Москве и Московской области

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:
  • Фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;
  • Топку, одновременно выполняющую роль топливника и камеры сгорания;
  • Колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;
  • Зольную камеру, которая облегчает очистку печи;
  • Дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.
Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:
  • Быстрый нагрев поверхности;
  • Возможность использования нескольких видов топлива;
  • Низкие эксплуатационные расходы;
  • Исключается опасность ожога при касании стенок отопительного прибора;
  • По-особенному мягкое, комфортное тепло;
  • Не обезвоживается воздух в помещении;
  • Широкие возможности в плане украшения интерьера.
Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

Классификация отопительных приборов

Услуги сантехника в Москве и Московской области

Все существующие модели кирпичных печей можно разделить на несколько типов:
  • Обогревающие приборы;
  • Варочные агрегаты;
  • Комбинированные печи.
Определившись с требуемой функциональностью, необходимо выбрать тот вариант, который можно будет сложить самостоятельно. Чтобы не рассматривать всё разнообразие стационарных агрегатов, остановимся на наиболее популярных вариантах.

Русская печь

Русские печи имеют уникальную компоновку, благодаря чему несут непередаваемый колорит и самобытность. Их КПД превышает 60%, однако особенности эксплуатации понравятся не всем. Кроме того, сложить печь будет под силу не каждому новичку. Скорее всего, придётся нанимать профессионального печника, а это повлечёт дополнительные расходы, удорожающие и так не самую дешёвую конструкцию.

Лежанка предусмотрена для отдыха; в зависимости от габаритов печки она может иметь внушительные размеры. Горнило (или иначе топка) находятся прямо под ней. Непрерывный приток воздуха для лучшего горения топлива обеспечивает поддувало. Шесток и загнетка – это отделения предшествующие устью печи. Приготовленные блюда, оставленные в этой зоне, гарантировано остаются теплыми очень долгое время. Подшесток и подпечек использовались для хранения кухонной утвари, ухватов, кочерги. Печурки – это выемки небольшого диаметра, расположенные по боковой стене печки. Они служили для просушки мелких вещей, например, рукавицы, залепленные снегом, очень быстро в них высыхали.

Тем, кто желает сложить в доме именно русскую печь придется обеспечить для нее место не менее двух метров в высоту, полтора метра в ширину и два с половиной в длину. Конструкция с такими размерами легко обеспечит равномерный прогрев помещений 30-40 м². Но и топлива такая печь требует очень много. Тем хозяевам, которые не могут похвастать значительными объемами помещения или не являются поклонниками традиционного колорита, стоит обратить внимание на другой вариант печки.

Видео

В сюжете - Советы для желающих обзавестись русской печью от печника Вадима Корнева


Шведские дровяные печи

Шведские дровяные печи имеют камерно-канальную компоновку, что позволяет поднять КПД до 50%.

Требования по высоте у нее такие же – два метра. А вот габариты по длине и ширине сокращаются до одного метра. Топка обеспечивает достаточное количество тепла, чтобы можно было готовить еду одновременно на двух конфорках чугунной плиты.

Имеется и духовой шкаф, который хозяйки оценят по достоинству. Модификаций у шведки много, они имеют название по фамилии разработчиков (печь конструкции Потапова, Буслаева, Кузнецова). Каждая немного отличается габаритами, внешним видом, теплоотдачей, поэтому выбрать подходящий вариант не составит труда.

Видео

В сюжете - Отопительно-варочная печь "Шведка"


Голландские печи

Она послужит только для отопления дома. Она, вопреки своему названию, имеет русские корни, так как является изобретением отечественных печников. Ее основные достоинства – высокая теплоотдача при компактных размерах. Если за окном не стоят суровые морозы, то голландка способна сутки держать тепло. В число конструктивных особенностей входят извилистый дымоход и низко (по сравнению с русской печкой) расположенная топка. Благодаря этому голландка прогревается равномерно снизу вверх. И хоть КПД «голландок» редко превышает 40%, они нашли немало поклонников, отчасти из-за невысокой стоимости и простоты строительства.

Стенки у нее тонкие – один, реже два кирпича, основание в форме круга или прямоугольника умещается на площади в  1 м². Чтобы обогреть средних размеров  комнату дачного дома, этого более чем достаточно. И по весу она заметно легче своих конкуренток, и по расходу топлива является самой экономичной. Конструкция топки не усложняется обилием деталей, но это только играет на руку в вопросе повышения теплопроводности. Силуэт печки-голландки весьма привлекательный, для улучшения внешнего вида ее часто отделывают изразцами.

Видео

В сюжете - Порядовка отопительной печи для дачного домика


Критерии выбора оптимальной конструкции

Рассмотрев все возможные варианты, мы подошли к наиболее ответственному моменту — выбору отопительного прибора, который сможет удовлетворять всем предъявляемым к нему требованиям. Основными критериями в этом случае являются функциональность и место установки. И если первое не представляет трудностей, поскольку полностью зависит от предпочтений и требований владельца, то второй пункт требует самого пристального внимания. О том, как выбрать печь в соответствии с типом строения, расскажем подробнее:
  • Дом, предназначенный для постоянного проживания. Если печное отопление будет использоваться в качестве основного, то лучшего варианта, чем «шведка» не найти. Кроме того, что эти агрегаты имеют отличную производительность и не занимают много места, они ещё и легко дополняются другими элементами — варочной поверхностью, водяным контуром, духовкой, сушильными нишами или лежанкой. Если же функциональность отодвигается на второй план, а главным требованием является компактность, то неплохим вариантом является «голландка», обогревающая несколько смежных помещений.
  • Загородный дом «выходного дня» или дача. Поскольку эти строения предполагают нерегулярное проживание, то достаточно будет установить небольшой отопительный прибор, оборудованный варочной плитой. Идеальным вариантом являются печи-камины с открытым очагом, поскольку с их помощью можно нагреть помещение в кратчайшие сроки. Подобное преимущество невозможно переоценить зимой, когда температура воздуха в помещении падает до минусовых температур.
  • Печь в загородном доме с водяным или другим типом отопления. В этом случае отопительный прибор служит для того, чтобы создавать особую атмосферу. Если позволяет площадь помещения, то можно установить полноценную русскую печь или агрегат с топкой, камином и лежанкой.
  • Отопительный прибор для бани. Для этого случая подойдёт простейшая печь-каменка, в которую встраивают ёмкость для получения горячей воды. Если же баня пристроена к дому, то вместо бака можно установить полноценный котёл, предназначенный для жидкостной системы отопления.
  • Печи для открытых площадок. Чаще всего такие отопительные приборы устанавливаются на открытых верандах, в летних кухнях или беседках и используются для приготовления пищи. В этих целях конструкцию дополнительно оснащают варочной поверхностью, барбекю, мангалом, казаном и т. д.
Определившись с типом и наполнением печи, не спешите приступать к строительству. Для того чтобы отопительный прибор смог оправдать все надежды, необходимо досконально разобраться в принципах его работы.

Расчёт основных параметров

Услуги сантехника в Москве и Московской области

Прежде чем выбрать рабочий проект отопительного прибора, необходимо сделать предварительный расчёт согласно параметрам конкретного помещения. Наиболее точным методом является определение размеров исходя из теплоотдачи печи. Чтобы не вдаваться в сложные выкладки, для хорошо утеплённых домов используют упрощённую схему расчёта, предложенную И. В. Кузнецовым. Этот способ использует усреднённую тепловую мощность, снимаемую с одного квадратного метра поверхности агрегата (ТМЕП). Для обычной топки берут значение 0.5 кВт/кв. м, а при необходимости интенсивного нагрева, которое возникает при сильном похолодании — до 0.76 кВт/кв. м.

При определении тепловой мощности печи во внимание принимают только те её поверхности, которые участвуют в теплообменных процессах. Например, в «голландках» не исключают из расчётов участки стен, расположенные у пола, ниже горизонтальных участков газохода.

В принципе, уже этих значений достаточно для того, чтобы подобрать подходящий проект из тех, которые можно найти в свободном доступе. Если же имеющиеся варианты по какой-либо причине не подходят, то потребуется рассчитать параметры основных элементов печи и спроектировать собственную конструкцию.

Топка

Услуги сантехника в Москве и Московской области

Размеры топки определяют исходя из максимального объёма топливной закладки. При этом количество горючих материалов рассчитывают, используя их теплотворную способность и удельный вес, ориентируясь на требуемую мощность. Объём топливника должен быть больше полученного значения в 2–3 раза, что позволит перетапливать печь при экстремально низких температурах.

Рассчитывая размер топочной части, необходимо учитывать, что максимальная закладка не должна превышать 2/3 объёма камеры сгорания. Кроме того, размеры топки и всех её составляющих надо подогнать под размер используемых для кладки печи кирпичей. В своих расчётах можно использовать специальные таблицы, разработанные с учётом необходимости обогрева помещений различной квадратуры.

Услуги сантехника в Москве и Московской области

Зольник

Высота зольника зависит от типа используемого топлива. Для малозольных горючих материалов типа угля или торфобрикетов эту величину принимают равной 1/3 высоты топливника. Если же печь будет топиться дровами или пеллетами, то высоту зольной камеры необходимо уменьшить до 1/5.

Печная труба

Услуги сантехника в Москве и Московской области

При расчётах дымохода следует учитывать, что место его установки должно соответсвовать СНиП

Услуги сантехника в Москве и Московской области

В отличие от газового отопительного оборудования, дровяные печи не требуют большой тяги, поэтому лучшей формой дымового канала будет прямоугольник. При расчёте печной трубы учитывают, что сечение поддувала не должно превышать площадь её газохода, при этом все значения подгоняют под размеры стандартного кирпича. Поскольку точное проектирование требует оперировать множеством данных и параметров, то лучше всего воспользоваться одной из специальных программ. Тем не менее для наиболее распространённых случаев (отсутствие изломов дымового канала, вертикальный ход, прямоугольное сечение, высота от 4 до 12 м) можно воспользоваться усреднёнными значениями для печей мощностью до 14 кВт:
  • Менее 3.5 кВт — 140х140 мм.
  • 5 – 5.2 кВт — 140х200 мм.
  • От 5.2 до 7.2 кВт — 140х270 мм.
  • От 7.2 до 10.5 кВт — 200х200 кВт.
  • 5 – 14 кВт — 200х270 мм.
Рекомендуемые размеры являются минимальными. И всё же нет необходимости чрезмерно увеличивать сечение дымового канала, поскольку по слишком широкому дымоходу в печь будет опускаться холодный воздух. Противоток, или «просвист» на языке профессиональных печников, грозит не только ухудшением производительности, но и более серьёзными проблемами.

Для расчёта количества необходимого материала лучше всего использовать специальные таблицы.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Не следует переживать, если рассчитанный «навскидку» дымоход изредка начнёт дымить. При необходимости его можно нарастить куском асбоцементной трубы длиной 0.5–1 м или же положить ещё несколько рядов кирпичей. Нередко подобные мероприятия проводят при изменившейся аэродинамике местности. Например, после подрастания деревьев или возведения по соседству более высоких построек.

Подготовительные мероприятия

Услуги сантехника в Москве и Московской области

Подготовка к строительству включает в себя несколько этапов:
  • Подбор инструмента и необходимых материалов;
  • Определение оптимального места для монтажа отопительного прибора;
  • Обустройство фундамента и подготовка места строительства;
  • Изготовление печного кирпича (при необходимости) и приготовление кладочного раствора.
Необходимые материалы и инструменты

Услуги сантехника в Москве и Московской области

Для кладки кирпичной печи понадобятся:
  • Молоток каменщика (с бойком и киркой).
  • Метёлка для швабровки уложенных рядов.
  • Уголок, отвес и уровень для контроля геометрических параметров кладки.
  • Плоскогубцы. Молоток резиновый (киянка).
  • Мастерок (кельма).
  • Правило и трамбовка для обустройства фундамента.
  • Чертилка свинцовая.
  • Лопатка или миксер для замешивания раствора.
  • Расшивка.
  • Вёдра и другие ёмкости для сыпучих веществ и жидкостей.
  • Решето.
  • Болгарка (угловая шлифмашина) с кругом по камню.
Несмотря на то что кирпичные печи существенно отличаются по конструкции и размерам, список материалов, которые понадобятся для строительства, остаётся практически неизменным. Стандартный перечень всего необходимого выглядит так:
  • Кирпич — красный, силикатный, огнеупорный и облицовочный (в зависимости от конструкции твердотопливного теплогенератора).
  • Строительная смесь для кладки печей. При необходимости удешевления строительства можно заменить глиной и песком.
  • Набор печного литья — поддувальная, топочная и прочистные дверцы, задвижки, плита, духовка и т. д.
  • Колосниковая решётка.
  • Проволока для закрепления чугунного литья.
  • Асбестовый или базальтовый шнур.
  • Стальные полосы и уголки для обустройства перекрытий и ниш.
  • Жаростойкие плиты для защитной теплоизоляции.
Любая кирпичная печь представляет собой агрегат с внушительным весом, который требует капитального основания. Поэтому необходимо подготовить материалы для строительства фундамента:
  • Песок.
  • Щебень.
  • Сетка армировочная.
  • Доски и гвозди для сооружения опалубки.
  • Цемент.
  • Гидроизоляция.
Кроме того, если проектом предусмотрена внешняя отделка стен, то подготавливают инструменты и материалы, которые понадобятся для этих работ.

Особенности выбора места для установки отопительного прибора

Чаще всего кирпичную печь устанавливают у одной из стен или в углу помещения — это даст возможность использовать имеющуюся площадь наиболее рациональным образом. Если агрегат планируется использовать для отопления нескольких комнат, то его располагают в центре дома, ориентируя топкой и варочной поверхностью в кухню, а другими гранями — в спальню, зал или гостиную.

При монтаже отопительного прибора не следует руководствоваться одним лишь удобством. Важно не забывать о минимально допустимых расстояниях до других поверхностей, а также оптимальных зазорах и расстояниях, которые определяются действующим СНиП:
  • От кирпичного дымохода до деревянных элементов перекрытия или кровли должно оставаться не менее 130 мм свободного пространства. Если же используется неизолированная керамическая или стальная труба, то зазор увеличивают до 250 мм;
  • Между деревянным полом и внешними стенками печи оставляют промежуток не менее 100 мм;
  • Расстояние от нагретой боковой поверхности теплогенератора до сгораемой стены здания зависит от того, будет ли использоваться теплоизоляция. С защитным экраном минимальный зазор составляет 130 мм, а без него — не менее 380 мм;
  • От потолка до перекрытия печи должен быть оставлен зазор не менее 0.35 м. При установке компактных агрегатов с невысокой теплоёмкостью это расстояние может быть увеличено до 0.7–1 м.
Опытные печники не рекомендуют ставить печь у внешних стен здания, аргументируя это её быстрым выхолаживанием.

Видео

В сюжете - Кирпичная печь, обогревающая весь дом


Строительство фундамента

Лучше всего, если основание кирпичной печи будет сформировано одновременно с общедомовым фундаментом. При этом обе конструкции выполняют раздельно, иначе просадка стен здания неминуемо повлечёт нарушение геометрии, а то и повреждение отопительного прибора. Если печь будет возводиться в готовом доме, то первое, на что обращают внимание — удалённость дымохода от элементов перекрытия крыши, которое должно составлять не менее 15 см. И только после этого приступают к разметке и сооружению фундамента.

Услуги сантехника в Москве и Московской области

Если в доме обустроены деревянные полы, то в месте установки печи их вырезают, отступив от внешнего контура 10–15 см. После этого копают котлован, глубина которого зависит от особенностей грунта и глубины его промерзания. Для средней полосы достаточно вырыть яму глубиной 0.7–0.8 м. После этого её дно покрывают 15-сантиметровым слоем песка и уплотняют, периодически проливая водой. Затем насыпают слой щебня толщиной 10–15 см, который так же тщательно утрамбовывают. После этого по углам сооружения забивают деревянные колышки, к которым крепят доски обрешётки. Чтобы исключить утечку цементного молока через щели формы, её стенки укрывают полиэтиленовой плёнкой. На расстоянии 5–10 см от пола устанавливают армировочную сетку, для чего используют как забитые в дно ямы металлические пруты, так и обломки кирпича.

Смешивая цемент М-400, песок и щебень в пропорции 1:3:4, готовят бетон. Воды добавляют ровно столько, чтобы получить раствор средней текучести, иначе прочность сооружения будет снижена. Смесь заливают в опалубку и уплотняют любым способом, после чего поверхность фундамента выравнивают при помощи правила. Заметим, что верхний уровень основания печи должен быть ниже пола на 15–20 см. По прошествии нескольких часов, необходимых для предварительного схватывания раствора, сооружение укрывают плёнкой и оставляют на несколько недель до полного высыхания.

Перед укладкой кирпича фундамент в обязательном порядке гидроизолируют при помощи рубероида или специальной плёнки. Если ширины материала недостаточно, то его полосы укладывают с перехлёстом не менее 10 см.

Приготовление раствора

Сейчас, когда в торговой сети можно найти готовые строительные смеси для кладки каминов и печей, практически нет проблем с приготовлением рабочего раствора. Всё, что для этого потребуется — смешать компоненты с водой, воспользовавшись деревянной лопаткой или строительным миксером. Тем не менее можно изготовить кладочный раствор и самостоятельно — это позволит дополнительно сэкономить. Кроме того, у владельца будет полная уверенность в экологичности сооружения.

Собственноручно приготовить строительную смесь можно из песка и глины, соотношение которых зависят от жирности последнего компонента. Чтобы выбрать оптимальный состав, проводят небольшой эксперимент, смешивая сыпучие материалы в разных пропорциях. После этого из раствора скатывают шарики диаметром 5–6 см, которые после предварительного подсушивания сдавливают между двумя дощечками. Лучшим составом считается тот, в котором проба начинает растрескиваться не ранее, чем будет деформирована на одну треть.

Услуги сантехника в Москве и Московской области

Ещё один способ определения правильного соотношения компонентов заключается в том, что в приготовленную смесь опускают лопатку. Налипание раствора менее 1 мм свидетельствует о его низкой пластичности — требуется добавить глины. Если толщина слоя больше 2 мм, то это говорит о жирности смеси, исправить которую можно добавлением песка. Норма — от 1 до 2 мм.

Глину перед использованием необходимо замочить в воде на сутки. Если требуется повысить её жирность, то используют способ вымучивания, который заключается в отстаивании глиняного раствора и изъятия средней его части.

Схемы порядовки печей

Услуги сантехника в Москве и Московской области

Определиться с типом отопительного прибора, сделать предварительные расчёты и подготовить всё для начала строительства — это ещё только полдела. Для того чтобы правильно сложить печь, необходимо найти схемы раскладки кирпича в каждом ряду, так называемые порядовки. Мы подготовили несколько наиболее популярных вариантов, которые можно использовать в качестве рабочих проектов. Если же они вас по каким-то причинам не устраивают, то можно поискать готовые решения в Сети или заказать индивидуальную раскладку на одном из специальных сайтов.

Малогабаритная колпаковая отопительная печь

Услуги сантехника в Москве и Московской области

Размер печи в плане всего 51х51 см, а высота 182 см. Масса печи составляет около 700 кг. Мощность этой печи 1,1 кВт (при двух топках), что подойдёт для отопления помещения площадью 15 м2.

Топочная камера выкладывается в полкирпича, а колпак - в четверть кирпича. На 15-м ряду располагается отверстие для выхода газов, причём его можно повернуть в любую сторону (развернув соответственно 15-20 ряды).

Печь нуждается в отдельной коренной трубе, с которой может соединяться при помощи металлического патрубка ⌀13 см. Печная задвижка устанавливается в патрубке или в коренной трубе.

Материалы необходимые для кладки малогабаритной отопительной печи:
  • Кирпич красный - 180 шт.;
  • Глина - 0,06 м3;
  • Песок - 0,1 м3;
  • Топочная дверца 23х26 см - 1 шт.;
  • Поддувальная дверца 14х14 см - 1 шт.;
  • Прочистная дверца 14х14 см - 2 шт.;
  • Колосниковая решётка 25х18 см - 1 шт.;
  • Проволока вязальная - 8 м;
  • Задвижка печная - 1 шт.
Порядовки малогабаритной колпаковой отопительной печи

1-й ряд. Формируем основание 510х510 мм.

Услуги сантехника в Москве и Московской области

2-й ряд. Устанавливаем поддувальную дверцу и начинаем формировать прочистную камеру.

Услуги сантехника в Москве и Московской области

3-й ряд. Продолжаем формировать прочистную камеру.

Услуги сантехника в Москве и Московской области

4-й и 5-й ряд. Формируем основание топочной камеры. Устанавливаем колосниковую решётку.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

6-й ряд. Устанавливаем топочную дверцу.

Услуги сантехника в Москве и Московской области

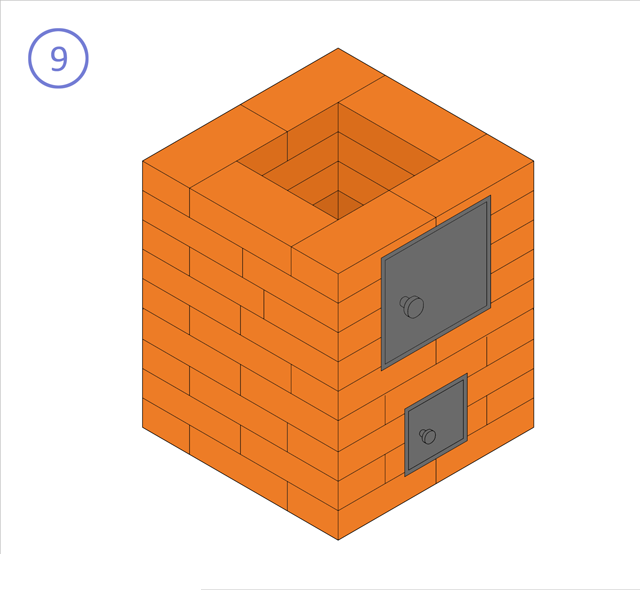

7-12 ряды. Формируем топочную камеру.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

13-14 ряды. Выполняем перекрытие топочной камеры.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

15 ряд. С этого ряда начинаем формирование колпака отопительной печи. Кирпич устанавливается на ребро. Также на данном ряду устанавливаем две прочистные дверцы и формируем отверстие для выхода дыма.

Услуги сантехника в Москве и Московской области

16-19 ряды. Формирование каналов. Обратите внимание, что 16-й ряд аналогичен 18-му, а 17-й - 19-му.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

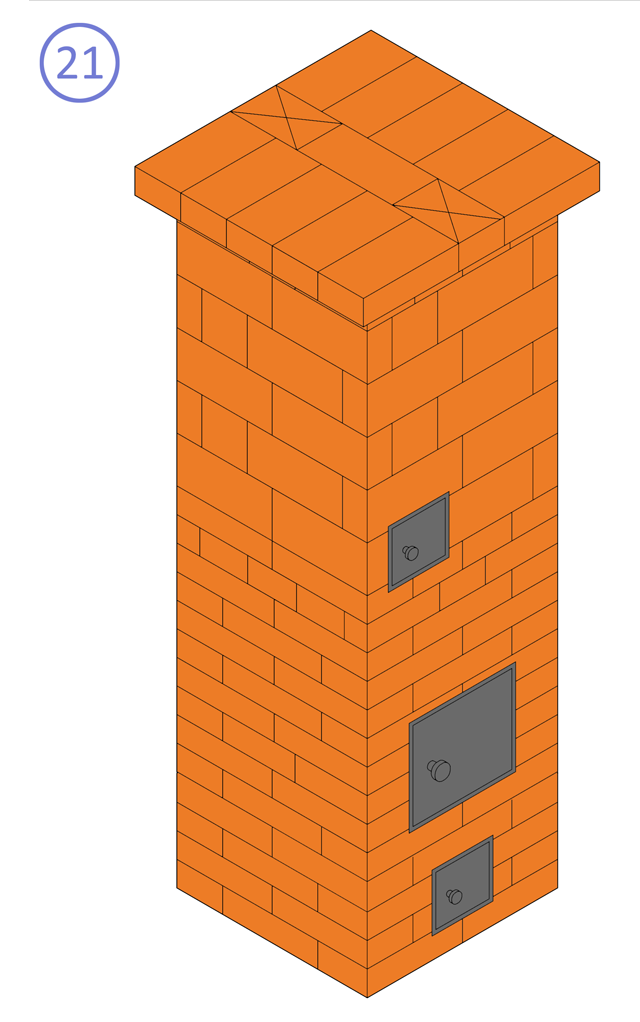

20-22 ряды. Формирование перекрыши печи. Завершение кладки.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Печь-камин

Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Услуги сантехника в Москве и Московской области

Материалы для устройства печи-камина с хлебной камерой:
  • Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу);
  • Вязальная проволока;
  • Дверцы-чистки — 3 штуки;
  • Топка поддувала с регулировкой воздуха;
  • Каминная дверца для топки 500х500 мм;
  • Базальтовый шнур — 2 комплекта;
  • Задвижка трубы в кирпич — 3 штуки;
  • Колосниковая решетка с рабочей площадью в один-два кирпича.

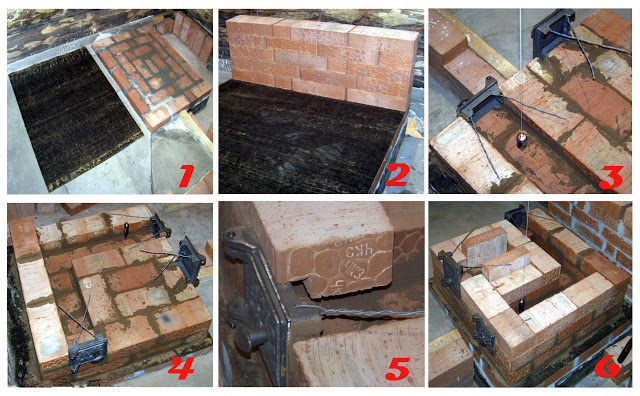

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

1-й ряд. Выкладываем тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Услуги сантехника в Москве и Московской области

2-й ряд. Выкладываем чистовой периметр печи.

Услуги сантехника в Москве и Московской области

3-й ряд. Формируем внутренние каналы. Ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура.

Услуги сантехника в Москве и Московской области

4-й ряд. Добираем высоту дверец.

Услуги сантехника в Москве и Московской области

5-й ряд. Перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом.

Услуги сантехника в Москве и Московской области

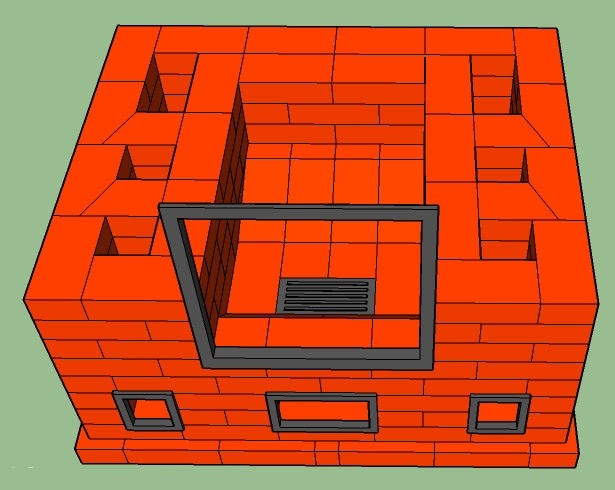

6-й ряд. Формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

Услуги сантехника в Москве и Московской области

7-й ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

Услуги сантехника в Москве и Московской области

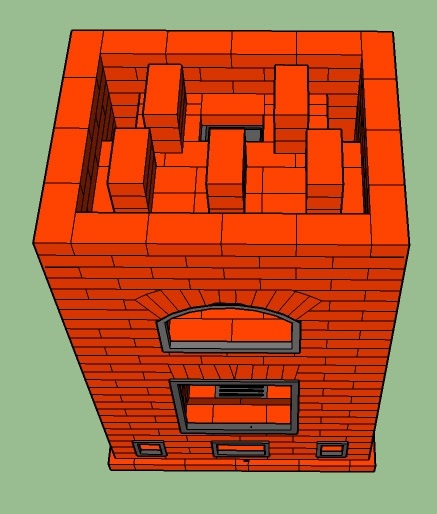

8-13 ряды. Поднимаем топку до высоты каминной дверцы.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку.

Услуги сантехника в Москве и Московской области

16ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием.

Услуги сантехника в Москве и Московской области

17-й ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия.

Услуги сантехника в Москве и Московской области

18-й ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур.

Услуги сантехника в Москве и Московской области

19-й ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы.

Услуги сантехника в Москве и Московской области

20-й ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

Услуги сантехника в Москве и Московской области

21-22 ряды. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

Услуги сантехника в Москве и Московской области

23-й ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой. Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт! Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

Услуги сантехника в Москве и Московской области

24-й ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум.

Услуги сантехника в Москве и Московской области

25-27 ряды. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана.

Услуги сантехника в Москве и Московской области

28-30 ряды. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь.Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Услуги сантехника в Москве и Московской области

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи.

Услуги сантехника в Москве и Московской области

Все будет выглядеть примерно так.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Кратко о монтаже духового шкафа и теплообменного регистра

Если конструкцией печи предусмотрен монтаж духового шкафа, то его устанавливают так, чтобы поток разогретых газов омывал как можно большую площадь поверхности. Чаще всего этим условиям соответствует участок перехода от топки к теплообменнику. Предварительно на боковые стенки горизонтального газохода укладывают металлические уголки, а места соприкосновения шкафа с внешней стенкой печи уплотняют при помощи базальтового картона или асбестового шнура.

Услуги сантехника в Москве и Московской области

Водонагревающий котёл или жидкостный теплообменный регистр устанавливается в самой горячей зоне печи. В зависимости от типа теплогенератора это место может находиться в задней части топочной камеры, в начале газохода или под колпаком безоборотных агрегатов. Если планируется одновременно использовать варочную плиту и водонагреватель, то его верхнюю часть выполняют в виде поперечно расположенных металлических труб, которые вваривают в боковые ёмкости из печной стали. Между водонагревающим котлом и стенками топки оставляют компенсационный зазор 5–15 мм. Разумеется, необходимо предусмотреть, каким образом поверхность теплообменника будет очищаться от сажи. Для канальных и камерных печей это можно будет сделать через проём топливника, тогда как в других случаях может понадобиться установка дополнительной прочистной дверцы.

Видео

В сюжете - Кирпичная Печь + водяной Котел


Особенности эксплуатации и чистки печи

Сразу же испытывать печь на максимальных режимах нельзя, необходимо подождать высыхания её стенок. Именно поэтому возводить отопительный прибор рекомендуется в тёплое время года. В этот период достаточно открыть все проёмы кирпичного агрегата и подождать одну-две недели. Если же возникает необходимость просушить печь в холодную погоду, то её дверцы закрывают, а в топочной камере включают тепловентилятор или мощную лампу накаливания.

По истечении указанного срока печь на протяжении 5–7 дней протапливают 2–3 раза в сутки, каждый раз используя небольшое количество дров. О полном высыхании стенок свидетельствует отсутствие конденсата на металлических поверхностях, который появляется через несколько минут после растопки. И даже после этого печь не топят «на всю катушку». Работу на максимальной мощности проверяют только после нескольких дней регулярного использования.

Если агрегат протапливают исключительно дровами, то каждый раз чистить его от золы необязательно. В случае использования торфяных брикетов и угля печь освобождают от золы и пепла в начале каждого нового цикла. Что же касается очистки внутренних каналов и дымовой трубы от сажи, то эту процедуру проводят не реже чем один раз в сезон. В этих целях используют различные скребки и щётки, которыми удаляют нагар с вертикальных поверхностей. После этого сажу выгребают из газоходов металлическим совком и кочергой.

Уменьшить сажеобразование поможет правильный выбор топлива. Лучшими дровами считается древесина твёрдых пород — дуб, граб, бук и т. д. Практически не оставляют нагара берёзовые дрова и осина. К слову, опытные печники рекомендуют каждую десятую топку проводить именно осиновыми поленьями, утверждая, что это способствует удалению сажи из каналов и дымохода.

Не рекомендуется чистить печь выжиганием с применением легковоспламеняющихся жидкостей, дымного пороха (да-да, можно встретить и такие «полезные» советы), нафталина и т. д. Хорошего эффекта от этого вряд ли можно добиться, а вот близлежащим постройкам и собственному здоровью можно нанести значительный ущерб.

Нередко вызывает трудности растопка печи после длительного выхолаживания, например, в коттедже или на даче. Связано это с тем, что в каналы печи опускается холодный воздух, образуя трудноудаляемые газовые пробки. Возобновить тягу поможет проверенный метод. Для этого берут сухую бумагу или ветошь, смоченную керосином или жидкостью для барбекю, укладывают её поближе к вертикальному газоходу и поджигают. Интенсивное горение мгновенно вытолкнет застоявшиеся воздушные массы и восстановит работоспособность отопительного прибора.

Видео

В сюжете - Три способа отчистки дымохода


В сюжете - Инструмент печника: какой нужен инструмент для кладки печи


Заключение

Строительство печки из кирпича сложно назвать легким делом, но оно вполне доступно для самостоятельного исполнения. Руководствуясь представленным нами мануалом и порядовками, можно своими руками соорудить отлично действующую печь. Сведения об общих правила строительства отопительно-варочных агрегатов помогут проконтролировать работу нанятых печников.

1 комментарий:

  1. Более подробно уже никто не расскажет. Спасибо за ваш труд.

    ОтветитьУдалить
