SML труба — особенности и сфера применения

С развитием строительной отрасли, к инженерным системам применяются все более жесткие требования. Чугунная система водоотведения SML, разработанная в соответствии с новейшими европейскими стандартами, соответствует всем современным требованиям к инженерным коммуникациям. Эти трубы имеют ряд важных преимуществ как перед металлическими аналогами, так и перед полимерными канализационными трубами. В статье мастер сантехник расскажет о их характеристиках и сферах применения.

Характеристики и особенности sml труб

В 1960-х годах в разных европейских странах начались поиски инновационных технологий и материалов для обустройства надежных канализационных сетей. Профессионалы строительной сферы сошлись тогда в едином мнении о том, что более надежной и качественной системы отвода сточных вод, чем та, при которой используются безраструбные трубы из литого чугуна, просто-напросто не существует.

SML – это безраструбные трубы, не имеющие характерных выступающих элементов для соединения двух фасонных изделий между собой. Этим они и отличаются от других видов трубопроводной арматуры: для их соединения используются специальные хомуты из нержавеющей стали с резиновыми манжетами.

Методика их изготовления предполагает использование технологии центробежного литья, которая не требует чрезмерных финансовых затрат, и при этом считается хорошо освоенной.

В процессе литья под давлением добавляют мелкую графитовую крошку. Графит увеличивает прочность на разрыв у чугуна, придавая ему особую текстуру. Внутренняя поверхность изделий обрабатывается эпоксидной смолой желтого цвета толщиной 130 микрон. Снаружи трубы также покрыты красновато-коричневой полимерной краской в 40 микрон. Надежное покрытие защищает их от негативного воздействия внешней и внутренней среды, агрессивных компонентов в трубопроводной воде, предотвращая процесс коррозии металла.

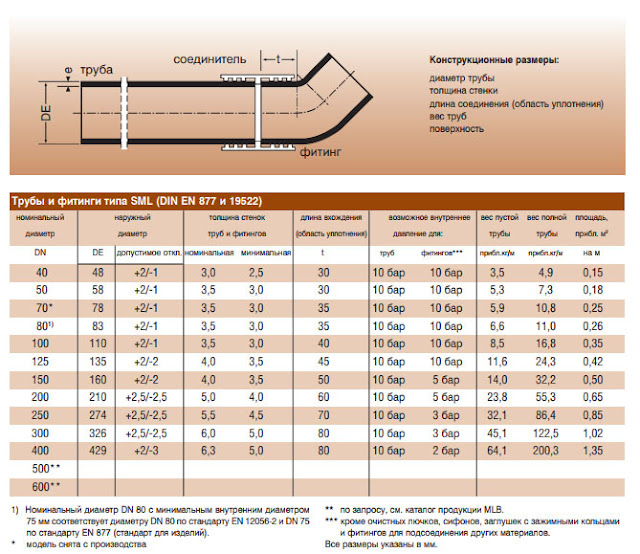

Их стандартная длина равняется трем метрам, номинальное сечение таких фитингов и труб бывает следующим – 50, 300, 70, 250, 80, 200, 100, 150 и 125 миллиметров.

Поскольку конструкция таких труб была придумана в Европе, то вся линейка продукции соответствует европейским стандартам DIN 19522 / EN 877, а так же нашему ГОСТ 6942-98. Они могут быть использованы там, где действуют специальные правила пожарной безопасности.

Готовое изделие обладает следующими свойствами:

• Прочность на разрыв не менее 200 Мпа.
• Прочность при сжатии выше в 3-4 раза, чем прочность на разрыв.
• Выдерживает температуру до плюс 400 градусов по Цельсию.
• Высокий уровень герметичности.
• Высокий уровень ударопрочности и отсутствие коррозии.
• Отсутствие дефектов на поверхности трубы.
• Максимальная погрешность в диаметре не более 0,9%.

Применение

Трубы этой категории находят широкое применение при монтаже внутренних систем канализации:

• В жилых многоквартирных домах;
• В частном секторе;
• В государственных образовательных учреждениях;
• В офисных и административных зданиях.

Благодаря своим физическим и эксплуатационным преимуществам эти изделия пользуются высоким спросом, несмотря на преобладание на рынке труб и фитингов из полимерных материалов.

Преимуществами безраструбной чугунной трубы sml

Трубы чугунные безраструбные SML имеют такие достоинства:

• Уникальная износостойкость: эксплуатационные финансовые затраты минимальны за счет больших временных промежутков между выполнением плановых ремонтных работ;
• Негорючесть и высокая огнестойкость: изделия не требуется специально обрабатывать составами, предохраняющими трубы от возгорания;
• Высокая прочность, которая несравнима ни с одним другим материалом для изготовления элементов современной канализации, будь то пластик, свинец либо асбестоцемент;
• Отличная устойчивость против влияния повышенных и пониженных (не нужно применять теплоизолированные трубы) температур;
• Высокая степень шумоподавления: звукоизоляционные характеристики трубных изделий без раструбов признаются специалистами одними из самых лучших;
• Прочность к воздействиям ударного характера;
• Стойкость против коррозии: по таким трубопроводам можно перемещать практически все ныне известные жидкие среды, вызывающие ржавление других материалов.

Внутренняя поверхность труб настолько гладкая и однородная, что на ней не скапливаются нерастворимые частицы, соли жесткости, бытовой жир. Такие трубы не зарастают через несколько лет после установки, в отличие от обычных металлических изделий.

Особенности монтажа SML труб

Еще одна из ключевых достоинств SML труб – простота и скорость установки. Для монтажа инженерной системы достаточно соединить два фасонных изделия между собой с помощью металлической муфты с резиновой EPDM манжетой.

Этого хватит для обеспечения идеальной герметичности стыка. Дополнительные силиконовые уплотнители, ветошь, сальники использовать не нужно.

Несмотря на большой вес чугунных изделий, для монтажа системы понадобиться участие от силы двух человек. Благодаря простому принципу крепления SML труб с задачей справится даже непрофессионал с минимальным набором инструментов.

Для соединения двух частей трубопровода на прямых участках и в местах поворотов используются различные вспомогательные элементы:

• Переходники различного сечения;
• Опорные трубы для стояков;
• Отводы на 15, 30, 45, 68 и 88 градусов;
• Опорные кольца;
• Тройники и крестовины;
• Колена и смотровые окна (ревизии);
• Заглушки и сифоны.

Устанавливаются трубы с помощью хомутов, которые соединяют два фасонных изделия механическим способом вручную.

Никакой термической или химической обработки перед стыком труб не требуется. Обрабатывать трубы горелкой противопоказано. При необходимости разрезать трубу используется углошлифовальная машина (болгарка) или ножовка по металлу.

В зависимости от проектных параметров инженерной системы, можно выбрать один из двух типов хомутов:

• Обычный – подходит для безнапорной канализации, где сточные воды движутся самотеком, а давление в трубах не превышает 0,5 бар;
• Усиливающий – подходят для напорных канализационных систем со значением внутреннего давления до 10 бар.

Муфты крепятся снаружи труб, устанавливаясь ровно посередине стыка двух участков. Фиксация происходит с помощью одного или двух крепежных изделий (болтов или анкеров), усиливающихся гайками.

Перед установкой канализационной системы необходимо проверить чугунные изделия на предмет повреждений.

Трубы с трещинами, вмятинами и сколами использовать нельзя, т.к. это может усложнить монтаж и сократить срок эксплуатации системы. При обнаружении брака необходимо заменить изделие на другое.

Кроме быстрой установки, трубы также легко ремонтировать. Если какой-либо участок трубопровода выйдет из строя, достаточно заменить поврежденный фрагмент на новый. Его также нужно зафиксировать муфтово-хомутным способом, и вся задача занимает не более 10 минут.

Видео

В сюжете - Монтаж чугунной безраструбной канализации sml

В продолжение темы посмотрите также наш обзор Монтаж чугунной безраструбной SML трубы
