Штангенциркуль – это мерительный инструмент, который используется для вычисления внутренних и внешних размеров изделий и заготовок из металла, профилированных листов, крепежей и т.д. исключительно при помощи этого приспособления можно проверить точность исполнения любой детали относительно заявленных параметров. Штангенциркули активно применяются в быту, слесарном деле, в ремонтных мастерских и цехах, в судостроении, машиностроении, строительстве. В статье мастер сантехник расскажет, об основных функциях штангенциркуля.

Из чего состоит штангенциркуль

Штангенциркули бывают механическими и электронными, а также различаются между собой точностью измерения.

Основными составляющими частями стандартного штангенциркуля являются шкала для измерения и дополнительная деталь, называемая нониусом. Основная функция этого приспособления – отсчитывание долей деления, некоторые разновидности измерительного инструмента дают возможность проводить измерение вплоть до сотых и тысячных долей миллиметров.

Обычный штангенциркуль включает в свою конструкцию такие элементы:

1 - Штанги;
2 - Рамки;
3 - Измерительной шкалы;
4 - Верхних губок;
5 - Нижних губок;
6 - Глубиномера;
7 - Шкалы нониуса;
8 - Зажимного винта.

Согласно ГОСТ 166-80 используются 3 основных типа штангенциркулей: ШЦ-1 с ценой деления 0,1 и 0,05 мм, ШЦ-2 с ценой деления 0,1 и 0,05 мм и ШЦ-3 с ценой деления 0,05 и 0,1 мм. Кроме того, до сих пор активно используются ранее изготовленные штангенциркули с ценой деления нониуса 0,02 мм, а также индикаторные штангенциркули с ценой деления индикатора 0,1; 0,05; 0,02 мм.

У штангенциркулей электронных ШЦЦ как правило цена деления составляет 0,01.

Как снять показания с помощью штангенциркуля

Перед началом работы необходима поверка штангенциркуля на точность. Для этого необходимо полностью свести губки и проверить совпадение нулей на обеих шкалах. Если нет совпадения, то в зависимости от требуемой точности необходимо либо взять другой инструмент, либо учесть имеющуюся погрешность.

Измерение внешнего размера

Допустим, нам необходимо измерить наружный диаметр торцевой головки. Как это сделать?

Всё просто: зажимаем деталь между нижних губок штангенциркуля и закручиваем винт фиксации подвижной рамки, чтобы не сбились показания, после чего вынимаем измеряемый предмет. Далее приступаем к изучению шкалы на штангенциркуле.

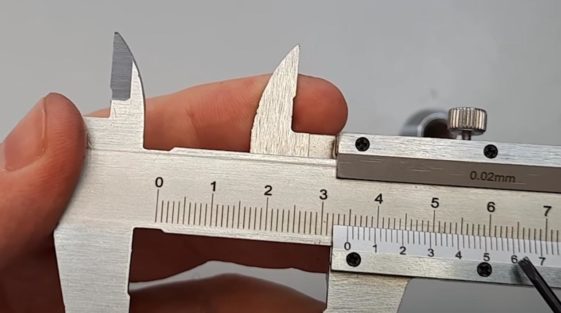

Если бы нулевая риска стояла бы точно напротив какой-либо риски на основной шкале, то это было бы именно это значение. Но в данном случае она стоит между 25 и 26 мм. Как в этом случае узнать точный размер детали?

Для этого нам нужно найти риску на шкале подвижной рамки, которая будет полностью совпадать с риской на основной шкале.

В нашем случае полное совпадение имеет риска под №8. Соответственно, наружный диаметр торцевой головки составляет 25,8 мм.

Измерение внутреннего размера

К примеру, надо измерить внутренний диаметр какой-либо гайки. Выполняем операцию с помощью верхней пары губок штангенциркуля, после чего закручиваем фиксирующий винт подвижной рамки.

В данном случае нулевая риска на шкале подвижной рамки снова не совпадает с риской на основной шкале, а находится после отметки 10 мм.

Чтобы узнать точный размер, ищем на подвижной шкале риску, которая будет полностью совпадать с риской на основной шкале. Таким образом, внутренний диаметр измеряемой детали составляет 10, 34 мм.

Измерение с помощью глубиномера

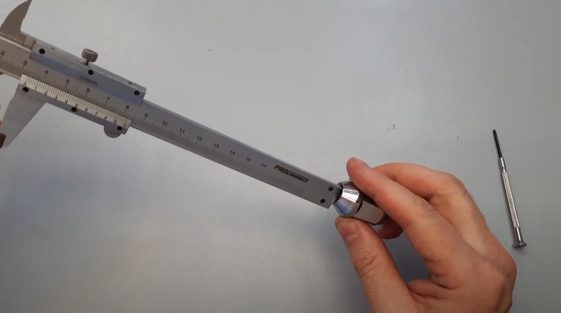

Используя «встроенный» глубиномер штангенциркуля, можно измерить глубина паза или отверстия.

Делается это очень просто: опускаем глубиномер в измеряемое отверстие, зажимаем фиксирующий винт и смотрим на шкалу.

Выполняем все те же действия, что и в предыдущих случаях. Получаем глубину отверстия 34, 62 мм.

Электронный штангенциркуль

При помощи электронного штангенциркуля выполнять измерения намного удобнее, чем механическим — на циферблате сразу показываются значения до сотых миллиметра. Однако электронные штангенциркули часто могут выдавать неверные значения, в особенности если почти разрядилась батарейка.

Видео

В сюжете - Как пользоваться штангенциркулем, как измерять внешние и внутренние размеры, а также глубину отверстий
