Все сантехническое оборудование подключается к водопроводным трубам шлангами жесткой или гибкой подводки. Жесткие шланги менее предпочтительны, так как требуют более высокой четкости при подборе и не дают возможности переместить устройство в какую-либо сторону. Гибкий шланг для подвода воды сочетает в себе пластичность и прочность, отличается удобством монтажа и может устанавливаться даже в самых труднодоступных местах. В статье мастер сантехник расскажет о видах и правилах монтажа гибкой подводки.
Что представляет собой гибкая подводка

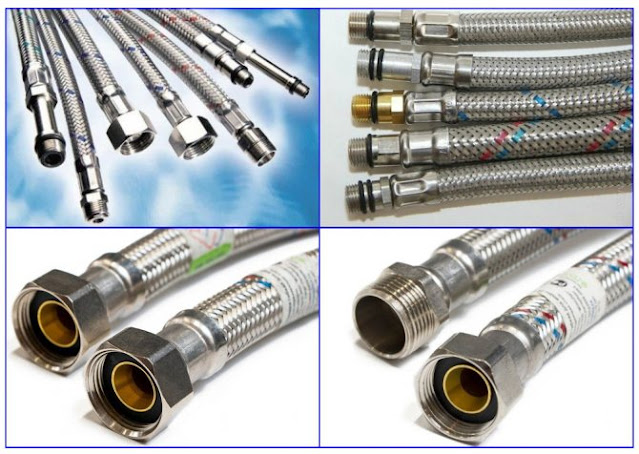

Гибкая подводка представляет собой шланг, защищенный специальной оплеткой. С одной стороны шланга размещена обжимная гильза, предназначенная для подсоединения к смесителю. С другой стороны находится накидная гайка, дополненная резиновой прокладкой. При помощи гайки производится соединение подводки с отводом водопроводной трубы.
 |
Конструкция гибкого шланга:
|
Шланг подводки может быть изготовлен:
- Из резины;
- Из каучука.
Резиновый шланг обладает неприятным запахом и не может быть использован для подачи питьевой воды.
Для оплетки могут применяться:
- Алюминий. Шланги с алюминиевой оплеткой предназначены для прохождения воды, температура которой не превышает 80ºС. Рабочее давление не более 5 атмосфер. Средний срок службы изделия составляет 5 лет. Главный недостаток шлангов, обмотанных алюминием – высокая подверженность коррозии при условии использования в помещениях с повышенной влажностью;
- Нержавеющая сталь. Срок службы такого изделия увеличивается до 10 лет. При этом гибкая подводка, кратковременно, способна выдержать температуру воды до 95ºС и давление до 10 атмосфер;
- Нейлон. Шланг с нейлоновой оплеткой отличается высоким сроком эксплуатации (до 15 лет). Установка возможна при температуре воды до 110ºС и давлении до 20 атмосфер. Стоимость таких изделий выше, чем других видов;
- Оцинкованная проволока. Шланги отличаются высокой гибкостью и низкой ценой, но вместе с этим и небольшим сроком эксплуатации;
- Цельный гофрированный шланг (сильфоновая подводка). Подводка является достаточно прочной и долговечной. Отличается высокой стоимостью.
Наиболее распространенными для применения в домашних условиях являются шланги с оплеткой из нержавеющей стали.
Когда необходима замена
Поменять шланг необходимо, если:
- Гибкая подводка лопнула. Нарушение оплетки или разрыв внутреннего шланга приведет к образованию протечки и, как следствие, затоплению помещения. Причинами нарушения герметичности могут быть высокое давление в системе или механическое воздействие;
- Обнаружена течь гибкой подводки в месте соединения со смесителем или водопроводной трубой. Причинами образования протечки могут быть естественный износ прокладки или трещина на штуцере (гайке).
Правила выбора и монтажа гибкой подводки из нержавеющей стали
Гибкая подводка в оплетке из нержавеющей стали применяется для присоединения к трубопроводам системы водоснабжения сантехнической арматуры, приборов сантехнического назначения и бытовых приборов.
Обратите внимание! Не допускается использование гибкой подводки в постоянном проточном режиме — вместо трубопроводов
При выборе требуется:

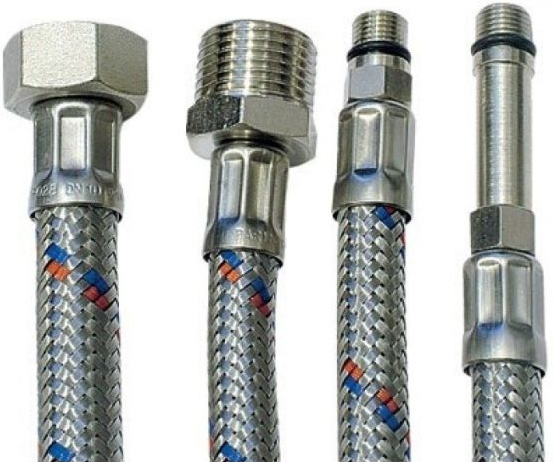

Определится с типом подключения
Подводка В-В
На концах — две гайки с внутренней резьбой. Для подключения используется ключ №22.
Подводка В-Н
На концах — две гайки: одна с внутренней, другая с наружной резьбой. Для подключения используется ключ №22.
Подводка со штуцером
На концах — длинный или короткий штуцер. Такая подводка обычно продается парами и подходит для подключения смесителя. Штуцера сделаны разной длины для удобства подключения. На одном штуцере шестигранник для ключа ниже, на другом — выше. Используется ключ №10 и №22, также можно использовать разводной ключ. Недопустимо применение газового ключа — им можно повредить накидную гайку.
Определится с длиной подводки
На следующем этапе подбирается длина шланга. Чтобы подсоединение было максимально надежным, необходимо устранить возможность возникновения напряжения на шланге. Для этого требуется выбирать устройство, длина которого несколько более чем расстояние от смесителя для отвода трубы.
Производители выпускают подводки стандартной длинны:
Определится с назначением подводки

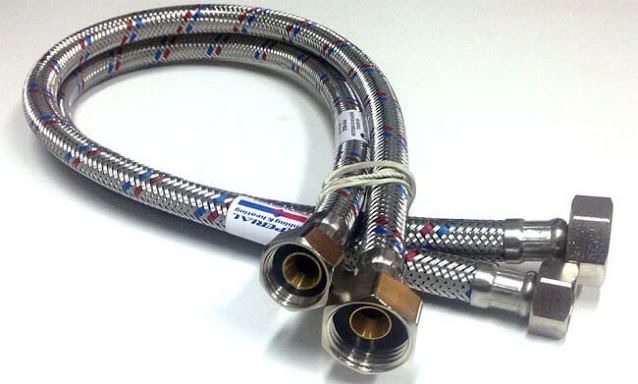

В маркировке гибкой подводки применяются вплетенные в оплетку цветные ленты:
- Красная — для горячей воды.
- Синяя — для холодной воды.
- Красная и синяя — универсальная.
В последнее время в продаже в основном присутствует только подводка универсального назначения.
Осмотреть подводку
Перед покупкой необходимо произвести визуальный осмотр подводки на предмет качества обжима гильзы, качества концевой арматуры, наличия прокладки, отсутствия повреждения резьбы, целостности оплетки и возможного наличия других дефектов, которые могут возникнуть при хранении и транспортировке изделия. Установка гибкой подводки с дефектами недопустима!
Обратите внимание! Опираясь на представленные факторы, каждый пользователь может самостоятельно подобрать наиболее подходящее и долговечное изделие
Процесс замены гибкой подводки
Чтобы произвести монтаж гибкой подводки для воды для подключения смесителя, необходимо:
- Отключить водоснабжение. Сделать это можно при помощи крана, установленного в квартире;
- Открыть краны смесителя, чтобы стекла оставшаяся жидкость;
- Разводным ключом или гаечным ключом, соответствующим диаметру накидной гайки, открутить шланг от водопроводной трубы. Чтобы избежать затопления водой, оставшейся в шланге, под места присоединения разводки рекомендуется подставить емкость. Если место соединения заржавело, и шланг не откручивается, то не стоит прилагать усилий для снятия подводки. В этом случае на ржавчину наносится WD 40;
- Снять смеситель. Для этого необходимо ослабить гайки, фиксирующие устройство;
- Отсоединить шланги от смесителя разводным ключом;
- Подключить новые соединительные шланги к смесителю и установить устройство на прежнее место. Если крепление на шланге не соответствует разъему на смесители, то дополнительно устанавливаются переходники. При установке переходника важно позаботиться о герметичности соединения, которое обустраивается при помощи ФУМ-ленты или льняной нити;
- Произвести крепление шлангов подводки к отводу водопроводной трубы. Прикручивать шланги к смесителю и отводу требуется без особого усилия, которое может привести к образованию трещины накидной гайки или штуцера. Для герметизации соединения использовать дополнительные средства не надо, так как подводка уже содержит встроенные прокладки;
- При первом включении воды рекомендуется проверить гибкий шланг и места присоединения на герметичность. Среднее время проведения проверки 20 – 30 минут.
Ошибки монтажа гибкой подводки
Чтобы гибкая подводка служила долгое время, очень важно уделить особое внимание правильному монтажу. Во время установки нельзя допускать никаких оплошностей и халатности. До начала монтажа обязательно проверьте подводку на наличие каких-либо, бросающихся в глаза дефектов, а также на качество материалов и различных составляющих частей:
- Низкокачественный обжим гильзы (рисунок 1);
- Низкокачественная концевая арматура;
- Поврежденная резьба;
- Разрывы оплетки (рисунок 1).
- Наличие прокладки.
 |
| Рисунок 1 - Неправильный обжим гильзы и разрывы оплетки |
Незамеченные дефекты могут привести к большим проблемам. Ведь даже допустимое давление воды может разрушить дефектные соединения. Позаботьтесь о том, чтобы всегда можно было с легкостью добраться до любого места, где находится концевая арматура. Заранее измерьте нужную длину: ее должно быть достаточно. Это очень важный момент, так как запрещено увеличивать длину, используя другую подводку (рисунок 2).
 |
| Рисунок 2 - Ошибка в наращивании длины |
Перемещать, хранить и устанавливать шланги для воды необходимо крайне аккуратно. Их нельзя скручивать, растягивать, так как от этого могут появиться изломы (рисунок 3). Также изломы могут появиться от прикладывания к подводке большой физической силы.
 |
| Рисунок 3 - Ошибка в изменении направления |
Максимально допустимый радиус изгиба подводки не должен быть меньше семидесяти миллиметров (рисунок 4). Возможно использование фитингов. Никогда не монтируйте гибкую подводку, если она натянута (рисунок 4).
 |
| Рисунок 4 - Ошибка в радиусе изгиба |
 |
| Рисунок 5 - Ошибка при монтаже в натяг |
Большое внимание нужно уделить уязвимым местам, таким как соединения. Их ни в коем случае нельзя перетягивать. Поэтому не применяйте большую физическую силу, затягивая концевую арматура. Допустимое усилие затягивания – не больше 0.4 НМ .А это значит, что гайки можно прикрутить собственноручно, а потом только лишь слегка подтянуть гаечным ключом.
Если необходимо установить концевые фитинги, то для их монтажа нельзя использовать такие уплотняющие материалы, которые расширяются во влажных местах.
Когда установка полностью закончены проверьте, есть ли где-нибудь утечки воды. Сделать это несложно. Слегка поворачивая кран, пустите воду. Далее осмотрите соединения на наличие капель. Если капли есть, то нужно посильнее затянуть гайки. После этого подождите около получаса и еще раз осмотрите соединения.
Важные правила, которые обязательно необходимо соблюдать:
- Не используйте подводку при низкой температуре и там, где есть открытый огонь (рисунок 6);
- Не вешайте на неё различные предметы и не храните рядом химические вещества (рисунок 6);
- Не устанавливайте подводку через перекрытия (рисунок 6).
 |
| Рисунок 6 - Меры безопасности при использовании |
Хотя бы один раз в полгода проверяйте внешнее состояние гибкой подводки, а также герметично ли прикреплена концевая арматура. При соблюдении этих простых правил подводка должна прослужить примерно до десяти лет, но все же рекомендуется менять ее каждые 5 лет.
Видео
В сюжете - Гибкая подводка, на что обратить внимание при выборе
В сюжете - Замена гибкой подводки
В продолжение темы посмотрите также наш обзор Жесткая или гибкая подводка для смесителя — какая лучше
