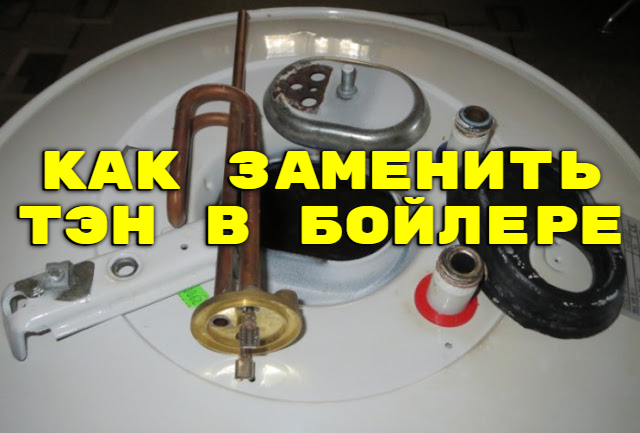

Как заменить ТЭН в бойлере своими руками — пошаговая инструкция

Бойлер — один из самых востребованных бытовых приборов, обеспечивающий дом горячей водой. Однако со временем его нагревательный элемент (ТЭН) изнашивается, покрывается накипью или выходит из строя, из-за чего вода перестает нагреваться или прибор начинает работать менее эффективно. Во многих случаях для устранения неисправности не требуется покупать новый водонагреватель — достаточно заменить ТЭН. В этой статье мастер сантехник расскажет, по каким признакам определить неисправность нагревательного элемента, какие инструменты понадобятся для его замены и как самостоятельно выполнить все работы, соблюдая меры безопасности.

Когда необходимо менять ТЭН в бойлере и как убедиться, что неисправен именно он

Накопительный электрический водонагреватель давно стал привычной частью современного дома. Он обеспечивает стабильную подачу горячей воды независимо от сезона и отключений центрального водоснабжения. Однако, как и любая техника, бойлер со временем требует обслуживания. Одной из самых распространённых неисправностей считается выход из строя нагревательного элемента — ТЭНа. Именно он отвечает за нагрев воды, поэтому при его поломке пользоваться водонагревателем становится невозможно или крайне неудобно.

В большинстве случаев причиной неисправности становится естественный износ. Во время эксплуатации поверхность ТЭНа постепенно покрывается известковыми отложениями, которые образуются из-за содержащихся в воде солей кальция и магния. Чем жёстче вода, тем быстрее растёт слой накипи. Она ухудшает теплоотдачу, заставляя нагревательный элемент работать с повышенной нагрузкой. В результате металл перегревается, расход электроэнергии увеличивается, а сам ТЭН со временем перегорает.

Немаловажную роль играет и состояние магниевого анода. Эта деталь специально устанавливается внутри бака для защиты металлических элементов от коррозии. Постепенно анод разрушается, принимая на себя воздействие агрессивной среды. Если его долго не менять, защитные свойства исчезают, и коррозия начинает активно разрушать как сам бак, так и нагревательный элемент.

На срок службы ТЭНа также влияют перепады напряжения в электросети, частые циклы включения и выключения, эксплуатация бойлера без воды, а также низкое качество самого нагревателя. Иногда причиной выхода из строя становится и заводской брак, хотя подобные случаи встречаются значительно реже. В среднем качественный ТЭН служит от трёх до семи лет, однако при жёсткой воде и отсутствии регулярного обслуживания его замена может понадобиться значительно раньше.

Понять, что нагревательный элемент начал работать неправильно, обычно несложно. Самый очевидный признак — вода перестаёт нагреваться совсем или достигает нужной температуры гораздо медленнее, чем раньше. При этом индикатор работы бойлера продолжает гореть, создавая впечатление, что устройство исправно. Если же защитное устройство отключения (УЗО) или автоматический выключатель начинают регулярно срабатывать без видимых причин, это может указывать на пробой изоляции ТЭНа и утечку электрического тока на корпус.

Ещё одним тревожным сигналом считается даже лёгкое покалывание током при прикосновении к корпусу бойлера или металлическому крану. Эксплуатировать водонагреватель в таком состоянии категорически нельзя — его необходимо немедленно отключить от электросети и провести диагностику. Иногда неисправность сопровождается необычными звуками: во время нагрева появляются потрескивание, гул или шипение. Чаще всего это связано с толстым слоем накипи, который препятствует нормальной передаче тепла и вызывает локальный перегрев поверхности ТЭНа.

Дополнительными признаками могут стать появление неприятного запаха горячей воды, ржавого оттенка, мутности или осадка. Эти симптомы не всегда говорят исключительно о поломке нагревательного элемента, но часто свидетельствуют о том, что внутренние детали бойлера требуют осмотра и обслуживания.

Прежде чем покупать новый ТЭН, желательно убедиться, что причина неисправности действительно заключается именно в нём. Иногда проблема оказывается значительно проще. Например, после перегрева может сработать защита термостата. В этом случае достаточно отключить бойлер от электросети и нажать кнопку сброса (Reset), расположенную на термостате. Если после этого водонагреватель вновь начинает нормально работать, замена нагревательного элемента не потребуется.

Более точную проверку можно выполнить с помощью мультиметра. После полного отключения бойлера от электросети и слива воды измеряют сопротивление нагревательного элемента. Для большинства бытовых моделей нормальное значение находится примерно в диапазоне от 20 до 50 Ом, хотя точное значение зависит от мощности конкретного ТЭНа. Если прибор показывает бесконечно большое сопротивление, значит внутри произошёл обрыв. Нулевое или близкое к нулю сопротивление говорит о коротком замыкании. В обоих случаях нагревательный элемент необходимо заменить.

Не менее важно проверить ТЭН на пробой изоляции. Для этого один щуп мультиметра прикладывают к контакту нагревателя, а второй — к его металлическому корпусу или фланцу. Исправный элемент не должен иметь электрического контакта с корпусом, поэтому прибор должен показывать бесконечно большое сопротивление. Если же мультиметр фиксирует проводимость, значит произошёл пробой, и дальнейшая эксплуатация такого ТЭНа опасна.

После демонтажа нагревательный элемент стоит внимательно осмотреть. Трещины, вздутия оболочки, тёмные пятна, следы оплавления или толстый слой известковых отложений практически всегда подтверждают необходимость замены. Одновременно рекомендуется проверить состояние магниевого анода — если он сильно разрушен, лучше сразу установить новый. Это позволит значительно увеличить срок службы нового ТЭНа.

Не стоит забывать и о других возможных причинах отсутствия нагрева. Иногда проблема связана с неисправностью термостата, повреждением проводки, плохим контактом клемм или отсутствием питания на самом бойлере. Поэтому перед разборкой желательно убедиться, что электричество подаётся нормально, автоматические выключатели включены, а все соединения находятся в исправном состоянии.

Если после проверки термостата, электропроводки и других элементов никаких неисправностей обнаружить не удалось, а диагностика мультиметром подтверждает повреждение нагревательного элемента, можно с высокой уверенностью говорить о необходимости замены ТЭНа. При наличии минимального опыта работы с инструментом эту процедуру вполне можно выполнить самостоятельно, соблюдая меры безопасности и последовательность всех операций.

При этом важно помнить, что любые работы с бойлером необходимо проводить только после полного отключения прибора от электросети и перекрытия подачи воды. Если водонагреватель ещё находится на гарантии, а также при отсутствии опыта работы с электрическим оборудованием, разумнее обратиться в сервисный центр. Это поможет избежать ошибок, которые могут привести к протечкам, короткому замыканию или более серьёзным поломкам.

Подготовка к замене ТЭНа

Прежде чем приступать к разборке бойлера, необходимо заранее подготовить рабочее место, необходимые инструменты и запасные детали. Такой подход позволит выполнить замену быстрее, избежать лишних перерывов в работе и снизить вероятность ошибок во время сборки. Особенно важно заранее подобрать подходящий нагревательный элемент, поскольку даже внешне похожие ТЭНы могут отличаться мощностью, способом крепления, размерами и конструкцией.

В первую очередь потребуется стандартный набор инструментов. Обычно достаточно плоской и крестовой отвёрток, гаечного ключа, пассатижей и мультиметра для проверки электрической части. Также желательно иметь под рукой фонарик — внутреннее пространство под нижней крышкой бойлера часто плохо освещено, а качественное освещение значительно упрощает работу.

Из расходных материалов понадобится новый ТЭН, полностью соответствующий модели водонагревателя. При выборе следует учитывать не только мощность, но и тип нагревательного элемента. В одних бойлерах устанавливаются так называемые «мокрые» ТЭНы, которые непосредственно контактируют с водой, в других — «сухие», помещённые в специальную защитную колбу. Эти конструкции не взаимозаменяемы, поэтому перед покупкой лучше уточнить модель бойлера или сверить маркировку старой детали.

Одновременно рекомендуется приобрести новую уплотнительную прокладку. Даже если старая внешне выглядит исправной, после нескольких лет эксплуатации резина теряет эластичность, а повторная установка может привести к появлению протечек. Если производитель предусматривает использование герметика, лучше сразу подготовить и его, хотя в большинстве современных моделей качественной новой прокладки вполне достаточно.

Пока бойлер разобран, имеет смысл заменить и магниевый анод. Стоит он сравнительно недорого, зато защищает внутреннюю поверхность бака и новый ТЭН от коррозии. Экономить на этой детали не рекомендуется — своевременная замена анода значительно продлевает срок службы всего водонагревателя.

Поскольку после снятия нагревательного элемента открывается доступ к внутренней части бака, желательно заранее подготовить средство для удаления накипи. Для очистки можно использовать специальные составы для водонагревателей или более доступные средства — раствор лимонной кислоты либо столового уксуса. Кроме того, пригодятся ёмкость для слива воды, несколько тряпок или губка, а также запасной крепёж или новый фланец, если старые детали имеют следы сильной коррозии или механических повреждений.

Не менее важным этапом является соблюдение правил безопасности. Любые работы с водонагревателем начинают только после полного отключения прибора от электросети. Недостаточно просто выключить кнопку питания — необходимо вынуть вилку из розетки или отключить соответствующий автоматический выключатель в электрощитке. После этого желательно убедиться в отсутствии напряжения с помощью мультиметра или индикаторной отвёртки.

Если бойлер работал незадолго до ремонта, не стоит сразу приступать к разборке. Горячая вода внутри бака может вызвать серьёзные ожоги, поэтому лучше дождаться, пока её температура снизится хотя бы до 40–50 °C. Затем необходимо перекрыть подачу холодной воды в водонагреватель и открыть ближайший кран горячей воды. Это позволит сбросить давление внутри бака и значительно облегчит последующий слив.

Работы желательно выполнять в сухом помещении, используя резиновые перчатки и по возможности диэлектрический коврик. Такие простые меры значительно повышают безопасность при работе с электрическим оборудованием. И ещё одно важное правило: после завершения ремонта нельзя включать бойлер до тех пор, пока бак полностью не заполнится водой. Работа «на сухую» приводит к мгновенному перегреву и практически гарантированно выводит новый ТЭН из строя.

Следующий этап подготовки — слив воды из накопительного бака. Самый простой способ заключается в использовании предохранительного клапана. К его сливному патрубку подключают шланг или подставляют подходящую ёмкость, после чего открывают рычаг клапана. Этот метод достаточно безопасен, однако вода уходит медленно, особенно если бак имеет большой объём.

Если требуется полностью заменить нагревательный элемент, обычно используют более быстрый способ. После снятия защитной крышки отсоединяют электрические провода, предварительно сфотографировав их расположение, чтобы при сборке не перепутать контакты. Затем постепенно ослабляют крепление фланца или самого ТЭНа. Как только уплотнение начинает отходить, вода начинает вытекать через образовавшееся отверстие. Поэтому заранее стоит подготовить вместительную ёмкость и несколько тряпок, чтобы избежать затопления помещения.

Существует и ещё один вариант слива воды. Для этого отсоединяют шланг подачи холодной воды к бойлеру и подключают к патрубку сливной шланг, направив его в канализацию или большую ёмкость. Во многих случаях такой способ оказывается удобнее, особенно если водонагреватель установлен в ограниченном пространстве.

Следует учитывать, что порядок работы может немного отличаться в зависимости от конструкции бойлера. В вертикальных моделях доступ к нагревательному элементу обычно расположен снизу, поэтому их обслуживание считается наиболее простым. В горизонтальных водонагревателях ТЭН часто находится сбоку, а слив воды и демонтаж требуют больше свободного пространства и аккуратности.

Отдельного внимания заслуживают компактные плоские модели. Из-за небольшой толщины корпуса внутренние элементы размещены очень плотно, поэтому выполнять замену приходится в ограниченном пространстве. Во многих таких бойлерах используются «сухие» ТЭНы, которые находятся внутри защитной колбы и не соприкасаются с водой напрямую. Благодаря такой конструкции в некоторых моделях заменить нагревательный элемент можно значительно быстрее, а иногда даже без полного слива воды из бака.

Пошаговая замена ТЭНа в бойлере

После того как вода полностью слита, а бойлер обесточен, можно переходить непосредственно к замене нагревательного элемента. Работу лучше выполнять спокойно и без спешки, последовательно выполняя каждый этап. Это поможет избежать ошибок при сборке и обеспечит долгую и безопасную работу водонагревателя после ремонта.

Первым делом необходимо снять декоративную защитную крышку, которая закрывает электрическую часть бойлера. В зависимости от модели она может располагаться снизу или сбоку корпуса и крепиться несколькими винтами. После снятия крышки откроется доступ к термостату, контактам нагревательного элемента и электрической проводке.

Перед тем как отсоединять провода, желательно сфотографировать их расположение на телефон или сделать небольшие пометки. Несмотря на то что схема подключения обычно достаточно простая, фотография поможет избежать ошибок во время обратной сборки. Затем аккуратно отсоединяют клеммы от ТЭНа и термостата, стараясь не тянуть за сами провода, чтобы не повредить их.

Следующий этап — демонтаж фланца, на котором закреплён нагревательный элемент. Конструкция крепления зависит от модели бойлера: это могут быть шпильки с гайками, прижимная планка или специальное фланцевое соединение. Все крепёжные элементы лучше ослаблять постепенно, поочерёдно, чтобы не создавать перекосов. После этого старый ТЭН можно осторожно извлечь из бака. Иногда сделать это удаётся не сразу — за годы эксплуатации нагреватель покрывается толстым слоем известковых отложений, из-за чего буквально прирастает к посадочному месту. В таком случае не стоит применять чрезмерную силу или использовать металлические предметы, которыми легко повредить внутреннее покрытие бака.

После извлечения ТЭНа обычно становится хорошо видно количество накопившейся накипи. Именно сейчас появляется удобная возможность очистить внутреннюю поверхность водонагревателя. Крупные известковые отложения лучше удалить вручную или с помощью деревянной либо пластиковой лопатки. Использовать металлические скребки и острые инструменты не рекомендуется — ими легко повредить защитную эмаль или антикоррозионное покрытие бака.

Когда основные загрязнения удалены, внутреннюю часть бойлера желательно тщательно промыть чистой водой. Остатки накипи, песка и других отложений необходимо полностью удалить, чтобы они не оседали на новом нагревательном элементе сразу после установки.

Если старый ТЭН снимается не из-за электрической неисправности, а только для профилактического обслуживания, его можно очистить от известкового налёта. Для этого нагревательный элемент на несколько часов помещают в раствор лимонной кислоты, уксуса или специального средства для удаления накипи. После размягчения отложений их аккуратно удаляют мягкой щёткой, избегая повреждения защитного покрытия поверхности.

Одновременно рекомендуется заменить магниевый анод. Даже если он ещё не разрушился полностью, установка новой детали позволит значительно замедлить процессы коррозии внутри бака и продлить срок службы нового ТЭНа.

Перед установкой нового нагревательного элемента следует внимательно осмотреть посадочное место и удалить остатки старой прокладки или загрязнения. Затем на фланец устанавливают новую уплотнительную прокладку. В некоторых моделях производители допускают использование небольшого количества герметика, однако чаще всего достаточно правильно установленного нового уплотнителя.

Новый ТЭН необходимо вставлять в бак без перекосов, стараясь не смещать прокладку. После этого фланец закрепляют штатным крепежом. Затягивать гайки или болты следует постепенно, равномерно переходя от одного крепления к другому по кругу или крест-накрест. Такой способ обеспечивает равномерное прижатие прокладки и снижает вероятность появления течи. При этом чрезмерное усилие прикладывать не стоит — перетянутый крепёж может сорвать резьбу или деформировать фланец.

Когда механическая часть полностью собрана, можно подключить электрические провода. Все клеммы устанавливают строго в соответствии с фотографией или схемой подключения. После этого возвращают на место термостат, температурные датчики и другие элементы, если они снимались во время разборки, а затем устанавливают защитную крышку корпуса.

Перед первым включением необходимо обязательно проверить герметичность всех соединений. Для этого открывают подачу холодной воды и одновременно оставляют открытым ближайший кран горячей воды. По мере заполнения бака воздух будет постепенно выходить из системы. Как только из крана потечёт ровная непрерывная струя воды без пузырьков, это означает, что бойлер полностью заполнен.

Теперь следует внимательно осмотреть место установки фланца, резьбовые соединения и патрубки. Если нигде не появляются даже небольшие капли воды, можно переходить к следующему этапу.

Только после полного заполнения бака разрешается подключать бойлер к электросети. При первом запуске должен загореться индикатор работы, а через некоторое время вода начнёт постепенно нагреваться. Дополнительно рекомендуется убедиться в отсутствии утечки электрического тока с помощью мультиметра или проверить корректную работу устройства защитного отключения.

В течение первых нескольких дней после ремонта желательно периодически осматривать бойлер. Если соединения остаются сухими, отсутствуют посторонние шумы, а вода нагревается так же быстро, как и раньше, значит замена выполнена правильно.

Чтобы новый ТЭН прослужил как можно дольше, не стоит забывать о регулярном обслуживании водонагревателя. Один раз в один-два года рекомендуется очищать внутреннюю поверхность бака от накипи, контролировать состояние магниевого анода и при необходимости своевременно его заменять. Если в доме используется жёсткая вода, дополнительную защиту обеспечит установка фильтра или системы умягчения воды. Это существенно замедлит образование известковых отложений и поможет сохранить эффективность нагрева на протяжении многих лет.

В среднем вся процедура замены занимает от одного до трёх часов, в зависимости от конструкции бойлера и степени его загрязнения. Если во время работы возникли сложности, появились сомнения в правильности своих действий или были обнаружены повреждения бака, электропроводки либо других узлов, лучше прекратить ремонт и обратиться к специалисту. Такой подход позволит избежать более серьёзных неисправностей и обеспечит безопасную эксплуатацию водонагревателя.
