Система отопления с верхней разводкой и розливом

Разводкой называется схема расположения приборов отопления и соединяющих их труб. От нее (разводки) в немалой степени зависит эффективность работы отопительной системы, ее экономичность и эстетичность. В статье мастер сантехник расскажет, почему в некоторых случаях лучшим вариантом будет отопление с верхней разводкой и розливом.

Особенности верхней разводки отопления

Что из себя представляет подобная схема магистрали? Типичный верхний розлив системы отопления отличается от нижнего расположением подающей трубы. Она находится под потолком помещения или на чердаке (для одноэтажного дома).

Ее применение может быть актуально в нескольких случая. Прежде всего – проблемы с установкой нижних горизонтальных труб. Это объясняется невозможностью прокладки магистрали. Еще одним вариантом, когда двухтрубная система отопления с верхней разводкой будет оптимальной – монтаж гравитационной схемы. В этом случае напор воды из подающего стояка будет равномерно распределяться по подключенным радиаторам отопления.

Специалисты выделяют такие преимущества системы отопления с верхней разводкой:

• Минимальные тепловые потери. В верхней части помещения температура всегда выше, чем в нижней. Поэтому теплоотдача от поверхности труб будет компенсироваться повышенным нагревом воздуха. В результате этого большая часть тепловой энергии будет поступать в радиаторы;
• Упрощенный монтаж. Примечательно, что однотрубная вертикальная система отопления с верхней разводкой может устанавливаться непосредственно под потолком либо в чердачном помещении. Но при этом нужно учитывать расположение мебели – нежелательно чтобы она закрывала подводящие патрубки;
• Улучшенные гидродинамические показатели системы. Правильно спроектированная система отопления с верхним розливом имеет минимум разветвлений и угловых поворотов.

Однако нужно знать и недостатки подобной схемы. Для прокладки трубопроводов потребуется большее количество материала, чем при использовании системы с нижней разводкой. Как следствие – возрастает общий объем теплоносителя, потребуется установка котла с повышенными характеристиками мощности.

Для однотрубной вертикальной системы отопления с установленной верхней разводкой основной проблемой может быть появление воздушных пробок. Поэтому на каждом радиаторе должны быть установлены краны Маевского.

Однотрубная система отопления с верхней разводкой

В каких случаях актуально установка однотрубной вертикальной системы отопления с верхней разводкой? Чаще всего подобная схема применима для небольших домов площадью до 100 м². Рассмотрим пример организации для самой распространенной системы с естественной циркуляцией теплоносителя.

В зависимости от способа подключения радиаторов схема отопления с верхним розливом естественной циркуляцией разделяется на два типа – с попутным и встречным движением теплоносителя.

Встречная схема

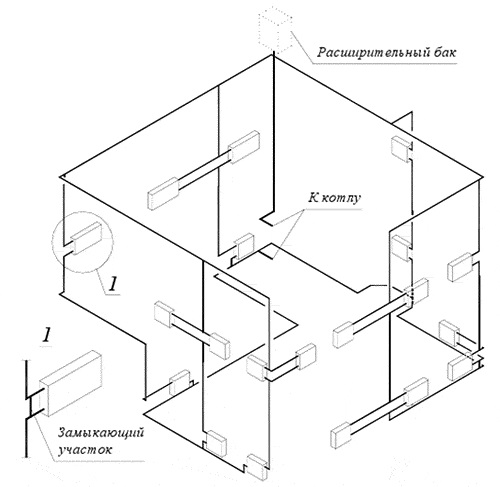

Характеризуется последовательным подключением радиаторов и различным направлением движения воды в основной и обратной трубе. В этом случае система отопления однотрубная с верхней разводкой, схема которой имеет ряд особенностей, отличается такими параметрами:

• Невозможность регулировки степени нагрева в каждом радиаторе;
• Зависимость нагрева теплоносителя от протяженности магистрали. Чем дальше радиатор установлен от котла – тем ниже температура поступающей в него воды. Чтобы нормализовать температурный режим во всех помещениях следует устанавливать батареи с различным числом секций;
• Соблюдение угла наклона верхней подающей магистрали. В среднем на 1 м.п. наклон в сторону движения жидкости должен составлять 5-7 мм.

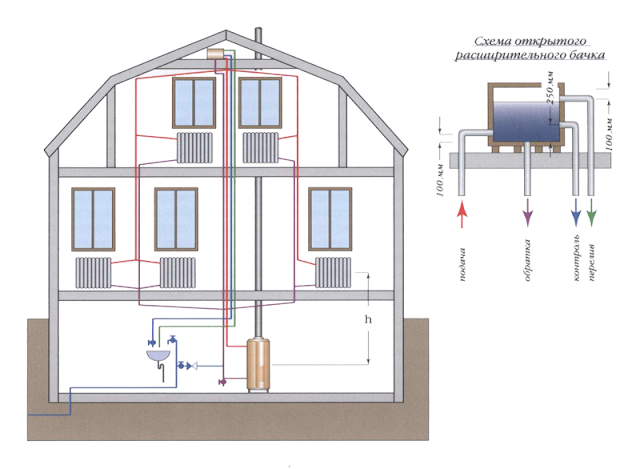

Обязательно для верхнего розлива в системе отопления должен быть предусмотрен расширительный бак. Он располагается в самой верхней точке и выполняет несколько функций. Основной является стабилизация давления при нагреве воды в трубах. Если же установлен бак открытого типа – через него можно доливать теплоноситель.

Увеличить напор воды можно с помощью разгонного коллектора – вертикальной трубы, устанавливаемой сразу после котла. Однако минимальная высота этого элемента должна быть 3 м, что делает невозможным его монтаж в квартирах.

Попутное движение воды

В этом случае направление движения горячего и застывшего теплоносителя одинаково. Для улучшения эксплуатационных технические характеристики для верхней и нижней разводки отопления специалисты рекомендуют для каждого радиатора устанавливать байпас. Это прямой отрезок трубы, соединяющий входной и выходной патрубки радиатора. В комплектацию байпаса обязательно входит запорная арматура. В качестве дополнительного элемента контроля можно установить терморегулятор. В таком случае батарею может попадать не весь объем теплоносителя. Регулировка осуществляется с помощью запорной арматуры. Для попутной схемы отопления с верхней разводкой присущи такие положительные качества:

• Возможность осуществлять ремонтные работы без остановки системы. Для этого весь поток воды направляется через байпас;
• Установка терморегулятора вместе с трехходовым клапаном формирует систему автоматического регулирования степени нагрева радиатора.

Однако система отопления с верхней разводкой и установленными басами по стоимости выше чем обыкновенная проточная. Это связано с монтажом дополнительных материалов и комплектующих.

Двухтрубная система отопления с верхней разводкой

Установка двухтрубной системы отопления с верхней разводкой минимизирует или полностью устраняет многие вышеописанные недостатки. В данном случае подключение радиаторов происходит параллельно.

Для ее монтажа необходимо значительно больше материалов, так как устанавливаются две параллельные магистрали. По одной из них протекает горячий теплоноситель, а по другой – остывший. Почему эту систему отопления с верхним розливом предпочитают для частных домов? Одним из весомых преимуществ является относительно большая площадь помещения. Двухтрубная система может эффективно поддерживать комфортный уровень температуры в домах с общей площадью до 400 м².

Кроме этого фактора для схемы отопления с верхним розливом отмечают такие важные эксплуатационные характеристики:

• Равномерное распределение горячего теплоносителя по всем установленным радиаторам;
• Возможность установки регулирующей арматуры не только на обвязку батарей, но и на отдельные контуры отопления;
• Монтаж системы водяного теплого пола. Коллекторная система распределения горячей воды возможна только при двухтрубном отоплении.

Особенности монтажа отличаются в зависимости от вида циркуляции воды – естественной или принудительной. Для первой схемы верхнего розлива в системе отопления предусматривается монтаж расширительного бака. Он должен находится в самой верхней точке разводки труб. Чаще всего это чердачное помещение дома. Поэтому для эффективной работы отопления нужно утеплить если не весь чердак, то корпус бака обязательно.

Для организации принудительного верхнего розлива в системе отопления необходим монтаж дополнительных узлов – циркуляционного насоса и мембранного расширительного бака. Последний заменит открытый расширительный бак. Но место его установки будет другим. Мембранные герметичные модели монтируются на обратной магистрали и обязательно на прямом участке.

Преимуществом подобной схемы является необязательное соблюдение уклона трубопроводов, характерное для верхней и нижней разводки отопления с естественной циркуляцией. Требуемый напор будет создаваться циркуляционным насосом.

Но есть ли у двухтрубной принудительной системы отопления с верхней разводкой недостатки? Да, и один из них – зависимость от электроэнергии. Во время отключения электричества перестает работать циркуляционный насос. При большом гидродинамическом сопротивлении естественная циркуляция теплоносителя будет затруднена. Поэтому при проектировании схемы системы отопления с верхней разводкой нужно выполнить все требуемые расчеты.

Также следует учитывать такие особенности монтажа и эксплуатации:

• При остановке насоса возможно обратное движение теплоносителя. Поэтому на ответственных участках необходим монтаж обратного клапана;
• Чрезмерный нагрев теплоносителя может стать причиной превышения критического показателя давления. Помимо расширительного бака в качестве дополнительной меры защиты устанавливают воздухоотводчики;
• Для повышения эффективности работы системы отопления с верхней трубной разводкой нужно предусмотреть автоматическую подпитку теплоносителем. Даже небольшое снижение давления ниже нормы может привести к уменьшению нагрева радиаторов.

Независимо от выбранной схемы системы отопления с верхним розливом нужно предусмотреть два вида регулировки степени нагрева воды – количественный (с помощью запорной арматуры) и качественный (изменение мощности котла). Тогда работа отопления будет не только эффективной, но и безопасной.

Видео

В сюжете - Циркуляция теплоносителя в системе отопления

В сюжете - Как правильно установить насос на самотечную систему

В продолжение темы посмотрите также наш обзор Разбираем плюсы и минусы открытой и закрытой системы отопления — выбор подходящей отопительной системы
