При выполнении технологического процесса могут возникать ситуации, требующие оперативного реагирования. Эту функцию выполняет отсекающий клапан – отключает агрегат, часть трубопровода или всю систему. В статье мастер сантехник. расскажет о назначении и видах электромагнитных клапанов-отсекателей.

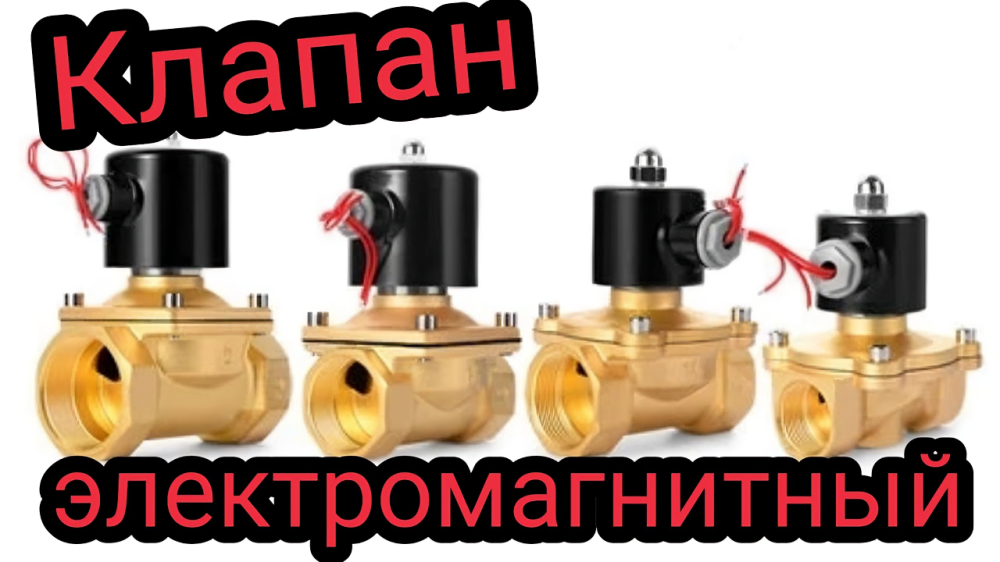

Электромагнитный отсекающий вентиль для газа или воды срабатывает под воздействием внешних источников энергии. Этим он отличается от других видов запорной и защитной арматуры. Газовый прибор приводит в действие команда датчиков. Помимо этого, арматуру можно открыть или закрыть дистанционно.
Сфера применения отсекающих вентилей достаточно широка – медицинская и пищевая промышленность, энергетическая отрасль, бытовое использование.
Без отсекающего клапана не могут нормально работать:
- Системы отопления и подачи воды, вентиль необходим для аварийной остановки потока;
- Системы, в которых управление подачей топлива (воды, газа или нефтепродуктов) выполняется в автоматическом режиме;
- Системы подачи воздуха;
- Оросительные системы в сельском хозяйстве.
Наиболее часто электромагнитный отсекающий вентиль используют для регулировки потоков топлива в энергетической промышленности, в установках с большим набором параметров рабочей среды.
Устройство клапана
Отсекающий газовый клапан – это электромеханическое устройство, управляемое электрическим током, который, проходя через магнит, образует электромагнитное поле. Своим действием поле может, как закрывать клапан, так и открывать его.
Отсекающий вентиль для воды имеет в своей конструкции одну или несколько пружин. В качестве действующего механизма выступает пневматический или электрический привод.
В электромагнитной арматуре для отсечки топлива встроен электропривод. В устройстве есть специальные защелки, управляемые электромагнитами. Эти защелки опускают пружины при подаче сигнала, закрывая, таким образом, подачу рабочей среды.
Типы вентилей
По принципу действия отсечные вентили подразделяются на нормально открытый клапан и нормально закрытый.
Принцип действия нормально открытого устройства: при отсутствии напряжения клапан для отсечки газа будет оставаться открытым.
В нормально закрытом приборе отсутствие напряжения перекрывает поток рабочей среды. Открыть механизм впоследствии нужно вручную.
Оба перечисленных вида относятся к категории электромагнитных клапанов прямого действия – закрытие устройства происходит под воздействием электромагнита, а отсечение среды происходит с двух сторон магистрали.
Существенным недостатком отсекающих устройств прямого действия считается слишком узкий диапазон диаметров и давлений, а также тот факт, что для корректной работы клапана при изменении этих параметров может понадобиться более мощный соленоид.

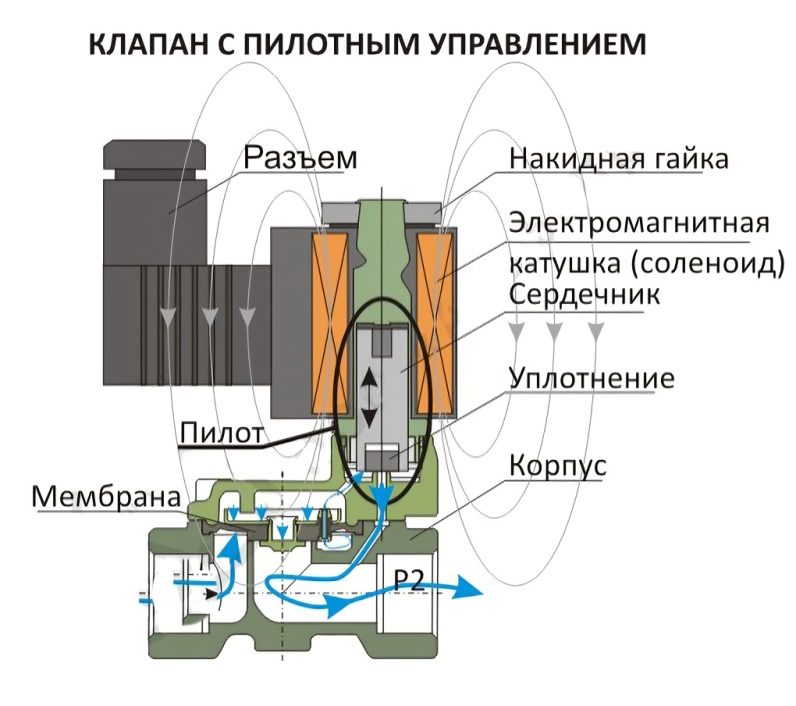

Клапаны непрямого действия работают под воздействием рабочей среды, проходящей через все устройство, причем для подъема мембраны нужен перепад давления между входом и выходом устройства.
Диапазон диаметров и давлений в этом случае гораздо шире, следовательно, соленоидальные аналоги могут быть менее мощными.
Электромагнитный клапан для газа
Отсечной вентиль для газа бывает двух видов: односедельный и двухседельный.
- В односедельном газовом отсекателе воздействие происходит только с одной стороны. Как правило, размеры клапана не превышают 50 мм. Это устройство надежно перекрывает подачу газа, если отсутствует его отбор. Недостатком механизма считается выталкивание штока при возникновении перепада давления;
- В двухседельном устройстве предусмотрено два плунжера. Рабочая среда в клапане может проходить в двух направлениях одновременно. Газовый отсекатель отлично работает вне зависимости от перепадов давления рабочей среды и от диаметра прохода. В отличие от односедельного механизма, газовый двухседельный клапан менее герметичен.
Отсечной клапан для жидкой среды
Устройства, предназначенные для отсечения воды или другой жидкой среды, имеют поршневой или мембранный пневматический привод.
Бывают нескольких типов: проходные, угловые, односедельные, двухседельные. Механизм закрытия осуществляется с помощью пружин, электромагнита, пневмопривода.
Отсечной вентиль прямого действия используется в трубопроводах, транспортирующих пульпообразные или загрязненные жидкости. Устройство не имеет застойных зон. Угловые отсекатели с поршневым гидроприводом двухстороннего действия предназначены для систем с рабочей средой высокого давления. Время срабатывания такого устройства – 1,5 – 10 секунд. Это обусловлено тем, что в качестве управляющей среды в нем используют пар.
Данный механизм отличается высокой герметичностью и надежностью. Корпус углового клапана уплотнен стальными прокладками, которые навиваются по спирали.
Также в арматуре нет сальников, что само по себе повышает герметичность.
Выбор клапана
Для того, чтобы запорная арматура работала корректно и безопасно, при покупке необходимо учитывать ряд нюансов:
- Электромагнитный клапан должен соответствовать сфере своего применения и условиям эксплуатации. Определяющими будут не только транспортируемая среда, но и рабочее давление в трубопроводе, а также температура рабочей среды.
- Скорость срабатывания прибора должна быть максимально высокой.
- Степень герметичности отсечной арматуры. Этот показатель зависит от материала изготовления, наиболее лучшие результаты показывает стальной механизм.
Цена на изделие зависит от рабочих параметров и производителя.
Видео
В сюжете - Обзор клапанов электромагнитных прямого действия нормально-закрытый и нормально-открытый
В сюжете - Обзор газового клапана для бытовых отопительных котлов.
В продолжение темы посмотрите также наш обзор Учимся различать вентили и задвижки
