Как работает электромагнитный соленоидный клапан

Электромагнитные клапаны обрели значительную популярность в современных системах, благодаря возможности автоматизировать контроль процесса перемещения носителей по трубам. В статье мастер сантехник расскажет, как работает электромагнитный соленоидный клапан.

Применение

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Он выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный.

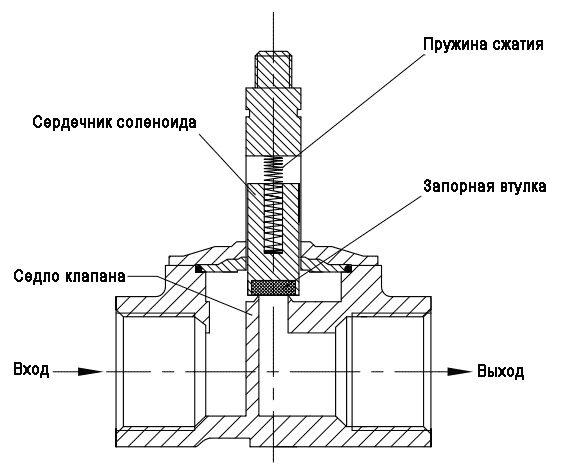

Устройство клапана

Наибольшую популярность получил соленоидный клапан, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий.

Основные конструктивные элементы электромагнитного клапана это:

• Корпус;
• Крышка;
• Мембрана (или же поршень);
• Пружина;
• Плунжер;
• Шток;
• Электрическая катушка, которую еще называют соленоид.

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.).

Для создания плунжеров и штоков используют специальные магнитные материалы.

Соленоиды помещают в специальные корпуса, защищенные от пыли и воды.

Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы

Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Виды

Регулирующие устройства применяют для изменения расхода проходящего через них потока рабочей среды. Управление происходит извне и условно разделяется на две категории, в зависимости от того, закрытый или открытый клапан при отсутствии давления в трубопроводе:

• Нормально закрытый электромагнитный клапан;
• Нормально открытый электромагнитный клапан.

Нормально закрытый клапан – наиболее часто применяемый, так как его функциональная особенность позволяет предотвратить утечку агрессивных веществ.

Нормально открытый клапан используется реже, преимущественно в тех случаях, когда при пропадании питания требуется вскрыть трубопровод.

Видео

В сюжете - Принцип работы электромагнитного клапана.
