Седелки на трубу — особенности использования и виды

Седелка — это деталь трубопровода, предназначенная для устройства разветвления магистральных и частных трубопроводных систем питьевого и техничсекого водоснабжения, газопроводов, канализационных и оросительных систем. Седелка на трубу является универсальной и выпускается для различных диаметров и видов труб: пластиковых, стальных или чугунных. В статье мастер сантехник расскажет о особенностях использования сиделок, видах и правилах монтажа.

Особенности использования

Выпускаются сиделки подходящие для всех разновидностей труб стандартных размеров, полимерных, чугунных, стальных.

Седелка позволяет врезаться в рабочую магистраль, которая находится под давлением, что значительно упрощает устройство нового ответвления и позволяет установить все необходимые узлы.

Для того чтобы получить доступ к функциям основной рабочей системы труб с использованием седелки, разъединять каким-либо способом нужный участок нет необходимости (при врезке в линию ее целостность не нарушается).

Положительные качества

Седелки на трубы ПНД имеют массу достоинств в использовании:

• Возможность проведения монтажных работ в ограниченном пространстве (канализационные коллекторы, шахты, колодцы);
• Установка на полиэтиленовую ПНД трубу не такая как на чугунную, то есть без перекрытия прохождения рабочей среды в ней;
• Пригодны к установке на любой участок системы;
• Могут быть установлены как на открытых, так и на закрытых (заглубленных) магистралях;
• Относительно небольшая стоимость, по сравнению с другими видами отводов;
• Монтаж не требует специального оборудования и опыта работы.

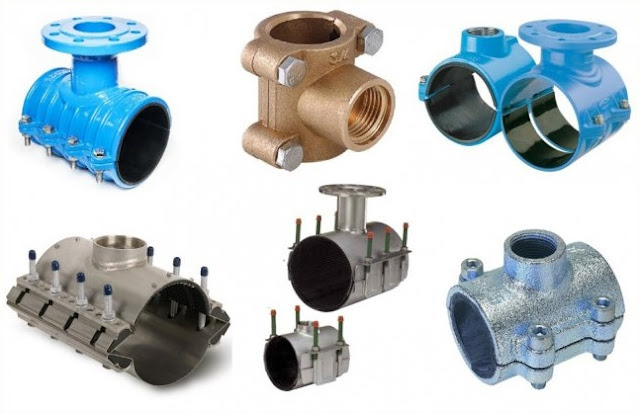

Материалы изготовления

Седелки могут быть изготовлены:

• Стали;
• Чугуна;
• Латуни;
• Бронзы;
• Полимерных материалов.

Металлические устройства отличаются высоким уровнем прочности, возможностью выдерживать большое давление и более высокой стоимостью.

Устройства из латуни, бронзы и иных сплавов не подвержены образованию коррозии, что позволяет их использовать на водопроводных магистралях и в системах отопления.

Для продления срока службы седелок из стали применяется дополнительная обработка в виде оцинкования или хромирования.

Разновидности

В зависимости от конструктивного исполнения выделяют следующие виды:

• Обжимная или компрессионная седелка состоит из двух половинок, соединяемых между собой болтами. Одна часть изготавливается с резьбовым отводом, к которому и присоединяется разветвленная часть магистрали. Компрессионная седелка предназначается для трубопроводов диаметром от 20 мм до 315 мм, находящихся под давлением не более 10 атмосфер. Максимальная температура проходящей среды +40°С.
• Фланцевая седелка, которая может быть установлена на магистрали с различными техническими параметрами. Основное отличие от обжимного фитинга – способ подключения дополнительной магистрали. При использовании фланцевого фитинга труба подключается к центральной магистрали при помощи фланца;
• Электросварная седелка устанавливается на ПНД трубы при помощи специального аппарата, позволяющего нагреть спираль для расправления трубы. Такой фитинг отличается большим запасом прочности и может быть установлен на системах, находящихся под давлением до 16 атмосфер;
• Седелка типа патрубок-накладка является разновидностью электросварного фитинга. Отличаются разнообразием модельного ряда и более меньшей стоимостью. Установка производится только на неработающий трубопровод;
• Седелка с вентилем. Основное предназначение фитинга – врезка в трубопровод, находящийся под давлением. Вентиль, размещенный на отводе, позволяет контролировать давление в подключаемом трубопроводе, что важно при монтаже систем газоснабжения и водоснабжения.

Вариант для линий большого диаметра

Существуют модели для особо крупных диаметров. Это седелки, которые предназначены для устройства отводов на полиэтиленовых трубах низкого давления (ПНД), сечение которых достаточно большое — от 110 до 630 мм.

Практически это те же хомуты, но с некоторыми конструктивными отличиями, которые заключаются в другой конструкции нижней части соединителя. В таком варианте, охват происходит не двумя полукруглыми сегментами, как в более мелких приспособлениях, а одной частью (нижней), которая выполнена в виде гибкой металлической ленты.

Выбор седелок

Чтобы правильно подобрать седелку для врезки в трубопровод, необходимо учитывать:

• Вид устройство;
• Материал изготовления;
• Технические характеристики, к которым относятся диаметр устройства и возможность выдерживания определенного давления в системе.

Монтаж седелки обжимного типа

Монтируются в соответствии со следующими пунктами:

• Блокируется выбранный участок трубопровода (по необходимости).
• Поверхность очищается от пыли, скоплений грязи и других посторонних предметов с последующим нанесением обезжиривающего средства.
• Устанавливается в нужном месте седелка.
• Закрепляется фиксирующими болтами.
• После проверки правильности положения болты затягиваются основательно.
• Просверливается отверстие нужного размера.

Если седелка на пластиковую трубу ПНД 110 мм оборудована заводом изготовителем встроенной фрезой, блокировка участка трубы не обязательна.

При установке на трубы, изготовленные из других материалов, отверстие в них делается при помощи электродрели с соответствующего диаметра насадкой для прорезки круглых отверстий.

Монтаж седелки электродиффузионной сваркой

Монтаж седелки для полиэтиленовых труб:

• Перекрывается трубопровод в случае необходимости.
• В намеченном месте, где будет установлено устройство отвода, соскабливается слой полиэтилена (от 1 до 2 мм).
• Подготовленная поверхность обрабатывается обезжиривающими средствами.
• Устанавливается седелка при помощи специальных ремней.
• После регулировки положения отвода, ремни полностью затягиваются.
• Записывается (прямо на трубе) время начала процесса сваривания.
• Клеммы подсоединяются к источнику электропитания.
• После окончания установленного времени для сварки отключается питание.
• Через отвод проделывается отверстие в основной трубе.
• Снимаются крепежные ремни, и убирается все дополнительное оборудование.

Преимущества данного типа присоединения отвода:

• Неограниченный срок (соединение будет работоспособно весь срок эксплуатации системы);
• Надежная герметичность (такие соединения можно применять и для газопроводных труб);
• Высокая прочность (соединительные швы способны выдерживать давление жидких сред до 16 атмосфер, а газообразных до 10);
• Возможность проведения работ в системах находящихся под давлением (наличие специального клапана в седелке);
• Быстрое выполнение монтажа с гарантированным качеством соединения;
• Аккуратный внешний вид (позволяет проводить данный вид работ на открытых участках находящихся в помещениях).

Видео

В сюжете - Монтаж электросварной седелки на ПНД трубу.
