Какими бывают водопроводные краны

Эффективно функционирующая система водоснабжения – это система современная, пригодная к расширению и модификации. Ушло то время, когда люди обходились несколькими сваренными трубопроводами. Сейчас в любом частном доме сантехнику не обойтись без различных фитингов, смесительных устройств и водопроводных кранов. В статье мастер сантехник рассмотрит водопроводные краны, как одни из важнейших фитингов, встречающиеся практически везде, их виды и особенности.

Назначение

Водопроводный кран (от нидерл. kraan — «журавль») — это тип трубопроводной арматуры, выполняющий чрезвычайно важные функции. Его основное назначение – это обеспечение удобства и безопасности использования воды. Они позволяют регулировать расход воды, открывая и закрывая поток воды при необходимости. Краны также используются для ремонта и обслуживания системы водоснабжения, позволяя временно перекрыть поток воды для выполнения работ.

Конструкция и общий принцип действия

Существуют разные виды кранов для водопровода, однако у всех них есть общие элементы конструкции. В любом случае кран состоит из:

• Тела или общего корпуса;
• Запорного элемента;
• Ручки;
• Уплотнителей.

Не имеет значения, рассматриваем мы вентили, тройник с краном, водоразборный кран или любые другие его разновидности. В любом случае они не обойдутся без четырех вышеописанных элементов, хоть форма этих элементов между собой будет отличаться.

Корпус крана зависит от того, какой конкретной задачей он занимается. Обычный муфтовый образец, по сути, встроен в корпус самой муфты.

Угловой кран имеет угловой корпус, потому как его задача – формировать угловые соединения, например, на входах в радиаторы отопления.

Трёхходовой кран имеет один выходной и два входных патрубка.

Управление водопроводным краном обычно осуществляется с помощью рукоятки. При повороте рукоятки в одну или другую сторону клапан открывается или закрывается, позволяя или блокируя поток воды. Рукоятка может быть выполнена в различных формах и размерах, включая рычаги, ручки или кнопки.

Виды и отличия

Главные различия в конструкции кранов заключаются в форме затвора, он может быть в виде шара или задвижки.

В первом случае мы рассматриваем шаровой кран, самый распространенный и популярный в наше время. Шаровый, означает, что запорным элементом в нем выступает шаровый механизм. Он являет собой шарообразную деталь с прорезанным внутри сквозным отверстием. Отверстие находится на одной шаровой плоскости. Соответственно шаровой механизм пропускает воду только в одном положении. Поверни мы его в другое направление и вода полностью блокируется. Именно благодаря такой лаконичной схеме все и работает. В закрытом положении шаровой механизм повернут глухой стороной к потоку, устраняя давление жидкости. В открытом положении, параллельно потоку становится отверстие в шарике, что позволяет беспрепятственно транспортировать носитель по трубам.

Вентили немного отличаются от шаровых образцов, потому как в них иной запорный элемент и другие функции. Шаровый кран лучше всего применять в качестве регулятора состояний движения потока. Однако его нельзя установить в промежуточное положение. Он будет либо закрытым, либо открытым, по-другому никак.

С вентилями ситуация иная. Запорный элемент в них – это задвижка, которая может находиться в разных положения, от полностью открытого, до полностью закрытого. Задвижка регулируется вращением ручки, следовательно, ее можно тонко настраивать. Задвижки покупают, когда надо не просто суметь открыть или закрыть воду, но еще и отрегулировать ее количество.

Также подобную продукцию делят и по назначению. Например, встречаются краны:

• Стандартный кран, направление потока не меняется.
• Угловой кран, направление потока меняется на 90°.

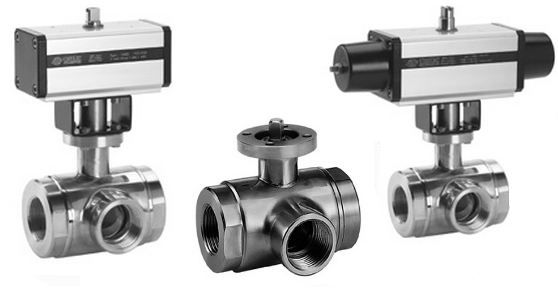

• Трех- и многоходовые краны, позволяют смешивать, перенаправлять поток или подключать измерительное оборудование (манометр).

Краны также отличаются своей пропускной способностью и делятся в соответствии с этим на:

• Полнопроходные. Пропускают 90-100% проходящего через них водяного потока.
• Стандартные. Пропускают 70-80% проходящего через них водяного потока.
• Неполнопроходные. Пропускают 40-50% проходящего через них водяного потока.

По типу присоединения к трубопроводу краны бывают фланцевые, под приварку, муфтовые, цапковые, штуцерно-торцовые.

Управляются краны вручную или с помощью механического привода: электрического, пневмо- и гидравлического. В шаровых кранах, установленных на магистральных газопроводах используются также пневмогидравлические приводы, в которых на поршень в цилиндре воздействует жидкость (масло) под давлением газа, отбираемого из трубопровода, что обеспечивает плавное и безударное срабатывание привода.

Материал изготовления

Перечень материалов, используемых для изготовления трубопроводных кранов, принципиально не отличается от применяемых для другой трубопроводной арматуры. Это чугун (серый, ковкий, с шаровидным графитом), сталь (углеродистая и легированная), сплавы цветных металлов и в ряде случаев ─ полимерные материалы.

Использование цветных металлов оправдано тем, что они позволяют обеспечить высокое качество обработки поверхности корпуса и пробки, меньше подвержены коррозии.

Для коррозионных и низкотемпературных сред больше подойдут корпуса и пробки, изготовленные из нержавеющей стали.

В «стандартных» случаях можно использовать относительно недорогой чугун. Для повышения стойкости к коррозии его покрывают полимерными материалами, например, слоем тефлона толщиной несколько мм.

Что же до уплотнителей – то без них не обходится ни один рабочий механизм в сантехнике. При больших перепадах давления и значительных скоростях потока рабочих сред применяют металлические уплотнения. На кранах, регулирующих потоки с малыми перепадами давления, используют мягкие уплотнения из полимерных материалов.

Советы по выбору

Выбирая продукцию такого типа, следует руководствоваться рабочими условиями на вашем участке. Не существует универсальных решений в сантехнике. Все они хороши, и все предназначаются для каких-то своих задач.

К примеру, шаровой блокиратор потока воды следует использовать в трубопроводах, для ситуативной изоляции отдельных веток водопровода. Покупать его вместо кранов с задвижками, нельзя. Они хоть и стоят дешевле, но не предназначены для регуляции силы потока.

В то же время задвижки, как раз для регуляции и задумывались. Задвижку невозможно перекрыть за долю секунды, зато ее можно оставлять в полузакрытом положении на длительное время, без какого-либо негативного влияния (шаровой механизм в полуоткрытом положении быстро изнашивается).

Владельцу дорогой системы водоснабжения с интегрированным отоплением никак не обойтись без тройников, причем тройники с запорными арматурами можно выбирать и автоматические. Встречаются краны с задвижками с электроприводом и датчиками, способные самостоятельно переключаться с помощью обычного реле.

Рекомендую обращать внимание на материал, из которого кран выполнен. Он должен отвечать материалу трубы. К металлу берем металл, к пластику – пластик. Из всего разнообразия металлов лучше всего покупать латунь. Она не конфликтует со сталью и медью, и имеет прекрасные характеристики.

Видео

В сюжете - Чем отличаются вентильные клапана от задвижки и шарового крана, какую запорную арматуру, в том или ином случае, лучше использовать в домашнем водопроводе

В заключении

Существует множество разновидностей водопроводных кранов. Наибольшее отличие заключается в принципе работы их запорного механизма. Также важно обратить внимание на материал изготовления и пропускную способность.

В продолжение темы посмотрите также наш обзор Латунные шаровые краны — особенности конструкций
