Самое важное условие надлежащего функционирования отопительной системы – полноценный обогрев всех помещений в доме. Гораздо проще от одного котла отвести потоки воды в разные комнаты, чем в каждой монтировать новый котел. Именно для распределения тепла и служит распределительная гребенка, с помощью неё также можно контролировать температуру, в этой статье мастер сантехник рассмотрит её устройство.

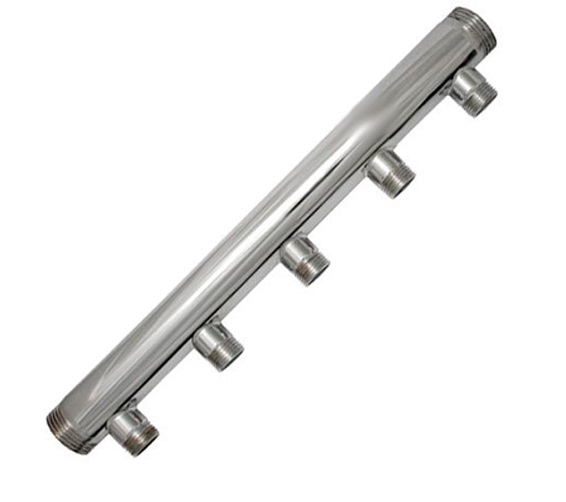

Коллекторы (распределительные гребенки) для отопления — важный компонент современной отопительной системы. В упрощенном виде гребенку можно представить как трубу с заглушкой на конце и несколькими отводами в виде патрубков, позволяющими направлять теплоноситель по отдельным точкам.
Обратите внимание! Количество отводов бывает разным — это зависит от конкретной системы отопления и числа отопительных приборов, планируемых к подключению
С помощью коллектора оптимизируются потоки теплоносителя в отопительном контуре. Он также сглаживает скачки давления (гидроудары), появляющиеся из-за срабатывания котельной автоматики, регулирующей температурные режимы.
Гребенки отопления нужны для обустройства теплых полов, но и в радиаторных отопительных системах они тоже используются. К коллектору радиаторы подключаются по лучевой схеме, т.е. каждый из них имеет свою подающую трубу и обратную, по которой теплоноситель возвращается в коллектор.
Такое распределение тепла обеспечивает равномерный нагрев радиаторов и дает возможность регулировать температуру в отдельно взятой комнате или вовсе отключать ее от системы отопления.
Еще одно назначение гребенки заключается в подсоединении дополнительных устройств — например, в доме, где уже есть отопление, построен бассейн, и теперь требуется обеспечить подогрев воды в нем. К ней можно подключить и второстепенные энергетические источники — допустим, солнечные батареи.
Перечислим, чем будет выгодно приобретение гребенки:
- Равномерное распределение теплоносителя, облегчение температурного контроля;
- Локальная установка заданных температур, обогрев только нужных помещений;
- Защита отопительной сети от гидравлических ударов.
Имеющиеся в продаже распределительные гребенки на сегодня — это экономически эффективное и высокотехнологичное оборудование с массой датчиков, которые отслеживают температуру, реагируют на отклонения, сигнализируют о неполадках и т.п.
Конструкция различных типов гребенок
Наиболее доступной по цене будет распределительная гребенка с ручными запорными клапанами производства Китая или Турции. На цанговые разъемы, расположенные на ней, надеваются трубы из металлопластика.
Более сложной по устройству будет гребенка с заглушками на обратном коллекторе (и на прямом тоже). Вместо них в дальнейшем можно установить расходомеры и термоголовки. Прямая и обратная гребенки в таких моделях уже соединены кронштейном для крепления на стене.
Наличие заглушек дает возможность при необходимости усовершенствовать распределительный коллектор отопления. Чтобы с установкой терморегуляторов и других комплектующих в будущем не было проблем, надо обеспечить удобный доступ к гребенке на этапе ее установки.
И, наконец, сложная и дорогостоящая, но самая эффективная распределительная гребенка с заводской установкой расходомеров и термоголовок.
Расходомеры регулируют равномерную доставку теплоносителя по назначению, а термоголовками можно настраивать температуру для каждого отвода отдельно, точно так, как и для радиатора отопления.
Принцип работы распределительного коллектора
В современных отопительных системах применяется два типа распределительных коллекторов — для котельных и локальные. У них разные габариты и несколько иной принцип работы.
В котельном коллекторе подающая гребенка поставляет теплоноситель в звенья отопительной системы, поэтому она оборудуется не только кранами, но и циркуляционными насосами. Вторая гребенка является принимающей.
Кроме этого, на коллектор устанавливаются датчики давления, температуры и очень важный элемент — гидрострелка. Она поддерживает оптимальный температурный перепад между подачей и возвратом.
Обратите внимание! Котельный коллектор — это распределительный узел довольно внушительных размеров, его гребенки изготавливаются из труб диаметром до 100 мм и выше

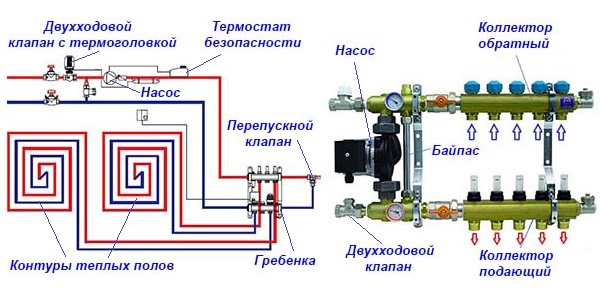

Локальная распределительная гребенка отличается от центрального коллектора, установленного в котельной, как размерами, так и принципом работы. В отопительной системе их может быть несколько.
Если в главном коллекторе охлажденная вода полностью заменяется горячей из котла, то в малых гребенках происходит разбавление циркулирующей воды.
Теплоноситель в них перемещается по замкнутому кругу, пока его температура не опускается ниже заданного уровня.
Соблюдение температурного режима контролирует датчик, который при критическом снижении температуры открывает клапан, перекрывающий путь воде от котловой магистрали. Более горячая вода поступает, подмешиваясь к остывшей.
Обратите внимание! Полностью оснащенная локальная гребенка с регуляторами, устройством сброса воздуха, насосом, манометром, термометрами позволяет полноценно контролировать движение теплоносителя в отопительной системе
Гидрострелки в таких коллекторах нет, ее замещает дополнительный циркуляционный насос. Он проталкивает теплоноситель в круговом пространстве, периодически вбрасывая порцию горячей воды из подающей магистрали. При этом столько же охлажденной воды возвращается туда, но в другую трубу — обратную.
Локальные гребенки используют и в теплых полах, и для подключения радиаторов.
Обратите внимание! Так как вода в трубах отопления с распределительным коллектором движется принудительно под воздействием насоса, при отключении электроэнергии система работать не будет
Расчет пропускной способности гребенок
В расчет параметров распределительной гребенки входит определение ее длины, площади сечения ее сечения и патрубков, количества контуров теплоснабжения. Лучше, если расчеты будут делать инженеры посредством компьютерных программ, в упрощенном исполнении они годятся только на эскизной стадии проектирования.
Чтобы соблюдался гидравлический баланс, диаметр входной и выходной гребенок коллектора должны совпадать, а пропускная суммарная способность патрубков должна равняться аналогичному параметру коллекторной трубы (правило суммарных сечений):
n=n1+n2+n3+n4
Где:
- n — площадь сечения коллектора;
- n1,n2,n3,n4 — площади сечений патрубков.
Выбор гребенки должен соответствовать максимуму тепловой мощности отопительной системы. На какую мощность рассчитано заводское изделие, написано в техническом паспорте.
Например, диаметр распределительной трубы 90 мм используется для мощности, не превышающей 50 кВт, а если мощность вдвое выше, то диаметр придется увеличить до 110 мм. Только так исключается риск разбалансировки отопительной системы.
Обратите внимание! Полезным является и правило 3-х диаметров - Сечение коллекторной трубы равняется 3-м диаметрам подключаемых патрубков, расстояние между подающей и обратной гребенками — 6 диаметрам, удаленность патрубков друг от друга составляет 3-и диаметра
Что касается расчета производительности циркуляционного насоса, то за основу берется удельный расход воды в отопительной системе.
Рассчитывается по отдельности каждый насос — по контурам и для всей системы. Цифры, полученные в расчете, округляются в большую сторону. Небольшой запас мощности лучше, чем ее недобор.
Правила подключения и особенности монтажа
Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.
Вариант №1 – без дополнительных насосов и гидрострелки
Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос.
Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки.
Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз) расход теплоносителя в каждом контуре.
Вариант №2 – с насосами на каждой ветви и гидрострелкой
Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами.
Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.
В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.
Обратите внимание! Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки
На самой гребенке стоят смесительные узлы, оснащенные трехходовыми клапанами – регулировочными температурными устройствами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя.
Обратите внимание! Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос
Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки).
Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.
Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл.
К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.
Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены – латунь, сталь, чугун, пластик.
Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.
Обратите внимание! Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут
Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина.
Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.
Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.
Что нужно знать о минусах
После того как преимущества использования распределительных гребенок в отопительных системах стали понятными, имеет смысл остановиться на некоторых минусах:
- Высокая цена. Коллекторы изготавливают из прочного качественного металла, стоимость которого выше средней. Высокоточная запорная комплектация тоже стоит дорого. Чем больше контуров обслуживает гребенка, тем выше расходы на ее оснащение;
- Энергозависимость. Коллекторное отопление без циркуляционного насоса не работает. Следовательно, надо готовиться к дополнительной оплате электроэнергии;
- Высокий расход труб. Расход труб в коллекторных отопительных системах в несколько раз выше, чем в обычных, так как к каждому прибору нужно тянуть отдельную петлю. Все это усложняет и удорожает монтажные работы.
Коллекторная система по мнению специалистов и тех, кто ею уже пользуется, самая современная, надежная и эффективная. Но при этом дорого обходится и ее обустройство, и эксплуатация.
Видео
В сюжете - Монтаж коллектора теплого пола с системой автоматического регулирования
В сюжете - Изготовление гребенки своими руками
В продолжение темы посмотрите также наш обзор Как заполнить систему отопления, от А до Я
