Технология соединения трубопроводов с помощью пресс-фитингов

Наряду с более распространенными компрессионными фитингами, для монтажа стальных, медных и полимерных труб применяются пресс-фитинги, которые позволяют оперативно выполнить надежное соединение трубопровода, устойчивое к протечкам на всех этапах эксплуатации системы.

В данной статье мастер сантехник рассмотрит пресс-фитинги и технологию их применения. Вы узнаете, где они используются, как правильно выбрать и выполнить монтаж прессовых фитингов, а также каким производителям стоит доверять и как отличить подделку от оригинального изделия.

Сфера применения и преимущества использования

Пресс-фитинг представляет собой фасонную конструкцию, посредством которой выполняется стыковка отдельных элементов трубопровода.

Обратите внимание! Соединение пресс-фитингом является неразборным и не обслуживаемым. Их нельзя снять после обжима, как и устранить возникшие протечки — допускается однократная опрессовка фитинга, при наличии проблем с герметичностью соединения вам потребуется вырезать участок трубопровода и на его место установить новую трубу.

В плане долговечности и герметичности соединения, прессовые фитинги считаются наиболее надежными стыковочными конструкциями, их эксплуатационный ресурс превышает 30 и более лет. Трубопровод, соединенный прессовым способом, подлежит скрытой укладке, включая возможность замоноличивания труб внутри стен и полов, что значительно расширяет сферу их использования.

Пресс-фитинги применяются в следующих системах:

• Водоснабжения (горячего и холодного);
• Радиаторного отопления;
• Теплого пола;
• Транспортировки газа и парообразных веществ, включая промышленные трубопроводы.

К преимуществам использования пресс-фитингов относится:

• Простой и быстры монтаж;
• Низкая стоимость соединительных элемент (пресс-фитинг стоит на 30-40% дешевле компрессионного аналога;
• Возможность соединения стальных и медных труб без сварки;
• Высокая надежность и долговечность соединения;
• Максимальное рабочее давление в системе — до 25 мПа.

Единственным недостатком прессовых фитингов является то, что для их монтажа требуется специальный инструмент — пресс-клещи.  Однако большинство сантехнических магазинов идут на встречу клиентам и предоставляют инструмент в аренду, так что вам не потребуется покупать клещи для однократного использования.

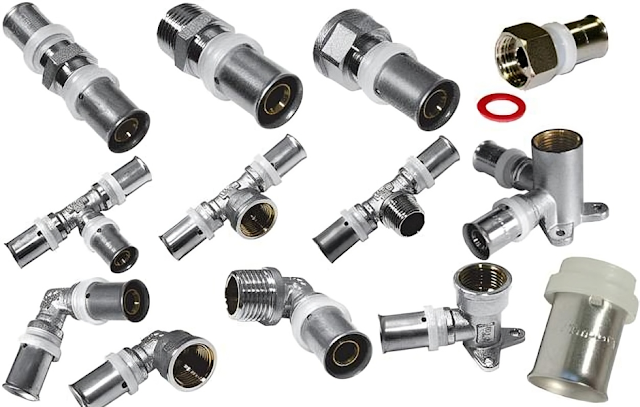

Разновидности пресс-фитингов

Пресс-фитинги, в зависимости от функционально назначения, классифицируются на изделия для соединения трех видов труб:

• Стальных;
• Медных;
• Полимерных (их сшитого полиэтилена — РЕХ, поливинилхлорида — ПВХ, полипропилена — ПНД и металлопластика).

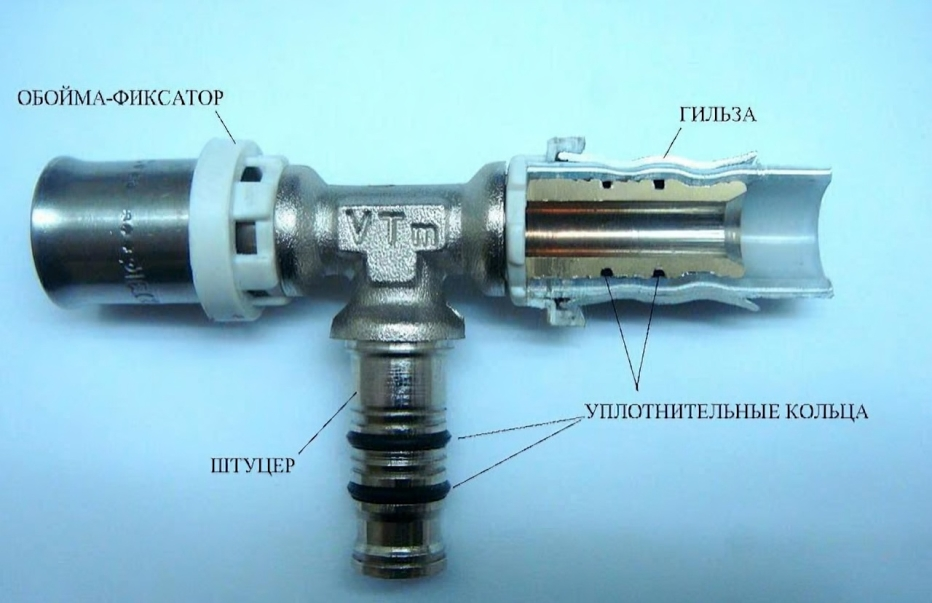

Конструктивные особенности фитингов для стальных труб и труб из сшитого полиэтилена отличаются. В фитингах под стальные трубы, которые являются жесткими конструкциями, нет штуцера на который насаживается труба. Они представляют собой гильзу, надеваемую на трубу и опрессовывающуюся посредством клещей. Пресс фитинги для металлопластиковых изделий и полимерных аналогов, обладающих пластичностью, имеют штуцер, поскольку обжатие мягкой трубы без жесткой опоры может привести к ее деформации.

Пресс-фитинги для стальных и медных труб применяются для соединения трубопроводов малого диаметра (до 36 мм), тогда как монтаж изделий большого диаметра выполняется посредством высокотемпературной пайки (медные трубы), сварки (стальные) либо фланцевых соединений.

Фитинги для труб из сшитого полиэтилена выпускаются в двух вариантах — монолитные и сборные. В монолитных конструкциях обжимная гильза зафиксирована на корпусе фитинга, тогда как в сборных она идет отдельно, и перед монтажом гильзу необходимо надеть на трубу и разместить вплотную к корпусу.

В целом, соединение любыми видами пресс-фитингов выполняется по одному принципу — в процессе обжима гильза деформируется и частично вдавливается в поверхность трубы. Стенки ее входят в уплотнительные проточки, заполненные синтетическим каучуком (EPDM), что обеспечивает герметичность стыка и его устойчивость к сползанию со штуцера.

Важным условием качественного соединения является несовпадение зон максимального обжима кольца с местами размещение уплотнительных канавок. Это чревато повышенным напряжением в материале гильзы, которое может  стать причиной деформации уплотнительного материала. Как следствие — потеря уплотнителем эластичности, в результате чего кольцо не сможет компенсировать температурное расширение стенок трубы, что особенно характерно для изделий из сшитого полиэтилена.

Отсюда вытекает потребность в установке пресс-фитингов с помощью определенного типа пресс-насадки, которой укомплектованы клещи для обжима. Разные производители на маркировке фитинга указывают, каким именно типом пресс-насадки необходимо выполнять монтаж конкретного фитинга. Не существует универсальных фитингов, которые можно обжимать любыми типами насадок.

Наиболее распространены пресс-фитинги для труб из сшитого полиэтилена под насадку ТН, данный стандарт используется ведущими производителями — Henco, Valtec, Tiemme.

Технология использования пресс-фитингов

Соединение медных или труб из сшитого полиэтилена требует наличия следующего инструмента:

• Ножницы для резки пластиковых труб (стальные изделия нарезаются с помощью болгарки);
• Фаскосниматель;
• Калибратор;
• Рулетка, маркер;
• Пресс-клещи под соответствующий профиль фитинга.

Пресс-клещи рационально использовать для соединения труб малого диаметра (до 26 мм), для обжима изделий больших размеров требуется инструмент с электроприводом — пресс-пистолет, с применением которого опрессовка фитинга занимает не более 5 секунд. Также без пресс-пистолета не обойтись если вы будете работать над соединением стальных трубопроводов, обжим которых требует повышенных усилий.

Монтаж труб из сшитого полиэтилена выполняется по следующему алгоритму:

• С помощью трубореза труба обрезается под прямым углом к своей оси (от точности среза непосредственно зависит герметичность соединения — торцевая часть трубы должна плотно прилегать к корпусу фитинга).
• На срезе трубы посредством фаскоснимателя нарезается внутренняя фаска. Овальность торца, образовавшаяся при нарезке, удаляется калибратором.
• На трубе размещается обжимная гильза фитинга, после чего труба до упора насаживается на штуцер.
• Используя клещи либо пресс-пистолет выполняется обжим гильзы.

Если монтаж выполнен правильно, после обжима на гильзе образуются ярко выраженные кольца, которые свидетельствуют о герметичности соединения. Учитывайте, что обжим фитинга можно выполнять только один раз, если соединение имеет дефект, необходимо отрезать часть трубы, на которой закреплен пресс-фитинг, и повторить монтаж с применением нового изделия.

Особенности выбора и обзор производителей

Пресс-фитинги на рынок поставляются достаточно большим количеством производителей, они представлены в ассортименте каждой компании, реализующей трубы из сшитого полиэтилена и металлопластиковые изделия.  Изучив отзывы потребителей и мнения профильных специалистов, мы выделим две фирмы — Henco и Tiemme.

Henco — бельгийская компания, один из лидеров рынка. Фирма производит пресс-фитинги двух видов  — Henco PK и Henco PG. Серия PG представлена стандартными изделиями из латуни, обработанной защитным оцинкованным покрытием, тогда как пресс-фитинги PK имеют полимерный корпус из ПВДФ (поливинилденфторида). Фитинги от Henco выпускаются под трубопроводы из сшитого полиэтилена диаметром 16, 20, 26, 32 и 40 мм.

Латунные изделия могут эксплуатироваться в системах горячего водоснабжения и отопления (температурный максимум +1150), тогда как пресс-фитинги из ПВДФ предназначены для трубопроводов подачи холодной воды.

Tiemme — итальянский производитель, в ассортименте которого представлены пресс-фитинги следующих серий:

• Tiemme Cobra — линейка фитингов для труб из сшитого полиэтилена;
• Tiemme 1650- пресс-фитинг для армированных металлопластиковых труб;
• Tiemme 2670 — пресс-фитинги для трубопроводов из металлопластика транспортирующих газ.

Корпус фитингов Tiemme изготавливается из латуни, гайка для обжима — из нержавеющей стали. Температурный максимум изделий составляет +950 (кратковременная температура +1100), они выдерживают давление до 16 Бар. Диаметры — от 15 до 63 мм.

Выбирая пресс-фитинги остерегайтесь подделок, которых на рынке  достаточно много — обращайте внимание на вес (латунные фитинги массивны, низкий вес свидетельствует о том, что за латунь выдается какой-либо дешевый сплав), толщину гильзы для обжима и маркировку (буквы должны быть выгравированы, а не нанесены краской).

Инструмент для монтажа фитингов — пресс-клещи также представлены в ассортименте данных компаний. Клещи от Henco  (в комплекте идут насадки под пресс-фитинги диаметром 16 и 20 мм) обойдутся вам в 15 тысяч, от Tiemme — 14 тыс. рублей. Однако клещи от итальянской компании предназначены для использования с пресс-пистолетами, тогда как инструмент от Henco применяется для ручного обжима.

Видео

В сюжете - Монтаж системы "металлопластиковая труба -  пресс-фитинг"

В сюжете - Особенности монтажа пресс-фитингов.
