Трубопроводы пронизывают наши дома и здания, как вены и артерии пронизывают тело человека. По трубам мы доставляем к месту назначения воду, газ, уводим отходы в канализацию и т.д.
Аналогичным образом, только в куда больших масштабах, используют трубопроводы в промышленности. Очевидно, что в современных условиях мастеру сантехнику приходится прокладывать трубы по крайне нестандартным траекториям. Труба может идти ровно, затем изгибаться, переходить в другую плоскость и т.д. и т.п.
А чтобы трубопровод с подобными траекториями было относительно удобно собирать и обслуживать, придумали фитинг угловой или поворотный.
Представим, что перед вами встала необходимость собрать трубопровод, который распространяется на несколько этажей и расходится ветками по всему дому. Очевидно, что составные чего части будут находиться в разных плоскостях, постоянно поворачивать, формировать отдельные ветки, карманы и т.д.
С подключением труб по прямой траектории все более-менее понятно. А что делать, если в определенном месте труба серьезно поворачивает? Например, на девяносто градусов.
Выходов из этой ситуации два:
Скажем прямо, оба варианта хороши, но есть нюансы. Трубогиб – прекрасное изобретение человека. С его помощью нам удается достаточно точно деформировать трубы, подстраивая их под свои нужды.
Однако стоит трубогиб порядочно. Даже простейшая ручная модель обойдется вам в копеечку. При этом нельзя сказать, что ее производительности хватит на работу с крупными трубопроводами.
Да, изделия диаметром до 30-40 мм еще можно выгнуть подручными средствами или ручными инструментами, а вот все что больше – уже нельзя.
Здесь необходимо прибегать к помощи стационарных трубогибов. Они встречаются только на промышленных предприятиях, так как стоят дороже бюджетного автомобиля.
Бывает и такое, что гибка элементов трубопровода вообще недопустима из конструктивных соображений. Например, когда задача заключается в сборке многофункциональной системы снабжения, где есть куча труб, мешающих установке.
Если же применить поворотный фитинг – то все проблемы описанные выше, нас перестают волновать. Поворотный фитинг легко соединяет два любых отрезка системы, при этом требует минимум рабочего пространства.
Конечно, надежность соединения фитингами ниже общей надежности труб бесшовных, но что поделать. Иногда нужно идти на жертвы в угоду практичности. Да и не так страшен волк, как его малюют. Современный поворотный фитинг вполне способен герметично стягивать трубопровод, не ослабляясь в течение многих лет.
Виды и отличия
Поворотный фитинг на рынке встречается в большом разнообразии. Есть образца на любой вкус и запрос. Когда будете выбирать фитинг, обратите внимание на несколько главных его особенностей.
Сначала выберите тип фитинга. Бывают:
- угловые переходники;
- с запорной арматурой.
Первый вид – простейший поворотный фитинг. Состоит из цельного металлического либо пластикового корпуса. Корпус выгнут на нужный градус (от 15 до 90). На краях смонтированы либо нарезаны входы под трубы. Тип входа зависит от его конструктивных особенностей.
Поворотный образец с запорной арматурой содержит в себе механизм блокирования потока жидкости внутри системы. Преимущество производители отдают блокированию за счет применения шаровых кранов.
Внутри корпуса запорного поворотного фитинга располагается латунный шарик с продольным отверстием внутри. Шарик уплотнен резиновыми прокладками, а одна из его граней соединена с выступающим наружу краном.
Вращение крана вращает и шар, меняя его положение от закрытого (когда отверстие повернуто к корпусу) к открытому (шар с отверстием повернут параллельно потоку).
Поворотный запорный образец покупают в случае, когда надо разбить трубопровод на несколько изолированных участков, разделить ветки и т.д. Его наличие позволяет отрезать конкретную ветку, на которой он собственно и установлен, чтобы потом провести ремонтные работы либо модификацию труб, без блокирования всей системы.
Виды в зависимости от конструкции
По конструктивным разновидностям поворотные фитинги разделяют на:
Упомянутые группы – включают в себя еще несколько подгрупп. В чем-то они схожи, в чем-то совершенно различны. Каждая группа имеет свои особенности, плюсы и минусы, сферу применения и т.д.
Резьбовые поворотные соединения
Резьбовой поворотный фитинг – самый примитивный и древний представитель в своем классе. Его отличает наличие резьбы на обеих краях. Резьба используется по прямому назначению – для фиксации края изделия и самой трубы.
Раньше резьбовые образцы были в большом почете. Им не находилось достойной альтернативы, а та что была, не устраивала сантехников по разным причинам.
И действительно, резьбу ведь легко заготовить на трубе любого типа, всего-то надо применить метчик или плашку. Обслуживать ее практически не требуется, равно как и возиться со сваркой. А результат – быстро собранный трубопровод, с возможностью модификации в случае необходимости.
Все хорошо, да вот только резьба имеет свойство со временем ослабляться, ухудшая общую герметичность. Решается проблема дополнительной герметизацией за счет льна, но это только полумеры.
Существенно продвинулись в плане повышения эффективности резьбовых соединений современные образцы. Их называют компрессионными. Компрессионный поворотный фитинг – суть, тот же резьбовой, только с дополнительными уплотнительными кольцами и накидными гайками.
Кольца герметизируют стыки между трубой и входом фитинга, а накидные гайки фиксируют все вместе. Добавьте к этому возможность изолировать резьбу анаэробными гелями, и вы получите практически идеальное решение.
Фитинги такого типа допустимо использовать на любых металлических, металлопластиковых, а также некоторых видах полимерных труб.
Пресс-фитинги поворотные
Поворотный пресс-фитинг – интересный и новый экземпляр. Он состоит из цельного выгнутого корпуса, на краях которого расположены муфтовые входы с мягкими прессовочными гайками.
Преимущество пресс-фитингов в их простоте монтажа, исключительной надежности результата и сравнительно низкой цене.
Недостатки – соединение невозможно разобрать в дальнейшем, а также необходимость использовать в работе ручной обжимной пресс.
Как монтируют пресс-фитинги? Да очень легко. Модель насаживают на оба конца трубы до самого упора. Затем проверяют качество и глубину посадки. Фитинг надо смонтировать так, чтобы внутренняя и внешняя стороны его уплотнителя полностью соприкасались со стенкой трубы.
Затем внешнюю обжимную гайку запрессовывают. Вот и все дела. Гайка безвозвратно деформируется, зажимая края трубы в герметичных прокладках. Никаких тебе гаечных ключей, затяжки резьбы и т.д.
Пресс-фитинги начинали использовать на металлопластиковых трубопроводах, однако сейчас не меньшей популярностью пользуются изделия под стальные и медные трубы.

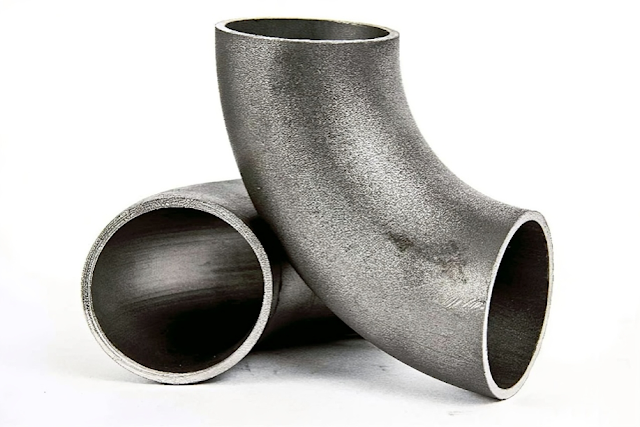

Сварные поворотные фитинги
Что первым бросается в глаза при взгляде на сварной поворотный фитинг для труб, так это его исключительная простота.
Еще бы, ведь его форма полностью повторяет обрезанный отвод трубы, выгнутый под нужный градус. Никаких тебе лишних деталей, обжимных гаек, резьбовых деталей, уплотнителей и т.д. Они здесь попросту не нужны.
Изделия такого типа наваривают на трубы с помощью сварочного аппарата. Подойдет как электросварка, так и газовая. Это если говорить о производных от стали.
Медные фитинги запаивают припоем, а пластиковые сваривают диффузионной сваркой.

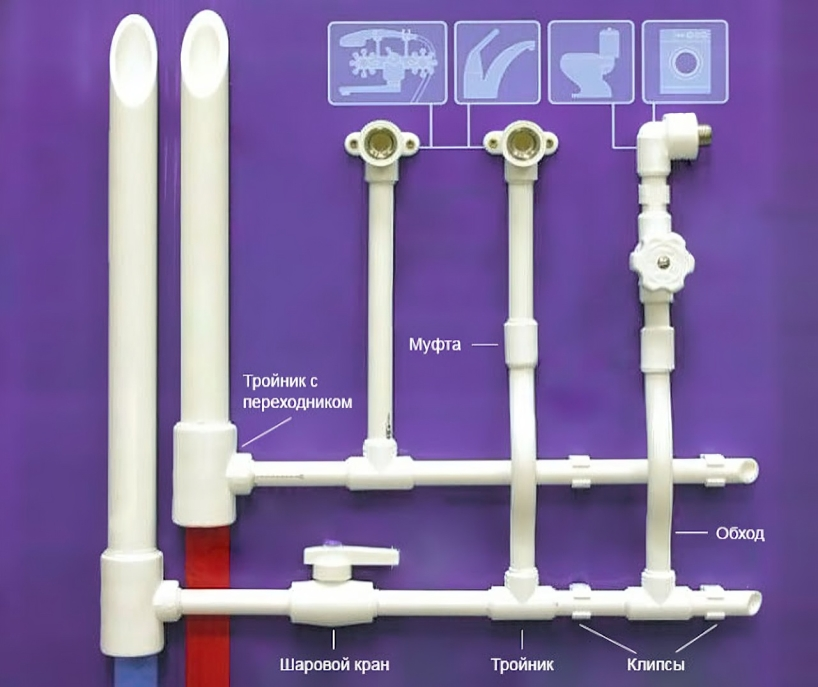

Пластиковые сварные детали монтировать, наверное, проще всего. Температура плавления пластика такова, что разогреть его можно небольшим ручным инструментом.
Он являет собой нагревательный агрегат с несколькими продольными отверстиями. С одной стороны в отверстие всовывают трубу, с другой фитинг. Затем аппарат диффузионной сварки запускают.
В течение примерно 20-40 секунд идет прогрев полимера, затем отключение устройства и застывание. Еще 5 минут ожидания – и дело сделано. Что интересно, качество сварного шва на пластиковых трубах получается даже лучше, швов стальных.
Рассматриваемый вариант для поворотных соединений подходит как нельзя лучше. Ведь на поворотах трубопроводов постоянно случаются перегрузки, а что может быть надежнее хорошо сваренной трубы? Однако после сварки разобрать систему без резки уже не выйдет, что тоже надо учитывать.
Видео
В сюжете - Пример использования угловых фитингов.
В продолжение темы посмотрите также наш обзор Обзор характеристик обратного поворотного фланцевого клапана 19ч21бр
