Шкаф управления насосами (ШУН) — виды, схемы подключения, обзор популярных моделей

Услуги сантехника в Москве и Московской области

Пробурив на дачном участке скважину и установив систему водоснабжения с погружным насосом, невольно задаешься вопросом: как сделать, чтобы насос работал более продуктивно, дольше не выходил из строя и имел несколько режимов работы? К тому же неплохо было бы автоматизировать процесс водоснабжения, особенно в том случае, если насосов два или более. Выход прост: следует установить распределительный щит или шкаф управления насосами. В этой статье мастер сантехник расскажет, что такое шкаф управления насосами (ШУН) и когда его нужно устанавливать.

Назначение и комплектация ШУН

Услуги сантехника в Москве и Московской области

Техническая начинка разных моделей отличается, так как пункты контроля имеют индивидуальную функциональную направленность. Производители предлагают готовые стандартные схемы, но они не всегда отвечают конкретным требованиям, поэтому существует такая услуга, как изготовление блока управления на заказ. Для начала постараемся рассмотреть общие позиции, объединяющие все модели.

Функциональные обязанности шкафа управления

Услуги сантехника в Москве и Московской области

Основной функцией любой распределительной станции является организация работы подключенного к ней оборудования, в данном случае – насосного. С одного пульта управления (а это удобно, если расстояние между объектами большое) эффективно производится контроль над двигателями дренажных, поверхностных, скважинных насосов.

Количество подключенных агрегатов может быть различным. Минимальное подключение – один скважинный или погружной насос, который осуществляет подачу воды и обеспечивает ее наличием всю систему водоснабжения (отопления, пожаротушения). Кроме него подключают дренажный насос, необходимый для откачки воды в бытовых и аварийных ситуациях.

Услуги сантехника в Москве и Московской области

Автоматическое включение/выключение насосных двигателей облегчает жизнь владельцев частного дома, позволяя свободное время проводить в кругу семьи, а не за ручным переключением тумблеров. Еще несколько удобных функций, которые можно «поручить» автоматике:
  • Контроль напряжения в сети, необходимого для бесперебойной работы оборудования;
  • Предохранение механизмов от перебоев электропитания и коротких замыканий;
  • Контроль уровня воды в скважине (или другом резервуаре) и реагирование на ее недостаток;
  • Фиксирование скачков давления и регулировка оптимальных параметров (остановка двигателя при достижении критической отметки, запуск при выравнивании показателей);
  • Дистанционное управление скважинными насосами, прямой доступ к которым невозможен;
  • Распределение нагрузки между несколькими агрегатами или аварийное подключение запасного варианта.
В результате централизованного автоматического управления работа насосных станций становится более производительной, а срок службы электрического оборудования заметно увеличивается. Современные электронные системы позволяют программировать механизмы и включать их в удобном режиме (например, только в дневное время).

Услуги сантехника в Москве и Московской области
Изображение корпуса и схема шкафа управления с пуско-защитной аппаратурой и платой автоматического перезапуска резервной нагрузки без уточнения конкретной модификации

Все сбои регистрируются, а во время возникновения аварийной ситуации срабатывает сигнализация. С материальной стороны – экономия энергозатрат и, соответственно, снижение платы за электроэнергию.

Услуги сантехника в Москве и Московской области
Пример структурной схемы автоматизации насосной станции с двумя подключенными насосами (380 В), в которой используется частотно-регулируемый электрический привод

Краткое описание стандартной комплектации

Услуги сантехника в Москве и Московской области

Наличие тех или иных элементов зависит от количества и категории насосов, узких или более широких технических возможностей, наличия дополнительных функций.

Услуги сантехника в Москве и Московской области
Управление насосом Напор 3.3: функциональная схема устройства. Выполняется автоматическое выключение и фиксация аварийной ситуации при перегрузке, «сухом ходе», изменении уровня воды в резервуаре

Базовая комплектация у большей части моделей, выставленных на продажу, выглядит следующим образом:
  • Прямоугольный металлический корпус с расположенной на лицевой стороне панелью управления. Конструкция панели может отличаться, но на ней обязательно присутствуют индикаторы и кнопки типа «Пуск» или «Стоп».
  • Переключатель (один или несколько), позволяющий включать/выключать насос в ручном режиме.
  • Предохранители и элементы защиты.
  • Узел контроля, регулирующий напряжение трех фаз.
  • Преобразователь частоты, необходимый для контроля над асинхронным двигателем.
  • Автоматический блок регулировки, отвечающий за плановое и аварийное отключение оборудования.
  • Комплект датчиков, показывающих давление и температуру воды.
  • Термическое реле.
  • Набор лампочек – световая сигнализация.
Основные функции, заложенные в блок управления, зависят от нескольких факторов. Например, при наличии 2 насосов, основного и дополнительного (резервного), устанавливается программа, позволяющая включать оба механизма поочередно.

Услуги сантехника в Москве и Московской области

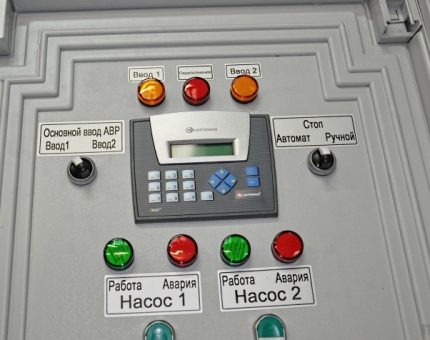

Панель управления двумя насосами, работающими в режиме резервного использования. Преимущество интервального включения – равномерное распределение нагрузки и увеличение запланированного ресурса

Датчик температуры предохраняет технику от перегрева и работы в режиме сухого хода (вероятность возникновения подобной ситуации происходит часто в скважинах с недостаточным дебитом). Автоматика останавливает работу оборудования, а при наступлении благополучных условий для забора воды вновь включает двигатель подключенного насоса.

Приборы защиты от скачков напряжения, пропадания фаз, неверного подключения предохраняют механизмы и не позволяют им работать в аварийном режиме. Они корректируют параметры сети, и только после выравнивания показателей автоматически подключают оборудование.

Примерно так же функционирует защита от перегрузок. Например, существует запрет на одновременную активизацию двух насосов, что приводит к лишним расходам и нерациональному использованию оборудования.
Обратите внимание! Практически все отлаженные системы имеют возможность перехода с полностью автоматизированного управления на ручное. Это необходимо для технического обслуживания, ремонтных работ, замены изношенных или перегоревших деталей
Предположим, если вышел из строя один насос, его можно беспрепятственно извлечь и отправить в ремонт, отключив автоматику и используя ручное управление.

Дополнительные опции и возможности

Услуги сантехника в Москве и Московской области

Различные производители включают в основной комплект дополнительные функции, расширяющие возможности управления. Например, компания Alta Group предлагает систему АВР – включение резервного питания в автоматическом режиме. Необходимость этой функции объясняется тем, что работа насосной станции является частью системы жизнеобеспечения дома, следовательно, сеть должна работать в постоянном режиме.

Принцип работы АВР следующий: как только происходит остановка основного электропитания, автоматически вводится резервная сеть. Она действует до возобновления работы основного источника.

При его включении интеллектуальная система проверяет оптимальность параметров, и только при положительном отклике вновь подключает основную сеть. Если анализ тестов неудовлетворительный, система продолжит работу от резервного источника.

Низкие температуры и высокая влажность – враги электронной начинки шкафа, поэтому производители предлагают услугу дополнительного утепления. Она актуальная для северных регионов и для любых областей, если оборудование находится на улице.
Обратите внимание! Так называемый «теплый пакет» — это слой утеплителя, проложенный с внутренней стороны. Теплоизолированные ШУНы эксплуатируются при достаточно широком температурном диапазоне – от -40ºС до +55 ºС
Довольно распространенное дополнение, позволяющее защитить двигатели насосов от перегрузки, — система плавного пуска. Она заключается в аккуратном, постепенно нарастающем режиме подачи напряжения, благодаря которому двигатель предохраняется от резкого старта, вводится в работу медленно и бережно.

Современная функция диспетчеризации позволяет управлять насосными станциями на расстоянии. Системы дистанционного оповещения постоянно подключены к GPRS, радиомодему или Интернету, благодаря чему в аварийной ситуации незамедлительно включается система блокировки, а сигнал передается на принимающее устройство (телефон или ноутбук).

Удобная опция, позволяющая задавать определенную программу, возможна благодаря использованию контроллера. Он в автоматическом режиме способен самостоятельно повлиять на работу насосов, подключить дополнительные приборы, оптимизировать функционирование системы в целом.
Обратите внимание! Индикация подразумевает расположение на крышке шкафа электронного табло с показаниями напряжения и силы тока, а также статистических данных: количества пусков, рабочих часов двигателей, объема воды
Еще одна удачная опция, позволяющая получить информацию об остановке системы или возникновении аварийной ситуации, — установка световой сигнализации и сирены. При наступлении форс-мажорных обстоятельств проблесковый маячок загорается ярким светом, а специальное звуковое устройство подает громкий повторяющийся сигнал.

Образцы электронно-технических схем подключения

Услуги сантехника в Москве и Московской области

Сборка оборудования происходит в производственных условиях, там же составляются принципиальные схемы шкафа управления насосами. Наиболее простыми являются схемы подключения одного насоса, хотя комплект дополнительных приборов может усложнить установку.

В качестве образца возьмем ШУН-0.18-15 (компания Рубеж), предназначенный для ручного и автоматического управления электроприводами насосной станции. Схема управления выглядит следующим образом:

Услуги сантехника в Москве и Московской области
На крышке корпуса расположены кнопки включения/выключения, тумблер, отвечающий за выбор режима работы, комплект индикаторов, сигнализирующих об исправности системы

Производитель реализует 19 базовых исполнений, которые отличаются мощностью электродвигателя насосной станции – от 0,18 кВт до 55-110 кВт. Внутри металлического корпуса находятся следующие элементы:
  • Автоматический включатель;
  • Реле защиты;
  • Контактор;
  • Источник резервного питания;
  • Контроллер.
Для подключения необходим кабель с сечением 0,35-0,4 мм².

Услуги сантехника в Москве и Московской области
Образец подключения модели ШУН-0.18-15 (для дренажного или пожарного насоса) от производителя Рубеж с одним приводом и контроллером, регулирующим работу оборудования

ШУНы Грантор, предназначенные для дренажных работ, управляют асинхронным двигателями и имеют два варианта управления: ручной и автоматический. Ручная регулировка производится с лицевой панели корпуса, автоматическая действует от внешних сигналов реле (электродных или поплавковых).

Услуги сантехника в Москве и Московской области
Тройная схема с изображением работы шкафа на 1, 2 и 3 насоса с поплавковой автоматикой. При наличии 2 и более насосов предлагается распределение нагрузки между рабочим и резервным оборудованием

Принцип работы ШУНа в автоматическом режиме: с критическим понижением уровня воды и срабатыванием поплавка №1 останавливается работа всех насосов. При нормальном состоянии уровня жидкости срабатывает поплавок №2 и запускается один из насосов. При срабатывании других поплавков, находящихся на более высоких уровнях, вводятся остальные агрегаты.

Особенности установки станций контроля

Услуги сантехника в Москве и Московской области

Все без исключения исполнения ШУН являются сложными устройствами, работающими от электрической сети, а это значит, что устанавливать, вводить в эксплуатацию, обслуживать и ремонтировать оборудование необходимо согласно инструкции производителя. Правила, изложенные в инструкциях различных моделей, могут отличаться, так как конструкции механизмов и технические характеристики также различны.

Услуги сантехника в Москве и Московской области

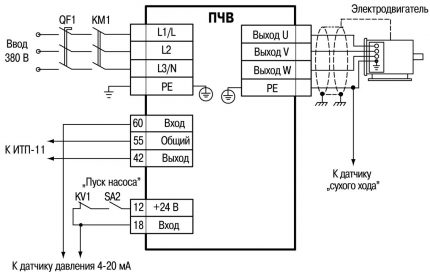

Схема электрических соединений шкафа управления насосным оборудованием ОВЕН ШУН 1. Благодаря использованию фирменных частотных преобразователей ОВЕН экономия электроэнергии достигает 35%

Несколько общих важных правил:
  • Монтаж производится в зоне, защищенной от взрывов.
  • Температура и влажность в помещении должны соответствовать параметрам, обозначенным производителем (например, температура от 0ºС до +30ºС).
  • Подключение электрооборудования должно производиться лицом, имеющим специальный допуск.
  • Параметры ШУН должны совпадать с параметрами всего подключаемого оборудования.
  • Монтаж выполняется согласно принципиальным схемам, приведенным в приложении к инструкции.
  • Сечение кабеля должно совпадать с данными, указанными в инструкции.
Бытовые станции управления, расположенные в частном секторе, подчиняются тем же требованиям, что и производственные пункты контроля. Их необходимо установить в сухом и теплом месте, удобном для обслуживания. Это может быть цокольный этаж, специально отведенное помещение, пристройка к дому или защищенная подсобка.
Обратите внимание! В отличие от больших промышленных шкафов, бытовые модели компактны и легки, поэтому чаще всего они выпускаются в настенном исполнении
Подключение следует производить после того, как полностью установлена система водоснабжения, подведен напорный трубопровод, проложены кабели, собраны узлы, проведена изоляция всех электрических элементов. Подключив ШУН, следует проверить его работу и в ручном, и в автоматическом режиме.

Техническая поддержка и сервисное обслуживание

Услуги сантехника в Москве и Московской области

Некоторые компании по производству шкафов управления заявляют, что технического обслуживания не требуется. Это действительно так, однако необходима регулярная проверка блока управления эксплуатирующей организацией. Существует периодичность, установленная производителем, и для правильной работы всех устройств ее необходимо придерживаться в обязательном порядке.

Перед осмотром или заменой каких-либо деталей необходимо отключить напряжение и заблокировать оборудование от повторного включения. Самостоятельно можно проверить надежность соединений. Список потенциальных неисправностей, как и возможные способы их устранения, обычно также указывается производителем.

Например, простейшая неисправность – не загорается лампочка, сигнализирующая о подключении системы к электрическому кабелю. Возможны три причины: отсутствует напряжение в сети, сломался автоматический выключатель или перегорела лампа. Соответственно, решением проблемы будет подача напряжения, замена выключателя или лампы.

Если возникла неисправность, которую самостоятельно не устранить, необходимо обратиться к специалистам в сервисный центр.

Краткий обзор популярных моделей

Услуги сантехника в Москве и Московской области

Хотя существует возможность изготовления ШУН на заказ, многие компании предлагают базовые модели. Их сборку производят, ориентируясь на потребительский спрос. Предлагаем краткое описание шкафов, которые можно приобрести или заказать на официальных сайтах компаний или в интернет-магазинах.

Шкафы управления Grundfos Control MP204 рассчитаны на автоматическое функционирование и защиту одного насоса. Параметры могут настраиваться в ручном и автоматическом режиме, причем существует два пороговых значения: первое – предупреждение, второе – аварийное отключение. Журнал отключений с перечислением причин реагирования хранится в памяти.

Технические характеристики:
  • Напряжение – 380 В, 50 Гц
  • Мощность двигателей подключаемого оборудования – от 1,1 до 110 кВт
  • Температурный диапазон – от -30°С до +40 °С
  • Степень защиты: IP54
Преимуществом является возможность передачи данных CIU и регулировка параметров через Grundfos GO.

Станции управления насосными агрегатами (СУН) от компании НПО СТОИК. Предназначены для автоматического управления погружными, скважинными, дренажными насосами, способны обслуживать от 1 до 8 подключений.

Технические характеристики:
  • Напряжение – 380 В, 50 Гц
  • Мощность двигателей подключаемого оборудования – от 0.75 до 220 кВт
  • Температурный диапазон – от -10°С до +35 °С
  • Степень защиты: IP54
Среди базовых функций – автоматическое включение вентиляции, если показатель температуры внутри шкафа поднимается выше нормы.

Многофункциональные шкафы марки Грантор предназначены для обслуживания циркуляционных и дренажных систем. Возможные режимы работы: циркуляция и дренаж по аналоговому датчику или по реле давления. Два варианта алгоритма работы предполагают совместное или поочередное включение насосов.

Технические характеристики:
  • Напряжение – 1х220 В или 3х380 В, 50 Гц
  • Мощность двигателей подключаемого оборудования – до 7,5 кВт на каждый двигатель
  • Температурный диапазон – от 0°С до +40 °С
  • Степень защиты: IP65
При возникновении аварийной ситуации и поломки электродвигателя насоса (по причине короткого замыкания, перегрузки, перегрева) происходит автоматическое отключение оборудования и подключение резервного варианта.

Линейки SK-712, SK-FC, SK-FFS марки Wilo предназначены для управления несколькими насосами – от 1 до 6 штук. Несколько автоматических схем упрощают работу насосных станций.

Технические характеристики:
  • Напряжение –380 В, 50 Гц
  • Мощность двигателей подключаемого оборудования – от 0,37 до 450 кВт
  • Температурный диапазон – от +1°С до +40 °С
  • Степень защиты: IP54
В процессе эксплуатации все технологические параметры отображаются на дисплее. В случае возникновения аварийной ситуации высвечивается код ошибки.

Видео

В сюжете - Обзор шкафов марки Вектор


В сюжете - Как сделать простейший ШУН своими руками


В сюжете - Обзор модуля управления насосами Danfoss MCX CWS


Применение шкафов управления насосами позволяет эффективно использовать ресурсы скважинного или дренажного оборудования и экономить электроэнергию. Зная технические характеристики своей насосной станции, вы можете приобрести базовую модель ШУН или сделать заказ по индивидуальной схеме.

В продолжение темы посмотрите также наш обзор Монтаж системы Умный дом
