Разновидности трубопроводной арматуры

Услуги сантехника в Москве и Московской области

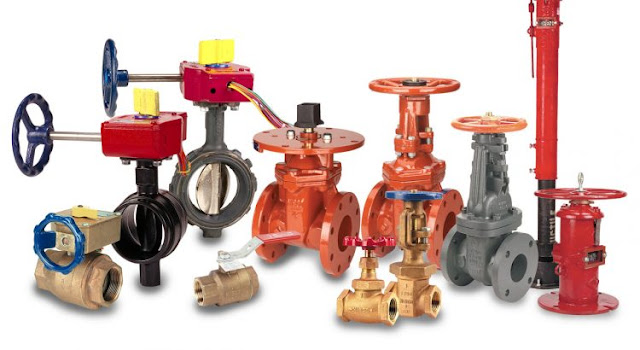

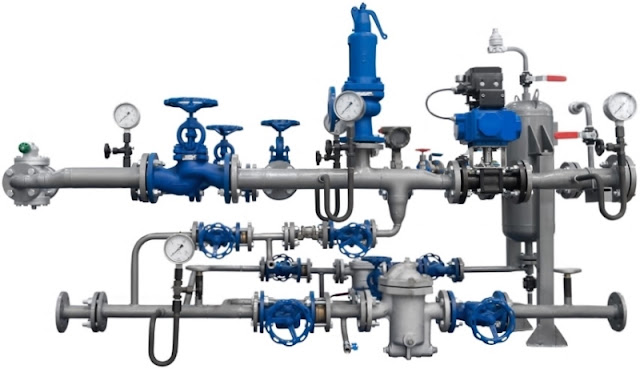

Арматура для трубопроводов  — сортамент конструкций, устанавливаемых на трубопроводы с целью управления транспортируемой средой посредством изменения фактической площади проходного сечения трубы. Технические требования и номенклатура трубной арматуры промышленного и бытового типа приведены в нормативном документе ГОСТ №52720 «Арматура трубопроводная».

В данной статье мастер сантехник рассказывает о классификации трубопроводной арматуры. Мастер сантехник рассмотрит ее разновидности, функциональное назначение, конструктивные особенности и изучим маркировку арматурных изделий.

Классификация трубной арматуры

Услуги сантехника в Москве и Московской области

Согласно положениям ГОСТ, трубная арматура разделяется на группы исходя из следующих факторов:
  • функциональное назначение;
  • сфера применения;
  • способ управления устройством;
  • способ соединения с трубопроводом;
  • принцип герметизации.
Основной параметр классификации — функциональное назначение, согласно ему выделяют следующие виды трубопроводной арматуры:
  • Запорная арматура — конструкции, предназначенные для полного перекрытия потока циркулирующей по трубопроводу среды. Запорные изделия, в свою очередь, делятся на — спускную арматуру (используется для удаления транспортируемой среды из трубопровода) и контрольную арматуру (перекрывает поток и подает рабочую среду в контрольно-измерительные приборы).
  • Регулирующая арматура — применяется для регулировки пропускной способности трубопровода. Делится на дроссельную — снижает рабочее давление в трубопроводе за счет увеличения гидравлического проточного сопротивления, и запорно-регулирующую — объединяет в себе функции двух видов арматуры, наиболее часто используемая трубная арматура на сегодняшний день.
  • Защитная (отсечная) арматура — установка отсечной арматуры выполняется для защиты подключенного к трубопроводу оборудования и самой магистрали в аварийных ситуациях. Арматура перекрывает и отключает вышедшею из строя часть трубопровода из кольца циркуляции, что дает возможность произвести требуемые ремонтные работы. Разновидностью защитной арматуры является обратная арматура, которая предотвращает возможность обратного потока циркулирующей среды.
  • Предохранительная арматура — конструкции, в автоматическом режиме сбрасывающие избыток давления в системе, что защищает оборудование и магистраль от перегрузок.
  • Распределительная арматура — установка выполняется в два смежные трубопровода при необходимости объединения и смешивания их потоков.
  • Соединительная арматура — конструкции, используемые для стыковки трубопроводов либо разводки магистрали на несколько каналов. К данной группе относятся всевозможные тройники, отводы, крестовины и т.д. Материал изготовления соединительной арматуры соответствует материалу трубопровода (налажено производство как стальных, так и полипропиленовых и полимерных изделий).
В зависимости от сферы применения, вся трубопроводная арматура делится на промышленную и бытовую. Бытовая арматура применяется для газовых трубопроводов, водопроводов и труб отопления. Класс промышленной арматуры, в свою очередь, делится на следующие группы:
  • паровая;
  • водяная;
  • нефтяная;
  • химическая;
  • газовая;
  • пищевая.
В отдельную подгруппу относится судовая арматура, используемая на военных и гражданских кораблях, которая имеет повышенный класс надежности.

По способу управления трубопроводная арматура делится на два вида — автоматическая и управляемая. Управляемая арматура может иметь несколько типов приводов:
  • ручной привод;
  • механический привод (электрического, пневматического, гидравлического либо электромагнитного типа);
  • дистанционный привод — регулирующая конструкция, которая удалена от арматуры и соединяется с ней посредством передачи (вала, троса, шестеренок либо подшипников)
В зависимости от способа присоединения к трубопроводу, трубозапорная арматура бывает:
  • фланцевой;
  • муфтовой;
  • цапковой;
  • штуцерной;
  • приварочной.
Для трубопроводов, изготовленных из полимерных труб (полипропиленовых, полиэтиленовых либо металлопластикорвых), чаще всего используются конструкции штуцерного типа — это наиболее распространенная арматура в бытовой эксплуатации, тогда как промышленная арматура, как правило, фланцевая либо муфтовая.

Услуги сантехника в Москве и Московской области

Последний фактор классификации — принцип герметизации арматуры, согласно которому конструкции делятся на:
  • сальниковые — в месте стыка арматуры и торцевой части трубопровода размещаются сальники из асбеста, графита, фторопласта либо резиновые уплотнительные кольца;
  • сильфонные — вместо эластичных материалов для уплотнения используются металлические сильфоны гофрированного типа;
  • мембранные — конструкции, в которых мембрана одновременно выполняется уплотнительную и запорную функцию;
  • шланговые — в качестве уплотнительного материала используется пережимаемый резиновый шланг.
Маркировка трубопроводной арматуры

Маркировка трубопроводной арматуры выполняется в соответствии с положениями ГОСТ №4666-75 «Арматура трубопроводная». Маркировка состоит из ряда чередующихся букв и цифр, пример — 30с941нж2, где:
  • 30 — тип арматуры (задвижка);
  • с — материал изготовления (углеродистая сталь);
  • 9 — тип привода (электрический);
  • 41 — номер модели;
  • нж — тип уплотняющего материала (сильфонный уплотнитель из нержавеющей стали);
  • 2 — вариант исполнения.
Расшифровку каждой номенклатурной составляющей маркировки вы можете найти в таблицах ЦКБА (Центральное конструкторское бюро арматуростроения).

Типы трубопроводной арматуры

Услуги сантехника в Москве и Московской области

Запорная трубопроводная арматура, наиболее распространенная разновидность арматурных изделий, имеет несколько конструктивных вариантов исполнения. Трубозапорная арматура делится на следующие типы:
  • задвижка;
  • заслонка (дисковый затвор);
  • вентиль (клапан);
  • кран.
Задвижка — трубозапорная арматура, в которой перекрывающая конструкция перемещается параллельно движению циркулирующего потока. Существует две разновидности задвижек — клиновые и параллельные. В клиновых задвижках поток перекрывается затвором, в котором уплотнители размещены под углом друг к другу. Затвор, в зависимости от конструктивного исполнения, может быть жестким, эластичным либо выполненным в виде двух дисков из легированной стали.

Задвижки делятся на виды согласно типу затвора. Конструкции с вращаемым (не выдвижным) шпинделем, применяются в трубопроводах, транспортирующих коррозийно нейтральные среды, длительное пребывание в которых шпинделя не провоцирует разрушение материала (нефть, вода), во химической промышленности практикуется установка заглушек с выдвижным шпинделем.  Мощные стальные задвижки способы выдерживать давление потока до 25 мПа.

Услуги сантехника в Москве и Московской области

Вентиль — арматура, выполняющая перекрытие потока за счет возвратно-поступательного движения затвора внутри трубопровода. Вентиль, в большинстве случаев, имеет плоский затвор , сечение которого соответствует внутреннему диаметру трубы. Вентиля изготавливаются с фланцевым соединением, обеспечивающим высокий уровень герметичности.

В зависимости от материала вентиль может быть чугунным, стальным (нержавейка либо легированная сталь) либо бронзовым. Существуют прямоходные, угловые и смесительные вентили, установка последних выполняется при необходимости поддержания требуемой температуры, концентрации либо плотности транспортируемой среды.

Заслонка — арматура, перекрывающая трубопровод за счет вращения вокруг собственной оси запирающего диска. Заслонки конструктивно схожи с вентилями, однако они имеют значительно меньшие габариты  и более обширную сферу использования — данная арматура, помимо промышленности, востребована в тепло и водоснабжении, канализационных системах.

Кран — наиболее распространенная разновидность запорно-регулирующей арматуры в бытовой эксплуатации. Запирающая часть в кране размещается по направлению потока циркулирующей среды, она может выполняться в виде шарового либо конусного элемента.

Запорные краны могут устанавливаться на трубопроводы, транспортирующие жидкую либо газообразную среду. К преимуществам данной арматуры относятся компактные габариты, простота и ремонтопригодность конструкции, минимальное время активации.

В зависимости от тип конструкции краны могут быть проходными, угловыми либо смесительными (трехходовыми), в которых к центральному выходному отверстию подсоединены два входных патрубка, что позволяет смешивать несколько рабочих сред между собой.

Кран — оптимальный выбор запорно-регулирующей арматуры не только для стальных, но и для полипропиленовых трубопроводов.

Видео

В сюжете - Принцип работы трубопроводной арматуры


В продолжение темы посмотрите также наш обзор Как выбрать хороший шаровый кран
