Лотки для ливневой канализации — материал изготовления, размеры и особенности

Услуги сантехника в Москве и Московской области

Ливневая канализация предназначена для отвода с придомовой территории воды, которая попадает туда естественным путем с природными осадками (дождем и снегом). Отведение воды помогает сохранить участок сухим и продлевает жизнь фундаменту строений. Центральный элемент дренажной системы — водоотводный лоток. С его устройством, разновидностями и особенностями монтажа мастер сантехник познакомит вас в этой статье.

Устройство и типы ливневой канализации

Услуги сантехника в Москве и Московской области

В состав системы отведения осадков входит большое количество компонентов, каждый из которых предназначен для выполнения определенных целей:
  • Дождеприемники для сбора воды – поддоны, воронки, линейные лотки;
  • Элементы, служащие для перемещения воды к ливневым колодцам или другим пунктам назначения – трубы, желоба, пластиковые или бетонные лотки для ливневой канализации;
  • Смотровые колодцы, служащие для наблюдения за всей системой;
  • Специальные фильтры, которые удерживают различный мусор, попадающий в систему с водой, и уберегают ее от загрязнения.
Все эти элементы достаточно просто объединяются в единую систему, тип которой зависит от особенностей территории или личных предпочтений. Ливневая канализация может быть проложена на небольшой глубине в грунте, или же смонтирована по поверхности.

По способу сбора воды, ливневая канализация может быть точечной или линейной. В первом случае дождеприемник монтируется под землей с выходом под водостоком. Отверстие, через которое в систему поступает вода, обязательно должно быть защищено специальной решеткой, чтобы в него не попадал различный мусор. Линейная канализация монтируется на поверхности и представляет собой траншеи небольшой глубины, созданные для установки водоотводных лотков. Во втором случае решетки для водоотводных лотков прокладываются по всей протяженности системы и выполняют ту же защитную функцию, что и в точечной канализации.

Точечная система хороша в том случае, когда дождевую или талую воду необходимо отводить только с поверхности крыши. Если же вам нужен эффективный водоотвод с большой территории, то имеет смысл устройство линейной системы, так как она способна охватить большую территорию, а ее монтаж относительно простой.
Обратите внимание! При обустройстве ливневой канализации любого типа следует учитывать, что лотки обязательно должны быть уложены под уклоном в ту сторону, в которую планируется отвод воды
Расчет системы ливневого водоотведения

Услуги сантехника в Москве и Московской области

Устройство ливневой канализации из лотков своими руками – дело относительно несложное, но для его реализации потребуется произвести ряд расчетов. Эти расчеты позволят не только точнее спроектировать систему, но и сэкономить финансы за счет приобретения ровно того количества элементов, которое потребуется для максимально эффективного водоотвода.

Для расчета ливневой канализации потребуются следующие данные:
  • Периодичность выпадения осадков в вашем регионе, а также мощность снежного покрова. Последний параметр необходим для расчета отведения талых вод;
  • Среднее количество осадков в регионе. Этот показатель выражается в миллиметрах и соответствует толщине слоя выпавшей воды;
  • Площадь стока. В случае с линейной канализацией это будет общая площадь территории, с которой планируется отведение воды, а с точечной – площадь кровли;
  • Расположение уже имеющихся на участке подземных коммуникаций;
  • Полная характеристика грунтов на территории.
Выбрать и купить водоотводный лоток нужного типа можно только в том случае, если при проектировании системы учтены все эти параметры, иначе ливневая канализация не будет максимально эффективной.

Объем воды, который система должна отводить, рассчитывается путем произведения трех множителей: числового выражения интенсивности осадков, площади поверхности (с которой требуется отводить воду) и поправочного коэффициента. Данные о количестве осадков можно получить на местной метеорологической станции. Последнее значение является постоянным и зависит от типа покрытия территории:
  • 0,4 – территория, засыпанная щебнем;
  • 0,85 – бетонное или железобетонное покрытие;
  • 0,95 – асфальтированные дорожки и площадки;
  • 1 – крыши.

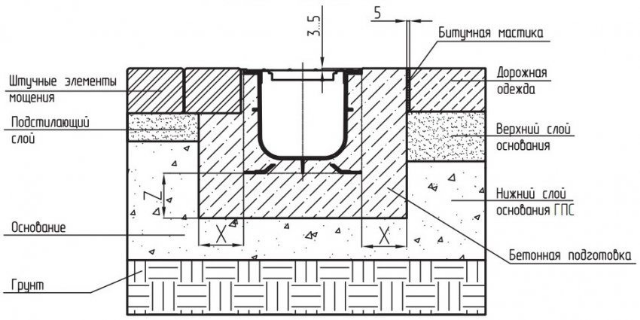

Глубина монтажа водоотводных лотков зависит от размера изделия и планируемого типа системы. При этом нужно учитывать наличие на территории системы дренажа: ливневая канализация всегда должна прокладываться выше нее. Средняя глубина установки стока обычно составляет 0,3 м для лотков, диаметр которых не превышает 50 см, и 0,7 м – для лотков большего размера.

Разновидности лотков

Услуги сантехника в Москве и Московской области

Основным элементом системы ливневой канализации любого типа являются специальные лотки, по которым вода отводится с территории. Они выполняются из различных материалов и различаются рядом характеристик, основной из которых считается максимально допустимая нагрузка. В соответствии с этим параметром лотки подразделяются на следующие классы:
  • А15 – используются для монтажа системы ливневой канализации на приусадебных участках, спортивных площадках, в парках и пешеходных зонах. Максимальная нагрузка составляет 1,5 т;
  • В125 – лотки этого типа выдерживают нагрузку в 12,5 т и могут быть использованы для отведения воды с автомобильных парковок, в гаражных кооперативах, а также на дорогах для легковых авто;
  • С250 – применяются на заправочных станциях, автомойках и в других зонах автомобильного сервиса. Выдерживают нагрузку в 25 т;
  • D400 – лотки ливневой канализации данного типа широко используются на промышленных предприятиях небольшого размера, в транспортных терминалах, промышленных зонах и на автомобильных дорогах с высоким уровнем трафика. Максимальная нагрузка составляет 40 т;
  • Е600 – монтируются на складах, крупных предприятиях, причалах, в центрах логистики. Нагрузка – 60 т;
  • F900 – самый устойчивый к физическим нагрузкам тип, способный выдерживать до 90 т. Используется для отвода воды с аэродромов, военных баз и мест, где используется различная сверхтяжелая техника.
Второй значимый параметр, по которому различаются лотки, это их пропускная способность. Она зависит от гидравлического сечения конструкции, которое определяется ее высотой и шириной.

Услуги сантехника в Москве и Московской области

Что касается материалов, то для производства лотков используются следующие варианты:
  • Бетон или армированный железобетон;
  • Пластик;
  • Различные металлы и сплавы, например, чугун;
  • Композитные материалы.
Бетонные и железобетонные водоотводные лотки

Услуги сантехника в Москве и Московской области

Использование бетонных или ЖБ водоотводных лотков имеет смысл тогда, когда планируется отвод воды с территории, постоянно подвергающейся большим нагрузкам. Это может быть оживленная автострада, стоянка для автомобилей и многие другие места. Цена бетонных водоотводных лотков немного выше, чем пластиковых, но ниже, чем композитных, а их эксплуатационные характеристики находятся на высоком уровне.

Помимо способности выдерживать большие нагрузки, бетонные изделия характеризуются повышенной устойчивостью к разным неблагоприятным воздействиям и погодным условиям. Они не ржавеют, стойко переносят постоянное воздействие химических веществ, например, топлива. Кроме того, простота конструкции обуславливает длительный срок эксплуатации. Как правило, бетонные лотки изготавливаются с расчетом на отвод большого количества воды, поэтому системы на их основе обладают высокой пропускной способностью.

К недостаткам бетонных и железобетонных конструкций можно отнести их большой вес, который существенно затрудняет монтаж ливневой канализации своими силами, для этого необходимо применение специализированной техники.
Обратите внимание! Все варианты водоотводных лотков ЖБИ имеют специальные пазы, которые при монтаже совмещаются, что исключает возможность протекания. Это значит, что бетонные лотки можно просто соединять друг с другом без необходимости дополнительной заделки швов
Согласно ГОСТ, бетонные водоотводные лотки могут выпускаться с различными параметрами. Таким образом, ширина гидравлического сечения может варьироваться в пределах от 100 до 500 мм, высота – от 90 до 760 мм, а длина одного желоба обычно составляет 1000 мм.

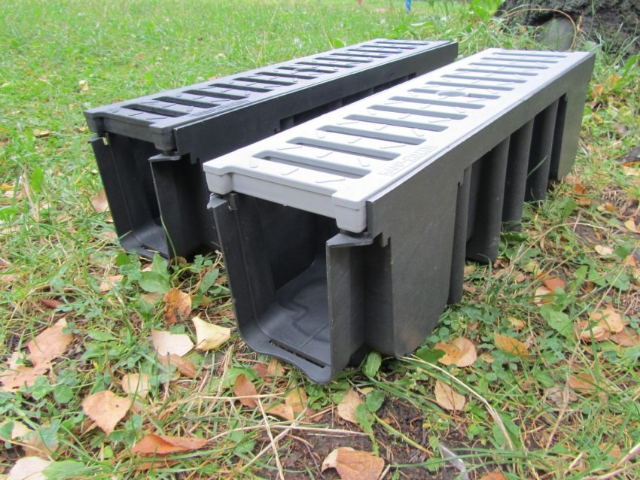

Пластиковые водоотводные лотки с пластиковой решеткой

Услуги сантехника в Москве и Московской области

Использование пластиковых лотков для ливневой канализации часто встречается в частном строительстве, а также при обустройстве парковых и садовых зон, пешеходных дорожек и других территорий, которые не подвергаются большой нагрузке. Такой тип изготавливается из прессованного полиэтилена или пропилена и отличается следующими преимуществами:
  • Небольшой вес отдельных элементов по сравнению с бетонными или полимербетонными водоотводными лотками;
  • Простота и удобство транспортировки;
  • Возможность легко осуществить монтаж пластиковых водоотводных лотков своими силами без использования специализированной строительной техники;
  • Устойчивость к воздействию влаги, а также к перепадам температуры;
  • Длительный срок эксплуатации.
Для того чтобы увеличить показатели прочности и износостойкости пластиковых конструкций, они снабжаются специальными фигурными ребрами. Изделия могут различаться по цвету и форме. Идущая в комплекте с пластиковым водоотводным лотком решетка обычно изготавливается из того же полимера или из облегченной стали. Второй вариант прочнее и надежнее.

Прежде чем купить пластиковый водоотводной лоток с решеткой и приступить к монтажу ливневой канализации на его основе, следует учесть один момент. За счет гладкой поверхности материала, изделия из пластика обладают более высокой проходимостью, чем из других материалов. Это означает, что систему отвода воды на их основе можно делать с меньшим уклоном, чем из бетонных или композитных лотков.

Размеры пластиковых водоотводных лотков могут быть различными. Гидравлическое сечение обычно составляет от 70 до 300 мм, стандартная длина одного сегмента – 1000 мм. Масса может составлять от 1,5 до 20 кг, максимальный параметр рассчитывается в комплекте с металлической решеткой.

Водоотводные лотки из композитных материалов

Услуги сантехника в Москве и Московской области

Композитные желоба для ливневой канализации изготавливаются в двух вариантах:
  • Полимербетонные – состоят из смеси пластика и бетона.
  • Полимерпесчаные – смесь бетона, пластика и песка с добавлением специальных присадок.
По своим эксплуатационным характеристикам композитные лотки находятся примерно посередине между бетонными и пластиковыми. Они могут похвастаться более легким весом, чем у железобетонных лотков для ливневой канализации, однако не такие легкие как желоба из пластика. Также они характеризуются повышенной прочностью и износостойкостью, но не способны выдерживать настолько большие нагрузки, как бетонные. Подобно пластиковым изделиям они обладают гладкой поверхностью, что улучшает проходимость системы.

В данном случае для защиты системы от мусора используются различные варианты решеток для водоотводных лотков: чугунные или пластиковые.

При монтаже водоотводных лотков из композитных материалов используются такие же специальные пазы, как и при монтаже бетонных желобов, поэтому дополнительная обработка стыков не нужна.

Гидравлическое сечение желобов из полимербетона составляет от 100 до 200 мм, из полимерного песка – 70-150 мм. Длина одного лотка, как и в других случаях, стандартизирована и составляет 1000 мм.

Металлические желоба для ливневой канализации

Услуги сантехника в Москве и Московской области

Желоба для ливневой канализации из металла – далеко не самый популярный вариант, и у этого есть ряд причин. Металл больше других материалов подвержен воздействию коррозии от регулярного контакта с водой. Чтобы такое изделие прослужило как можно дольше, слой металла должен быть достаточно толстым, что напрямую влияет на вес конструкции. Обычно в качестве материала для изготовления металлических желобов используется чугун, который является очень тяжелым. Соответственно, монтаж системы из металлических желобов становится невозможным без применения специализированной техники.

Цена лотков для ливневой канализации из металла также заметно выше, чем бетонных и даже пластиковых. Поэтому используют такой вариант только тогда, когда это действительно необходимо.
Обратите внимание! Хорошим компромиссом в таком случае становится использование желобов со стальной решеткой. Цена бетонного водоотводного лотка с чугунной решеткой ниже, чем у цельнометаллического изделия, а решетка из металла характеризуется привлекательным внешним видом и длительным сроком эксплуатации
Как выбрать лотки для ливневой канализации

Услуги сантехника в Москве и Московской области

На современном строительном рынке представлено большое количество разновидностей желобов для устройства системы отвода воды с территории.

При покупке необходимо обращать внимание не только на размер водоотводных лотков, но и на следующие характеристики:
  • Материал изготовления – один из важнейших параметров, от которого напрямую зависит не только цена, но и простота транспортировки и монтажа, а также скорость обустройства системы, что иногда является очень важным;
  • Наличие заводского уклона для стока воды – устройство водоотводного лотка с уклоном сослужит хорошую службу там, где необходимо обеспечить отвод воды на ровном участке, а также там, где нет возможности создать уклон искусственно;
  • Качество пазов для соединения желобов между собой – от этого параметра зависит герметичность всей системы, если лотки будут неплотно соединяться между собой, то часть воды будет уходить в грунт. К слову, при монтаже пластиковых водоотводных лотков возможно использование специальной защелки, которая служит для повышения надежности соединения желобов между собой.
Кроме того, стоит обращать внимание на главный декоративный элемент системы – решетку. Она должна не только привлекательно выглядеть, но и эффективно выполнять свою основную функцию, то есть защищать систему от попадания в нее мусора. Для этого решетка должна обладать мелкоячеистой структурой.

Установка лотков ливневой канализации

Услуги сантехника в Москве и Московской области

Основным правило монтажа системы ливневой канализации из лотков выступает требование соблюдения постоянного угла наклона в сторону водоотвода. Для разных видов материалов и форм она может быть:
  • Бетона и полимербетона от 3 до 5 градусов;
  • Пластика и полимерпесчаных видов от 2 до 5 градусов.
Уклон выбирается в зависимости от площади водостока – чем ответственнее участок и больше площадь, тем больше должна быть пропускная способность лотка и угол наклона.

Услуги сантехника в Москве и Московской области

При прокладке в различных условиях важную роль играет материал покрытия площадки, но в любом случае под установку лотка подготавливается поверхность и именно лоток устанавливается первым.

Инструмент

Услуги сантехника в Москве и Московской области

Монтаж водоотводных лотков вполне реально выполнить своими руками. Для этого вам потребуется желание, техническая смекалка и набор инструмента.

Инструмент необходим самый обычный:
  • Лопата,
  • Болгарка,
  • Уровень,
  • Нитка,
  • Маркер,
  • Резиновый молоток,
  • Мастерок,
  • Таз для раствора,
  • Строительный нож,
  • Зубило,
  • Обычный молоток.
Кроме того, технология предполагает наличие чертежа или схемы, по которой будет производиться монтаж лотков. Если профессионального документа у вас нет, начертите схему монтажа «от руки», чтобы в процессе работы ничего не перепутать.

Услуги сантехника в Москве и Московской области

Поэтапный монтаж

В состав дренажной системы входят лотки и пескоулавливатель. Последний устанавливают в самой нижней точке. Из него вода попадает в канализационную трубу.

Услуги сантехника в Москве и Московской области

Внутри пескоулавливателя есть специальная корзина, где скапливается оседающий мусор и песок. Не забывайте ее чистить!

Инструкция по монтажу бетонных лотков:

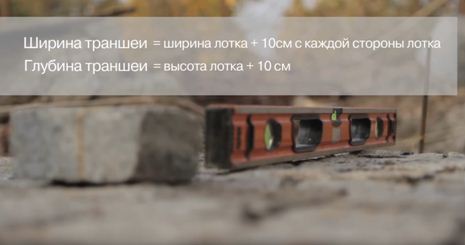

Шаг №1 - Траншея

Согласно чертежу или схеме выкапываем траншеи. Их ширина должна быть на 20 см больше, чем ширина лотка, а высота — на 10 см больше, чем высота лотка. То же касается пескоулавливателя.

Услуги сантехника в Москве и Московской области

Шаг №2 - Отверстие для стыковки

В нашей схеме планируется стыковка лотка с пескоулавливателем под прямым углом. Выставляем элементы и отмечаем место входа карандашом.

Услуги сантехника в Москве и Московской области

Шаг №3 - Резка отверстия

Вырезаем по нарисованной линии в стенке пескоулавливателя отверстие для стыковки с лотком. Используем болгарку с диском по бетону.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Шаг №4 - Стыковка с трубой

Сбоку на стенке пескоулавливателя есть круглая впадина. По ней с помощью молотка и зубила выбиваем отверстие для соединения с канализационной трубой.

Услуги сантехника в Москве и Московской области

Шаг №5 - Проверка на месте

Примеряем пескоулавливатель к трубе на месте монтажа. Еще раз убеждаемся, что все сделано правильно.

Услуги сантехника в Москве и Московской области

Шаг №6 - Направление воды

Лотки монтируют с уклоном в сторону пескоулавливателя. Вода течет в одном направлении, оно указано сбоку на лотке, чтобы в процессе вы не поставили его неправильно.

Услуги сантехника в Москве и Московской области

Шаг №7 - Бетонная подушка

Замешиваем раствор цемента с песком 1:4. С помощью мастерка делаем подушку из бетона под пескоулавливатель высотой 12-13 см.

Услуги сантехника в Москве и Московской области

Шаг №8 - Установка пескоулавливателя

На подушку устанавливаем пескоулавливатель, слегка вдавливая его в бетон. Выставляем по уровню.

Услуги сантехника в Москве и Московской области

Шаг №9 - Фиксация

Выставленный под уровень пескоулавливатель фиксируем раствором по бокам с помощью мастерка.

Услуги сантехника в Москве и Московской области

Шаг №10 - Подушка под лотки

На дно траншеи набрасываем 10 см слой бетона. Он будет играть роль подушки для установки лотков.

Услуги сантехника в Москве и Московской области

Шаг №11 - Проверяем наклон

Перед установкой в последний раз проверяем себя — кладем уровень на дорогу и убеждаемся, что наклон идет в сторону лотков.

Услуги сантехника в Москве и Московской области

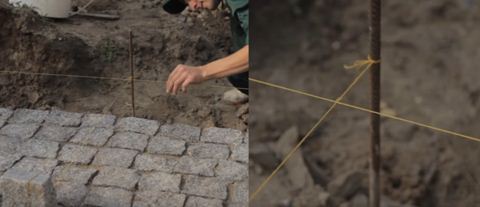

Шаг №12 - Шнурки

Натягиваем строительную нить вдоль линии лотков, дальней от дороги. Также отмечаем начало и конец линии.

Услуги сантехника в Москве и Московской области

Шаг №13 - Первый лоток

На бетонную подушку ставим лоток и слегка вдавливаем. Добиваемся совпадения верхних кромок лотка и пескоулавителя.

Услуги сантехника в Москве и Московской области

Шаг №14 - Проверка уровнем

Проверяем установку первого лотка с помощью уровня. Это следует делать очень тщательно.

Услуги сантехника в Москве и Московской области

Шаг №15 - Второй лоток

К первому лотку подставляем второй и тоже слегка вдавливаем.

Услуги сантехника в Москве и Московской области

Шаг №16 - Контроль

Каждый последующий элемент обязательно контролируем уровнем. Должен сохраняться уклон в сторону пескоулавливателя и ровное вертикальное положение.

Услуги сантехника в Москве и Московской области

Шаг №17 - Подготовка заглушки

Когда линия лотков подходит к концу, пора укладывать последний элемент. Один его выход надо заглушить. Для этого заглушку промазываем герметиком.

Услуги сантехника в Москве и Московской области

Шаг №18 - Монтаж заглушки

Закрываем один из концов последнего элемента. Для этого заглушку с герметиком лепим на край бруска и прижимаем.

Услуги сантехника в Москве и Московской области

Шаг №19 - Последний лоток

Устанавливаем последний элемент. Также проверяем качество установки с помощью уровня.

Услуги сантехника в Москве и Московской области

Шаг №20 - Герметизация швов

Каждый стык между лотками промазываем герметиком. Для этого можно использовать самодельный шпатель шириной 3-5 см из жести или дерева.

Услуги сантехника в Москве и Московской области

Шаг №21 - Крепление для решетки

В специальные пазы внутри лотка вставляем пластиковое крепление для решетки.

Услуги сантехника в Москве и Московской области

Шаг №22 - Фиксация решетки

С помощью винта и отвертки фиксируем решетку на лотке.

Услуги сантехника в Москве и Московской области

Шаг №23 - Подсыпка под брусчатку

Со стороны дороги между стенкой лотка и брусчаткой насыпаем слой сухой песчано-цементной смеси.

Услуги сантехника в Москве и Московской области

Шаг №24 - Укладка брусчатки

На подсыпку укладываем ряд брусчатки. Пристукиваем камни резиновым молотком.

Услуги сантехника в Москве и Московской области

Шаг №25 - Высота над решеткой

Брусчатка должна быть на 3-5 мм выше уровня решетки. Благодаря этому вода будет беспрепятственно стекать в лоток, а само изделие не будет продавливаться колесами автомобиля.

Услуги сантехника в Москве и Московской области

Шаг №26 - Термошов

Между брусчаткой и линией слива необходимо оставить термошов. Для этого можно прокладывать двойной рубероид. Рубероид потом достаем, а шов заполняем герметиком.

Услуги сантехника в Москве и Московской области

Шаг №27 - Заглаживаем раствор

Участки траншеи, наполненные раствором, заглаживаем в уровень с почвой с помощью мастерка или шпателя.

Услуги сантехника в Москве и Московской области

Шаг №28 - Результат

В результате получаем вот такой элемент. Две сливные линии сходятся в пескоулавливатель, подключенный к канализационной трубе.

Услуги сантехника в Москве и Московской области

Видео

В сюжете - Устройство ливневой канализации, установка лотков, пескоуловителя, водоприемника


Уход за ливневой канализацией из лотков


Для того чтобы система отвода воды с территории функционировала максимально эффективно, за ней нужно следить и регулярно чистить. Если вы купите бетонные водоотводные лотки (или другой вариант) и смонтируете из них систему открытого типа, то для устранения засора в ней достаточно будет просто снять решетку и убрать мусор при помощи лопаты или совка.

Если же засорилась подземная часть канализации, то удалить засор будет немного сложнее. Нужно снять и прочистить фильтры, установленные для улавливания мелкого мусора. В случае если эта мера не помогла, стоит использовать специальный сантехнический трос. Иногда достаточно просто пробить в образовавшейся пробке отверстие, и вода сама размоет преграду.

В особо сложных случаях для систем закрытого типа используется гидродинамическая прочистка. Она заключается в том, что в систему под очень большим давлением подается вода. Для проведения очистки такого типа требуется специальное оборудование, однако его использование имеет ряд преимуществ. Во-первых, вода под большим давлением удаляет все засоры в канализации, а во-вторых, она очищает стенки системы, что снижает риск возникновения засоров в будущем.

Вывод

Мы рассмотрели водоотводные лотки, их особенности, разновидности и правила монтажа. Теперь самостоятельная установка желоба не должна вызвать у вас затруднений.

В продолжение темы посмотрите также наш обзор Монтаж полимерного колодца
