Дождеприемники для ливневой канализации — виды, выбор, особенности установки

Для отвода атмосферной влаги непосредственно от дома рядом с водосточными трубами устраивают специальные дождеприемники. Для ливневой канализации они являются основными точками сбора воды. Выпавшие осадки с крыши по желобу поступают в основные трубопроводы, после чего попадают в сточную систему. О критериях выбора и правилах установки дождеприемников расскажет мастер сантехник.

Особенности устройства ливневой канализации

Ливневая канализация служит для отвода с участка не только дождевой воды, но и талых вод. Это делается для того, чтобы скапливающаяся в грунте влага не подмывала фундамент здания, в результате чего оно может начать проседать. В состав любой такой системы обязательно входят следующие компоненты:

• Трубы или желоба для транспортировки воды;
• Приемники для передачи воды с поверхности;
• Водостоки и дренажные колодцы, в которые стекает вода;
• Специальные решетки и фильтры, чтобы не допустить попадание крупного и мелкого мусора в систему.

Кроме того, при помощи такой системы можно осуществлять полив растений на участке талой водой, продлить срок службы пешеходных дорожек и тротуаров, а также защитить постройки от пагубного воздействия влаги. Вы можете купить дождеприемник для ливневой канализации для того, чтобы на вашем участке не образовывались лужи или же для того, чтобы вода не затекала в подвал.

Назначение и конструкция дождеприемников

Наличие в системе ливневого стока воды дождеприемника является обязательным, так как именно через него вода попадает в трубы или желоба. Если же говорить об устройстве дождеприемника для ливневой канализации, то он представляет собой сложную конструкцию прямоугольной или овальной формы, состоящую из нескольких частей.

Типичный современный приемник воды включает следующие компоненты:

• Решетка – закрывает конструкцию сверху и служит не только для декоративной цели, но и для защиты человека от возможных травм. Кроме того, пластиковые или чугунные решетки дождеприемника выполняют функцию первичного фильтра, то есть не дают крупному мусору попасть в систему канализации;
• Дождеприемник – квадратная или округлая конструкция, служащая для направления воды в систему стоков;
• Фильтр-пескоулавливатель – часть конструкции, которая присутствует не во всех моделях. Служит для того, чтобы в канализацию с водой не попадали мелкие частицы почвы, песок и другой мусор. Такой фильтр находится ниже лотка дождеприемника, поэтому частицы мусора просто опускаются на его дно, а вода поднимается до уровня выхода из приемника.

Обратите внимание! Фильтр для мусора нужно регулярно чистить, иначе со временем может появиться неприятный запах, выделяющийся в процессе испарения воды из лотка

Виды и особенности дождеприемников

Данный элемент ливневой канализации выпускается в различных вариантах. Дождеприемники могут различаться по форме, глубине, весу, а также материалу изготовления. Последний параметр является одним из самых важных. Сегодня в продаже имеются следующие варианты конструкций:

• Чугунные;
• Бетонные;
• Пластиковые.

Разновидности бетонных конструкций

Бетонные дождеприемники широко распространены в дорожном строительстве, а также используются там, где система сбора воды с поверхности подвергается большим нагрузкам. Они могут быть изготовлены из тяжелого и прочного железобетона, а также более легкого и дешевого фибробетона. Кроме того, бетонный дождеприемник может быть легким, тяжелым или магистральным.

Легкий вариант конструкции обычно монтируется под выходом водосточной трубы и снабжается пластиковым отводом. Типичная форма легкого приемника – кубическая, а толщина стенок не более 2 см. Особенности конструкции такого типа позволяют установить несколько приемников друг на друга, если это необходимо для увеличения глубины колодца. Из достоинств легких бетонных конструкций можно выделить долговечность, высокий уровень сопротивляемости перепадам температуры и другим негативным воздействиям, а также относительно невысокую стоимость. Средний размер легкого бетонного приемника составляет 40х40 см.

Тяжелый бетонный дождеприемник для ливневой канализации способен выдержать нагрузку до 3 тонн. Поэтому такие типы конструкций устанавливаются на территориях со средней нагрузкой, к которым относятся автозаправочные станции, площадки возле кафе или улицы с небольшим автомобильным потоком. В качестве материала для изготовления современных моделей используется вибрированный фибробетон, а толщина стенок составляет не меньше 2 см. Решетка для такого приемника изготавливается из обычного или оцинкованного чугуна, который хорошо выдерживает большие нагрузки.

Магистральный тип отличается от других разборным типом конструкции. Она собирается из отдельных элементов, поэтому при монтаже дождеприемников из бетона магистрального типа не нужно задействовать специализированную строительную технику. Как правило, такие модели изготавливаются из армированного железобетона, который устойчив к перепадам температуры и не пропускает воду. Толщина стенок составляет не меньше 5 см, а решетки выполняются из литого чугуна. Магистральные литые дождеприемники выдерживают большую нагрузку и монтируются, в основном, на проезжей части.

В частном строительстве варианты из бетона используются нечасто, так как при всех своих достоинствах характеризуются достаточно большим весом и громоздкими габаритами, а также сложностью монтажа по сравнению с более легкими пластиковыми моделями. Так же в последнее время значительно снизилось использование бетонных конструкций в дорожном строительстве, так как на смену им пришли более долговечные и износостойкие варианты из чугуна.

Чугунные модели дождеприемников

Модели дождеприемников из чугуна также чаще всего используются именно в дорожном строительстве для отвода воды с проезжей части, пешеходных дорожек и тротуаров. Они изготавливаются из сорта чугуна СЧ20, который может похвастаться очень высоким уровнем стойкости к разного рода агрессивным веществам, а также устойчивостью к постоянным физическим нагрузкам. Различаются конструкции по форме, массе и максимально допустимой нагрузке:

• ДМ – модель небольшого размера и прямоугольной формы. Масса такого варианта конструкции составляет от 80 кг, а максимальная нагрузка – 12,5 т. Дождеприемники ДМ2 и ДМ1 устанавливаются во дворах жилых домов и на автомобильных дорогах с небольшой нагрузкой;
• ДБ – большие дождеприемники прямоугольного типа с массой от 115 кг. Дождеприемники ДБ2 выдерживают нагрузку до 25 тонн, что делает их хорошим вариантом для установки на автомобильных дорогах с большой интенсивностью движения, а также на парковках и в других подобных местах. Размеры дождеприемника ДБ2 составляют 400х810 мм;
• ДК – круглая модель с массой около 100 кг. Круглые дождеприемники ДК используются тогда, когда действующий прямоугольный вариант находится в ремонте или на реконструкции. Максимальная нагрузка составляет 15 тонн.

Обратите внимание! Прямоугольные и круглые чугунные дождеприемники характеризуются длительным сроком службы, но для их монтажа необходимо использование специальной строительной техники из-за большого веса конструкции

Среди преимуществ, которые дает использование чугунных конструкций, можно выделить следующие:

• Хорошая пропускная способность, могут пропускать большое количество воды за единицу времени;
• Очень высокая прочность и возможность выдерживать большие физические нагрузки;
• Длительный срок службы материала;
• Экологичность, безопасность для окружающей среды и здоровья человека;
• Высокий уровень сопротивляемости коррозии, так как чугун покрывается специальным антикоррозийным составом;
• Относительно невысокая стоимость.

К недостаткам чугунных дождеприемников для ливневой канализации можно отнести такие моменты:

• Большой вес материала и всей конструкции в целом;
• При отсутствии специального покрытия, чугун очень быстро начинает ржаветь;
• При монтаже необходимо предусматривать установку специальных запирающих механизмов, чтобы застраховаться от хищений.

В частном строительстве чаще всего встречаются чугунные дождеприемники ДБ1, так как они являются самыми компактными. Длина такой модели составляет 695 мм, ширина – 470 мм, а высота – 120 мм. Решетки для чугунных конструкций изготавливаются из того же материала и также характеризуются повышенной прочностью, долговечностью и износостойкостью. Крепятся решетки к приемникам при помощи саморезов или болтов.

Дождеприемники для ливневой канализации из пластика

Пластиковый дождеприемник для ливневой канализации является самым популярным вариантом для монтажа на дачной или приусадебной территории. Изготавливается он обычно из специального морозостойкого полипропилена, который характеризуется устойчивостью к перепадам температуры, агрессивным химическим средам и нагрузкам. Стандартные размеры пластиковых дождеприемников – 300х300х300 мм, а также 400х400х400 и 500х500х500 мм.

Пластиковые модели классифицируют по максимально допустимой нагрузке на решетку. В зависимости от этого параметра выделяют следующие классы:

• A – максимальная нагрузка составляет до 1,5 т. Такие модели используются на частных приусадебных территориях и пешеходных дорожках;
• B – выдерживают до 12,5 т, устанавливаются в гаражных кооперативах, на автомобильных парковках;
• C – нагрузка до 25 т, могут быть установлены на автомобильных дорогах или автозаправочных станциях;
• D – 40 т, выдерживают вес грузового автомобиля;
• E – до 60 т, могут монтироваться на стоянках грузовых автомобилей и в других местах с повышенной нагрузкой;
• F – до 90 т, устанавливаются на площадках для движения специализированной тяжелой техники.

Обратите внимание! Выбирая класс приемника лучше немного перестраховаться и приобрести вариант с допустимой нагрузкой, которая несколько превышает ваши расчеты

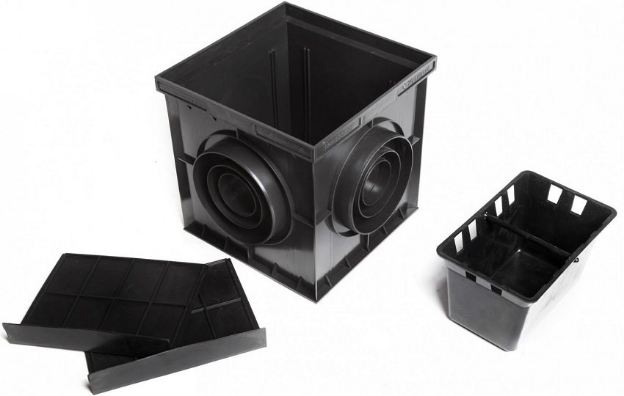

При любых размерах дождеприемника для ливневой канализации из пластика он состоит из следующих компонентов:

• Корзина – служит для защиты системы от попадания в нее различного мусора. В пластиковых дождеприемниках Gidrolica 300х300 мм и других подобных моделях мусор оседает на дно корзины, поэтому ее нужно периодически извлекать и чистить.
• Резиновый сифон – препятствует распространению неприятного запаха, который может появляться в результате гниения мусора и испарения воды со дна корзины.
• Перегородка – выступает в качестве гидрозатвора и нужна при подсоединении к приемнику системы отвода воды.
• Крышка – служит для полного закрытия дождеприемника, используется в холодное время года или тогда, когда данный приемник не используется по каким-либо причинам.
• Решетка – через нее вода поступает в дождеприемник. Круглая или квадратная модель подбирается в соответствии с формой приемника.
• Люк – применяется в колодцах закрытого типа.
• Удлинитель – позволяет увеличить глубину конструкции.

Кроме того, приемники отличаются по типу отвода воды. Он может осуществляться вниз или в сторону, а выбор этого параметра зависит от конструктивных особенностей вашей системы ливневой канализации и места дождеприемника в ней.

Основной причиной, по которой многие предпочитают купить пластиковый дождеприемник, является их небольшой вес по сравнению с моделями из бетона или чугуна. Из этого достоинства вытекает простота монтажа. Для установки пластиковой конструкции не нужно использовать специализированную строительную технику и легко можно обойтись своими силами. Кроме того, пластик является довольно устойчивым к разного рода негативным воздействиям, например, к перепадам температуры или агрессивным химикатам.

Еще одно достоинство пластиковых дождеприемников, выгодно отличающее их от чугунных моделей, это простота в обслуживании. Для того чтобы очистить такую конструкцию, достаточно просто извлечь корзину и выбросить ее содержимое, после чего промыть. При небольших размерах дождеприемников из пластика и легкости конструкции сделать это очень просто. Трубоотвод к пластиковому приемнику подключается без использования специальных крепежей, а само подключение возможно в двух плоскостях.

Решетки для пластиковых конструкций могут быть изготовлены из того же полимера, а также из жести или чугуна. Последний вариант является самым прочным, поэтому монтируется в местах с повышенной нагрузкой.

Критерии выбора конструкции и проектирование системы водоотвода

Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:

• Максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
• Коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
• Площадь территории, с которой будет отводиться вода.

По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.

Обратите внимание! Если цена дождеприемника для ливневой канализации вас не устраивает, а осуществить отвод воды с территории надо, то можно попробовать самодельный вариант. Он изготавливается из обычного кирпича, из которого выкладывается небольшой колодец. Стенки колодца оштукатуриваются изнутри, а сбоку к нему подключается трубопровод

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи. При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр. А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

• Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
• На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
• Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
• Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
• С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
• Устанавливаются перегородки и корзина дождеприемника.

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Обратите внимание! Если вы собираетесь асфальтировать территорию, на которой расположен приемник, то место вокруг него диаметром в 1-1,5 м рекомендуется засыпать песком, гравием или битумом. Это не даст асфальту повредить конструкцию отвода

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора. Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор.

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Видео

В сюжете - Принципы работы и способ установки дождеприемника HL600N

В сюжете - Как установить дождеприёмники для ливневой канализации

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

В продолжение темы посмотрите также наш обзор Отвод грунтовой воды с помощью дренажной перфорированной трубы
