Пескоуловители для канализации — устройство, виды, монтаж

Наличие органических и минеральных примесей в стоках ливневой канализации сильно усложняет процесс их очищения и последующей утилизации, поэтому в первичных отстойниках требуется устанавливать специальные устройства — пескоуловители для канализации. Они предназначены для механической чистки сточных вод и выделения тяжёлых мелких минеральных частиц в виде песка, шлака, посредством осаждения. В статье мастер сантехник расскажет о их устройстве и принципе работы.

Что из себя представляет пескоуловитель

Когда идут сильные дожди, с ливневыми потоками в систему канализации все время попадают небольшие частицы песка и грунта, мелкий мусор, различные виды взвеси. Чтобы не допустить засора и устанавливается пескоуловитель. Он будет ловить негабаритные мусорные частички или грунт, и собирать их внутри себя в отдельной емкости, которую нужно будет время от времени чистить. Очищение этой емкости следует осуществлять своевременно, чтобы избежать появления более серьезных засоров в трубах. Необходимо делать очистку после любого сильного дождя, то есть, практически после каждой активной эксплуатации изделия.

Главной задачей этой конструкции считается прием жидкости, что собирается в специальных лотках, распознавание песка, грязи или мелких частиц мусора, перевод потока воды в ливневку для ее последующего очищения.

Грязеуловитель состоит из особого резервуара. На его дно должны опускаться частицы песка и грязевого осадка, что были вымыты с улицы дождевым потоком.

Значительная часть песколовок рассчитана на задержание всех частиц, размер которых составляет 0,25 мм или более. Скорость горизонтального движения воды внутри системы ливневой канализации может быть в пределах 0,15-0,3 м/сек.

Большая скорость не позволяет песку оседать, а меньшая — вызывает, как правило, задерживание кроме минеральных примесей ещё и органических включений.

Принцип работы резервуара такой:

• Дождевые водные потоки с дороги и со всех тротуаров идут в специальные водоприемные лотки;
• После, потоки воды под заданным установленными лотками или самой природой уклоном текут по цепочке всех приемников, что стоят в ливневой системе;
• В конце всех этих звеньев устанавливается песколовка;
• Изделие также можно разместить на границе сразу ряда потоков, идущих в разных направлениях.

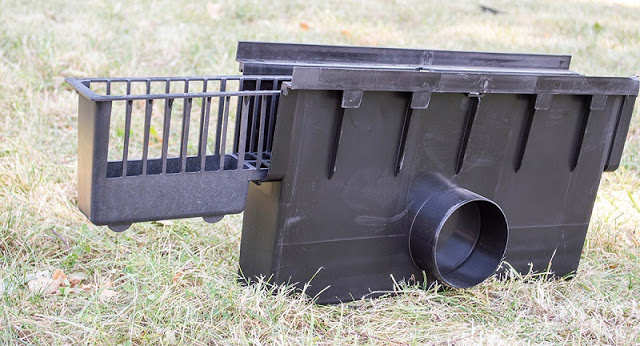

Для простоты очистки стока изделие также часто дополняется особыми корзинами для собирания мусорного компонента.

Для различных видов ливневки используются пескоуловители, разные по высоте и конструкции. Они могут быть с одной секцией или с множеством секций. Это будет зависеть от необходимых характеристик и общего объема ливневых вод.

Обратите внимание! Резервуар пескоуловителя не бесконечный, а значит, требует периодического опорожнения приёмника для мусора. Иначе эффективность работы такого инженерного элемента будет со временем сведена к нулю и вся ливневка попросту засорится

Преимущества и недостатки

Работоспособность традиционных пескоуловителей базируется на гравитационных силах, чем обуславливается преимущества их использования и объясняются некоторые недостатки.

Плюсы песколовок:

• Модульные конструкции идеально подходят для установки в малых очистных сооружениях;
• Отсутствуют значительные капитальные затраты;
• Повышенная эффективность обеспечивается использованием тангенциального движения вод;
• Простота монтажа и обслуживания.

Минусы песколовок:

• Некоторые модели обладают повышенной чувствительностью к неравномерному притоку сточных вод.

Тип конструкции и материал изготовления

Все выпускаемые на сегодняшний день песколовки различаются характером движения воды, поэтому выделяется три основных вида и несколько подвидов:

• Горизонтальные песколовки с прямым движением стоков представляют собой длинный прямоугольный резервуар. Конструкция устройства с круговым движением рассчитывается по необходимости степени задержания песка и его фракции. Системы, работающие после пескоуловителя (отстойники или фильтры) определяют минимальный размер крупинок песка;

Обратите внимание! Для бесперебойной работы системы пескоуловители необходимо своевременно очищать путем удаления отложившегося песка. Небольшие объемы можно удалить вручную. Если же объем песка, собранного за одни сутки, превышает метр кубический, используют механические шнековые средства

• Тангенциальные песколовки чаще всего используют за границей. В нашей стране предпочитают горизонтальные устройства. Отличительная особенность тангенциальных систем заключается в том, что вода в них попадает по касательной, а не прямо. Они имеют небольшую глубину проточного узла;
• Аэрируемые песколовки – это горизонтальные резервуары. Особенность их устройства заключается в том, что параллельно одной стенке устройства устанавливают аэратор, а под ним располагаются лотки для песка. Дно имеет специальный уклон, чтобы песок мог попасть в лоток. Подача воздуха обеспечивает постоянную скорость вращения воды и гарантирует, что все органические вещества не будут оседать на дно, и не произойдет процесс их гниения. Более того, воздух заставляет воду двигаться и вызывает трение песчинок, их самоочищение от органических взвесей.

Если говорить о материалах, то пескоуловители обычно выпускаются в трех вариантах:

• Конструкция из бетона. Имеет отменные эксплуатационные характеристики: стоит недорого, долго прослужит, хорошая работоспособность. Однако есть у таких изделий и негативные черты: они много весят и в них часто образовываются трещины, не подлежащие ремонту;
• Пластиковое устройство. Производители пескоуловителей начали использовать пластик не так давно. Повышенная устойчивость к погодным изменениям, прочный корпус, небольшой вес, герметичность, простая установка подняли рейтинг пескоуловителя из пластика у отечественных потребителей;
• Полимербетонное изделие. Эта конструкция переняла все позитивные черты от конструкций из бетона и пластика. Весьма прочное и компактное изделие, а быстрая установка превращает полимербетонный уловитель в лидирующее по продажам устройство. Но специалисты не рекомендуют осуществлять его установку своими силами. Нужно хорошо знать все характерные черты данной конструкции, поэтому лучше всего доверить монтаж специалистам.

Как выбрать

Выбор того или иного пескоуловителя зависит от объема ливневых вод и уровня загрязнений участка, от нагрузки на покрытие. Горизонтальные песколовки монтировать проще, они наиболее эффективны в работе. Они могут состоять из одной секции или из нескольких. Любой пескоуловитель надежно защитит систему водоотвода. Чтобы выбрать устройство для своего участка, лучше получить консультацию специалиста.

Установка

Установка изделия во время обустройства всей системы дренажа не обязательна, но почти все специалисты советуют все же произвести его монтаж, чтобы быть полностью уверенными в том, что ливневка не засорится. В квартирах уловители монтируются лишь тогда, когда в них проходит сложная система канализации, и по этой причине постоянно возникает проблема с засорами, которые потом трудно удалить. В других случаях монтаж пескоуловителя в квартирах не имеет смысла.

Монтировать пескоуловитель нужно перед установкой всех фильтрующих компонентов.

Верная установка пескоуловителя гарантирует его качественную работу, по этой причине нужно придерживаться общей схемы, которую рекомендуют специалисты:

• Нужно произвести разметку участка под будущую ливневку. Место, выбранное для пескоуловителя, должно размещаться после желоба стока, до входа в систему его трубопроводов;
• Далее нужно прокопать траншею для установки лотков стока. Уклон выкопанной траншеи должен составить примерно 2 см на 1 м. Глубина ее должна быть рассчитана так, чтобы края верха лотков были ниже уровня земли на 4-5 см. Здесь нужно учесть толщину заливания ямы бетоном и высоту «подушки» из песка;
• Дно траншеи необходимо хорошо забетонировать. Чтобы система прослужила максимально долгий срок, профессионалы советуют также залить бетоном стены траншеи. Слой бетона не допустит перекоса элементов устройства в процессе использования ливневки. Если вы решили стенки не бетонировать, пустоты в траншее можно засыпать смесью из песка и цемента;
• Устанавливаются и подсоединяются друг к другу все имеющиеся в комплекте элементы системы. Надежность всех стыковок будет обеспечена особыми защелками. Если будет отдельное желание получить повышенную герметичность всех стыков, их можно дополнительно обработать особым, водостойкого типа герметиком;
• Поверх всех элементов монтируются решетки с защитой.

Правильная эксплуатация

Нужно проверять рабочее состояние песколовки не реже, чем раз в полгода. Проверять толщину илистого слоя.

Не реже, чем раз в два года нужно проводить полную разгрузку системы: смывать прилипшую грязь со стенок.

Регулярно нужно проводить очистку фильтров, чтобы избежать засорения.

Внутренние элементы пескоуловителя тоже обязательно нужно промывать от взвесей. После очистки, перед установкой внутренних элементов на место, нужно откачать воду из пескоуловителя.

После установки нужно снова залить систему водой, чтобы она начала эффективно работать. Это предотвратит выдавливание системы грунтовыми водами. Записывайте данные по очистке и обслуживанию в специальную книгу, чтобы вести учет.

От правильной эксплуатации во многом зависит дальнейшая бесперебойная работа всей системы водоотвода.

Видео

В сюжете - Устройство полимерного пескоуловителя
