Технические характеристики и особенности эксплуатации дренажных труб

Услуги сантехника в Москве и Московской области

Во время строительства фундамента под постройку или обустройства ландшафта территории, при наличии значительного количества грунтовых вод на территории, создают систему водоотвода.

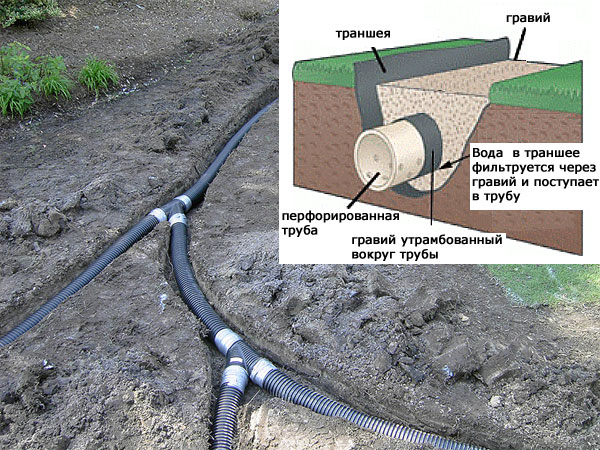

Дренажные трубы с перфорацией эффективно устраняют воду по всей площади трубопровода, обеспечивая таким образом защиту бетона от влаги и его целостность в течение длительного времени. В этой статье мастер сантехник рассмотрит технические характеристики и особенности эксплуатации дренажных труб.

Конструктивные особенности

Услуги сантехника в Москве и Московской области

Дренажная система была придумана достаточно давно, но с каждым годом совершенствовалась. Теперь она представляет собой сеть труб, которые находятся в почве и помогают отвести лишнюю влагу с грунта. Это актуально для дачников, особенно в тех местностях, где часто идут дожди, а зимой много снега. При помощи дренажа влага отводится с участка далеко за его пределы.

Дренажная труба, которая используется для таких задач, должна быть сделана из определенного материала, правильно уложена, чтобы иметь необходимый уклон, который будет обеспечивать сток воды в нужном направлении. Такая система укладывается при строительстве дома, на этапе подготовки фундамента и при планировке огорода. Внешние показатели таких труб отличаются от обычных, потому как верхняя часть усеяна мелкими отверстиями, через которые влага и поступает из почвы внутрь.

Различаются два основных вида труб:
  • С перфорированными отверстиями;
  • Обернутые при помощи фильтрующих материалов.
В зависимости от отверстий в трубах они могут быть:
  • Всасывающими;
  • Собирательными.
Если перфорация труб полная, то отверстия в 1,3 мм расположены относительно окружности трубы через каждые 60 градусов, но в случае с частичной перфорацией сверху трубы есть только три отверстия. Проделываются эти дырочки в местах складок, гофр, что помогает сделать конструкцию более долговечной. Если дренажная система устанавливается неглубоко под землю, то материалы для нее могут быть однослойные с дренажем, где класс жесткости будет 2-4кН/м2.

Услуги сантехника в Москве и Московской области

В случае более глубокого погружения системы в грунт нужно использовать двухслойный тип изделий, которые обладают более прочными характеристиками. Такая двустенная конструкция будет иметь красный цвет с диаметром в 110 мм и длиной в 6 метров.
Обратите внимание! В случае, если есть риск сильного засорения дренажных канальцев песком и другими веществами, можно использовать дополнительный фильтр, который будет препятствовать проникновению инородных предметов в трубу
Занимаясь укладкой дренажа, важно соблюдать нормы и правила этого процесса. Работа начинается с создания чертежа системы, согласно СНиП которая будет располагать информацией о:
  • Колодцах и трубах утепления;
  • Уклоне дренажной системы;
  • Размере и диаметре труб;
  • Материале, который используется в качестве крепежа.
Услуги сантехника в Москве и Московской области

Эти данные помогают утвердить смету и проект, который утверждается на государственном уровне. Кроме СНиП, важно учитывать еще и ГОСТ 1839-80, где есть указание на то, что:
  • Закладка дренажных труб относительно грунтовых вод не должна превышать показатели в 70-150 см;
  • Траншею нужно выкапывать шириной в пределах 25-50 см;
  • Укладка дренажа производится под уклоном метр на 2 см;
  • Установка септиков помогает контролировать работу системы и количество сточных вод;
  • Необходима укладка утеплителя на дно траншеи;
  • Формирование дренажной системы, которой можно полноценно пользоваться.
Распределительная трубка дренажной системы может иметь разный внутренний диаметр – 50, 110 и 160 мм. Еще одним важным элементом в конструкции являются щелевые колпачки, которые помогают распределить поток влаги в фильтрах. Они эффективны при очистке сточных вод, на илистой территории, а также для аэрации воды воздухом. Бывают варианты с двусторонним, верхним и с нижним щелевым колпачком, которые делают из стали с диаметром 70 и 100 мм.

Производство дренажных труб не стоит на месте, и на данный момент существуют такие разновидности данных изделий:
Благодаря наличию вариантов для каждой задачи можно выбрать правильное оборудование, что обеспечивает лучший результат.

Предназначение

Услуги сантехника в Москве и Московской области

Дренаж представляет собой комплекс, при помощи которого можно получить достаточные знания о грунте на определенной территории и для правильной заделки почвы, которая будет лишена ненужных ей сточных вод. Чтобы сделать дренажную систему, нужно неплохо разбираться в грунтах, понимать, как устроены фильтрующие слои, правильно собрать устройство, которое позволит осуществлять дренаж.
Обратите внимание! Подготовка грунта важна не только в случае с сельским хозяйством, но и для строительства любого дома, ведь зыбкие и чрезмерно влажные почвы не дадут возможности возвести даже самый маленький дом. Этап дренирования почвы будет главенствующим, и по его исходу можно будет определить, пригодно ли место для построек или нет
Поскольку функций дренажа может быть несколько, то и укладка может происходить по-разному:
  • Применение глубинного дренажа применяется для отвода грунтовых вод, где используются трубы с перфорацией;
  • Открытый дренаж применяется для ливневой канализации, что помогает убирать лишнюю влагу после дожей и снегопадов.
Дренажная система представляет собой напорные и безнапорные трубы, собирающие влагу для колодца, в который в итоге все и стекает. Можно также сделать поле фильтрации для септика, для чего нужно выбрать место под него и выкопать траншею. Габариты ее могут быть разными, каждый определяет их исходя из необходимости.

Услуги сантехника в Москве и Московской области

Глубина такой ямы должна составлять около двух метров. Нижний слой укладывается грунтом, который имеет хорошую пропускную способность, потом насыпается 30-сантиметровый слой щебня, в который и углубляются трубы для дренажа длиной не более 25 метров.

Данные трубы подсоединяются к септику и вентиляции и сверху добавляется еще 10 см щебня, на который укладывается геотекстиль, что поможет в эффективной теплоизоляции. На готовую конструкцию насыпается грунт высотой не менее 30 см. Создавая дренаж для септика, важно делать одинаковый уклон для каждой трубы.

Любые мероприятия, связанные с почвой и ее рациональным использованием, должны быть изучены и правильно организованы, тогда результат не заставит себя ждать.

Разновидности

Услуги сантехника в Москве и Московской области

Для обустройства дренажной системы можно использовать три основных разновидности дренажных труб:
Касаемо первого и второго видов, то сейчас их используют очень редко ввиду большого количества недостатков:
  • Вес. Трубы из цемента и керамики очень тяжелые, потому производить работы с ними трудно и неудобно, к тому же обойтись без специальной техники не получится;
  • Монтаж. Ввиду особенностей материалов производить монтаж намного сложнее, чем в современных трубах. Для сборки нужно владеть навыками такой работы, а сама работа занимает много времени. Дренажные отверстия пропускают песок и мелкий мусор, потому быстро засоряются, и очень скоро система будет нуждаться в очистке, что делает ее эксплуатацию неудобной;
  • Использование. Максимальный срок, на который рассчитаны такие системы составляет 30 лет, после чего точно нужно производить замену;
  • Дороговизна. Благодаря материалу и конструктивным особенностям такие трубы нужно время от времени чистить, а удовольствие это не из дешевых.
Наряду с такими старыми тяжелыми конструкциями стали появляться новые – пластиковые. Они выгодно отличаются от своих предшественников:
  • Срок использования возрос до 60 лет;
  • Особенности конструкции позволяют сделать изделия очень прочными. Если это двухслойная дренажная труба, то у нее есть ребра жесткости, которые помогают правильно и равномерно распределить нагрузку, благодаря чему изделие не имеет перегрузок в каком-то определенном месте;
  • Благодаря современному материалу изделиям не грозит коррозия и воздействие агрессивных сред. Кроме этого, трубы очень легкие по сравнению с устаревшими вариантами, что помогает легко и быстро совершить монтаж даже без специальных знаний и умений;
  • Такие конструкции обладают очень важным качеством – они способны самостоятельно очищаться. Это стало возможным благодаря совершенно гладким внутренним стенкам изделия, на которые не налипает грязь и не остается осадка;
  • Пластиковые трубы практически не заливаются, а лучшим вариантом является изделие в геотекстиле. Материя становится своеобразным фильтром, который, пропуская воду, не дает попасть внутрь крупным частицам песка и другим элементам грунта;
  • Невысокая стоимость изделий из пластика и возможность самостоятельного монтажа добавляют еще один плюс данным трубам, делая их привлекательными с разных сторон;
  • Наличие размерных вариаций, что делает возможным создание разнообразных дренажных конструкций. Малые трубы могут иметь размер в 63 мм, а более крупные – 200 и 300 мм.
Изготовлением пластиковых труб производство не ограничилось, постепенно стали появляться новые разновидности: полиэтиленовые, полипропиленовые и трубы из ПВХ.

Услуги сантехника в Москве и Московской области

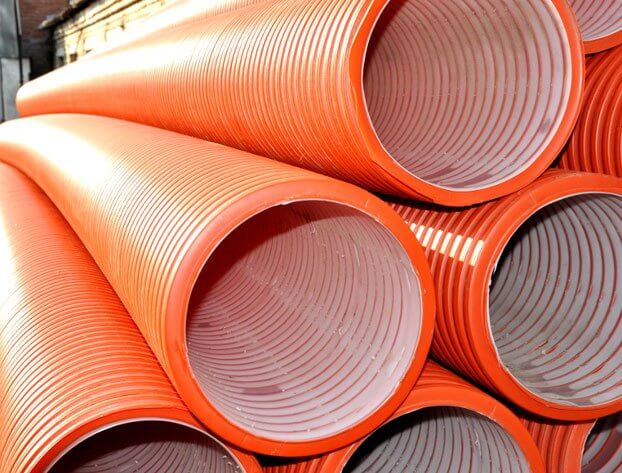

Самыми популярными считаются ПВХ варианты, которые подразделяются на:
  • Однослойный и двухслойный вариант с разной кольцевой прочностью;
  • Гибкого типа, где длина трубы может составить до 50 метров. Их выпускают в бобинах;
  • Жесткого варианта, длина которых равна 6 и 12 м;
  • Голой разновидности или с наличием фильтрующей оболочки (геоткани или кокосового волокна).
Изделия из полипропилена также весьма популярны. Такая труба может быть голая или гофрированная. Самый маленький диаметр составляет 50 мм. Изготавливают такие трубы из полиэтилена высокого и низкого давления. Одним из ведущих производителей современных труб для дренажа является «Перфокор», соединяющий в себе оптимальные цены и высокое качество продукции.

Если говорить о других сферах применения трубок из современных материалов, то самой главной является хирургия – в ней используется силиконовая дренажная труба, по которой из организма пациента откачивается ненужная жидкость. Такое изобретение позволило оптимизировать процесс операции, сделать его более удобным, а исход максимально положительным.

Критерии выбора

Услуги сантехника в Москве и Московской области

Планируя установку дренажа на участке важно знать, как правильно выбрать трубы для этой процедуры. Чтобы не ошибиться, нужно обратить внимание на такие параметры:
  • Диаметр. Выбирая трубы важно обращать внимание на их размер – чем они больше, тем обильнее в них будут стекать сточные воды, но в то же время есть и минус большого диаметра – такие изделия сложнее транспортировать и самостоятельно установить. Если говорить о более тонких элементах конструкции, то они уместны в ситуации с очень малым количеством осадков, которые будут в них попадать. В том случае, если полость будет заполнена полностью и резко нагрянет мороз, то вода замерзнет, увеличится в объемах и разорвет трубы. Делая выбор стоит проанализировать, какой диаметр труб подойдет для конкретного участка;
  • Материал для труб. Современные тенденции идут к тому, что наиболее оптимальным вариантом для дренажных труб является пластик. Полипропиленовая продукция хорошо зарекомендовала себя на практике;
  • Форма внутренней и внешней части труб. Современные изделия могут иметь самый разнообразный вид. Наиболее интересный представитель – это гофрированная труба, которая внешне волнистая, но внутри плоская. Практически все изделия создаются с ровными внутренними полостями, чтобы не возникало трения и не было причин для засорения дренажа. Наиболее популярны на данный момент многослойные конструкции ввиду способности отсеивать крупный и мелкий мусор, который поступает в дренажные каналы. Такое новшество позволило существенно увеличить срок эксплуатации изделия и упростить уход за ним. Из минусов можно отметить только более высокую стоимость по сравнению с аналогами;
  • С дополнительными функциями. Для максимальной службы изделия важно не дать в него попасть лишним частицам грунта, которые и влияют на окончательный термин эксплуатации. Чтобы добиться максимальных результатов, лучше всего прокладывать трубы с фильтром. Это может быть специальная ткань или же изделие может быть завернуто в кокосовый фильтр. Каждый вариант имеет свои достоинства и недостатки и отличается по стоимости, потому перед покупкой нужно ознакомиться с основной информацией о тех изделиях, которые можно приобрести, и сделать правильный выбор.
Устройство системы

Услуги сантехника в Москве и Московской области

Дренажная система создана человеком для того, чтобы иметь возможность контролировать процесс осушения почвы там, где это необходимо. Часто такие конструкции применяются в местах с большим количеством грунтовых вод, которые мешают нормальному росту растений на огороде, деревьев и кустарников, но кроме этого, они еще и не дают построить капитальный дом на такой территории. Если почва регулярно осушается и не возникают подтопления, то на таком участке можно возвести небольшой, но полностью пригодный для жилья особняк.

Услуги сантехника в Москве и Московской области

Если говорить о самой дренажной системе, то это трубопровод, который идет на заданной территории, собирая излишки влаги и отводя их как можно дальше за пределы участка. Конструкция достаточно проста и состоит из траншей с трубами, которые идут в дренажные колодцы или канавы.

Услуги сантехника в Москве и Московской области

Принцип работы состоит в том, чтобы заложив такие коммуникации под землю, дождаться, пока влага будет сама пропитываться вглубь вплоть до самих труб, проникая внутрь и не распространяясь далее. Устроить такую систему на своем участке сможет практически каждый, главное, разобраться с некоторыми нюансами.

Услуги сантехника в Москве и Московской области

Закладка дренажа под строительство дома идет первым этапом, а только после этого фундамент и сама постройка, иначе бы пришлось копать уже под готовым домом, что очень неудобно. Трубы могут соединяться стык встык между собой или при помощи муфт, что чаще бывает, когда нужно повернуть ветку, опустить или поднять ее. Важной особенностью трубопровода для осуществления дренирования почвы является то, что он имеет фильтры, которые позволяют пропускать влагу, но задерживать все остальное, что с ней идет. Это помогает избежать засорения конструкции и снимает необходимость ее чистки.

Услуги сантехника в Москве и Московской области

Что касается колодцев или водосборников, то их стоит размещать на повороте всей конструкции и углублять максимально в почву. Место размещения рассчитать очень легко – для этого достаточно знать, в какую сторону идет уклон на участке. В самой низкой точке и стоит делать емкость для сбора грунтовых вод.
Обратите внимание! Важно соблюсти уклон всех труб в ту же сторону, чтобы облегчить проход содержимого в колодец
Такое строение помогает избегать застоя влаги внутри, что не засоряет трубы и уменьшает риск замерзания в период морозов. Это обеспечивает максимально долгий срок службы дренажной системы. Если вдруг содержимого в трубах становится сильно много или внутрь попадает много лишнего мусора, это затрудняет отток влаги. Чтобы не оставлять всю систему в таком состоянии, нужно использовать дренажный насос, который усиливает движение содержимого и помогает легче и быстрее справиться с непредвиденными обстоятельствами.

Чтобы подключить его, нужно погрузить один конец системы в колодец, а шланг направить в место, куда и будет стекать вода. Стоит выбирать устройства исходя из потребностей – для громоздкой дренажной системы с сильным засорением нужен будет мощный насос, а для маленькой конструкции можно использовать среднее по силе оборудование.

Услуги сантехника в Москве и Московской области

Дренажные системы могут иметь разновидности, которые зависят от климата, в которых их будут размещать, и требований к тому, как долго должна служить конструкция. Исходя из этого выделяют упрощенный вариант, который закладывается неглубоко и имеет название «открытый». Для укладки копаются траншеи под нужным углом, куда и помещаются трубы. Максимальное углубление таких ям может достигать метр, а ширина – полметра. Чтобы сделать конструкцию прочной, ее после укладки заливают при помощи бетона.

Чаще всего этот вариант используется в горах, где нужно иметь дело с талыми водами. Минусом такого устройства системы является частая необходимость в чистке всей конструкции. Если есть возможность, стоит выбрать второй вариант укладки, который предполагает процесс более глубокого заложения труб. Не везде его можно применить, потому нужно ориентироваться по местности.

Закрытый тип дренажа отличается тем, что вместо заливки бетона трубы засыпаются щебнем, камнем или кусками кирпича, а сверху еще и песком. Такое строение позволяет сделать искусственный фильтр для той воды, которая опускается с поверхности вглубь. Большие частицы остаются в искусственной подушке, которая и служит природным фильтром. Что касается недостатков, то эта система не предназначена для значительных осадков в виде ливней или сильного таяния снега. Резервуары для слива быстро переполнятся и дренажный канал перестанет функционировать.
Обратите внимание! Чтобы избежать и тех и других проблем при монтаже дренажных конструкций, нужно использовать гофрированные полимерные трубы, которые при правильной укладке способны справиться с большим потоком влаги и служить при этом достаточно длительное время
Советы по монтажу

Услуги сантехника в Москве и Московской области

Планируя монтаж дренажной системы, важно правильно рассчитать определенные параметры, без которых не получится сделать эффективную конструкцию. К ним относятся:
  • Глубина будущего дренажа;
  • Расстояние, разделяющее каналы;
  • Наклон всей конструкции;
  • Необходимая длина труб;
  • Оптимальный диаметр трубопровода;
  • Организация места для сбора стоков.
Прокладка труб будет зависеть в первую очередь от типа грунта, который имеется на участке. Если работы будут вестись на глине, то каналы стоит располагать на расстоянии до 10 метров друг от друга, если же почва будет рыхлой, то расстояние можно увеличить в два раза. В этом случае еще срабатывает принцип глубинности укладки – чем глубже в землю, тем больше может быть расстояние между трубами.

Услуги сантехника в Москве и Московской области

Для траншеи обычно определяют четкие параметры – ширина составляет 50 см, а глубина -от метра до 1,2 м. Разница может варьироваться в зависимости от дополнительных показателей. Если речь идет о дренаже под домом, то его обычно углубляют до основания фундамента. Не стоит забывать и об уклоне всей конструкции, без которого она не будет эффективно работать. На каждый метр труб он должен составлять 2 см.
Обратите внимание! Если для построения каналов используются узкие трубы, нужно делать больший наклон всей системы
При необходимости возведения таких коммуникаций лучше и эффективнее использовать трубы с большим диаметром, которые могут принять больше воды, меньше засоряться и не требуют дополнительного уклона. Оптимальным диаметром будет показатель в 10 см. В среднем, для участка в 10 соток используется 250 м труб, а для 50 соток – целых 620 м. Чтобы правильно рассчитать ширину траншеи, нужно к ее диаметру прибавить число 40.

Услуги сантехника в Москве и Московской области

Важным мероприятием будет работа по организации слива воды, изготовлению колодцев на территории. Чтобы сделать все правильно, нужно иметь при себе:
  • Достаточное количество гравия;
  • Разные варианты щебня по величине;
  • Песок;
  • Геотекстиль для организации фильтра на трубы;
  • Сами трубы;
  • Колодцы, предназначенные для сбора воды с дренажных систем;
  • Лопату.
Укладка дренажной системы может производиться своими руками или при помощи бригады профессионалов. В случае самостоятельной работы последовательность действий будет такой:
  • Выкапывание канав под трубы;
  • Утрамбовка дна готовой траншеи;
  • Засыпание на дно песка и щебня;
  • Размещение геотекстиля больше ширины выкопанной траншеи;
  • Промывка гравия и размещение его на дно 20-ти сантиметровым слоем;
  • Далее нужно опустить дренажную трубу в траншею и обернуть ее в геотекстиль;
  • Соединить трубы при помощи муфт, стыки смазать герметиком;
  • Каждые 50 метров идет установка смотровых колодцев, при помощи которых можно следить за работой системы, чистить ее и промывать в случае необходимости;
  • Засыпка системы при помощи щебня или гравия меньшего размера;
  • Затем нужно застелить систему остатками геотекстиля;
  • Укладка слоя плодородной почвы;
  • Проверка системы при помощи слива воды в ближайший канал.
Такую основательную дренажную систему важно закапывать на глубину, чтобы она хорошо работала и долго сохраняла эффективность. Но есть и более облегченные конструкции, которые призваны собирать дождевую воду. На дом устанавливаются водоприемники, по которым вода с крыш стекает вниз, а у основания дома располагается дождевой дренаж. Для этого под домом делаются точечные водоотводы, которые выводят осадки в общую дренажную систему.

В процессе монтажа дренажной системы могут встречаться такие ошибки:
  • Неправильный выбор диаметра труб для всей конструкции;
  • Неверный расчет угла наклона всей системы;
  • Отсутствие слоя щебня и гравия, которые служат природным фильтром;
  • Несвоевременный отбор воды из колодцев или вовсе отсутствие контроля по его заполняемости.
Услуги сантехника в Москве и Московской области

Чтобы работа дренажной системы происходила качественно, стоит обратить внимание на такие аспекты:
  • На ровном участке, где нет сливной канавы, стоит дополнительно укомплектовать дренаж насосом, который поможет справиться с излишками влаги;
  • Если нужно сделать дренажную систему на большом участке и создать многоканальную сеть, то стоит заручиться помощью специалистов, особенно ввиду отсутствия опыта в таких делах;
  • Занимаясь водоотводом, стоит усилить гидроизоляцию фундамента в доме, для чего подойдет битумная мастика и армирующая сетка;
  • Дренажные колодцы лучше организовывать по всему периметру системы, что позволит контролировать количество грунтовых вод и смотреть на эффективность работы всей конструкции;
  • В процессе засыпания каналов нужно использовать гравий, который значительно больше отверстий дренажа, чтобы не засорять саму конструкцию при помощи вспомогательного материала;
  • Инспекционные колодцы, это не что иное, как трубы, которые укладываются вертикально и сверху закрываются при помощи крышек;
  • Смотровой колодец должен иметь диаметр в 50 см, что делает его удобным для легкого доступа, если элемент нужно промыть;
  • Фиксация геотекстиля на трубах осуществляется при помощи полипропиленовой или капроновой нити;
  • Процесс укладки дренажа происходит в июле, когда поверхностная вода уйдет с поверхности;
  • Работа по монтажу длится от месяца до двух. Важно успеть закончить все до наступления холодов, чтобы конструкция не оставалась незавершенной в зимнее время.
Работа по обустройству дренажной системы не самая сложная, однако требует определенных навыков. Кроме того, не имея представления о всевозможных мелочах, связанных с процессом выбора оборудования или этапов его укладки, сложно будет организовать эффективную систему, которая будет служить достаточно долго и приносить ожидаемый эффект как на участке под огородом, так и под фундаментом дома.
