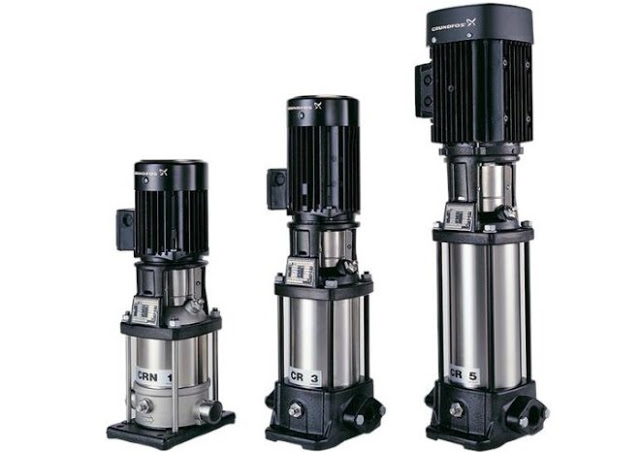

Вертикальный центробежный насос — разновидности и особенности работы

Услуги сантехника в Москве и Московской области

Вертикальные модели центробежных насосов получили широкое распространение в быту и в условиях промышленных предприятий. Их отличительной особенностью является вертикально расположенный вал, благодаря которому для размещения оборудования требуются малые размеры площадок. Вертикальный центробежный насос можно использовать не только как самостоятельную единицу, но и в качестве одной из составляющих общей системы водоснабжения или водоотведения. В статье мастер сантехник рассмотрит особенности конструкции вертикальных центробежных насосов.

Немного истории

Простейшие насосы известны еще до нашей эры. А вот идея использования центробежной силы в процессе перекачивания воды появилась у Леонардо да Винчи на рубеже 15-16 веков, но лишь в набросках. Когда именно был разработан полноценный центробежный насос – доподлинно неизвестно, поэтому одного единственного изобретателя назвать не сможет никто.

В начале 17 века француз Бланкано соорудил максимально простую установку, которая могла подавать воду при помощи вращающегося рабочего колеса. Центробежный насос с четырехлопастным колесом, расположенным в спиральном корпусе, впервые предложил француз Дени Папен в конце 17 века. Первая же вертикальная насосная конструкция центробежного типа была опробована и внедрена инженером Ле Демуром в первой половине 18 века, а классическая форма колеса появилась лишь в начале 19 века. Широкое применение центробежные насосы получили после того, как их начали укомплектовывать электродвигателем.

Над созданием полноценных агрегатов независимо друг от друга трудились русские и зарубежные изобретатели на протяжении десятилетий.

Конструкция вертикального насоса с несколькими ступенями появилась на рубеже 19-20 столетия благодаря нашему соотечественнику – русскому инженеру Пушечникову. Его насосная установка могла выкачивать воду из скважин, имеющих глубину до 250 метров.

Параметры и разновидности

Услуги сантехника в Москве и Московской области

Насосы с вертикальной компоновкой вала и рабочего колеса, относящиеся к устройствам центробежного типа, классифицируются по таким характеристикам, как:
  • Напор (в зависимости от значения данного параметра вертикальные насосы могут быть с низким, средним или высоким уровнем напора);
  • Скорость функционирования (по данному признаку выделяют нормальные, тихо- или быстроходные гидромашины);
  • Объем рабочей среды, перекачиваемый в единицу времени (производительность устройства);
  • Количество ступеней, в качестве которых могут выступать секции или кольца оборудования;
  • Количество магистралей, через которые в устройство поступает перекачиваемая среда (одно- или двусторонние устройства);
  • Тип жидкой среды, для перекачивания которой предназначен насос (дренажные, фекальные, химические, водяные и др. электронасосы);
  • Расположение устройства относительно перекачиваемой им среды (наземные модели, погружные и вертикальные полупогружные насосы);
  • Способ соединения с приводным электродвигателем (прямоприводные, редукторные и шкивные гидромашины).
Вертикальные насосы успешно используются для перекачивания чистых, загрязненных и химически агрессивных жидких сред, характеризующихся невысокой степенью вязкости. К наиболее значимым достоинствам гидромашин данного типа следует отнести:
  • Компактность;
  • Простоту в использовании и обслуживании;
  • Высокую эффективность;
  • Невысокий уровень шума, создаваемого при работе.
Благодаря вышеперечисленным достоинствам вертикальные многоступенчатые центробежные насосы (как и одноступенчатые) активно используются для оснащения следующих систем:
Вертикальный центробежный насос, который обеспечивает поднятие перекачиваемой им жидкости на более высокий уровень за счет увеличения давления ее потока, может относиться к одной из следующих категорий:
Как поверхностные модели, так и насосы полупогружные и погружные комплектуются электродвигателем, который обеспечивает вращение рабочих колес таких устройств.

Поверхностные насосы вертикального типа, как понятно из их названия, устанавливаются на поверхности земли, в непосредственной близости от резервуара, из которого необходимо откачивать жидкость. Местом для установки такого оборудования может служить приямок или специально подготовленная площадка, которые не соприкасаются с поверхностью перекачиваемой жидкой среды. Насос полупогружной вертикальный, что также следует из его названия, опускается в перекачиваемую жидкую среду лишь частично, при этом приводной электродвигатель остается над поверхностью жидкости.

Услуги сантехника в Москве и Московской области

Корпус насосов погружного типа в процессе их работы полностью находится в толще перекачиваемой жидкой среды. Если вертикальный полупогружной насос не может быть установлен в скважинах, шахта которых характеризуется искривленной формой, то устройство погружного типа такой возможностью обладает.
Обратите внимание! Следует иметь в виду, что электронасосы вертикального типа нельзя запускать, пока внутренняя часть их корпуса не заполнится жидкостью. Если пренебречь этим требованием, то насос будет работать на холостом ходу, что может привести к его перегреву и, соответственно, преждевременному выходу из строя
Более высокой мощностью отличаются многоступенчатые центробежные насосы вертикального типа, которые в состоянии намного увеличивать давление потока перекачиваемой жидкой среды, чего нельзя сказать об одноступенчатых моделях. При этом мощность и КПД многоступенчатых насосов вертикального типа тем выше, чем больше секций имеется в конструкции таких устройств. Каждая из секций, соединенных друг с другом последовательно, способствует приросту кинетической энергии потока перекачиваемой жидкой среды.

Принцип действия

Основным элементом конструкции центробежного насоса вертикального типа является рабочее колесо, оснащенное лопастями. В вертикальных многоступенчатых насосах таких колес, закрепленных на валу, несколько, что и позволяет увеличить эффективность использования данного оборудования. Рабочие колеса этих центробежных электронасосов представляют собой два диска, закрепленных на вертикальном валу, которые располагаются друг от друга на определенном расстоянии и соединены между собой лопастями, изгибающимися в сторону, противоположную направлению вращения самого колеса.

Услуги сантехника в Москве и Московской области

Принцип, по которому работает насос центробежный вертикального типа, заключается в следующем:
  • При вращении колеса во временной рабочей камере, сформированной двумя близлежащими лопастями, создается разрежение воздуха, что способствует всасыванию в нее жидкости через входной патрубок.
  • После того как жидкость попадает во временную рабочую камеру и начинает вращаться вместе с перемещающими ее лопастями, на нее начинает действовать центробежная сила, прижимающая ее к стенкам внутренней камеры.
  • При попадании в область выходного патрубка жидкость, уже находясь под давлением за счет воздействующих на нее центробежных сил, выталкивается в напорную магистраль.
При вращении рабочего колеса центробежного электронасоса с закрепленными на нем лопастями всасывание перекачиваемой жидкости и ее выталкивание в напорную магистраль происходит в непрерывном режиме. Таким образом, за один оборот колеса происходит несколько циклов всасывания и выталкивания перекачиваемой жидкой среды.

Вал электронасоса, на котором закреплено его рабочее колесо, для обеспечения легкости и точности вращения помещается в подшипниковые узлы, а между подвижными и неподвижными деталями устройства устанавливаются уплотнительные элементы сальникового типа.

Отдельные модели вертикальных насосов погружного типа могут устанавливаться даже в трубопроводах соответствующего диаметра, что позволяет значительно повысить эффективность перекачивания жидких сред. Всасывающий и напорный патрубки у таких моделей располагаются на одной оси.

Многоступенчатые насосы вертикального типа

В центробежных вертикальных насосах многоступенчатого типа перекачиваемая жидкость до поступления в напорный патрубок последовательно проходит все секции устройства, что позволяет значительно увеличить напор рабочей среды на выходе. В зависимости от модели насосы данного типа могут содержать в своей конструкции различное количество рабочих колес (от 2 до 10), которые фиксируются на одном валу, но располагаются в отдельных модулях каждое.

Услуги сантехника в Москве и Московской области

Модули многоступенчатого вертикального насоса размещаются в одном кожухе, который устанавливается между всасывающей и напорной камерами устройства. Все элементы корпуса многоступенчатого электронасоса, патрубки которого располагаются в одной горизонтальной плоскости, стягиваются шпильками, а стыки между ними герметизируются при помощи уплотнительных элементов.

Как уже говорилось выше, многоступенчатые центробежные насосы за счет особенностей своей конструкции позволяют значительно увеличить напор перекачиваемой жидкой среды на выходе. Напор потока жидкости, создаваемый многоступенчатым насосом, складывается из суммы значений напоров, формируемых каждой его ступенью.

Правила выбора и обслуживания

Значительно продлить срок службы центробежных насосов, а также обеспечить их безаварийную эксплуатацию позволяет соблюдение несложных правил их использования и технического обслуживания. Чтобы минимизировать влияние внешних факторов, способных вывести центробежные насосы из строя, следует дооснастить такие установки рядом дополнительных элементов. Такими элементами, в частности, являются:
  • Сетчатый фильтр и задвижки, которые защитят насос от попадания в его внутреннюю часть твердых включений, содержащихся в составе перекачиваемой жидкой среды;
  • Обратный клапан, не дающий перекачиваемой жидкости уйти обратно в скважину, то есть исключающий работу насоса вхолостую и, соответственно, перегрев устройства и его выход из строя;
  • Манометр, устанавливаемый на трубе, по которой жидкая среда всасывается насосом (наличие манометра даст возможность контролировать давление жидкости во входном патрубке и тем самым не допускать возникновения кавитационных процессов);
  • Манометр, предназначенный для контроля уровня давления внутри самого насоса (наличие такого прибора позволит не допустить возникновения гидроударов).
Эффективность работы трубопроводной системы, которую обслуживает центробежный насос, во многом определяется и тем, насколько правильно выбрано такое устройство. Выбирая как наземные, так и погружные и полупогружные вертикальные насосные устройства, следует ориентироваться на следующие параметры:
  • Мощность, потребляемую приводным электродвигателем;
  • Производительность;
  • Напор водной струи, который в состоянии создавать насос;
  • Размеры корпуса;
  • Материалы изготовления деталей, которые будут контактировать с перекачиваемой средой.
Среди правил эксплуатации насосов вертикальных центробежных стоит выделить следующие:
  • Насосы данного типа нельзя устанавливать ни в горизонтальном, ни даже в наклонном положении;
  • Категорически не допускается использовать такие насосы для перекачивания сред, для которых они не предназначены. Если применять водные насосы для перекачивания химически агрессивных жидкостей или жидких сред, в составе которых будут содержаться нерастворимые включения, то такое оборудование быстро выйдет из строя. В то же самое время использовать для перекачивания чистой воды дорогостоящие насосы, предназначенные для работы с химически агрессивными средами, нецелесообразно с экономической точки зрения;
  • Если центробежный насос придется использовать в холодное время года, то следует утеплить его корпус или установить такое оборудование в отапливаемом помещении. В противном случае корпус насоса может не только утратить свою герметичность, но даже лопнуть от замерзшей в его внутренней части жидкости.
Обратите внимание! Кроме того, центробежный насос, чтобы он прослужил как можно дольше, следует регулярно подвергать техническому обслуживанию и плановому ремонту

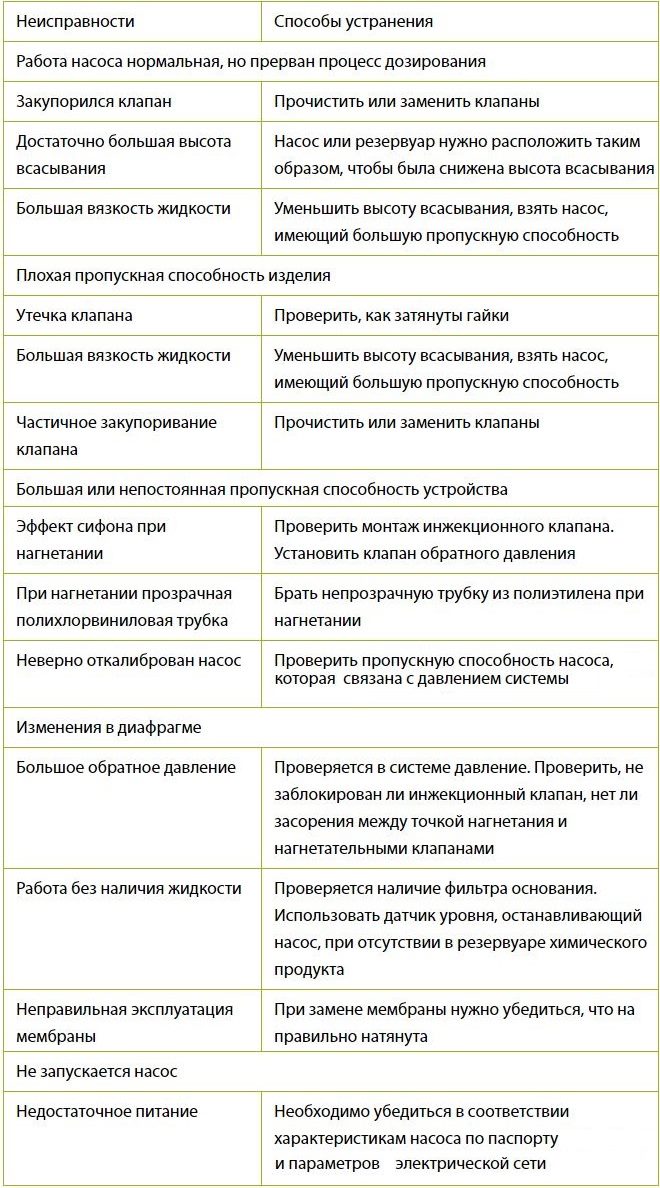

Но поломки насосов всё таки неизбежны, ниже в таблице приведены основные неисправности оборудования.

Услуги сантехника в Москве и Московской области

Видео

В сюжете - Многоступенчатые насосы


В сюжете - Вертикальный насос с магнитной муфтой


В сюжете - Вертикальный центробежный секционный насос ЦНС


В продолжение темы посмотрите также наш обзор Глубинные насосы для скважин — устройство, виды, выбор
