Как сделать магнитную массу для сварки

Услуги сантехника в Москве и Московской области

Часто дополнительные приспособления к сварочному аппарату либо плохого качества и ломаются, либо же могут отсутствовать вообще. Магнитная масса для сварки — это удобное приспособление, позволяющее закрепить ее на свариваемых деталях, и хорошая альтернатива стандартным прищепкам. В статье мастер сантехник расскажет, как сделать магнитную массу для сварки.

Магнит или зажим

Обычно сварочные аппараты комплектуются кабелем массы с держателем зажимного типа. С первого взгляда, это удобно, такое приспособление можно надежно закрепить к практически любой поверхности (листы, металлопрокат и прочие).

Но бывают ситуации, когда нет возможности установить такую массу на заготовку или, еще чаще, она перегорает. Неплохой альтернативой станет магнитный контакт сварочного кабеля.

В чем его преимущества перед стандартным зажимом-прищепкой:
  • Это возможность закрепить контакт практически на любые поверхности без особых хлопот;
  • Простая конструкция практически вечна в использовании, не сломается, так как нет никаких пружинок и механизмов;
  • Такая масса отлично выдерживает перепады напряжения и нагрузку, вследствие чего не перегорает;
  • Большая площадь контакта обеспечивает надежное замыкание.
Но есть и свои недостатки у такого вида крепления контактов. Главный недостаток — это то, что магнитная масса для сварки будет плохо устанавливаться на маленькие по площади детали, например, пруток или арматуру. Вторым отрицательным свойством будет невозможность закрепления на свариваемые части из цветных металлов: алюминия, меди и прочих. Также со временем магнит будет загрязняться металлической стружкой и его периодически нужно очищать.

Без учета двух последних факторов, это довольно удобное приспособление, которое можно даже изготовить своими руками без лишних затрат.

Конструкция магнитного контакта

Само устройство состоит из:
  • Болты М10, М14;
  • Гайки М8, М10, М14, М18;
  • Шайбы М10 2 шт., М14;
  • Неодимовые магниты шайбы d8 мм, d12-16 мм;
  • Суперклей.
Как сделать магнитную массу для сварки

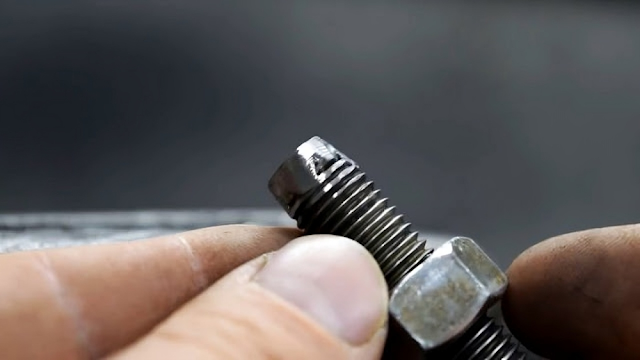

На болт М14 наворачивается гайка соответствующего размера. Затем к его торцу приваривается гайка М8. Шов от сварки и ее выступающие грани стачиваются.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Далее к гайке М18 приваривается шайба М14. Они имеют одинаковый наружный диаметр, поэтому отлично центрируются.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Затем в шайбу вставляется ранее доработанный болт М14. Его гайка частично выкручивается до упора в шайбу.

Услуги сантехника в Москве и Московской области

Выставив болт ровно, нужно сварить гайку с шайбой. Следует накладывать толстый шов, поскольку деталь в дальнейшем будет обтачиваться. Важно, чтобы сварка не попала на болт М14. Он должен свободно вращаться по резьбе.

Услуги сантехника в Москве и Московской области

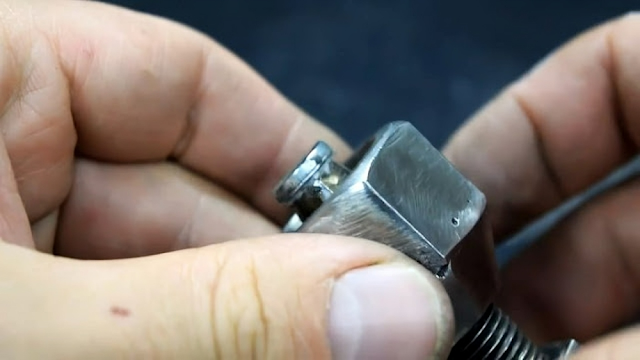

К полученной заготовке под углом приваривается головка болта М10. После этого деталь можно обточить, сделав ее гладкой.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

На приваренный под углом болт М10 надевается 2 шайбы и наворачивается гайка. Затем на суперклей в приваренную на торце болта М14 гайку М8 вклеивается неодимовый магнит диаметром 8 мм. Чтобы он поместился, может понадобиться рассверлить внутреннюю резьбу. Поверх малого магнита также приклеивается большой диаметром 12-16 мм.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Далее нужно зажать кабель от электросварки между шайбами бокового болта М10. Чтобы воспользоваться клеммой, достаточно просто прислонить ее к поверхности, которую требуется обваривать. Магниты притянутся к металлу и плотно придавят корпус контакта. В дальнейшем, чтобы отсоединить клемму, следует немного выкрутить болт М14 вверх. От этого сила притяжения уменьшится, и контакт оторвется от поверхности с меньшим усилием.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Сила сцепления самодельной клеммы зависит от используемых неодимовых магнитов. Если установить самые тонкие, то она составит 4-4,5 кг. Для более крепкого сцепления нужно использовать магниты высотой от 4 мм. В таком случае их следует приклеивать на эпоксидный клей, чтобы они не отрывались от клеммы.
