Как сделать глубинный вибратор для бетона

Услуги сантехника в Москве и Московской области

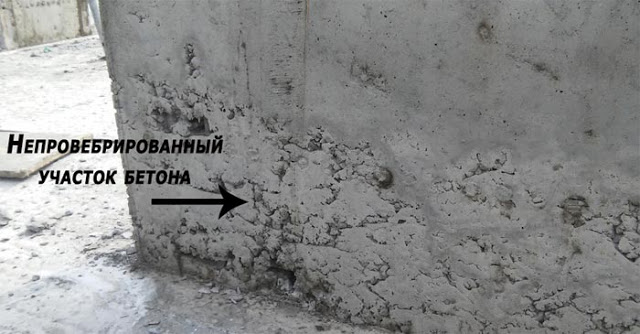

Чтобы уплотнить, а значит, упрочить структуру бетона, необходимо воспользоваться специальным инструментом – вибратором. С его помощью несложно выгнать из толщи еще свежего раствора излишки воздуха, из-за которых бетон пористый и хрупкий. Для разовых работ приобретать полноценный инструмент не выгодно, так как стоит он дорого. В статье мастер сантехник расскажет, как сделать глубинный вибратор для бетона и что для этого понадобится.

Где применяется вибратор для бетона

Услуги сантехника в Москве и Московской области

Для начала следует отметить, что вибраторы бывают двух типов — погружные или глубинные и поверхностные. Погружные применяются исключительно при заливке бетонных стен, столбов и прочих аналогичных конструкций. Поверхностные устройства предназначены для уплотнения жидкого бетона, залитого горизонтально, то есть на пол или потолок.

Услуги сантехника в Москве и Московской области

Перед тем, как сделать вибратор для бетона, необходимо разобраться в применении этого простого и полезного инструмента.

Услуги сантехника в Москве и Московской области

Прежде всего, насадка используется в сфере строительства, когда заливаются бетонные сооружения. Еще применяется этот специализированный инструмент в таких случаях:
Свое применение рассматриваемые устройства нашли не только в промышленном, но и в домашнем строительстве. Чтобы соорудить фундамент, опалубку, а также залить столбики и прочие подобные сооружения, применяются вибраторы.

Если в промышленности рационально применять специализированный инструмент, то для домашнего хозяйства вовсе не обязательно покупать такие устройства. Если есть перфоратор или дрель, то к ним можно изготовить соответствующую насадку, воспользовавшись для этого подручными средствами.

Устройство и как работает прибор

Услуги сантехника в Москве и Московской области

При сооружении бетонной конструкции немаловажно соблюдать технологию, иначе изготовленная конструкция будет не прочной, и прослужит не долго. Однако такая конструкция для того и сооружается, чтобы обеспечивать высокую прочность сооружения, а также продолжительный срок службы. Чтобы достичь этой прочности, во время заливания жидкой бетонной смеси требуется удалять пузырьки воздуха, а также уплотнять бетон. Раньше для этого применялись длинные палки, которые вставлялись вглубь раствора, и вручную вибрировали, создавая колебательные движения.

Услуги сантехника в Москве и Московской области

Способ удаления воздуха из бетонной смеси при помощи длинной палки уже давно не актуален, так как для этого были изготовлены специальные устройства — вибраторы. Это инструмент, создаваемый колебательные движения высокой частоты. Они способствуют нарушению связи между мелкими частицами бетона, осуществляя их уплотнение. Вибратор для удаления бетона обладает целым рядом преимуществ, так как позволяет одновременно выполнять следующие действия:
  • Удаление влаги и воздуха из смеси, повышая тем самым прочностные показатели сооружения;
  • Равномерное заполнение смесью опалубки;
  • Ускоряется процесс затвердевания бетонной смеси;
  • Устранение пустот, негативно влияющих на прочностные показатели конечной конструкции;
  • Увеличивается срок службы постройки;
  • Получение однородной бетонной массы, что делает сооружение равномерно прочным;
  • Исключается необходимость заливать бетон послойно.
Конструктивно вибратор представляет собой насадку, которая подсоединяется к электроинструменту. Непосредственное приспособление называется вибрирующим наконечником, который соединяется с электрическим двигателем при помощи специального гибкого шланга.

Услуги сантехника в Москве и Московской области

Насадка имеет простейшую конструкцию, а покупать специализированный инструмент — это дорого. Чтобы не пришлось использовать длинную палку, рекомендуется сделать вибратор своими руками, и подключить его к перфоратору или дрели.

Как сделать глубинный вибратор для бетона из автомобильного амортизатора

Услуги сантехника в Москве и Московской области

Что потребуется:
  • Сломанный автомобильный амортизатор;
  • Прут 6-8 мм;
  • Болты с гайками М8.
Из амортизатора снимается защитный кожух и срезается проушина строго по кругу, чтобы не повредить внутреннюю колбу.

Услуги сантехника в Москве и Московской области

Затем вынимается шток.

Услуги сантехника в Москве и Московской области

К штоку приваривается два отрезка прута со смещением под одну сторону.

Услуги сантехника в Москве и Московской области

Сплошной шов не нужен, достаточно их прихватить в паре мест. Затем необходимо поместить шток обратно во внутреннюю колбу. Если приваренные пруты мешают, их нужно подточить.

Услуги сантехника в Москве и Московской области

Доработанный шток с внутренней колбой вставляются в корпус амортизатора и спиленная проушина с крышкой привариваются обратно.

Услуги сантехника в Москве и Московской области

Далее корпус амортизатора зачищается, чтобы его можно было покрасить, и в дальнейшем с него легче смывался бетон после использования.

Услуги сантехника в Москве и Московской области

Вибратор уже практически готов, остается сделать для него переходник под перфоратор или дрель. Для этого используется штатный кожух от амортизатора. От него отрезается кусок 200-250 мм.

Услуги сантехника в Москве и Московской области

По краям заготовки сверлится по 2 отверстия под проушины хомутов.

Услуги сантехника в Москве и Московской области

Далее с помощью болгарки вырезается переходник как на фото.

Услуги сантехника в Москве и Московской области

Проушины хомутов на переходнике подгибаются, и в них вставляются болты. Далее он зажимается сначала на корпусе дрели по месту установки съемной ручки.

Услуги сантехника в Москве и Московской области

Затем затягивается на вибраторе.

Услуги сантехника в Москве и Московской области

Шток при этом необходимо установить в патрон и поджать ключом.

Услуги сантехника в Москве и Московской области

Желательно перед использованием покрасить вибратор и переходник, если планируется его использовать больше пары раз. Полученное устройство за счет неравномерного утяжеления штока при включении дрели очень сильно вибрирует. Это позволяет при погружении вибратора уплотнять бетон, вгоняя его в мелкие полости, куда он не попадает самотеком.

Видео

В сюжете - Как сделать глубинный вибратор для бетона из автомобильного амортизатора


В сюжете - Самодельный вибратор для бетона за 3 копейки


В сюжете - Как сделать погружной вибратор для укладки бетонной смеси


В сюжете - Как сделать портативный вибратор для бетона
