При проектировании системы отопления в частном доме может возникнуть такая потребность, как утепление дымохода. Не утепленная труба дымохода создает много проблем зимой. Без утеплителя она быстро остывает, поэтому тяга в ней слабее. Кроме этого без него на ней образовывается конденсат. От этого она быстрее засоряется сажей. К тому же конденсат может буквально стекать по трубе прямо в печь. В статье мастер сантехник расскажет, какая бывает базальтовая вата для утепления дымохода.

Почему важно утеплять дымоход

Утепление дымохода необходимо по следующим причинам:

При резких перепадах температур материал, из которого изготовлен дымоход может начать разрушаться. Подобное может случиться и в последствии образования различных кислот и щелочей в процессе горения. Они могут разрушить не только саму трубу (этот фактор относится преимущественно к металлическим изделиям), но и все, что ее окружает: стены, полы, потолки.
Быстрое нагревание, которое обеспечивает дымоход, на фоне быстрого повышения температуры в помещении, негативно влияет на вещи и предметы интерьера, находящиеся в комнате, в том числе и на человека, поэтому теплоизоляция поможет предупредить неблагоприятный эффект и обеспечить нормальную регуляцию теплообмена.
Снизить выделение конденсата, который появляется из-за разницы температур в процессе нагрева. Выделенная влага образовывает вредные химические соединения, вступая в реакцию со многими другими веществами, содержащимися внутри трубы.

Где нужно утеплять

Утепление требуется в тех местах, где теплая поверхность трубы контактирует с наружным воздухом. Это происходит в пространстве холодного чердака и после вывода на кровлю. Также в доме нужно позаботиться и о вентиляционных каналах, выходящих на улицу.

Конденсат всегда выпадает со стороны прохождения теплого воздуха. В случае с дымоходом это будет происходить внутри трубы, что приведет не только к его повреждению, но и скатыванию влаги вниз к отопительному прибору, ухудшению тяги. Чтобы это предотвратить, необходимо не допустить охлаждение трубопровода.

Характеристики базальтового утеплителя

Базальт является одним из видов минеральных утеплителей. Ещё одно название материала – каменная вата. Изготавливают теплоизоляцию из отходов породы габбро-базальта. В процессе производства, порода измельчается и расплавляется, растягивается на тонкие стекловолокна.

Температура плавления в печи 1500°С. Толщина вытягиваемых волокон не более 7 микрон, длина 5 см. Полученные нити дважды пропускают через пресс, предварительно нагрев до 300°С.

Полученную теплоизоляцию отличает огнестойкость, экологичность, прочность и другие характеристики:

Низкая теплопроводность – в зависимости от марки, значение теплоизоляции материала находится в пределах от 0,032 до 0,048 ватта на метр на Кельвин. Такие же характеристики имеет вспененный каучук, пенополистирол, пробка.
Гидрофобность – влага оседает на поверхности и не может попасть внутрь. Даже во влажных помещениях или под воздействием атмосферных осадков, каменная вата сохраняет свои эксплуатационные и теплоизоляционные характеристики. Поэтому выбор базальтовой ваты для изоляции дымохода, устанавливаемого на улице, это действительно хорошее решение.
Сопротивляемость огню – базальтовая вата, без потери прочности, нагревается до температуры 1114°С. При более высокой температуре начинается плавление материала. Данная способность позволяет выдерживать даже прямое воздействие открытого огня. Температура дымохода, даже при возгорании сажи, не превышает 1000°С, поэтому базальт подходит для утепления любых систем дымоотведения, независимо от принципа работы и типа используемого топлива.
Прочность и устойчивость к проседанию – волокна каменной ваты располагаются как вертикально, так и горизонтально, что приводит к возможности выдерживать нагрузку на сжатие от 5 до 80 килопаскалей. В течение всего срока эксплуатации, материал не меняет своей формы. Допускается деформация не более 10%.

Где применяется базальт в дымоходных системах

В дымоходных системах, каменная вата используется в следующих целях:

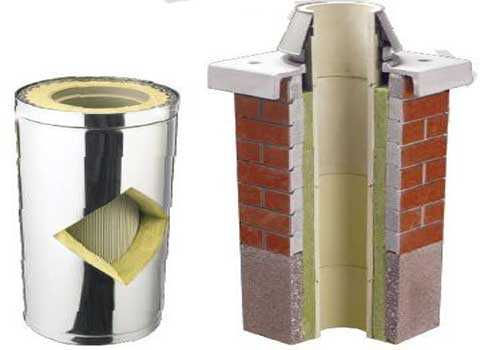

Сэндвич трубы – утепление стального дымохода базальтовой ватой осуществляется в заводских условиях, что обеспечивает высокие теплотехнические характеристики и отсутствие мостиков холода. Конструкцию сэндвич трубы отличает небольшой вес, теплостойкость и хорошие теплотехнические характеристики.
Керамические трубы с наружной оболочкой из нержавейки – внутрь конструкции вставляются цилиндры из базальтовой ваты, толщиной 3-4 мм. Отсутствие швов увеличивает и без того высокие теплоизоляционные характеристики. Керамику, устанавливаемую в керамзитобетонные блоки, утепляют во время монтажа. Обмотать трубу дымохода можно изоляцией толщиной 30/40/50 мм. Закрепляют вату с помощью хомутов.
Изоляция труб одностенного стального дымохода базальтовой ватой. Для этих целей рекомендовано применять фольгированный базальт для дымохода. Фольгированная каменная вата позволяет снизить теплопотери и защитить трубу от внешнего воздействия атмосферных осадков.
Изоляция в проходках – кровельная разделка для дымохода, а также проход в плитах перекрытия, согласно требованиям ПБ и СНиП, изолируется негорючим материалом. Зазоры между трубами и конструкциями заполняют каменной ватой.
Несгораемый фольгированный базальтовый утеплитель для дымоходов используют и для изготовления противопожарной разделки, защищая им деревянные элементы здания, расположенные в непосредственной близости от нагревающихся поверхностей.
Изоляция короба дымохода – чтобы предотвратить появления окислов на кирпичных каналах, требуется провести утепление стенок. Для этой цели оптимально подойдут жесткие плиты из базальта, позволяющие впоследствии выполнить отделку под штукатурку, укладку керамической плитки и т.д.

Плюсы и минусы применения

Главным недостатком базальтового утеплителя является его стоимость. В остальном, по сравнению с любыми другими видами теплоизоляции, базальт, несомненно выигрывает. В качестве плюсов материала можно отметить:

Низкая теплопроводность – даже при температуре отходящих газов свыше 500°С, базальтовая вата нагревается не более 30°С. Во время кратковременного возгорания сажи и скачка температуры до 900°С, наружный контур сэндвич-трубы не нагреется более 45°С.
Негорючесть – материал выдерживает воздействие направленного огня от газовой горелки, не воспламеняясь. Плавиться вата начинает после превышения 1100°С. Поэтому, можно уложить базальтовый утеплитель вплотную к дымоходной трубе и не беспокоиться за безопасность помещения в течение всего срока эксплуатации.
Простой монтаж – маты и листы легко режутся обычным малярным ножом. Фиксируется материал с помощью хомутов или вязальной проволоки. Если при монтаже дымоходов укладывать базальтовую вату своими руками, можно существенно сэкономить на проведение работ.
Удельный вес даже базальтовой огнеупорной ваты 30 кг/м³, соответственно, после утепления, масса конструкции дымохода увеличивается совсем ненамного.

Базальтовая вата не имеет аналогов по своим характеристикам и является оптимальным решением при выборе утеплителя для дымохода. Единственное, что ограничивает популярность материала, это высокая стоимость, связанная с особенностями производственного процесса.

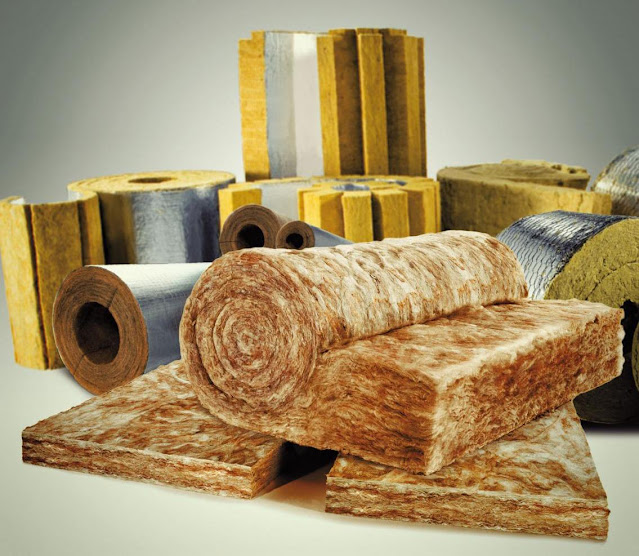

Виды базальтового утеплителя для теплоизоляции дымоходов

Выбор марки базальтовой ваты зависит от желаемых теплотехнических характеристик. Материал подбирается в зависимости от особенностей эксплуатации, типа конструкции дымохода. Также придется определиться с подходящей изоляцией для изготовления кровельной разделки и узлов прохождения через стену, и плиты перекрытия.

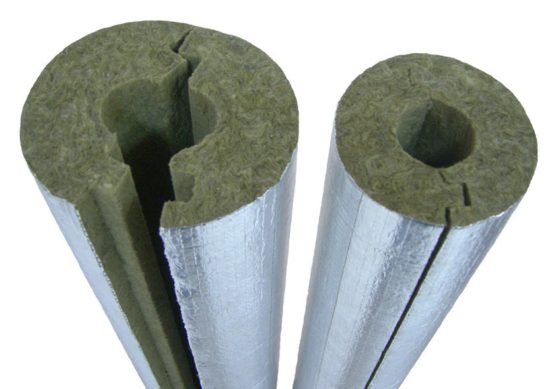

Базальтовые теплоизоляционные скорлупки (цилиндры)

Теплоизоляционные скорлупы для дымоходов из базальта применяются в промышленных и бытовых системах дымоотведения. По толщине стенок, подразделяются на несколько марок: 55, 75, 90, 110, 150, 200. Скорлупки поставляются отрезками по 1 метр каждый.

Устанавливая прессованный базальтовый цилиндрический утеплитель, руководствуются требованиями, изложенными в СНиП 2.04.14-88, и конкретно, следующими указаниями:

Цилиндры имеют продольный шов для удобного монтажа на трубы. Утеплитель закрепляют бандажами из тонколистовой оцинкованной или нержавеющей стали, с толщиной не менее 0,8 мм. В качестве альтернативы используют вязальную проволоку из нержавеющей или черной стали, с диаметром 1,2 и 2 мм соответственно.
Негорючие базальтовые теплоизоляционные элементы цилиндров устанавливают с разбежкой по швам. Стыки изолируются алюминиевым скотчем.
Монтажные работы начинают от фланца. Фольгированный утеплитель не нуждается в защитном покрытии. В остальных случаях изготавливается кожух или металлическая обсадка для изоляции.

Применение базальтового утеплителя в дымоходах сэндвич системы, в виде теплоизоляционных цилиндров, ограниченно трубами с температурой отходящих дымовых газов не более 300°С.

Изолирующие маты из базальта (обычные и сверхплотные)

Маты из базальта применяются для изоляции греющихся поверхностей, при температуре от 450-700°С. Методы эксплуатации регламентируются ГОСТ-16381.

В первую очередь необходимо обратить внимание на заявленную плотность базальтовой ваты. Для подключения к твердотопливным агрегатам подойдет каменная вата с коэффициентом 30-125 кг/м³. Материал не имеет обкладочного слоя и способен выдержать постоянную рабочую температуру 700°С.

Негорючий базальтовый утеплитель высокой плотности, используют при изготовлении узлов прохождения, а также утепления дымоходов любой конструкции.

Для наружного и внутреннего утепления одностенных труб используют базальтовый мат с фольгой. При условии монтажа внутри здания, отсутствует необходимость в изготовлении защитной обшивки. Фольгированная прослойка соединена с утеплителем посредством прошивки.

Использовать прошивные маты для стенового прохода дымохода не рекомендуется. Можно устанавливать маты для утепления потолков в месте прохода дымоходных труб, изготовления противопожарных разделок.

Картон из базальтовых волокон

Одна из новинок на рынке теплоизоляционных материалов – картон из базальтовых волокон. Основные характеристики базальтокартона:

При небольшой толщине, имеет высокую плотность и способен выдерживать температуру до 900°С.
Применяется в качестве огнеупорных покрытий во время установки дровяных и твердотопливных печей, котлов.
Устойчив к вибрации и влаге.
Срок службы не менее 50 лет.
Толщина базальтового картона: 5/10/14/19 мм.
Допускается создание многослойных конструкций, для увеличения теплоизоляционных свойств.

Изолировать металлический дымоход, обернув его базальтовым фольгированным картоном достаточно просто. Материал хорошо сгибается по окружности. После обматывания трубы, утеплитель фиксируют хомутами.

Допускается изоляция дымохода фольгированным базальтовым картоном для любых видов систем дымоотведения. После монтажа нет необходимости в изготовлении дополнительной защитной конструкции.

Защитный экран с базальтом устанавливают в качестве противопожарной разделки, защищая деревянные стены, находящиеся рядом с нагревающейся трубой.

Производители базальтового утеплителя

Популярностью пользуется продукция следующих компаний:

Базальтовая вата Rockwool – изготавливается на предприятиях одноименной компании, расположенной в Дании. По своим характеристикам: гидрофобности, звуко и теплоизоляции, а также механической прочности, Rockwool существенно обгоняет аналоги других производителей.
Базальтовая вата URSA – изначально изготавливалась в Италии. Нас сегодняшний день компания имеет 14 крупных производственных центров, расположенных в Европе, Ближнем Востоке и Азии, что в результате не могло не отразиться на качестве продукции. Компания URSA специализируется на утепление промышленных и бытовых помещений, и пользуется популярностью за счет хорошего соотношения цены и качества выпускаемой продукции.
Базальтовая вата Izovat – утеплитель, изготавливаемый в ближнем зарубежье, в Украине. В ассортимент продукции входят минеральные плиты с плотностью от 30 до 200 кг/м³.
Базальтовая вата Paroc – шведская компания, специализируется на производстве каменной ваты еще с 30-х годов прошлого столетия. Производственные цеха Paroc находятся исключительно в странах ЕС, что позволяет поддерживать высокий уровень качества и полное соответствие нормам безопасности, действующим в Европе.
Базальтовые цилиндры Paroc можно использовать для изоляции железных труб дымоходов. Для этого компания разработала серии Paroc Pro Section и Paroc Pro Bend +покровный слой, обеспечивающие максимальную теплоизоляцию и защиту стальных конструкций.

При выборе базальта для утепления труб, ориентироваться главным образом необходимо на теплотехнические характеристики, указанные производителем. На базе крупных концернов были разработаны модификации, специально предназначенные для систем дымоотведения.

Особенности утепления дымохода базальтовой ватой

На технологию и механизм установки обшивки влияет множество факторов, среди которых материал, из которого сделана труба, ее диаметр и другие. Соблюдение следующих норм обязательно во время обшивки дымохода теплоизолятором:

Толщина слоя базальтовой ваты в проходках через деревянные конструкции не менее 5 см. Отдаленность от несущих балок как минимум 1 м.
Если требуется уложить материал в несколько слоев, правильно раскладывать огнестойкую базальтовую плиту со смещением, чтобы перекрывать стыки нижнего листа верхним. Это же правило действует и в случае монтажа цилиндрического утеплителя. Продольный шов каждой следующей скорлупки смещают на 180°.
Устройство прохода дымохода через деревянное перекрытие с применением базальтовой ваты предусматривает применение противопожарной разделки. До горючего материала, от греющей поверхности должно быть от 50-100 мм. Зазор заполняют каменной ватой.
Толщина базальтового волокна в дымоходе должна быть не более 40 мм, для наружной изоляции, до 100 мм. Плотность подбирается в зависимости от условий эксплуатации. Для утепления керамических дымоходных труб, подключаемых к твердотопливным котлам, используют базальтовую вату с плотностью от 100 до 200 кг/м³.
Нет смысла использовать высокотемпературную базальтовую вату для термоизоляции дымохода, подключенного к газовому или жидкотопливному котлу, так как температура отходящих газов редко превышает 200-300°С. Оптимальной будет установка цилиндрического утеплителя.
Расчет необходимого количества базальтовой ваты для утепления дымохода из стали. Подбирается необходимая толщина материала. На упаковке утеплителя указан приблизительный расход ваты при разной толщине слоя. Остается подсчитать размеры окружности в сантиметрах и длину трубы. После этого высчитывается количество упаковок.
После утепления однослойной трубы не фольгированным материалом, обязательно изготовление защитной конструкции.

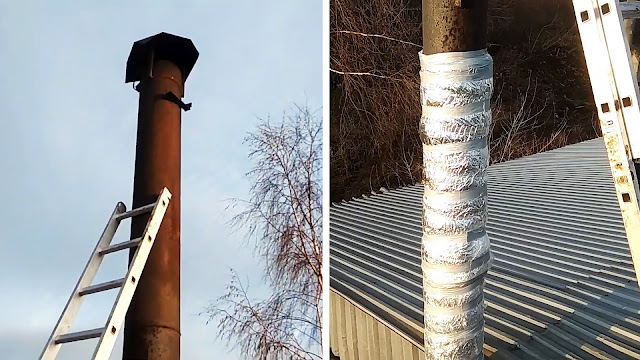

Процесс утепления трубы

Суть утепления очень проста – нужно обмотать трубу минватой фольгой наружу, и зафиксировать ее армированным скотчем. Чтобы избежать стыков, лучше отрезать от рулона вату равную по длине высоте трубы.

Подготовленный отрезок нужно намотать на трубу начиная сверху, и закрепить вершину парой оборотов скотча. Края ваты при этом следует подвернуть внутрь, чтобы снаружи просматривался только отражатель. Это убережет утеплитель от промокания. Подворачивается внутрь как верх, так и боковые продольные края ваты.
