Автоматика для газовых котлов — виды, принцип работы, производители

Бытовые отопительные агрегаты, использующие природный и сжиженный газ, не нуждаются в постоянном контроле со стороны пользователей. За горением и поддержанием требуемой температуры теплоносителя следят электронные и механические блоки, вмонтированные в любой теплогенератор производителем. В этой статье мастер сантехник расскажет, как работает автоматика для газового котла и какие виды устройств применяются в современных установках.

Виды

Автоматику для отопительных агрегатов можно разделить на:

• Энергозависимую (функционирующую от сети электропитания);
• Энергонезависимую (механические устройства).

Автоматика для энергозависимых систем

Автономный газовый котёл подразумевает установку сложных электронных устройств, зависимых от сети электропитания. Эти устройства самостоятельно настраивают топливную подачу, мощность пламени.

Энергозависимые системы автоматики представлены следующими видами приборов:

• Комнатный терморегулятор;
• Программатор на сутки;
• Программатор на неделю.

Комнатный терморегулятор крепится в комнате, где требуется регулировать температуру. Датчики проводят измерения.

При понижении температуры, терморегулятор реагирует и отправляет газовому котлу сигнал. Котёл запускается.

При достижении оптимальной температуры в помещении, клапан перекрывается и газовый котёл заканчивает работу.

Подключается комнатный термостат к агрегату при помощи кабеля.

Программатор суточный

Функции у данного прибора те же, что и у терморегулятора, но есть возможность устанавливать программы на сутки. Работает программатор также и с системой горячего водяного снабжения. Через 24 часа цикл возобновляется.

Подключается устройство к газовому агрегату при помощи кабеля и по радиоканалу.

Программатор на неделю

Такой недельный прибор имеет больше возможностей для изменения климата в помещении. Существуют встроенные режимы и те, которые можно настроить вручную. Действие происходит в радиусе 30 метров и больше. Данные можно отслеживать на подсвеченном дисплее.

Устройства современного типа могут не только контролировать температуру, но и проводить самостоятельную диагностику техники. Они управляют работоспособностью насоса и защищают газовый котёл от замерзания.

Принцип работы энергонезависимой автоматики

Независимые от энергии приборы автономны, им неважно наличие электрической сети, они имеют лёгкое ручное управление. После самостоятельной установки владельцем необходимой температуры, нагрев поддерживается в автоматическом режиме, то есть путём регулировки подачи газа в горелку.

Функционирует автоматика для газового агрегата таким способом: в работающем котле при помощи термостата, который соединён с клапаном и подаёт топливо в горелку, отслеживается соответствие температуры установленным параметрам. Термопара, установленная в теплообменнике, фиксирует температуру теплоносителя. Главный элемент термопары – это инваровый стержень. Он чутко реагирует на изменения температуры. Стержень воздействует на клапан, настраивающий подачу газа, он удлиняется при нагреве и становится короче при охлаждении.

С повышением температуры приток топлива становится меньше – и пламя тухнет до той поры, пока стержень не станет холодным.

Принцип работы датчиков тяги и пламени аналогичен функционированию автоматики котла при изменениях температуры теплового носителя. Один датчик чувствителен к ухудшению тяги дыма, другой – к сильному снижению газового давления в трубе. Принцип работы автоматики тот же: расширение или деформация материала при сильном нагреве. В состав датчика тяги, который находится в дымовом колпаке, входит пластина из биметалла. С ухудшением тяги, горючие газы дыма скапливаются и перегревают пластину. Пластина изгибается, контакты разъединяются, газ в камеру сгорания не поступает. Похожим способом функционирует и датчик пламени.

Несмотря на удобство электроники, многие всё же выбирают механическую автоматику для газового котла. На это есть несколько причин:

• Управление такой автоматикой элементарное.
• Энергонезависимая система стоит намного меньше устройств, потребляющих энергию.
• Не боится отключения сети электропитания, скачков напряжения, что не вынуждает приобретать стабилизатор напряжения.

Производители

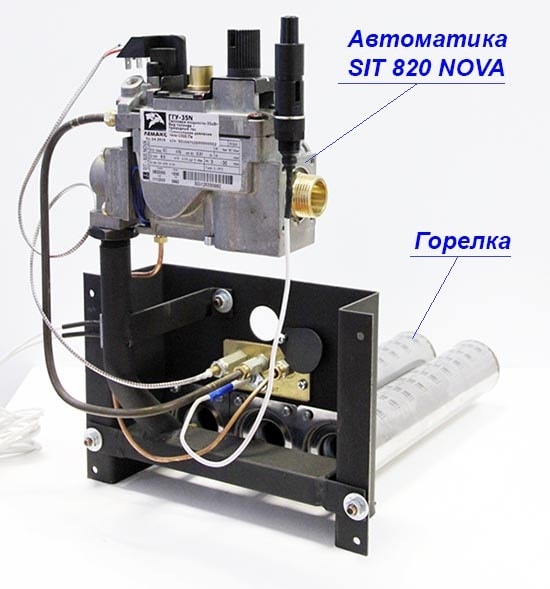

Многие компании, выпускающие автоматику для газовых агрегатов, изготавливают и цельные блоки, в которых в наличии есть все самые необходимые приборы:

• терморегулятор;
• клапан;
• датчик давления;
• реле исполнения.

Устройство автоматики может меняться в зависимости от выпускающей компании, хоть и функционируют приборы по аналогии. Автоматика из Италии SIT является надёжной и простой. Наибольшим спросом пользуется модель 630 EUROSIT.

Видео

В сюжете - Обзор газовой автоматики Евросит 630 (Eurosit 630)

Отечественные аналоги можно увидеть под марками САБК и Орион.

Видео

В сюжете - Обзор газовой автоматики САБК

Американская автоматика для газового котла Honeywell является одной из самых популярных. Компания Honeywell известна с 1885 года и на данное время является одним из лидеров в производстве разной автоматики.

Популярная модель Honeywell VR 400 имеет два клапана с сервоприводом для функционирования с электронными блоками управления котлов или выносными контроллерами. Устройство обладает такими характеристиками:

• Функция плавного розжига;
• Работа по принципу модуляции;
• Вмонтированный сетчатый фильтр;
• Поддерживание режима горелки «малое пламя»;
• Резервные выходы для присоединения реле минимального и промежуточного давления.

Продукция фирмы Honeywell высокоточная, качественная и эффективная вне зависимости от ценовой категории, поэтому она так популярна во многих странах. Бюджетная автоматика для газового котла этой компании стоит около 50$ (модели Honeywell vs8620, Honeywell v5475, Honeywell v9500). Такие приборы включают в себя:

• Стандартный набор контроллеров, которые способствуют безопасной работе газового котла и сохраняют указанную температуру теплоносителя в системе;
• Теххарактеристики с более необходимыми показателями;
• Механическую ручку регулировки режимов температур.

Системы Honeywell могут выполнять следующие функции:

• Удерживать указанную температуру теплоносителя (от 40 °C до 90 °C).
• Проводить выключение агрегата при отсутствии газа.
• Проводить выключение котла при прекращении тяги в дымоходной трубе или при появлении обратной тяги.
• Перекрывать подачу газа при затухании горелки.

Автоматика для газового котла Honeywell популярна в настоящее время и выпускается в большом ассортименте, поэтому у покупателя всегда есть выбор контроллеров. Автоматика безопасности газовых котлов Honeywell зарекомендовала себя как техника высококачественная, точная и эффективная. И это относится ко всем моделям компании, вне зависимости от цены.

Видео

В сюжете - Обзор газовой автоматики Honeywell V5475

Современная автоматика для газовых котлов отопления имеет большое значение в безопасной эксплуатации обогревательного устройства, и в настоящее время без неё обойтись практически невозможно. Зарубежные модели автоматики отличаются высокой надёжностью и долгим сроком службы, это доказывает проверенная временем работа приборов на разных газовых котлах.

В продолжение темы посмотрите также наш обзор Почему тухнет газовый котел — причины и следствия
