Реле давления воды для насоса — устройство, выбор и монтаж

Реле давления воды — это компактное устройство, которое автоматизирует работу насосной станции, обеспечивая стабильный напор в системе водоснабжения. Оно защищает насос от перегрузок, сухого хода и перегрева, продлевая срок службы оборудования. В условиях российского климата, где часто используются скважинные или поверхностные насосы для автономного водоснабжения, реле давления становится незаменимым элементом. В этой статье мастер сантехник подробно разберёт его назначение, устройство, виды, критерии выбора, производителей, а также этапы монтажа, проверки и обслуживания.

Назначение реле давления и его роль в системе водоснабжения

Реле давления воды является одним из ключевых элементов автоматизации автономных и полуавтономных систем водоснабжения. Его основное назначение заключается в управлении работой насосного оборудования: устройство включает насос при снижении давления в системе ниже заданного нижнего порога и отключает его при достижении установленного верхнего значения. За счёт этого обеспечивается стабильное давление в трубопроводе и бесперебойная подача воды к точкам водоразбора без постоянного участия человека. Особенно важна эта функция в условиях, где централизованное водоснабжение отсутствует либо отличается нестабильностью.

Для России реле давления имеет особое значение, поскольку значительная часть населения использует автономные источники воды — скважины, колодцы и поверхностные водоёмы. По оценкам профильных отраслевых организаций, более 20 миллионов домохозяйств эксплуатируют индивидуальные системы водоснабжения, в которых реле давления является неотъемлемой частью насосных станций. Такие системы применяются не только для хозяйственно-питьевых нужд, но и для полива приусадебных участков, обеспечения технологических процессов и организации противопожарного водоснабжения в частных домах и на объектах малой инфраструктуры.

Функциональная роль реле давления в российских условиях многогранна. Прежде всего, оно защищает насос от так называемого «сухого хода» — работы без воды, возникающей при падении уровня в скважине, засорении фильтра или утечках в системе. Подобный режим приводит к перегреву электродвигателя и быстрому выходу оборудования из строя. По статистике эксплуатационных служб, до трети аварий насосов в частном секторе связаны именно с отсутствием своевременного автоматического отключения, что делает реле давления важным элементом защиты и надёжности системы.

Не менее значима функция стабилизации давления в трубопроводе. Для бытового водоснабжения в частных домах оптимальным считается диапазон 1,5–3 бар, при котором сантехнические приборы работают корректно и без перегрузок. Реле давления сглаживает скачки, возникающие при резком открытии или закрытии кранов, тем самым снижая нагрузку на трубы, фитинги, уплотнители и бытовую технику. В регионах с повышенной жёсткостью воды, таких как Урал и Сибирь, это особенно актуально, поскольку минеральные отложения ускоряют износ оборудования, а любые гидроудары усугубляют проблему.

Отдельного внимания заслуживает вклад реле давления в энергоэффективность системы водоснабжения. За счёт автоматического включения насоса только при реальной потребности в воде сокращается количество рабочих циклов и общее время работы оборудования. В сравнении с ручным управлением или некорректно настроенными системами это позволяет снизить потребление электроэнергии на 20–40%. В условиях России, где тарифы на электроэнергию ежегодно растут и в среднем достигают 5–7 рублей за киловатт-час, экономия для средней семьи может составлять несколько тысяч рублей в год.

Реле давления также играет важную роль в системах противопожарного водоснабжения. В соответствии с действующими нормативами, оно обеспечивает оперативный запуск насосного оборудования при резком падении давления, что критически важно для своевременной подачи воды к пожарным кранам или спринклерным установкам. Кроме того, использование реле соответствует требованиям российского законодательства в сфере водоснабжения и водоотведения, предусматривающего автоматизацию, защиту от аварийных режимов и повышение общей безопасности инженерных систем.

В сельских районах, где значительная доля населения полностью зависит от скважинного водоснабжения, реле давления часто работает в паре с гидроаккумулятором. Такое сочетание создаёт запас воды и давления, снижает частоту включений насоса и повышает комфорт пользования системой. В городских коттеджах и загородных домах крупных агломераций, включая Москву и Подмосковье, реле всё чаще интегрируется в системы «умного дома», позволяя дистанционно контролировать давление, получать уведомления об авариях и оптимизировать режимы работы оборудования.

В итоге реле давления выступает не просто элементом автоматического управления, а комплексным адаптационным механизмом, который учитывает специфику российских условий эксплуатации: суровый климат, перепады напряжения, нестабильное качество воды и высокую нагрузку на инженерные сети. Его применение позволяет значительно снизить количество простоев, продлить срок службы насосного оборудования до 10–15 лет и обеспечить надёжное, экономичное и безопасное водоснабжение в частных и коммерческих системах.

Устройство реле давления

Реле давления представляет собой электромеханический либо электронный прибор, предназначенный для контроля и автоматического регулирования давления воды в трубопроводе. Оно реагирует на изменения гидравлического давления и, в зависимости от заданных параметров, управляет включением и отключением насосного оборудования. Благодаря своей конструкции реле служит связующим звеном между гидравлической частью системы водоснабжения и электрической цепью питания насоса, обеспечивая стабильную и безопасную работу всей установки.

Классическое механическое реле давления состоит из нескольких взаимосвязанных элементов, каждый из которых выполняет строго определённую функцию. Основой конструкции является штуцер для подключения к водопроводу, через который давление воды передаётся внутрь устройства. Внутри расположена эластичная резиновая мембрана либо поршень — именно этот элемент воспринимает давление рабочей среды и преобразует его в механическое усилие. Мембрана воздействует на металлическую площадку, связанную с коромыслом или рычажным механизмом, который, в свою очередь, взаимодействует с системой пружин. Как правило, используются две пружины: большая отвечает за нижний порог включения насоса, а малая — за верхний предел отключения и формирование дифференциала давления. Вся механическая часть закреплена на основании с электрическими контактами, которые замыкают или размыкают цепь питания насоса. Корпус реле, выполненный из прочного пластика или латуни, защищает внутренние компоненты от влаги, пыли и механических повреждений.

Принцип работы механического реле давления основан на балансе сил между давлением воды и сопротивлением регулировочных пружин. При нормальном давлении мембрана находится в равновесии, а контакты реле либо замкнуты, либо разомкнуты в зависимости от текущего режима. Когда давление в системе падает ниже установленного нижнего порога, например до 1,4 бара, усилие воды становится недостаточным для сжатия большой пружины. Она разжимается, коромысло перемещается и электрические контакты замыкаются, включая насос. По мере заполнения системы давление возрастает, мембрана сильнее деформируется и передаёт усилие на механизм. При достижении верхнего порога, например 2,8 бара, малая пружина сжимается, контакты размыкаются, и насос отключается. Разница между этими значениями, называемая дифференциалом, может регулироваться в широком диапазоне — обычно от 0,5 до 2,5 бара — что позволяет адаптировать работу системы под конкретные условия и снизить частоту включений насоса.

Электронные реле давления имеют более сложную, но и более функциональную конструкцию. В них отсутствует классическая мембранно-пружинная механика: вместо неё используется датчик давления, чаще всего тензорезистивный, который преобразует гидравлическое давление в электрический сигнал. Этот сигнал поступает на микроконтроллер, анализируется и используется для управления силовым реле или электронным ключом. Такие устройства часто оснащаются цифровым дисплеем, на котором отображается текущее давление, заданные пороги и аварийные сообщения. Электронная схема позволяет реализовать более точные настройки, плавную логику работы и дополнительные защитные функции.

Функциональные возможности современных реле давления выходят далеко за рамки простого включения и отключения насоса. Помимо базовой автоматизации по давлению, они обеспечивают защиту от сухого хода, отключая насос при падении давления до критически низких значений, что предотвращает перегрев и повреждение оборудования. Многие модели контролируют электрическую нагрузку и защищают насос от перегруза по току, обычно до 16 ампер. Также реализуются функции защиты от протечек, когда резкое и нетипичное падение давления сопровождается аварийным отключением и сигнализацией, а также защита от воздуха в системе с задержкой повторного пуска на 20–30 секунд для стабилизации режима работы.

Дополнительно реле давления могут поддерживать плавный пуск насоса, снижая гидроудары и нагрузку на трубопровод, иметь светодиодную или цифровую индикацию состояния и возможность интеграции с внешними контроллерами, системами автоматизации и «умного дома». В российских условиях такие устройства изготавливаются с учётом требований электробезопасности и соответствуют действующим стандартам, что позволяет им стабильно работать в сетях с перепадами напряжения в диапазоне 180–250 вольт. При правильной настройке и эксплуатации срок службы реле давления составляет в среднем 10–15 лет, а его коммутационная способность достигает около 1,1 кВт для механических моделей и до 3,3 кВт для электронных, что делает их универсальным и надёжным элементом современных систем водоснабжения.

Виды реле давления

Реле давления в системах водоснабжения различаются по принципу действия, уровню автоматизации и конструктивному исполнению. Такая классификация позволяет подобрать устройство под конкретные условия эксплуатации — от простых дачных систем до сложных скважинных установок с высокой нагрузкой и требованиями к точности. В российской практике наибольшее распространение получили механические и электронные реле, а также их варианты с интегрированным манометром и без него.

Механические реле давления остаются самым массовым и востребованным типом, занимая порядка 80 % рынка в России. Их работа основана на взаимодействии мембраны и системы пружин без применения электронной начинки. Конструкция отличается простотой и высокой ремонтопригодностью, что обеспечивает длительный срок службы — нередко более 10 лет при корректной эксплуатации. Существенным преимуществом механических моделей является низкая стоимость, как правило в диапазоне 500–1500 рублей, что делает их оптимальным выбором для бюджетных и несложных систем водоснабжения. Типичными представителями являются реле серий PM5 с рабочим диапазоном 1–5 бар и PM12, рассчитанные на более высокое давление до 12 бар.

В то же время механические реле имеют ряд ограничений. Они уступают по точности регулирования, погрешность может достигать ±0,5 бара, а работа сопровождается характерными щелчками при срабатывании контактов. Такие устройства чувствительны к загрязнениям воды и требуют периодической ручной настройки порогов давления. Поэтому их чаще применяют в простых системах с невысокими требованиями к комфорту и автоматизации, например в дачных домах или хозяйственных постройках.

Электронные реле давления представляют собой более современное и технологичное решение. Вместо механических пружин в них используются датчики давления и микроконтроллеры, обеспечивающие высокую точность контроля — обычно в пределах ±0,2 бара. Большинство моделей оснащается цифровым дисплеем, на котором отображаются текущие параметры работы системы, а также встроенными алгоритмами защиты от сухого хода, протечек и чрезмерно частых пусков насоса. Электронные реле рассчитаны на большое количество циклов включения — до миллиона и более, что заметно снижает износ насосного оборудования и может продлить срок его службы примерно на 50 %.

Основным недостатком электронных реле является более высокая цена, которая в среднем составляет 2000–5000 рублей, а также небольшое собственное энергопотребление на уровне 2–5 Вт. Однако для скважинных систем и домов с постоянным проживанием эти затраты оправданы. Распространённые модели, такие как РДЭ-10 с допустимой мощностью насоса до 2,2 кВт или версии с функцией плавного пуска, обеспечивают дополнительную защиту по току и возможность задержки повторного включения в диапазоне от нескольких секунд до полуминуты.

Отдельную категорию составляют реле давления с интегрированным манометром. Это комбинированные устройства, в которых корпус реле объединён с трехвыводным штуцером и стрелочным манометром. Такое решение упрощает монтаж и позволяет визуально контролировать давление в системе без установки дополнительного измерительного прибора. Как правило, рабочий диапазон таких реле составляет до 10 бар, а их стоимость на 20–30 % выше аналогов без манометра. Они особенно удобны при открытом монтаже насосных станций и в случаях, когда требуется быстрый контроль параметров без использования инструментов.

Реле давления без встроенного манометра отличаются более компактными размерами и часто подключаются через накидную гайку или резьбовое соединение. Для их корректной настройки и контроля требуется внешний манометр, однако такие модели стоят дешевле и лучше подходят для скрытого монтажа в шкафах или технических нишах. Это популярный вариант в системах, где важны минимальные габариты и аккуратный внешний вид.

Существуют также гибридные решения, сочетающие элементы механики и электроники. В них пружинный механизм дополняется электронной схемой, обеспечивающей плавный пуск насоса и более мягкую работу системы. В российских условиях механические реле по-прежнему доминируют в бюджетном сегменте и широко применяются в оборудовании отечественных производителей, тогда как электронные и гибридные модели чаще используются в премиальных системах и продукции международных брендов.

В конечном счёте выбор типа реле давления зависит от бюджета, требуемой точности и уровня автоматизации. Механические устройства подойдут для простых и недорогих решений, тогда как электронные реле обеспечат максимальный контроль, защиту и комфорт в современных системах водоснабжения.

Критерии выбора реле давления

Правильный выбор реле давления напрямую влияет на стабильность работы системы водоснабжения, ресурс насоса и безопасность трубопровода. При подборе устройства важно учитывать сразу несколько ключевых параметров, которые должны соответствовать характеристикам насосного оборудования и условиям эксплуатации. Ошибки на этом этапе могут привести к частым включениям насоса, перерасходу электроэнергии и преждевременному износу всей системы.

Одним из основных критериев являются значения давления включения и отключения насоса. Для большинства бытовых систем водоснабжения оптимальным считается диапазон 1,4–2,8 бара, который обеспечивает комфортный напор воды и стабильную работу сантехники. Именно под такие параметры рассчитаны популярные механические реле, используемые в насосных станциях с гидроаккумулятором. В системах с повышенным напором, например при большой глубине скважины или необходимости подачи воды на несколько этажей, применяются реле с расширенным диапазоном регулировки — до 5–7 бар и выше. Важно также правильно задать дифференциал давления, то есть разницу между включением и отключением насоса. Практика показывает, что значение в пределах 1–1,5 бара является оптимальным для систем с гидроаккумулятором, так как оно снижает количество пусков и увеличивает срок службы оборудования, хотя в целом допустимый диапазон может составлять от 0,5 до 4 бар.

При выборе реле необходимо учитывать напорные характеристики самого насоса. Для подачи воды с глубины 30–50 метров требуется давление в системе порядка 3–5 бар, тогда как для скважин глубиной около 100 метров рабочие значения могут достигать 7–10 бар. При этом важно избегать избыточного давления: превышение расчётных параметров более чем на 20 % создаёт повышенную нагрузку на трубы, фитинги и запорную арматуру, что увеличивает риск протечек и аварий. Реле давления должно обеспечивать отключение насоса до достижения опасных для системы значений.

Не менее важным параметром является производительность и электрическая мощность насоса. Реле давления должно быть рассчитано на рабочий ток оборудования, который в бытовых системах обычно составляет от 10 до 16 ампер, что соответствует мощности примерно от 1,1 до 3,3 кВт. Для насосов мощностью около 1,5 кВт подойдут стандартные реле с допустимой нагрузкой до 2,2 кВт, тогда как для более мощных агрегатов — 2,5 кВт и выше — следует выбирать модели с усиленными контактами и дополнительной защитой. Особое внимание стоит уделять количеству пусков в сутки: если насос включается более тысячи раз в день, предпочтение лучше отдать электронным реле с защитой от перегрева и контролем циклов, так как механические устройства в таком режиме изнашиваются значительно быстрее.

Материал корпуса и присоединительных элементов также играет важную роль, особенно в российских условиях эксплуатации. Для регионов с жёсткой или агрессивной водой оптимальным выбором являются реле с латунными или нержавеющими штуцерами, так как они менее подвержены коррозии и сохраняют герметичность в течение длительного времени. Пластиковые корпуса допустимы при условии чистой воды и положительных температур, однако они более чувствительны к механическим нагрузкам и могут становиться хрупкими при морозах. Для установки в сырых помещениях рекомендуется выбирать устройства с классом защиты не ниже IP44, что обеспечивает защиту от брызг и конденсата.

Тип подключения реле давления должен соответствовать конфигурации системы водоснабжения. Наиболее распространены резьбовые соединения стандартов G1/4", G1/2" и G1", выбор которых зависит от диаметра трубопровода и фитингов. В насосных станциях часто применяются штуцеры с несколькими выводами, позволяющие одновременно подключить реле, манометр и гидроаккумулятор, что упрощает монтаж и обслуживание. Для компактных или скрытых установок используются реле с накидной гайкой, а в скважинных системах целесообразно выбирать модели с возможностью установки фильтра для защиты мембраны и датчиков от загрязнений.

Дополнительно стоит обратить внимание на наличие встроенных защитных функций. Защита от сухого хода, срабатывающая при падении давления до 0,1–0,7 бара, предотвращает работу насоса без воды. Плавный пуск особенно актуален для насосов мощностью более 1 кВт, так как снижает пусковые токи и гидроудары. Важно также убедиться в совместимости реле с бытовой электросетью 220 В с допустимыми отклонениями напряжения в пределах ±10 %. При выборе конкретной модели рекомендуется ориентироваться на паспорт насоса и закладывать запас по мощности не менее 20 %, что обеспечит надёжную и долговечную работу системы водоснабжения.

Поставщики и производители реле давления

Рынок реле давления в России хорошо развит и представлен как отечественными производителями, так и зарубежными брендами. В продаже широко доступны механические, электронные и комбинированные устройства для бытовых и промышленных систем водоснабжения. Основная доля поставок сосредоточена в Москве и Санкт-Петербурге, откуда оборудование распределяется по регионам. Ниже приведён структурированный обзор ключевых производителей и поставщиков в формате списка.

Ключевые производители и бренды:

• Джилекс (Jeelex). Отечественный производитель с заводом в Московском регионе. Специализируется в первую очередь на механических реле давления, ориентированных на массовый бытовой сегмент. Продукция отличается простотой конструкции, совместимостью с насосными станциями и широкой распространённостью в розничной и оптовой торговле.
• Акваконтроль. Московский бренд, известный электронными реле давления серии РДЭ. Устройства ориентированы на автоматизацию скважинных и насосных систем, отличаются расширенным набором защитных функций и повышенным сроком гарантии.
• Политех (Politekh). Производитель из Санкт-Петербурга, специализирующийся на программируемых контроллерах давления и гибридных решениях. Продукция чаще используется в сложных и промышленных системах водоснабжения, а также в проектах с повышенными требованиями к автоматике.
• Belamos. Бренд с азиатским происхождением и частичной сборкой в России. Ассортимент включает простые автоматические реле и контроллеры давления для бытовых насосов. Активно представлен на российском рынке через московских дистрибьюторов.
• Pedrollo. Итальянский производитель насосного оборудования и автоматики. Реле давления этого бренда известны высоким качеством сборки и стабильной работой, поставляются в Россию через официальные каналы и имеют развитую сервисную сеть.
• Grundfos, DAB, UNIPUMP. Международные бренды, представленные в России через крупных импортеров и дистрибьюторов. Основной акцент сделан на электронные реле и интеллектуальные системы управления насосами, рассчитанные на длительную эксплуатацию и высокий уровень автоматизации.

Текущая ситуация на рынке:

• Российский рынок реле давления продолжает расти за счёт увеличения числа автономных систем водоснабжения и активного развития частного домостроения.
• Основной спрос приходится на механические реле в бюджетном сегменте и электронные устройства в среднем и премиальном классах.
• При выборе поставщика и производителя рекомендуется обращать внимание на наличие сертификатов соответствия ЕАС, официальной гарантии и сервисной поддержки в регионах.

Российский рынок реле давления предлагает широкий выбор решений — от простых механических моделей отечественного производства до высокотехнологичных электронных устройств ведущих мировых брендов. Оптимальный выбор зависит от уровня автоматизации системы, условий эксплуатации и требований к надёжности, при этом предпочтение стоит отдавать производителям и поставщикам с подтверждённой сертификацией и устойчивым присутствием на рынке.

Подготовка к монтажу реле давления

Грамотная подготовка к установке реле давления является одним из ключевых факторов, определяющих надёжность и долговечность всей системы водоснабжения. Именно на этом этапе закладывается правильная работа автоматики, безопасность эксплуатации и удобство последующего обслуживания. Пренебрежение подготовительными мерами часто приводит к утечкам, ложным срабатываниям реле и даже выходу из строя насосного оборудования, поэтому все действия должны выполняться последовательно и с учётом действующих норм.

Первым шагом является подбор и проверка инструментов, необходимых для монтажа и настройки. Для механической части установки потребуются крестовая отвертка стандарта PH2 и плоская отвертка для работы с клеммами и регулировочными винтами, а также набор рожковых ключей в диапазоне от 9 до 19 мм и газовый ключ для затяжки резьбовых соединений. Обязательным инструментом считается манометр с рабочим диапазоном до 10 бар, который используется как для первичной настройки реле, так и для контроля давления в системе. Для электрических работ потребуется мультиметр, позволяющий проверить наличие напряжения, целостность цепей и корректность заземления. Дополнительно следует подготовить насос или компрессор для подкачки воздуха в гидроаккумулятор, так как правильное давление в его воздушной камере напрямую влияет на работу реле давления.

Не менее важен выбор качественных расходных материалов и комплектующих. Для герметизации резьбовых соединений используются фум-лента или анаэробные герметики, обеспечивающие надёжную защиту от протечек при рабочем давлении. В большинстве схем монтажа применяется латунный тройник или так называемый «пятерник» с резьбой G1/2", позволяющий компактно подключить реле давления, манометр, гидроаккумулятор и трубопровод. Для подключения питания необходимо использовать трёхжильный кабель сечением не менее 1,5 мм², рассчитанный на длительную нагрузку. Электрическую цепь рекомендуется защитить автоматическим предохранителем номиналом до 16 А, а также обязательно предусмотреть надёжное заземление, соответствующее требованиям электробезопасности.

Особое внимание следует уделить вопросам безопасности перед началом монтажа. Работы выполняются только при полностью отключённом электропитании — желательно через отдельный автомат с устройством защитного отключения на ток утечки 30 мА. После отключения электричества необходимо слить воду из системы, чтобы исключить неконтролируемое давление и утечки при демонтаже или установке фитингов. Для личной защиты рекомендуется использовать средства индивидуальной защиты: плотные перчатки для работы с инструментом и защитные очки, предохраняющие глаза от брызг воды и мелких частиц.

Отдельным этапом подготовки является проверка давления в гидроаккумуляторе. До установки реле давление воздуха в его мембранной камере должно быть отрегулировано, как правило, до значения около 1,5 бара, что достигается с помощью компрессора или ручного насоса. Неправильное давление в гидроаккумуляторе приводит к некорректным настройкам реле и частым включениям насоса, поэтому этот шаг нельзя пропускать.

При выборе места установки важно учитывать условия окружающей среды. Реле давления не рекомендуется монтировать в помещениях с высокой влажностью или рядом с источниками тепла, если корпус устройства не имеет соответствующего класса защиты. Для бытовых условий оптимальным считается уровень защиты не ниже IP44. Электромонтаж должен выполняться в соответствии с требованиями правил устройства электроустановок: кабели прокладываются в защитной гофре, заземление является обязательным элементом схемы, а соединения выполняются в доступных для осмотра местах.

Дополнительные риски, которые следует предусмотреть на этапе подготовки, включают возможность поражения электрическим током и гидроудары в системе. Перед началом работ рекомендуется проверить отсутствие напряжения мультиметром, а для защиты трубопровода установить предохранительный клапан, ограничивающий давление, например, на уровне 3 бар. В российских условиях также следует учитывать требования действующих строительных норм, которые регламентируют высоту установки оборудования — обычно в диапазоне от 0,5 до 1,5 метра от уровня пола — и необходимость свободного доступа к реле для технического обслуживания и регулировки.

Завершающим этапом подготовки является продумывание и проверка схемы подключения. Реле давления, как правило, устанавливается после насоса или гидроаккумулятора и до фильтров тонкой очистки, что обеспечивает корректную реакцию устройства на изменение давления в системе. Тщательно подготовленная схема и соблюдение всех перечисленных требований позволяют значительно упростить монтаж, избежать типовых ошибок и обеспечить стабильную и безопасную работу системы водоснабжения на протяжении многих лет.

Пошаговый монтаж реле давления

Монтаж реле давления выполняется поэтапно и требует аккуратного соблюдения как гидравлической, так и электрической части подключения. Правильная последовательность действий позволяет избежать утечек, ошибок в работе автоматики и некорректных настроек давления. Работы рекомендуется проводить в спокойном режиме, без спешки, уделяя внимание каждому этапу.

Первым шагом является полное отключение системы. Перед началом монтажа необходимо обесточить насосное оборудование, отключив автомат и УЗО, а затем убедиться в отсутствии напряжения. После этого вода из системы сливается через ближайшую точку разбора или сливной клапан, чтобы исключить давление в трубопроводе и безопасно выполнять монтаж фитингов.

Далее выполняется установка тройника или так называемого «пятерника» в точке подключения автоматики. Обычно он монтируется на выходе насоса или гидроаккумулятора. Латунный фитинг с резьбой стандартного диаметра вкручивается с обязательной герметизацией резьбы фум-лентой, намотанной по часовой стрелке плотными витками. К одному из выходов подключается манометр, если он не встроен в корпус реле, что позволит контролировать давление при настройке и дальнейшей эксплуатации.

После этого реле давления подключается к водопроводу. Штуцер реле аккуратно вкручивается в свободный выход тройника или пятерника, при этом важно не перетянуть соединение, чтобы не повредить резьбу и корпус. Для моделей с накидной гайкой соединение затягивается рожковым ключом подходящего размера, обеспечивая плотную посадку без перекосов. На этом этапе уже формируется единый узел автоматики, объединяющий насос, гидроаккумулятор, манометр и реле давления.

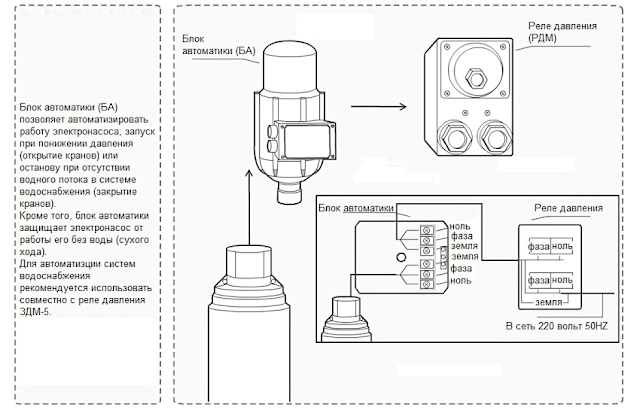

Следующий этап — электрическое подключение. С корпуса реле снимается защитная крышка, открывающая доступ к клеммной колодке. Фазный и нулевой провод от сети подключаются к входным клеммам реле, а выходные контакты соединяются с кабелем, идущим к насосу. Заземляющий провод обязательно подсоединяется к соответствующей клемме или металлической части корпуса. Все соединения выполняются проводом сечением не менее 1,5 мм², контакты должны быть надёжно зажаты, без оголённых жил и слабых фиксаций.

После подключения электрики особое внимание уделяется заземлению и защите цепи. В схему питания обязательно включается автоматический выключатель и устройство защитного отключения с номиналом, соответствующим мощности насоса. Для защиты гидравлической части системы рекомендуется установить предохранительный клапан, ограничивающий максимальное давление, который монтируется параллельно основному трубопроводу и предотвращает аварийные перегрузки.

Когда монтаж завершён, можно переходить к регулировке давления. Система заполняется водой, после чего насос кратковременно включается для создания рабочего давления. Сняв крышку реле, выполняют настройку пружин: сначала регулируется дифференциал — разница между давлением включения и отключения, затем устанавливается нижний порог включения. Поворот регулировочных гаек по часовой стрелке увеличивает давление срабатывания, против — уменьшает. Например, при установке давления включения около 1,5 бара и дифференциала 1 бар насос будет отключаться примерно при 2,5 бара. Все изменения контролируются по манометру, а настройку рекомендуется проверять в течение нескольких последовательных циклов включения и отключения.

Завершающим этапом является финальная проверка системы. После установки крышки реле все резьбовые соединения осматриваются на герметичность, при необходимости используется простой мыльный раствор для выявления микропротечек. Насос запускается в штатном режиме, оценивается стабильность давления и корректность срабатывания автоматики. В среднем полный монтаж и настройка реле давления занимают от одного до двух часов, после чего система готова к полноценной и безопасной эксплуатации.

Проверка и настройка реле давления

После завершения монтажа реле давления необходимо провести полноценную проверку и тонкую настройку системы. Этот этап позволяет убедиться в герметичности соединений, корректности работы автоматики и соответствии фактических параметров заданным значениям. Именно здесь выявляются скрытые ошибки установки и неточности регулировки, которые при дальнейшей эксплуатации могли бы привести к сбоям или преждевременному износу оборудования.

Первым выполняется контроль герметичности всей гидравлической части. Систему полностью заполняют водой и кратковременно повышают давление до уровня, близкого к рабочему максимуму, обычно около 3 бар. После этого тщательно осматривают все резьбовые соединения, включая места установки реле, манометра и фитингов. Для более точного выявления микропротечек используется мыльный раствор или специальный индикатор. Одновременно из системы стравливается воздух через ближайшие точки водоразбора, так как его наличие искажает показания давления и влияет на работу реле. Если на каком-либо соединении появляется устойчивая влага или капли, соединение аккуратно подтягивают либо заново герметизируют.

Следующим этапом является тестирование работы реле давления в штатном режиме. Для этого поочередно открывают и закрывают водоразборные краны, наблюдая за показаниями манометра и реакцией насоса. При снижении давления ниже установленного порога насос должен включиться автоматически, что обычно сопровождается характерным щелчком контактов. При закрытии крана и достижении верхнего порога насос обязан отключиться без задержек. Для объективной оценки рекомендуется выполнить не менее десяти циклов включения и отключения, обращая внимание на время набора давления, отсутствие посторонних вибраций, дрожания стрелки манометра и нестабильных срабатываний. В норме насос должен выходить на рабочее давление за короткий промежуток времени и работать ровно.

Если в процессе тестирования выявлены отклонения, выполняется корректировка давления. Настройка проводится по манометру при открытой крышке реле. Изменение нижнего порога включения осуществляется регулировкой большой пружины: поворот гайки по часовой стрелке увеличивает давление срабатывания, против — уменьшает. Как правило, один полный оборот изменяет значение примерно на несколько десятых бара, поэтому регулировку выполняют постепенно, с обязательной проверкой после каждого изменения. Дифференциал между включением и отключением настраивается малой пружиной. При этом обязательно учитывается давление предварительной подкачки в гидроаккумуляторе, которое обычно должно быть на 0,1–0,2 бара ниже давления включения насоса. В электронных реле эти операции выполняются через меню на дисплее, где параметры задаются с высокой точностью.

Отдельного внимания заслуживает проверка защитных функций. Для оценки защиты от сухого хода временно имитируют отсутствие воды, например, открыв слив или перекрыв подачу, и наблюдают за реакцией системы. Реле должно отключить насос при падении давления до критического уровня. Дополнительно контролируется электрическая часть: мультиметром проверяется ток нагрузки и стабильность напряжения при работе насоса. При обнаружении нестабильных срабатываний в механических моделях допускается аккуратная очистка контактов от окислов и нагара, что восстанавливает их нормальную работу.

Завершающим шагом является фиксация результатов настройки. Рекомендуется зафиксировать установленные значения давления, сделать фотографии манометра и положения регулировочных гаек, а также отметить дату проведения проверки. Вся процедура, как правило, занимает около получаса, но при обнаружении отклонений более нескольких процентов от заданных параметров настройку следует повторить до достижения стабильного и предсказуемого режима работы. Такая внимательная проверка гарантирует надёжную и долгосрочную эксплуатацию системы водоснабжения.

Обслуживание и эксплуатация насосных и гидравлических систем

Правильная эксплуатация и регулярное обслуживание насосных и гидравлических систем являются ключевыми факторами для их долгой и надежной работы. Начинать следует с регулярного контроля основных параметров: ежемесячно проверяйте давление в системе с помощью манометра, оптимально оно должно находиться около 1,5–3 бар. Избегайте перегрузок и резких скачков давления, так как превышение 3 бар может вызвать преждевременный износ элементов и снижение эффективности работы оборудования.

Ежемесячные проверки включают контроль давления в расширительном баке, осмотр электрических контактов на предмет окислов и загрязнений, а также проверку герметичности соединений. Контакты при обнаружении налета очищаются спиртом, что предотвращает плохую проводимость и возможные короткие замыкания. Кроме того, внимание стоит уделять состоянию мембраны и поршня – даже небольшое загрязнение снижает их рабочие характеристики.

Раз в квартал рекомендуется проводить более тщательную очистку: снимайте крышку насоса или реле давления, промывайте мембрану и поршень с помощью воды и мягкой щетки, очищайте клапан, который требует внимания хотя бы раз в полгода. Электрические контакты при необходимости обрабатывайте наждачной бумагой или средствами типа WD-40 для предотвращения коррозии и улучшения проводимости.

Ежегодное техническое обслуживание предполагает полную диагностику системы. Используйте мультиметр для измерения сопротивления контактов: при разомкнутом состоянии оно должно быть бесконечным. Заменяйте уплотнительные резинки – их стоимость обычно около 200 рублей, но игнорирование износа может привести к протечкам и более дорогостоящему ремонту. Профилактические меры включают установку фильтров перед реле давления, проверку УЗО и использование антифриза в баке в зимний период, что предотвращает замерзание жидкости и повреждение мембраны.

На практике наиболее частыми поломками являются выход из строя контактов (примерно 30% случаев) и повреждение мембраны (около 20%). Основные причины этих проблем – загрязнение и резкие перепады давления. Проведение профилактического технического обслуживания каждые 6 месяцев снижает риски поломок примерно на 80%, продлевая срок службы оборудования до 15 лет.

Для жителей России доступен сервис от проверенных производителей: например, компания «Джилекс» обслуживает систему в Москве, а «Pedrollo» – в регионах. Регулярное ТО позволяет существенно экономить: в среднем до 5000 рублей в год на ремонтах и замене деталей, что делает обслуживание не только надежным, но и экономически выгодным.

Заключение

Правильный выбор, грамотный монтаж и регулярное обслуживание реле давления воды являются залогом надежной и долговечной работы насосной системы. Понимание устройства реле, контроль давления, своевременная очистка и замена изношенных элементов позволяют предотвратить поломки, экономить на ремонте и продлить срок службы оборудования. Следуя простым рекомендациям по эксплуатации и профилактике, вы обеспечите стабильное давление воды и бесперебойную работу насосной системы на многие годы.
