Регулировка реле давления воды для насоса

После подключения реле давления, его, возможно, понадобится отрегулировать – настроить давления включения и выключения. По умолчанию на нём заданы заводские настройки, уточнить их можно в паспорте устройства, обычно они заданы примерно так: включение насоса при давлении ниже 1,4-1,8 бар и выключение – при давлении выше 2,5-3 бар. В этой статье мастер сантехник расскажет, как настроить реле давления воды под ваши нужды.

Принцип действия и устройство реле давления воды для насоса

Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления. Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.

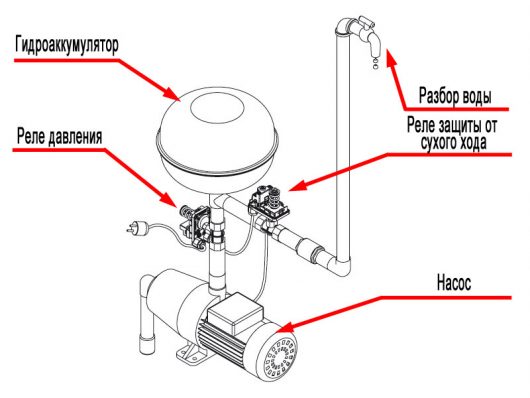

Установка такого оборудования в водопроводную систему позволяет сохранять давление в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насоса. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.

Порядок работы насоса под управлением реле давления

Работает насос по следующему сценарию:

• Насос набирает воду в имеющийся бак;
• Происходит увеличение давления, которое можно проверить по манометру;
• После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса;
• При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насоса.

Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.

Видео

В сюжете - Устройство реле давления

Правильная настройка реле давления

После того, как насос установлен, отдельное внимание стоит уделить настройке реле давления воды для насоса. От правильности выставления предельных уровней будет зависеть работа всей системы.

Чтобы отрегулировать  реле давления, нужно, прежде всего, знать желаемые настройки его срабатывания. Они должны быть определены ещё на стадии расчёта водопроводной системы и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.

За регулировку отвечают две пружины:

• Большая регулирует давление срабатывания и обозначена на самом реле как P;
• Маленькая регулирует разницу между давлениями включения и отключения и обозначена как ΔP.

Регуляторами являются две гайки, которые задают степень сжатия каждой пружины: вращение гайки по часовой стрелки (закручивание) сжимает пружину и увеличивает значение. Чтобы увеличить давление включения, нужно закрутить гайку большой пружины, а чтобы уменьшить  - ослабить её. Чтобы увеличить разницу между давлениями включения и выключения, нужно затянуть гайки маленькой пружины, а чтобы уменьшить – ослабить её.

Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:

• Открыть кран, чтобы началось потребление воды. Давление постепенно падает, до тех пор, пока не включается насос. Давление включения насоса можно зафиксировать с помощью манометра;
• Закрыть кран и дождаться выключения насоса. Реле давления выключит насос, когда давление достигнет максимального. С помощью манометра можно определить это значение;
• Если оказалось, что в настройках реле задано не то давление включения, которое нужно, отрегулировать его, вращая гайку большой пружины. Надо увеличить – закручивать, надо уменьшить – ослаблять. За один раз лучше не крутить гайку больше, чем на один оборот;
• Повторить пункты 1, 2 и 3 до установки нужного давления включения;
• Если оказалось, что давление выключения не соответствует желаемому, то отрегулировать его, вращая гайку маленькой пружины. Чтобы увеличить давление выключения – закручивать гайку, чтобы уменьшить – ослаблять;
• Повторить пункты 1,2 и 5 до установки нужного давления выключения;
• После окончания настройки - одеть обратно корпус реле.

Обратите внимание! При регулировке необходимо помнить, что минимальная разница между нижней и верхней границей может составлять не меньше 1 атмосферы

Видео

В сюжете - Регулировка реле давления
