При проектировании систем отопления важно учитывать массу особенностей. Необходимо не только подобрать подходящие трубы, но и обслуживающее оборудование, способное защитить систему от перегрузов и стабилизировать ее функционирование в самых разнообразных условиях. Балансировочный клапан – изделие, занимающееся как раз такими задачами. Балансировочный клапан нужен при организации трубопроводов отопления и реже, горячего водоснабжения. О нем сейчас и расскажет мастер сантехник.
Многих людей напрямую интересует, для чего собственно нужен этот кран или клапан. Какие функции он выполняет?
Ответить на этот вопрос можно, только предварительно рассмотрев условия в системах отопления.
Стандартная система отопления постоянно гоняет по своим трубам теплоноситель от одного узла к другому. Основной обогрев осуществляется за счет подачи носителя в радиаторы или другие подобные системы.
Радиатор, при наличии достаточного количества теплоносителя внутри и нормальной температуры, отдает тепло в помещение с большой эффективностью.
Однако так действует система трубопроводов в условиях приближенных к идеальным. К сожалению, идеальные условия часто бывает недостижимыми или частично достижимыми.
В трубопроводе с постоянно прогреваемой водой может измениться уровень давления, температура носителя. Это приводит к неравномерному распределению потока по трубам. Чего, конечно же, хотелось бы избежать.
Одни трубы в итоге получают больше тепла, другие – меньше. Для системы отопления такой вариант развития событий – наихудший. Вот для чего используется балансировочный клапан или кран.
Его задача – автоматический контроль уровня давления и прогрева носителя, а также регулировка его подачи в случае изменения вышеописанных параметров.
Кран легко настраивать, он работает за счет простой пружины и нескольких дополнительных элементов. При этом балансировочный вентиль выполняет поистине титаническую работу, отсекая на логические части отдельные ветки системы и контролируя состояние в них.
На крупных трубопроводах один кран не решит проблему, придется ставить их в большем количестве. Но поверьте – оно того стоит.
Конструкция
Стандартный балансировочный клапан сильно похож на трубопроводный кран, только в нем есть несколько отличий.
Это тоже фитинг, но фитинг предназначенный не для полного перекрытия системы, хотя некоторые модели могут заниматься и такими вещами в нагрузку к стандартной балансировке, а для ее регуляции.
Основа балансировочных вентилей – специальная пружина, которая настраивается за счет вращения двух ручек. Ручки влияют на ее жесткость. Чем жестче пружина, тем больше давления она может выдержать.
Обратите внимание! Взаимодействие пружины с уровнем номинального давления позволяет без особого труда контролировать силу потока в трубе, учитывая при этом дополнительные его характеристики.
Все механизмы уплотнены прокладками. Возле пружины оборудован картридж упрощающий работу клапана. Закрытие потока осуществляется за счет движения золотника к седелкам фитинга. Золотник, чаще всего, тоже контролируется за счет действия пружины.
В продвинутых моделях можно задать граничные условия для клапана, при которых он полностью закроет или откроет подачу.
Использование расходометров
Иногда клапана оборудуют расходометром. Пользование расходометром дает нам несколько преимуществ, в том числе возможность:
- Следить за потоком;
- Тонкой настройки;
- Автоматизации процесса регуляции.
В то же время клапана с расходометром стоят довольно дорого, и могут обойтись вам, по меньшей мере в несколько раз дороже обычных.
Как правило, если устройство оборудовано расходометром, то оно относится к высшему классу фитингов, следовательно, на него также будут ставить автоматику.
Существуют и продвинутые клапана, работающие полностью за счет электронных деталей, способные к самостоятельному оцениванию ситуации, оборудованные датчиками и управляемые с единого центра. В гражданском строительстве такие решения почти не используются в силу дороговизны.
Виды и отличия

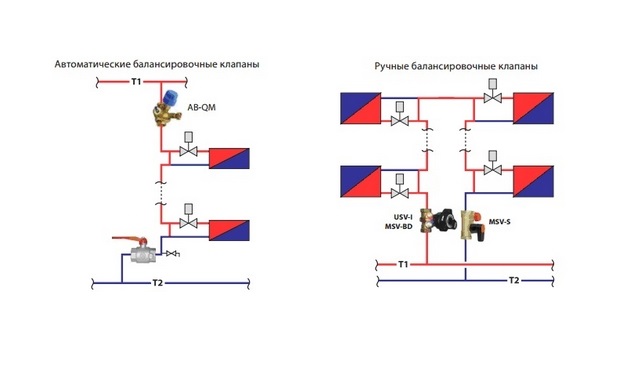

Большинство балансировочных клапанов повторяют конструкцию друг друга. Основное деление происходит за счет нескольких деталей. В первую очередь их делят по типу привода или управления на:
- Ручные.
- Автоматические.
Первые нуждаются в ручной настройке и контроле, вторые являются законченными автоматами, преимущественно способными к организации в единую систему. Разница в цене между ними очень существенная.
Не менее важно наличие дополнительных деталей. Краны часто оборудуют:
- Расходометром;
- Датчиками;
- Автоматикой;
- Защитой;
- Манометрами.
Вариаций хватает с излишком. Вам лишь нужно понимать, что необязательно покупать самый дорогой и навороченный вариант. Вполне возможно, что тот же манометр или расходометр вам не понадобится вообще. А денег он стоит порядочно.
Способы монтажа
На что еще стоит обратить внимание, так это на способ подсоединения балансировочных вентилей. Оно должно быть надежным, но в то же время мобильным. То есть необходимо наличие возможности в любой момент снять устройство, заменить его или отремонтировать. Лучший вариант в таком случае – это резьбовое соединение и фланцевый способ.
Фланцевый способ подсоединения широко используется в промышленности. Фланцевый клапан оборудован своими фланцами и подсоединяется к таким же ответным изделиям на торцах труб.
Фланцевый кран легко закрепить за счет затягивания всего нескольких болтов, он так же быстро снимается, но при этом обладает одной важной особенностью. Подразумевается, что фланцевый клапан при наличии разборного узла, имеет удивительный уровень герметичности.
Фланцевый элемент, в отличии от муфтового, не нужно подтягивать или осматривать время от времени, вероятность ослабления фланцев крайне мала, при условии, что вы осуществили монтаж правильно.
Производители
Выбор производителя, конечно же, тоже влияет на качество продукта. На современном рынке лидеры давно известны. К ним относят компании производящие краны Штремакс, Cimberio, Stad и другие.
Австрийская компания Herz занимается производством кранов Штремакс, предназначенных для самых разнообразных задач. Их плюсы – надежность и практичность при удобной цене. Краны Штремакс не подводят своего владельца, что в системе отопления играет большую роль.
Краны Cimberio от итальянского производителя пользуются не меньшей популярностью. Клапаны Cimberio представлены на рынке большим количеством моделей, что позволяет покупателю увереннее делать свой выбор опираясь на широкую каталожную базу.
Краны и клапаны Stad – продукция высшего качества. Кран Stad – это эталон технической и инженерной мысли. Компания производит их в небольшом количестве, зато каждый вариант предельно универсален и удобен в работе.
Как видите, у разных производителей и марок есть свои прелести. Все они предоставляют продукцию высочайшего качества, причиной тому стало их многолетнее пребывание на рынке в качестве лидеров. Поэтому конечный выбор будет ложиться на ваши плечи.
Видео
В сюжете - Устройство и принцип работы ручного балансировочного клапана
В сюжете - Автоматическая балансировка системы отопления
В продолжение темы посмотрите также наш обзор Обзор характеристик и сфер применения балансировочных клапанов от Балломакс
