Как отрегулировать давление в системе отопления частного дома

Услуги сантехника в Москве и Московской области

Для обогрева любого дома нужна полностью исправная система отопления. Но эффективность ее работы значительно зависит от того, соблюдается ли нормальное давление в системе отопления. Если давление повышается или снижается, то эффективность отопления частного дома в разы уменьшается. В статье мастер сантехник рассмотрит самые частые причины выхода из строя отопительной системы частного дома и варианты их устранения.

Что такое рабочее давление в системе отопления

Услуги сантехника в Москве и Московской области

Давление в системе отопления возникает в результате воздействия нескольких факторов. Оно характеризует воздействие на внутренние стенки элементов (котла, труб, радиаторов) теплоносителя. До момента заполнения водой, давление в трубах будет равно атмосферному – 1 бар. Но как только начинается процесс заливки воды, начинается изменение этого показателя.

Даже при холодном теплоносителе на трубопровод будет оказано давление воды. Это происходит из-за различного расположения элементов системы – при увеличении высоты на 1 метр добавляется 0,1 бар. Такой тип воздействия называется статическим. Он свойственен для открытых систем отопления с естественной циркуляцией. Их конструкция позволяет практически мгновенно стабилизировать возможные отклонения показателя.

В закрытой системе отопления ситуация несколько иная. Так как теплоноситель во время нагрева расширяется, то в трубах образуется избыточное давление. В зависимости от конструкции магистрали оно может изменяться на различных участках. Если во время проектирования не предусмотреть монтаж стабилизирующих приборов и устройств индикации, то в результате может произойти поломка.

Услуги сантехника в Москве и Московской области

Наряду с этим существуют другие причины перепада. Превышение нормального показателя может быть связано со следующими факторами:
  • Естественное расширение объема теплоносителя из-за нагрева;
  • Неправильно подобранные диаметры труб. Выходной патрубок котла должен иметь самый большой размер. Если же это правило не соблюдается, то по мере уменьшения диаметра возрастает давление;
  • Увеличенная мощность циркуляционного насоса либо сбои в его работе. Результатом последних может быть гидроудар;
  • Открытый кран подпитки системы от водоснабжения. Это происходит, если давление в трубах водоснабжения превышает показатель в отоплении.
Причиной спада номинального показателя давления может быть только протечка. В некоторых случаях это микротрещина на трубе, батарее или чаще всего – на теплообменнике котла.

Нормальные показатели давления

Для автономных систем отопления не существует норм давления. Эта величина рассчитывается в зависимости от параметров оборудования и характеристик труб. При этом необходимо следовать правилу, что нормальный показатель давления в отоплении должен соответствовать минимальному значению самого «слабого» элемента.

Следующим фактором является обязательная разница между давлением в прямой и обратной трубах котла. Оно должно составлять 0,3-0,5 атм. Это является одним из механизмов поддержания нормальной циркуляции теплоносителя.

Средние показатели находятся в области от 1,5 до 2,5 Атм. , в зависимости от параметров всей системы отопления. Расчет давления выполняется еще на этапе проектирования и учитывает все факторы – характеристики оборудования, комплектующих, этажность дома.

Как контролировать давление

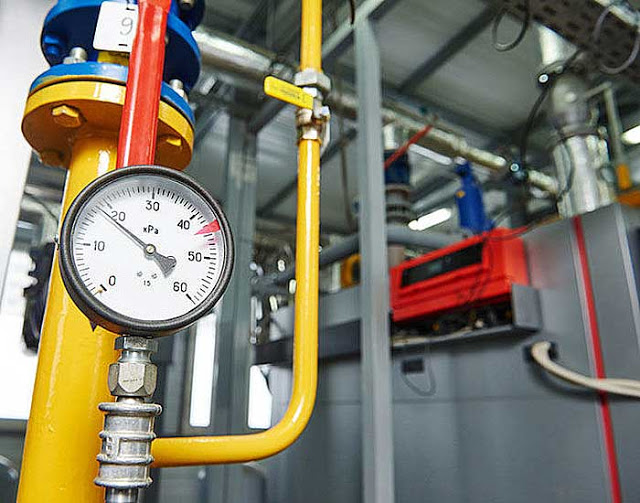

Чтобы контролировать самому давление в системе отопления, требуется установка оборудования для контроля. Это манометры с трубкой Бурдона, их расчет монтажа производится по документам, которые регламентируют установку. Их способ работы довольно прост, в систему они устанавливаются с помощью трехходовых кранов, это обеспечивает продувку. Если приобрести для врезки эти краны, то их можно установить, даже не выключая всю систему. Это намного лучше и удобней.

Определение выбора мест установки включает такие основные позиции:
  • Если присутствуют грязевики, то манометры устанавливаются до и после них. Это необходимо включить в расчет комплектующих для отопительной системы;
  • После и перед циркуляционными насосами;
  • После и перед отопительным котлом. Если пользуетесь для отопления камином, то манометры не требуются;
  • Если используется регулятор, то в расчет нужно включить монтаж манометров после и до него;
  • Возле выхода от теплогенератора.
Вероятные поломки и работы по исправлению

Электрическое или газовое отопление в частном доме находится — без разницы. Проблемы, которые связаны с падением давления в системе отопления, могут появиться в любой системе. Электрическое отопление или какое-то другое через несколько лет дает сбои, котельное оборудование отказывается работать или функционирует не так корректно. Случается и такая поломка, как постоянное снижение давления, но при нормальной работоспособности, то есть без значительных перебоев.

Услуги сантехника в Москве и Московской области

Если вы видите, что происходят эти неисправности, то необходимо предпринять соответствующие меры, но сперва нужно определить, какая конкретно неисправность является причиной сбоев в системе. Разберем основные причины, которые встречаются в системах отопления:
  • Как правило, появляется такая неисправность, как скрытая утечка при разводке трубопроводной системы. Все варианты отопительных систем могут подвергнуться этой проблеме (исключение только инфракрасные). Для определения причины, помещения нужно обследовать с помощью тепловизора, он выявит дефектные места. Утечка может быть удалена несколькими способами, чаще всего это установка нового участка, подтяжка очень слабого крепления, отдельного участка системы. Желательно это выполнить вовремя, чем затем тратится на капитальный ремонт системы отопления в доме.
  • Бывает и так, что в снижении давления виноват не трубопровод, а другое оборудование. Причинами могут быть такие неисправности, как деформация мембраны в расширительном бачке. В этом случае нужно осмотреть непосредственно компенсационный бак. Ремонт в данном случае состоит только в установке нового ниппеля. Такая неисправность убирается очень быстро. Но причиной бывает разрыв мембраны или неверный расчет размера бака. В этом случае нужна установка нового оборудования, точнее замена расширительного бачка;
  • Причиной снижения давления может быть и такая проблема, как образование трещины на теплообменнике. Случается это во время эксплуатации водного отопления, но возможна и такая причина, как полный физический его износ или брак при изготовлении котла. В этом случае вероятно потребуется установка нового оборудования. Особенно тщательно необходимо следить за газовым оборудованием многоэтажного дома;
  • Иногда давление снижается не из-за поломки отопительной системы. В трубопроводе может быть воздушный карман, из него воздух со временем выходит, дом начинает хуже обогреваться, давление понемногу снижается. Необходимо отыскать этот карман, удалить весь воздух из системы. Но если отопительную систему смонтировать правильно, то эта проблема просто не появится. Потому, когда происходит установка, нужно внимательно соблюдать все этапы, чтобы соединить узлы точно по инструкции.
Что делать, когда давление в системе повышается

Но не все время давление в системе отопления снижается, бывает и так, что давление в системе частного дома увеличивается. Причинами этих неисправностей могут быть:
  • Неисправности в регуляторе. При понижении температуры, он может давать сигнал на отключение подачи воды от котла. Принцип устройства системы отопления допускает эту возможность, но исправить проблему очень легко: никакой расчет тут делать не требуется, нужно отрегулировать настройки регулятора, чтобы не было полного закрытия клапанов;
  • При поломке автоматики, то есть, если расчет и установка были сделаны неправильно, система может все время подпитываться, а давление увеличиваться. Для устранения неисправности нужно закрыть одну линию, затем наладить автоматику циркуляции теплоносителя;
  • Человеческий фактор. К примеру, один из кранов закрыт, задвижка после профилактических мероприятий просто не была открыта. Зачастую это случается, если происходит отопление камином. Внимательно посмотрите на все краны подачи воды, если необходимо, то откройте их;
  • Причиной высокого давления бывает и воздушная пробка (так же, как и снижения). Ее нужно обнаружить и убрать;
  • Увеличивается давление из-за загрязненности фильтра. В этом случае необходимо сделать правильно его чистку, затем протестировать отопление дома. Иногда необходима установка нового фильтра для отопительной системы.
Определение протечки

Как можно определить и исправить протечки? Если давление в системе снижается, то нужно найти протечку, то есть четко определить место, где находится неисправность. В этом случае нужно осмотреть все трубы, убедиться в их герметичности. Особое внимание нужно уделить участкам, в которых соединяются фитинги, муфты, трубы. Как правило, именно здесь и происходят протечки.

Связано это не только с сильными перепадами давления, но и с тем, что установка была сделана некачественно. Но когда под теми участками, где расположены трубы, видны лужицы, то системе требуется более тщательный осмотр. Возможно потребуется ремонт и замена отдельных участков.

Эти осмотры необходимо делать регулярно, чтобы своевременно определить все неисправности, поменять трубы или их соединения. Но когда трубы заменены, а давление в системе отопления продолжает снижаться, то нужно проводить более тщательные работы по поиску неисправностей. Желательно пригласить мастера, который с помощью специального оборудования выявит, какая причина снижения давления.

В этом случае нужно слить воду, заполнить трубы воздухом с помощью компрессора. Батареи и котел отключаются от системы, затем внимательно осматриваются все трубы. На участках, в которых наблюдаются протечки, послышится свист воздуха, соответственно, именно этот участок нужно ремонтировать.

Ремонт нужно выполнить правильно, тут будет необходима:
  • Замена участка трубы, в котором обнаружена протечка на новый участок;
  • Если находится ослабление в месте соединения, то его только подтягивают, вероятно нужно будет поменять фитинги для трубы;
  • Применяется подмотка для уплотнения в виде ленты, которая специально для этого продается;
  • Поврежденный участок трубы, в том числе соединение, меняется полностью на новый.
Если во время проведения работ по определению протечек ничего не нашли, то вероятно проблема находится в работоспособности самой системы отопления, точнее, расширительного бачка и котла. При установке водного отопления нужно тщательно осмотреть все батареи, тут также могут появляться протечки, быть неплотные соединения. Вспомогательные инструменты и материалы на данном этапе не понадобятся.

Для выполнения этих работ желательно вызывать мастера, а не покупать совершенно ненужные материалы, потому как вероятной причиной неисправности является неправильная установка какого-то узла, непосредственно котла отопления. Но, как правило, после удаления протечек давление в системе нормализуется.

Тестирование котла отопления

Зачастую нарушения давления в системе отопления связаны с котлом. В этом случае нужно сделать его тестирование, а именно, диагностику, но выполнить это сможет лишь специалист. Снижение давления может быть по такой причине, как образование микротрещин в теплообменнике. Давление снижается медленно, необходимо через некоторые промежутки времени выполнять подпитки.

В этом случае котел отопления необходимо тут же проверить, вызвав специалиста, а не откладывать ремонт в долгий ящик. Профессионалы советуют делать тестирование отопительной системы перед началом сезона, это даст возможность избежать множество проблем при эксплуатации.

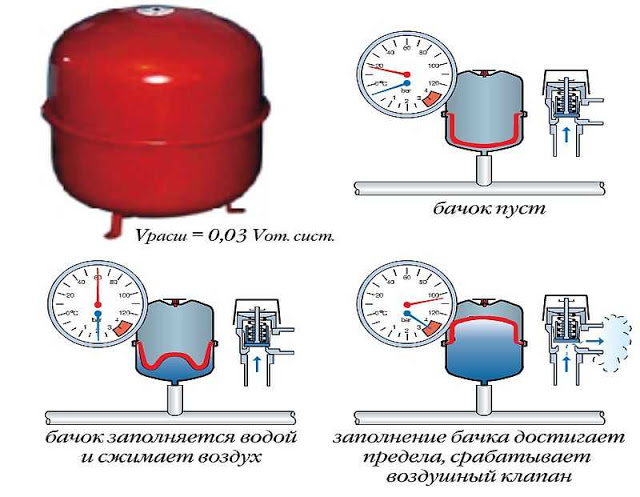

Расширительные бачки устанавливаются в закрытых водных отопительных системах для компенсации расширения температуры. Это баки, поделенные перегородкой на две части. На одном участке расположен теплоноситель, то есть вода, на втором — газ.

Услуги сантехника в Москве и Московской области

При расширениях теплоноситель создает давление на перегородку, занимая другую часть объема бачка, во время сужения происходит обратная ситуация. Таким способом удается контролировать общее давление, не допуская протечек и других неисправностей.

Как выбрать размер бачка для сохранения нормального давления

Расширительную емкость лучше всего выбрать и установить в самой котельной дома, причем давление в бачке обязано быть в 0,2 бара выше, нежели у статического в емкости. Данные статического давления можно рассчитать с помощью умножения 0,1 бар на метр на показатель высоты от наивысшей точки отопления до расширительной емкости.

Для водного отопления дома узнать объем этого расширительного бачка можно, с помощью формулы:

V=(e * C) * (Pmax+1) / (Pмакс—Pгаза)

где:
  • V — общий размер для расширительного бачка;
  • С — объем всей воды в отопительной системе, в литрах;
  • е — расширение температуры для теплоносителя, указывается в процентах. Желательно брать с небольшим запасом на уровне 3.5%, это соответствует приблизительной температуре в системе при 90 гр.;
  • Рmax — наибольший уровень давления. Как правило, обозначается равным 3 барам;
  • Ргаза — давление газа непосредственно в баке.
Если происходит расчет, то большинство специалистов советуют учитывать коэффициент запаса, он равняется 1.2-1.25. При покупке мембранного бачка расчет желательно округлять в большую часть, это даст возможность поддерживать нормальное давление в системе, не переживая за его снижения, значительных перепадов, протечек и других неисправностей.

Видео

В сюжете - Давление в системе отопления


В сюжете - Причины, по которым может скакать давление в системе отопления


Итог

Чтобы обеспечить эффективную и нормальную работу системы отопления дома, нужно обращать внимание как на мощность и установку батарей отопления и котла, так и рассчитать объем расширительного бачка, который используется для нормализации давления. Обращать внимание нужно и на то, какие неисправности могут появиться в системе, какие меры предпринимаются для их устранения. Если отопление правильно отрегулировать, то понадобится лишь регулярное обслуживание и профилактические работы.
