Принцип работы посудомоечной машины — конструкция, основные узлы, правила эксплуатации

Посудомоечная машина признанный незаменимый помощник на кухне. Производители бытовой техники стремятся максимально облегчить домашний труд. Посудомоечная машина позволяет сэкономить значительное время для личного досуга. В этой статье мастер сантехник расскажет устройство и принцип работы посудомоечной машины.

Первое устройство

Самый первый образец посудомоечной машины из 1880 года приходилось приводить вручную при помощи рукоятки. Уже в дальнейших версиях прилагался мотор, но техника помогала помыть посуду с ужасным грохотом (и могла разбить чашку). Изобретательница Джозефина Кокрейн запатентовала ее в 1893 году, дав начало первым промышленным разработкам.

Модель для серийного выпуска была представлена немецким брендом MIELE (Миля). Модернизированная техника имела вполне симпатичный вид, была чем-то похожа на цилиндр и каталась по кухне на трех колесиках.

Компоненты современной посудомоечной машины

Большая часть предлагаемых сейчас в магазинах автоматических посудомоек – это встраиваемые в кухонный гарнитур модели с фронтальной (вертикальной) загрузкой посуды. Подобная техника максимально упрощает жизнь домохозяйки.

Поставил в автомат грязные столовые приборы, нажал на кнопку — и через некоторое время ложки, вилки и тарелки снова чистые.

Обратите внимание! Понимание устройства и принципа работы посудомойки-автомата – это залог стопроцентной чистоты посуды на выходе и длительного срока службы кухонной техники

Чтобы посудомоечная машина работала исправно и мыла посуду тщательно, автомату требуется вода, регенерирующая соль и моющие средства. При этом водяные струи должны иметь установленную температуру, соляной состав соответствовать требованиям по чистоте NaCl, а жидкости и таблетки для мытья быть подходящими для конкретной модели.

Каждый узел посудомойки отвечает за свою часть процесса чистки посуды. Если ТЭН не нагреет в достаточной мере воду, насос ее не полностью прокачает, а ионообменник или фильтры забьются, то посуда останется грязной. Придется вставать к раковине и доделывать работу автомата вручную. Но тогда зачем вообще покупать посудомоечную машину?

Основные узлы бытовой посудомоечной машины

В небольшом корпусе посудомоечной машины расположены следующие рабочие узлы:

• Насос циркуляционный для подачи воды.
• Насос сливной для откачки стоков в канализацию.
• Ионообменник со смолой для смягчения жесткой воды.
• Проточный водонагреватель (нагревательный элемент с защитным термостатом).
• Датчики температуры и уровня жидкости внутри.
• Фильтр очистки стоков от остатков пищи.
• Фильтр очистки подаваемой в автомат воды.
• Внутренняя камера мойки с несколькими корзинами под разную посуду.
• Верхний и нижний разбрызгиватели (коромысла с форсунками).
• Дисплей и панель выбора режима работы.
• Блок управления.

Плюс часть моделей оснащаются теплообменником, а часть вентилятором сушки вымытой посуды.

Все основные рабочие узлы посудомоечной машины расположены в нижней части, под моечной камерой: система смягчения воды (1), дренажный водоприемник с поплавком (2), сливной и циркуляционный насосы (3, 4), плата управления (5) и клапан подачи воды (6)

Камера для посуды выполняется из нержавейки. Чтобы уменьшить шум, по контуру дверцы-люка идет резиновый уплотнитель. Лотки для столовых приборов сделаны вынимаемыми. Это позволяет поместить внутрь посудомойки не только мелкую посуду, но и больше сковородки или кастрюли.

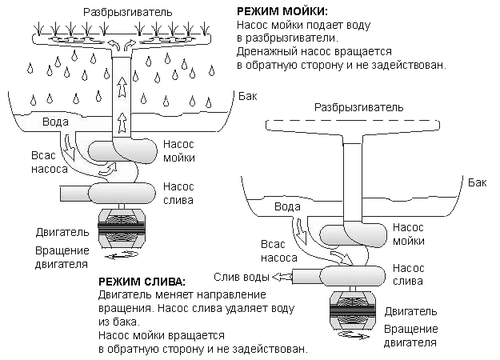

В большинстве посудомоечных машин насос для подачи воды на разбрызгиватели и откачки ее в слив используется один, режим работы помпы в этом случае регулируется специальным клапаном

На дверце располагается контейнер для моющего средства (жидкости, порошка либо таблеток). Еще один резервуар сделан на дне камеры – это для регенерирующей соли в ионообменник.

На передней части посудомоечного автомата располагаются индикаторы состояния машины либо дисплей, а также сенсорная либо механическая панель управления. Дисплейно-сенсорный вариант является наиболее удобным в эксплуатации, но и самым дорогим. При этом более простая механика в виде круглой ручки прослужит в подавляющем большинстве случаев гораздо дольше.

Обратите внимание! Для каждого вида посуды в посудомоечной машине предусмотрена своя корзина – она защищает кухонную утварь и стеклянные приборы от битья, а также обеспечивает более тщательное их мытье

Также в комплект типовой посудомойки входят:

• Кабель электропитания;
• Шланги слива грязной и подачи чистой воды;
• Полочки, корзины и лотки для посуды.

Специальная соль и моющие составы относятся к расходным материалам. Они в комплекте не идут, но без них посудомоечную машину включать не стоит. Одной водой посуду все равно хорошо не вымыть. Плюс автоматика посудомойки изначально настроена на наличие этих средств внутри. Если их нет или они в недостаточном количестве, то машинка не станет работать, сработает защита.

Дополнительные элементы и устройства

Управление работой посудомоечной машиной осуществляет соответствующей блок автоматики. Он подает сигналы на насосы, ТЭН и клапана. Однако ему нужны сенсоры, которые следят за тем, что происходит внутри работающей техники. И здесь каждый производитель сам определяет нужный набор датчиков.

Один сенсор в машине есть всегда – это измеритель температуры воды. Без него поддерживать должный температурный режим в моечной камере невозможно. Плюс он еще и следит, чтобы не перегрелся ТЭН.

Также посудомойка-автомат может иметь датчики состава воды (степени жесткости и наличия в ней примесей), температуры воздуха в кухне, а также количества в моющем растворе соли и ополаскивателя.

Все эти сенсоры нужны для повышения эффективности работы автоматической посудомоечной машины. Чем больше блок управления знает о происходящем внутри камеры с посудой, тем лучше он способен подобрать режим мойки.

Еще один дополнительный узел связан с сушкой вымытых столовых приборов. Практически все модели подобных машин предполагают наличие такой функции. Только самые недорогие варианты идут без этой опции.

Чтобы произвести сушку посуды, посудомоечная машинка оснащается:

• Теплообменником;
• Вентилятором с нагревательной спиралью;
• Блоком с цеолитом.

Первый вариант представляет собой пластиковый резервуар внутри посудомоечной машины. Он наполнен холодной водой и за счет простейших теплообменных процессов избавляет камеру от лишней влаги, когда это нужно.

После завершения мытья вода начинает испаряться с посуды и оседать в виде конденсата как раз на этом теплообменнике и внутренних стенках моечной машины. Процесс достаточно длительный, но такому узлу не требуется для работы электричество.

Второй вариант энергозависим, но сушит посуду гораздо быстрее. Однако крутящийся вентилятор немного шумит. При выборе посудомоечной машины с ним надо смотреть, чтобы уплотнитель на люке выполнял не только функции предотвращения протечек, но и шумоизоляции. Крышка должна закрываться максимально плотно.

Третий вариант – новинка последнего поколения, которая есть в модельном ряду пока не у всех производителей. Минерал цеолит при впитывании воды разогревается и выделяет тепло в виде сухого нагретого воздуха.

Этот горячий воздушный поток и используется для сушки помытой кухонной утвари. Подобная техника потребляет почти на треть меньше электроэнергии, нежели аналог с вентилятором. Причем цеолит менять или добавлять не требуется. Он сам постепенно восстанавливается и избавляется от лишней влажности.

Еще одна интересная функция – это проецирование времени до окончания мойки или просто красного “зайчика” от лазерной указки при работе агрегата на напольное покрытие в кухне. Отсутствие этой опции не критично, но присутствие упрощает контроль за посудомоечной машиной издалека.

Производители посудомоечных машин постоянно добавляют новые опции в свои модели, чтобы привлечь покупателей. Поиск решений для повышения эффективности работы этой техники идет постоянно. При этом чем больше таких дополнительных модулей, тем больше вероятность поломки посудомоечной машины.

Важность ионообменника с солью

Следует различать моющее средство и регенерирующую натриевую соль для посудомоечной машины. Это два разных состава, которые засыпаются в разные контейнеры посудомойки. «Мыло» идет в резервуар на крышке, а «натрий» засыпается в емкость на дне камеры для мойки.

Есть также таблетки «все в одном». Они помещаются в отсек на люке машины и уже содержат необходимые объемы солевого раствора. Но если вода в кране очень жесткая, с большим содержанием магния и кальция, то без специально предназначенной для ионообменника соли обойтись будет сложно. Посудомоечная машина без нее в такой ситуации неизбежно и довольно быстро сломается.

Обратите внимание! Специальная соль в посудомоечной машине смягчает воду, улучшает качество очистки посуды и избавляет ТЭН от известковой накипи, а столовые приборы от белого налета из кальция

В посудомоечной машине есть ионообменник со смолой, состоящей из натриевого хлорида NaCl. Весь поступающий для мытья поток из водопровода проходит сначала через данный блок, где кальций с магнием в воде замещаются ионами натрия. В результате этого исключается образование накипи на деталях посудомоечной машинки и разводов на посуде.

Постепенно Na вымывается из ионообменника и его надо замещать новой порцией. Причем использовать для этого обычный пищевой аналог нельзя. В крайнем случае, допустимо применение крупнокристаллической вываренной соли группы «ЭКСТРА». Но лучше всего использовать только специально приготовленные для посудомоек составы с содержанием NaCl более 99%.

Скорость расхода соли определяется настройками посудомоечной машины. Во многих моделях посудомоечных машин производить регулировку этого процесса нужно вручную с помощью специальной таблицы. Причем в ходе дальнейшей эксплуатации придется постоянно следить за составом воды и подстраивать регулировку.

Чтобы избавить себя от подобной рутины, сразу при покупке выбрать технику с датчиком жесткости. Так автомат будет сам настраиваться, а расход NaCl выйдет максимально экономичным.

Принцип работы посудомоечной техники

Чтобы понять, как посудомоечная машина работает внутри, обладать особыми познаниями в высоких науках не требуется. Соль, вода и моющие средства – вот три компонента, в результате смешения которых и происходит очищение грязной посуды в подобной технике.

Работа автоматической посудомойки основана на принципе поэтапности процесса – сначала выполняется один цикл, затем второй, третий и т.д., а уже в конце из машины достаются чистые столовые приборы.

Мытье посуды в посудомоечной машине происходит в четыре этапа:

• Предварительное замачивание (смывание крупных остатков пищи).
• Основной цикл мойки.
• Ополаскивание.
• Сушка.

Сначала с поверхности посуды удаляются крупные остатки недоеденного. Затем температура в посудомоечной машине повышается и начинается основное мытья с добавлением моющих средств. Происходит это циклично – набор и нагрев воды, разбрызгивание ее по камере, слив в дренаж. Количество повторений данного процесса зависит от выбранного режима мытья.

В зависимости от выбранного режима температура воды в посудомоечной машине может достигать 65–70°C, но при экономичном варианте работы она редко поднимается выше 50°C, что значительно снижает потребление электроэнергии ТЭНом.

В завершении посуда ополаскивается чистой водой и просушивается. Если машина идет с теплообменником, то последний этап может занять несколько десятков минут. При наличии подсушивающего вентилятора или модуля с цеолитом это происходит гораздо быстрее.

Чтобы вода омыла все без исключения части сложенной для мытья посуды, разбрызгиватели постоянно вращаются при работе. На этих коромыслах имеется по несколько форсунок, направленных в стороны под разными углами. Чем больше сопел на них и, соответственно, струй в камере, тем быстрее и тщательней омываются столовые приборы.

Видео

В сюжете - Что происходит внутри посудомоечной машины

Правила эксплуатации бытовой посудомоечной машины

Предназначенные для посудомоечных машин таблетки, жидкости и порошки содержат минимум пенящих компонентов. Обилие пены только вредит процессу отмывания посуды в посудомоечной машине. Чем ее меньше, тем лучше. Поэтому использовать в посудомойке обычное мыло или что-либо подобное нельзя.

Укладывая посуду в корзину, следует следить, чтобы она не лежала плотно друг к другу – так разбрызгиваемые струи не смогут попасть на закрытые поверхности и не смоют все остатки пищи.

Мыть в посудомоечной машине разрешено далеко не любые столовые приборы. Пластику противопоказана сушка горячим воздухом. Тарелка из него как минимум размягчится, а может и “потечь” пластиковыми каплями. В последнем случае машинка, скорее всего, моментально выйдет из строя.

Если на дне моечной камеры остаются остатки смытой пищи, то это свидетельствует о засорении дренажного фильтра. Его нужно регулярно чистить. Но чем меньше на посуде будет оставаться крупных кусков еды, тем реже придется его вынимать и промывать. Лучше изначально не лениться и тщательней удалять большие остатки с тарелок.

Стаканы и чашки следует укладывать в корзине дном вверх. Так струям с разбрызгивателей проще будет попасть внутрь, плюс большая часть воды стечет из них самотеком.

И главное – ничто не должно мешать движению лопастей с форсунками. Это приведет либо к битью посуды, либо к поломке разбрызгивателей.

Видео

В сюжете - Как работает посудомоечная машина

В сюжете - Принцип работы посудомоечной машины

Разобраться в том, как работает и устроена посудомоечной машины несложно. Это поможет при выборе посудомоечной техники и позволит избежать грубых ошибок при ее эксплуатации. Знания конструкции не помешают, если потребуется быстрая замена деталей или придется самостоятельно выяснять причины остановки автомата.
