Каждый думает «со мной такого не случится», особенно, когда отдаешь такие дела в руки монтажника. Но не каждый монтажник является специалистом. В данной статье мастер сантехник расскажет, о подключении коллектора системы напольного отопления к трубам, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.
Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.
У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.
Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.
Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.
Обратите внимание! Не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом
Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.
Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

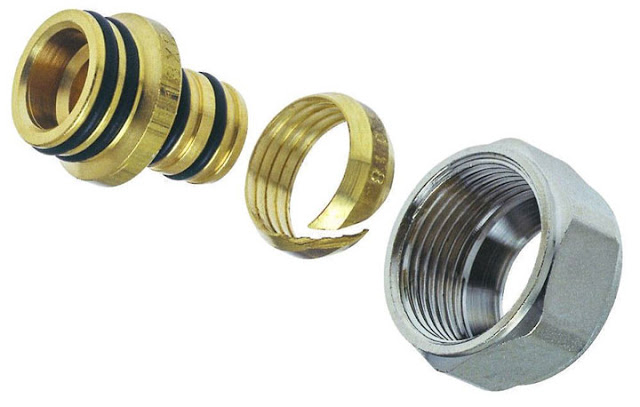

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.
После чего от руки затягиваете конец трубки к присоединительному штуцеру.
Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.
При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.
На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.
25 см будут выходить наружу, а другие 25 см будут расположены в самой стяжке.
Обратите внимание! Если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях

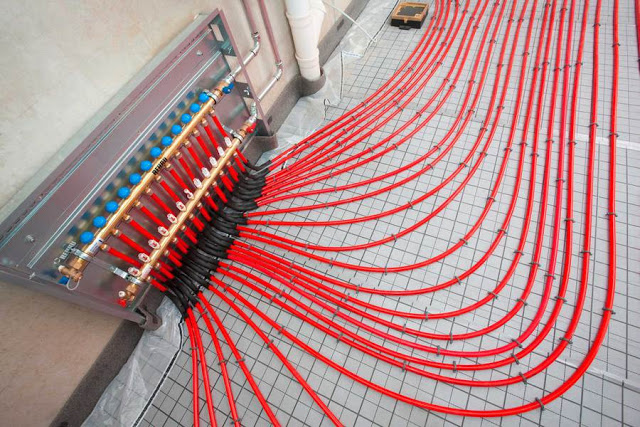

Подводку греющих контуров следует прокладывать с шагом в 100мм.
Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.
В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.
Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.
Обратите внимание! Не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные
Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.
А в другом наоборот, поднимать шток вверх.
Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.
У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.
Заполнение водой и проверка герметичности давлением
После подключения приходит время заполнить систему водой. Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.
Обратите внимание! Если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса
При этом обязательно перекрывайте шаровые краны с подачей от котла.

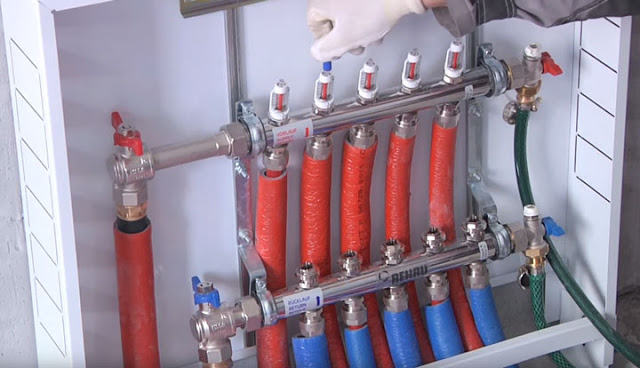

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.
Также закрываете все краны на ротаметрах, кроме одного.

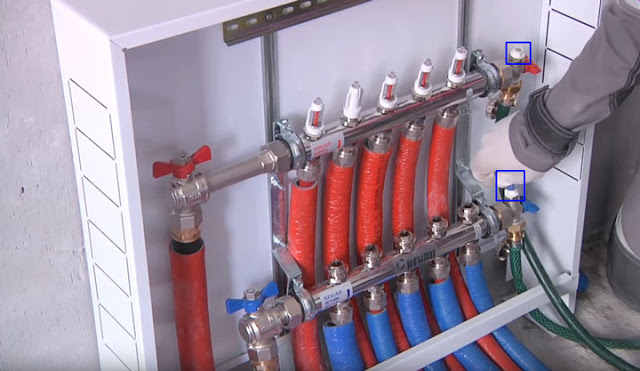

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке. К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.
Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.
Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять.
После заполнения всех контуров, можно приступать к подаче воды в распределительную систему через тепловой узел или сам котел.
Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.
До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность. Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.
Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.
А в течение последующих 2-х часов производят контрольный замер. Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.
Обратите внимание! Доверять только показаниям давления, без визуальной и физической (руками) проверки стыков
Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.
В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.
В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом. Герметичность каждого соединения при этом проверяется пенящимся составом.
Гидравлические испытания обычно оформляются протоколом.
Балансировка контуров и заливка стяжки
Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.
Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.
Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.
После опрессовки и проверки на герметичность, трубы заливаются стяжкой.
Обратите внимание! Система должна быть обязательно заполнена холодной водой и находиться под давлением
Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням.
При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.
Тепловой испытание также оформляется протоколом.
Автоматическое регулирование температуры теплых полов
Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием. Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

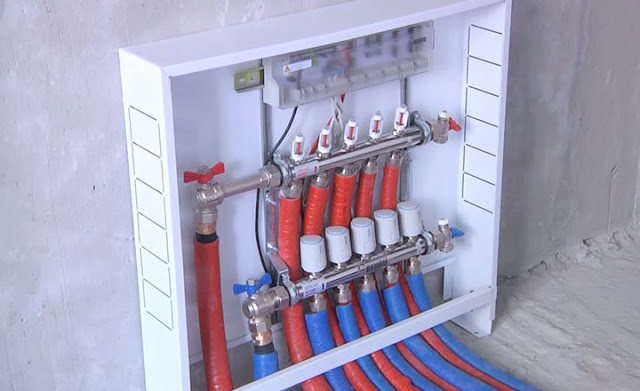

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.
Она монтируется непосредственно над распределительным коллектором. Сначала к этой колодке подводите сетевое напряжение.

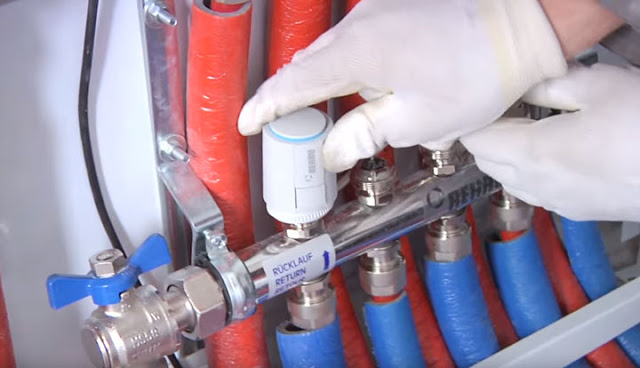

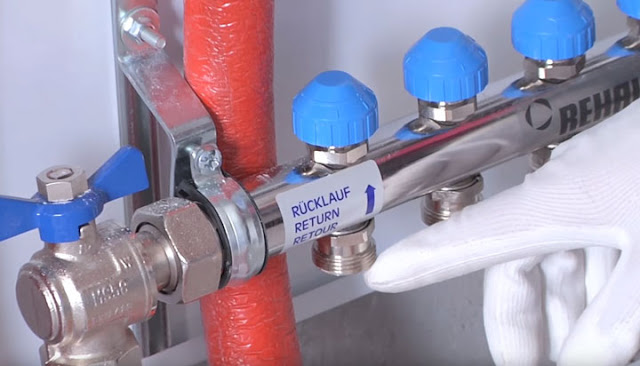

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.
Они присоединяются двухжильными кабелями, к соответствующим клеммам. Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.

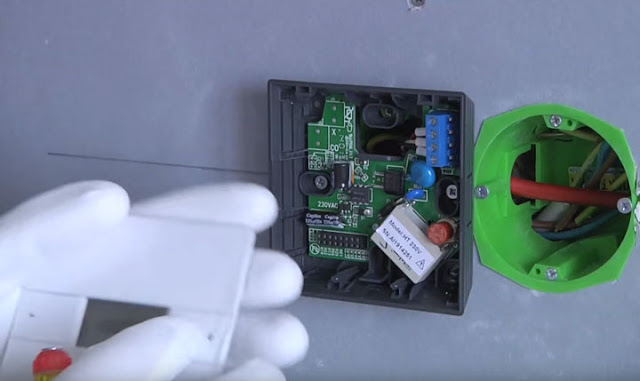

В отапливаемых помещениях монтируются сами терморегуляторы.
Они устанавливаются на высоте от пола в 130см.
При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.
Обратите внимание! Не правильно выбранное расположение терморегуляторов: За занавесками; Под прямыми лучами солнца; В местах с высокой влажностью; Вблизи посторонних источников света или тепла; На сквозняке; На наружной стене

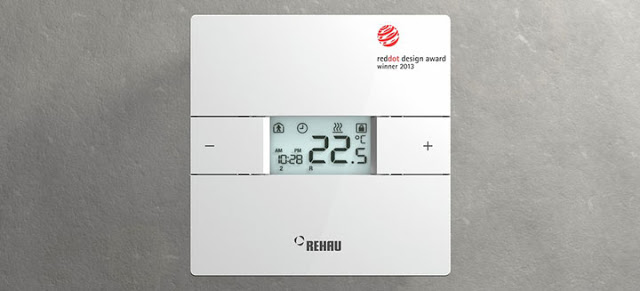

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.
Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:
- Управлять несколькими сервоприводами;
- Отображать текущую температуру;
- Устанавливать режим с постепенным понижением температуры.
Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф. На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.
