Почему не отключается насосная станция

Услуги сантехника в Москве и Московской области

При организации автономного водоснабжения в частном доме или на даче особое внимание уделяется насосным устройствам. Для полноценной работы водопровода необходимо не просто насосное устройство. Лучше всего организовывать водоснабжение с применением насосных станций – комплекса оборудования. Однако в работе таких сложных устройств могут возникать неисправности. В статье мастер сантехник расскажет, почему не отключается насосная станция.

Устройство комплекса насосного оборудования

Для того чтобы понять, какие неисправности могут возникать в комплексе насосного оборудования при организации насосного водоснабжения, как их исправлять, необходимо знать состав устройств и порядок их работы.

Услуги сантехника в Москве и Московской области

Насосные станции состоят из следующих узлов:
  • Водяной насос, который накачивает воду из скважины или колодца и под давлением проталкивает ее к выходному патрубку (для оснащения насосных станций используется преимущественно не погружной, а поверхностный насос);
  • Водозаборный шланг, который на максимально возможный уровень погружается в воду;
  • Обратный клапан, не дающий воде из всасывающего трубопровода попасть обратно в скважину или колодец;
  • Сетчатый фильтр, устанавливаемый перед обратным клапаном и очищающий закачиваемую из источника воду от частиц грязи и песка, попадание которых во внутреннюю часть насоса может стать одной из причин его выхода из строя;
  • Датчик давления, устанавливаемый после насоса – на напорной магистрали (основная задача такого датчика, работающего в автоматическом режиме, состоит в том, чтобы включать насос в том случае, если давление воды в системе водоснабжения понизится до критического значения, и выключать, когда оно достигнет требуемых параметров);
  • Датчик потока воды, который устанавливается до насоса и не позволяет ему работать на холостом ходу (когда из скважины или колодца перестает поступать вода, такой датчик автоматически отключает устройство, не давая ему перегреваться);
  • Манометр, позволяющий измерять давление воды в трубопроводе, создаваемое насосной станцией.
  • Гидробак, емкость со встроенным резиновым вкладышем. С помощью насоса в мембранную часть этой емкости поступает вода. По другую сторону от мембраны находится воздух (иногда в гидробаки подают чистый азот, но это бывает редко).
Какие могут быть неисправности

Зная общую схему работы насосной станции можно предположить, где именно возникла проблема. Наиболее частый случай — это выход из строя реле давления. Его не обязательно нужно в этом случае сразу заменять, бывает достаточно проведения небольшой регулировки. Технология настройки реле давления достаточно простая, но требует соблюдения следующей последовательности действий:
  • Дождаться момента, когда насос наберет показатель давления, при котором насос отключен;
  • Немного приоткрыть кран, чтобы пошла вода и давление в системе упало;
  • Смотрим на шкалу манометра (измеритель давления), ждем достижения нужного давления;
  • Закрываем кран, чтобы давление перестало падать;
  • Затягиваем пружину включения давления (она больше по размеру) до момента, пока не произойдет запуск насоса (будет слышно щелчок контактов в реле);
  • Наблюдаем за манометром и фиксируем показатель давления в момент выключения насоса.
Услуги сантехника в Москве и Московской области

Если насос при нужном давлении не выключается, настраиваем маленькую пружину: затягиваем, при отключении раньше нужного показателя давления или ослабляем, если насос не отключается в нужной точке на шкале манометра. Чтобы запустить насос, который отключился раньше, чем это необходимо, нужно нажать на пластину под пружинами:
  • Проверяем давления включения и выключения, открывая для этого кран только немного, не допуская сильного напора;
  • Отключаем насос от питания и открываем кран, чтобы вода полностью ушла из системы;
  • Выставляем давление в пустом гидроаккумуляторе (без воды) равное значению 90% от давления включения.
Видео

В сюжете - Регулировка реле давления Насосной станции


При невозможности выполнить вышеописанные инструкции проверьте, нет ли каких-либо повреждений в узлах системы, описанных ниже.

Кроме главной причины выхода из строя автоматического выключения и включения насосной станции — разрегулеровки реле — есть ещё ряд возможных неисправностей, приводящих к падению давления в гидросистеме, из-за чего насос постоянно продолжает качать воду. Среди них в порядке убывания чаще всего встречаются такие:
  • Падение уровня воды в источнике. Проверьте с помощью груза, привязанного к крепкой нитке, достаточно ли воды в месте её забора;
  • Выход из строя фильтра на входе. Обычно для защиты насосной системы в ней устанавливается фильтр, который мог забиться из-за попадания в него какого-то предмета из источника или вследствие накопления засора до критического уровня со временем;
  • Прорыв, разлом, падение или любой другой вид физической деформации трубопровода;
  • Недостаточное напряжение, приходящее на реле давления. С помощью вольтметра нужно измерить показания напряжения на контактах реле. Во время тестов проверяем насосную станцию во включенном и выключенном состоянии;
  • Попадание воздуха в насосную часть системы. Его там быть не должно, в насосе должна быть только вода;
  • Поломка эжектора. Для диагностики этой неисправности станцию нужно будет разобрать по технологии и при необходимости заменить вышедшую из строя деталь;
  • Возможен износ рабочего колеса. Чтобы узнать, в этом ли проблема, следует подключить насос к баку, стоящему в непосредственной близости и зафиксировать показатели наибольшего давления. Они должны совпадать с показателями, указанными в паспорте на оборудование. Если в документах есть габаритные размеры колеса, то можно просто его измерить и сравнить со стандартом.
Для проверки максимального давления, которое развивает насос его нужно установить в следующее положение.

Услуги сантехника в Москве и Московской области

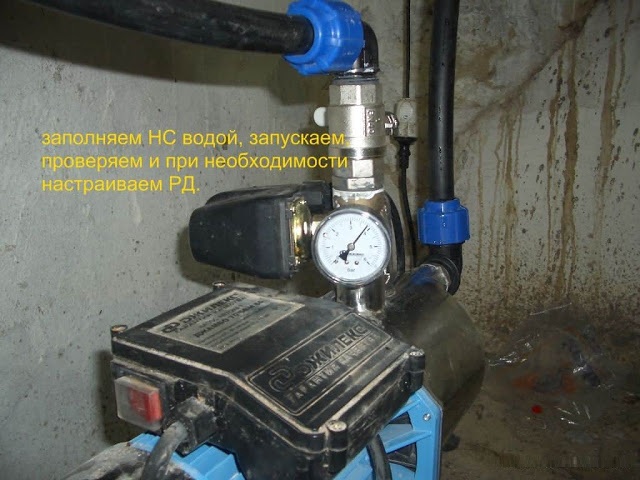

После чего насос включается на полную мощность и на манометре фиксируется показатель давления, которое он развивает. Для получения именно максимального значения, следует заблокировать реле давления в рабочем положении. При значительном отличии максимального давления, которое выдает насос, от указанного в паспорте, очевидно необходима замена каких-либо комплектующих внутри конструкции. Рассмотрим последовательность замены детали на примере установки нового эжектора:

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Возможна также неисправность, когда гидраккумулятор подкачивается при открытых кранах. Это может происходить в том случае, если в нём есть утечка воздуха. Проверка данного повреждения выполняется в пустом гидроаккумуляторе, в котором нет воды. Для этого нужно спустить всю воду из системы или отключить устройство и прокачать автокомпрессором.

Услуги сантехника в Москве и Московской области

Чтобы увидеть утечку воздуха, нужно обработать подозрительные места обычной мыльной пеной или нанести на поверхность пену для бритья. В местах, где появятся пузырьки, очевидна разгерметизация.

Услуги сантехника в Москве и Московской области

Кроме очевидных неисправностей, возможны также и скрытые. Например, при установке обратного клапана перед гидроаккумулятором. Прорыв трубопровода непосредственно в месте выхода из насоса в результате не приведет к падению давления в системе и понять причину наличия проблемы можно только по значительному увеличению продолжительности времени наполнения гидроаккумулятора.

Кроме того, не стоит забывать, что даже новые только купленные и правильно подключенные насосные станции могут иметь конструктивные недоработки, которые образовались ещё на стадии заводского производства, вследствие возникновения брака при изготовлении определенных деталей или соединений. Такая станция может выйти из строя уже на следующий день, либо проработать неопределенное количество времени и поломаться по неопределенным причинам.
