Как сделать печь для гаража из старых батарей

В гараже человеку приходится проводить много времени. В зимнее время не спасает даже качественно выполненное утепление, холод делает невозможным выполнение любых манипуляций. Выходом является печка в гараж, которую можно сделать своими руками, сэкономив. В статье мастер сантехник расскажет, как сделать печь для гаража из старых батарей.

Что понадобится

Материалы:

• Чугунный радиатор отопления 7-8 секций;
• Профильные трубы 50х20 мм, 20х20 мм, 10х10 мм;
• Листовая сталь 3-5 мм;
• Полоса 20 мм;
• Асбестовый шнур;
• Жаростойкое стекло;
• Петли приварные – 3 комплекта;
• Засовы для дверей печки – 3 шт.

Процесс

Для изготовления боковин печки нужно разобрать радиатор на секции. Чтобы не искать ключи и не выкручивать ржавые ниппеля батарею можно просто порезать на секции болгаркой.

Затем из каждой из них срезаются ребра.

Внутри ребер много отложений, к тому же сверху они покрыты толстыми слоями краски. Все это нужно выжечь. Для этого ребра вместе с дровами складываются в костер. Когда тот прогорит их нужно почистить щеткой по металлу.

Затем из ребер свариваются 2 боковые стенки для печки. Для буржуйки будет достаточно использования на стенку по 7-8 ребер. Сваривать необходимо сплошным швом, добившись полной герметичности.

Из профильной трубы 50х20 мм и 20х20 мм сваривается каркас передней стенки печки. Для удобства работы можно использовать дополнительные приспособления - магнитные фиксаторы для сварки. Поперечные трубки располагаются таким образом, чтобы иметь возможность установить в нее 3 дверцы. Одна будет для зольника, вторая для подкладывания дров, а третья для доступа в камеру дожига с целью чистки сажи.

Каркас задней стенки делается П-образным. Причем он должен быть лишь немного выше отдела для зольника, отведенного по проему в передней стенке. Поперечная трубка каркаса делается шире, при этом вертикали должны привариваться так же, как и впереди. Затем проем между трубками заваривается листовой сталью.

Далее нужно соединить каркасы передней и задней стенки печки боковинами из листовой стали. Они вырезаются по высоте зольника и ширине подготовленных стенок из радиаторов. Сразу же к боковинам приваривается дно печки из такой же листовой стали.

На следующем этапе необходимо вырезать из листовой стали волнистую вставку, плотно прилегающую к ребрам сваренных батарей. Ее длина должна быть короче стенок на 1 ребро. Затем нужно приварить стенки из радиаторов к каркасу печки, располагая их под уклоном. Одновременно между ними вваривается волнистая вставка. Она должна располагать посередине верхнего проема камеры дожига.

Перевернув печку набок нужно заварить зазор между скошенными стенками из батареи и ровными нижними боковинами из листовой стали. Для этого вырезаются вставки соответствующего размера и герметично ввариваются.

Далее вырезается и вваривается верх печки. Его длинные стороны тоже делаются волнистыми для плотного прилегания к ребрам. Перед привариванием в заготовке вырезается отверстие под дымоход.

Нужно вырезать и приварить вставку в заднюю стенку, чтобы закрыть оставшийся там просвет. Также узкими вставками завариваются просветы между ребрами и каркасом в передней стенке.

Далее из профильной трубы сваривается дверца топки. Чтобы она плотно прилегала, ее толщину нужно нарастить стальной полосой. Один ее ряд приваривается по периметру дверцы, а второй с отступом на 10 мм. В результате получится 2 стенки, между которыми укладывается асбестовый шнур.

После этого на проем под дверцу топки наваривается рамка из полосы так, чтобы при стыковке с дверью касание происходило по асбесту. Это даст камере сгорания полную герметичность.

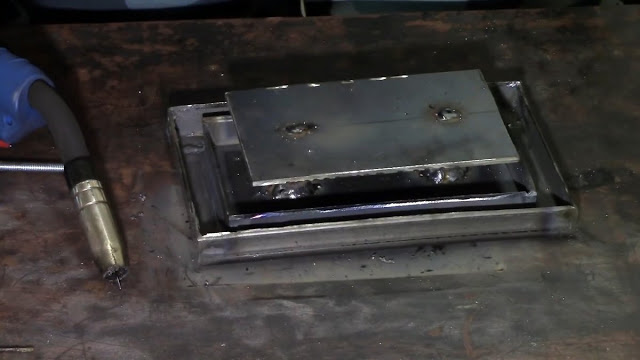

Дверца для зольника сваривается из более тонкой профильной трубы. В ней нужно срезать одну стенку, чтобы закладывать асбестовый уплотнитель. Рама двери заваривается листовой сталью. Чтобы эта дверца меньше нагревалась, изнутри к ней приваривается 2 болта и к ним небольшая вставка экран из листовой стали. К самому проему приваривается полоса для уплотнений дверцы по асбесту, также как и ранее на проеме для загрузки дров. Верхняя дверца для чистки сажи делается аналогично.

Полученные дверцы привариваются на проемы через петли.

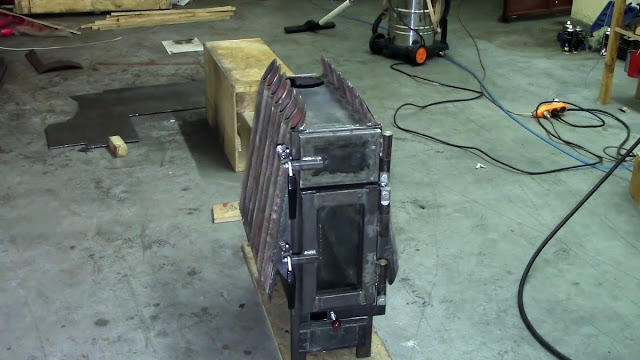

На дверь камеры сгорания укладывается уплотнитель и вставляется жаростойкое стекло. Для его крепления можно наложить пару капель сварки. Затем к дверцам и печки привариваются задвижки. По желанию печь можно покрасить жаростойкой краской.

Особенность полученной печки в том, что благодаря ребрам радиатора она имеет увеличенную площадь контакта с воздухом помещения. Также за счет массы она дольше удерживает тепло после прогорания дров. Хотя при изготовлении печи используется чугун, но поскольку она маленькая и рассчитана на дрова, то температура металла не поднимается настолько, чтобы в результате линейного расширения шов между чугуном и сталью лопнул.
