Казалось бы, пришедшие в обиход ещё в 1857 году чугунные радиаторы отопления уже должны «уходить в прошлое». По крайней мере изготовители биметаллических и алюминиевых устройств в этом уверены. Однако эти старые, но проверенные временем конструкции готовы удивлять своих владельцев работоспособностью, креативным дизайном и другими характеристиками. Поэтому радиаторы отопления из чугуна заслуживают отдельного рассмотрения, о них в статье нам расскажет мастер сантехник.

Технические характеристики

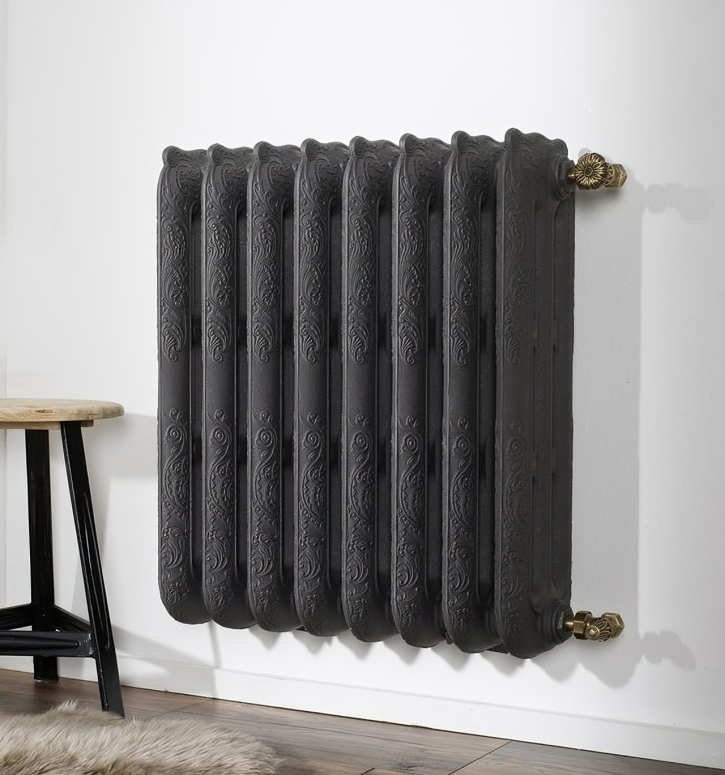

Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.

Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.

Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.

Чугунные радиаторы могут быть:

Одноканальными. В структуре батарей данного вида в каждой секции имеется канал, по которому ходит жидкий теплоноситель. Отопительные приборы такого типа легко мыть, вследствие этого их монтируют в медучреждениях;
Двухканальными. В одной секции устройств отопления данного вида имеется 2 канала, что увеличивает тепловую отдачу;
Трехканальными. Характеристики по тепловой отдаче выше по сопоставлению с иными типами, при этом их масса и глубина значительно больше, чем у аналогов.

В двух- и трехканальных батареях отопления применяется оребрение, которое увеличивает тепловую отдачу. Секции могут быть стилизованы в разнообразных стилях, от ретро до футуристического.

Также радиаторы из чугуна подразделяются по методу монтирования:

Настенные. Фиксируются на стены посредством усиленных кронштейнов. Этот способ крепления – традиционный;
Напольные. Радиаторы оснащаются четырьмя ножками. Они являются частью крайних секций, потому их тяжело обломить. Батареям такого типа не требуется дополнительный крепеж – стена останется невредимой. За ними удобно проводить уборку, поскольку дистанция от стены может быть намного больше, чем при классическом способе крепления.

Чугунные батареи отопления от различных производителей отличаются по следующим характеристикам:

Они могут иметь разную ширину (в зависимости от численности секций) и высоту. Ширина батареи зависит от площади отапливаемого помещения, числа окон в нем, толщины внешних стен, поскольку чем больше секций применяется, тем большее количество тепла отдаст батарея. Если говорить о высоте, то она может варьироваться от 35 сантиметров до 1,5 метров. Нельзя не затронуть и такой показатель, как глубина батареи, потому что от него зависит то, насколько гармонично будут смотреться в интерьере комнаты эти изделия из чугуна. Глубина может иметь величину от 50 до 140 сантиметров и больше. Учитывая такой обширный диапазон, все изделия подразделяются на стандартные чугунные батареи отопления, низкие и высокие. В каждой из этих категорий можно обнаружить и хорошо знакомые «гармошки», и устройства, сделанные под старину, и роскошные дворцовые либо в модерновом стиле с плоской внешней панелью.
Мощность и теплоотдача являются самыми основными параметрами чугунных отопительных приборов. Производители в технической документации указывают ее для одной секции. Средняя мощность секции радиатора равняется 160 Вт. По отдаче тепла чугунные батареи раза в два проигрывают биметаллическим и алюминиевым аналогам. Но это несовершенство компенсируется небольшой инертностью.
Чугун намного дольше способен удерживать тепло и источать полезную энергию. Наибольший эффект от чугунных отопительных приборов проявляется в системах отопления с естественной циркуляцией теплоносителя.
Вес каждой секции составляет от 3 до 7 кг. Численность секций может быть различной. Масса зависит от конкретной модификации и параметров обогреваемого помещения. После установки радиатора можно добавлять или убавлять секции по необходимости. Высота секции составляет – 37-57 см, ширина 8-10 см, глубина – 7-12 см. Объем внутренней полости может равняться от 0,7 до 1,5 литра.
Рабочее (или наибольшее избыточное давление) являет собой нагрузку, с которой теплоноситель оказывает воздействие в процессе постоянной циркуляции по системе отопления. Обычно этот показатель колеблется в границах от 6 до 10 атмосфер. Как правило, за нормальную нагрузку принимается наибольшее избыточное давление, соответствующее 9 атмосферам.
Максимальное (или опрессовочное) давление характеризует, какую предельную нагрузку способна выдержать батарея из чугуна во время возникновения непредусмотренного гидравлического удара. Когда осуществляется испытание отопительной системы, внутри магистралей формируется такая нагрузка, которая наиболее подогнана под опрессовочную. Обычно у современных модификаций опрессовочное давление находится в границах от 12 до 18 атмосфер.
Срок службы батарей из чугуна довольно продолжительный – 25-35 лет, а то и все 50. А это намного дольше, чем у современных батарей из алюминия либо биметалла. Большой срок службы обусловлен довольно внушительными размерами внутренних каналов, что предотвращает возникновение внутренних засоров. Кроме этого, чугун не вступает в химические реакции и устойчив к абразивному износу.

Радиаторы из чугуна выпускаются различными производителями и отличаются разнообразием моделей. Среди наиболее широко распространенных можно выделить такие приборы отопления, как МС-140, «Коннер» и «STI Nova». Поэтому рассмотрим параметры этих устройств более детально.

Батарея МС-140М-500 – отечественная продукция из чугуна старого образца, имеющая глубину секций 140 мм и межосевое расстояние 500 мм. Она активно используется в частных домах, городских квартирах и производственных помещениях, оборудованных водяной системой отопления. Предельная температура теплоносителя не должна быть выше 120°C. Производятся эти радиаторы еще со времен Советского Союза.

МС-140М-500 – это секционный и двухканальный радиатор. Число секций может варьироваться от 4 до 7. Объем одной секции – 1,45 л. Номинальный тепловой поток – 0,16 кВт. Комплектуется радиатор 2 глухими и 2 проходными заглушками, внутри установлены 4 прокладки из термостойкой резины.

Мощность одной секции данного радиатора равняется 160 Вт. Рабочее (или наибольшее избыточное давление) радиатора – 9 атмосфер, а опрессовочное (или максимальное) – 15 атмосфер.

Вес чугунного радиатора МС-140М-500 зависит от численности секций. Так, вес одной секции равняется 6,7 кг. Масса 4-секционной батареи 28,2 кг при размерах 388x588x140 мм, а чугунная батарея, имеющая 7 секций, весит 48,9 кг при габаритах 853x588x140 мм.

Чугунные радиаторы МС-140М-500 соответствуют всем требованиям ТУ и ГОСТа. Производятся они из серого чугуна марки СЧ 10.

Основная техническая информация на чугунные батареи «Коннер»:

Мощность – 120-180 Вт;
Предельная температура теплоносителя – +110 градусов;
Наибольшее избыточное давление радиатора – 12 атмосфер, но устройство способно выдержать давление в 20 атмосфер, гидравлические удары батареям «Коннер» не страшны;
Батареи располагают широкими каналами, вследствие этого не создают сильного локального сопротивления;
Габаритные параметры, масса и емкость секций у данной модификации несколько ниже, чему вышеописанных моделей.

«STI Nova» являются чугунными радиаторами отопления отечественного производства. Они имеют высокое качество и привлекательный внешний облик. Надо сказать, что компанией STI выпускается продукция среднего ценового сегмента.

Параметры батарей «STI Nova 500» следующие:

Рабочее (или наибольшее избыточное давление) устройства равняется 12 атмосфер, опрессовочное (или максимальное) – 16 атмосфер. Благодаря этому гидравлические удары не страшны для данной модели;
Тепловая мощность радиатора – 1,5 кВт, чего в полной мере хватит для того, чтобы прогреть помещение, площадь которого не превысит 15 м2;
Дизайн данного радиатора отдаленно похож на стальные либо алюминиевые радиаторы.

Преимущества и недостатки

Среди достоинств батарей из чугуна необходимо обозначить устойчивость к агрессивным характеристикам теплоносителя. Она предопределена материалом их изготовления – чугун длительное время не поддается коррозии даже при повышенных температурах. Всевозможные химические добавки в теплоноситель, а также образовывающиеся в водопроводных трубах оксиды железа также не способны привести к деструкции чугуна.

Кроме устойчивости к процессам коррозии, такие радиаторы обладают следующими преимуществами:

Возможность проведения ремонта в случае протечки и засора;
Тепловая инерционность;
Приемлемая цена. Если сравнивать стоимость батарей из чугуна с ценой вошедших в последнее время в моду биметаллических устройств, то по бюджету первый вариант будет значительно выгоднее. А если потребуется покупка радиаторов не для одного помещения, а для нескольких, то экономия окажется очень и очень солидной;
Возможность эксплуатирования при большом давлении и высокой температуре. Рабочее давление радиаторов из чугуна равняется 9 атмосферам и выше и зависит от модификации и производителя. Они превосходно переносят гидравлические удары и вследствие этого часто применяются в системах централизованного отопления;
Большой процент отдачи тепла за счет излучения;
Простота установки;
Продолжительный срок работы. Если периодически промывать чугунные батареи, а также по мере потребности заменять прокладки между секциями, то они ответят на подобный уход благодарностью. Прослужат порядка 50 лет, исправно отапливая ваше жилище.

Минусы изделий из чугуна, переходящие в плюсы:

Долгий нагрев. Да, это так. Разогревается чугунная батарея достаточно долго, так как это не тонкий стальной корпус. Но представьте – за окном трескучий мороз, и внезапно отключили отопление. Биметаллические, стальные и алюминиевые радиаторы практически сразу остынут, а старый добрый чугун будет еще некоторое время греть;
Большой вес. Неповоротливый и тяжелый чугунный радиатор не каждый способен поднять в одиночку, но большой вес радиаторам придают толстые стенки, благодаря которым долго держится тепло;
Неприглядный вид. Обычные чугунные батареи времен Советского союза, безусловно, не блещут красотой. Сегодня же выпускаются изысканные художественные литые чугунные изделия. Их поверхность декорирована узорами в самых разнообразных стилях.

Как выбрать

Выбор радиатора из чугуна следует производить в соответствии техническими характеристиками, указанными в руководстве производителя. Кроме того, непременным условиям является монтаж прибора согласно указаниям изготовителя, поскольку это поможет предупредить возможные разрывы.

Чтобы осуществить правильный выбор чугунной батареи, стоит знать несколько моментов, на которые нужно обращать внимание.

Прежде всего, необходимо определиться с типом радиатора. Он может быть литым либо секционным. Если выбор пал на первую версию, то и здесь есть над чем подумать. Монолитное изделие имеет достаточно приличный вес, вследствие этого для его установки понадобятся специальные держатели (кронштейны). Для подобных компонентов потребуется некоторое пространство под подоконником.

Поэтому если недостаточно глубины ниши, то можно остановить свой выбор на радиаторе с ножками и просто-напросто приобрести секционную модель, потому что она имеет плоскую конфигурацию. Следовательно, дополнительного места не займет.

При выборе секционной модели нужно произвести правильный расчет мощности, в противном случае в зимнее время помещение будет недостаточно прогрето. Если по каким-то причинам имеется проблема с приобретением красивого изделия и вы решили купить советский монолитный вариант, то его можно закрыть декоративным экраном. Но здесь надо помнить, что декорация будет брать определенную долю тепла на себя.

Потому лучше, чтобы экран был не сплошным, а, к примеру, в виде решетки. Как правило, в доме средней этажности наибольшее избыточное давление составляет 9-10 атмосфер. Но батарею лучше приобретать с резервом давления, к примеру, под 12 атмосфер. Чтобы помещение полноценно отапливалось, ширина батареи должна составлять 75% от ширины подоконника.

Поскольку в современных водопроводах чистота воды оставляет желать лучшего, к тому же имеет примеси абразивных составляющих, то для монтажа радиатора в многоэтажном доме следует выбирать модель с более толстыми чугунными стенками.

Подключение

Монтаж отопительных батарей является ответственным процессом. Пренебрежение основными принципами способно повлечь за собой слабую степень прогревания конструкции. Результатом может стать форсированный ремонт в квартире либо замена батареи отопления в зимний период.

Первым делом необходимо установить, как организована система отопления:

Самая простая разводка однотрубной системы отопления предполагает последовательное подключение. Для замены батарей необходимо полностью отключить подачу горячей воды и слить ее. Такой вид организации усложняет замену батарей из чугуна в многоэтажном доме. В зимний период все квартиры останутся без отопления на время работ;
Двухтрубная система разводки отопления – это параллельное подсоединение каждой батареи к двум трубам: отводящей и подающей горячую воду. Это непростая для монтажа система обладает преимуществом перед однотрубной: на этапе заложения системы можно поставить на батареи терморегуляторы, чтобы осуществлять контроль над температурой в каждой из комнат.

Большую роль играет и способ подключения радиаторов к отопительной системе. Чаще всего встречается подсоединение с одной стороны. Подводящая труба подключается к верхней части батареи, а отводящая труба – к нижней части, что способствует оптимальному уровню нагрева. Если подача горячей воды производится снизу, подводящая труба подключается к нижнему патрубку. В результате теплоотдача снижается в среднем на 6%. Одностороннее подключение дает возможность поставить перемычку (байпас) между отводящей и подводящей трубами. Подобный переход в совокупности с вентилями, регулирующими подачу воды в батарею, дают возможность контролировать количество тепла в комнате и осуществлять установку трубы без отсоединения центральной системы отопления.

Нижнее подключение применяется, если трубы отведения и подачи системы уходят в пол. Они располагаются вертикально и занимают мало места, не портят общий облик комнаты.

Диагональное (перекрестное) подключение чаще практикуется с большими батареями, в структуре которых 12 и более секций. Труба подачи подсоединяется к верхней части радиатора с одной стороны, а отводящая труба – к нижней части с противоположной стороны. Подобный способ монтажа, по сравнению с односторонним, дает возможность прогреваться отдаленным секциям батареи.

Требуется учитывать, что масса батарей из чугуна значительно выше массы радиаторов из алюминия, которые свободно можно устанавливать одному. Для качественного монтажа конструкции из чугуна необходимо пригласить на помощь несколько человек.

Также можно обратиться в коммунальную службу, отвечающую за обслуживание вашего дома. Можно подрядить специалистов, которые примут во внимание все тонкости и в случае аварийных последствий будет нести ответственность.

Узнать контакты управляющих компаний и ТСЖ Московской области можно на сайте ЕИАС ЖКХ.

Москвичи могут узнать, какая организация обслуживает дом, на сайте «Дома Москвы». Там же указаны номера телефонов компании, режим работы и график приема населения.

Чтобы произвести установку батарей из чугуна, потребуются следующие инструменты:

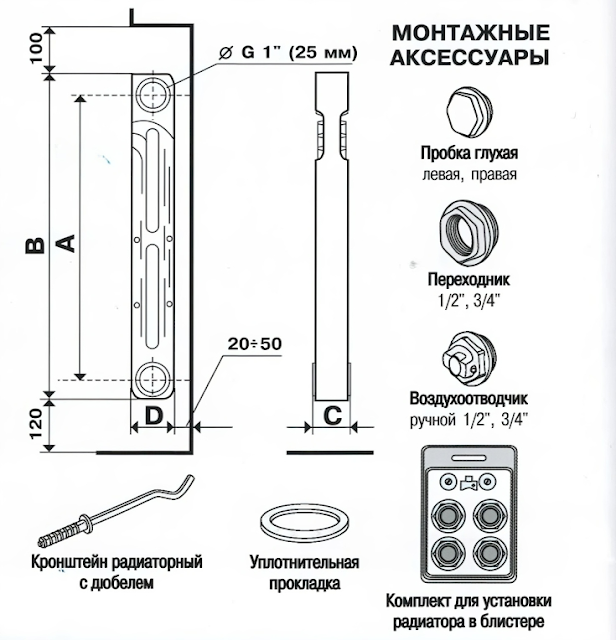

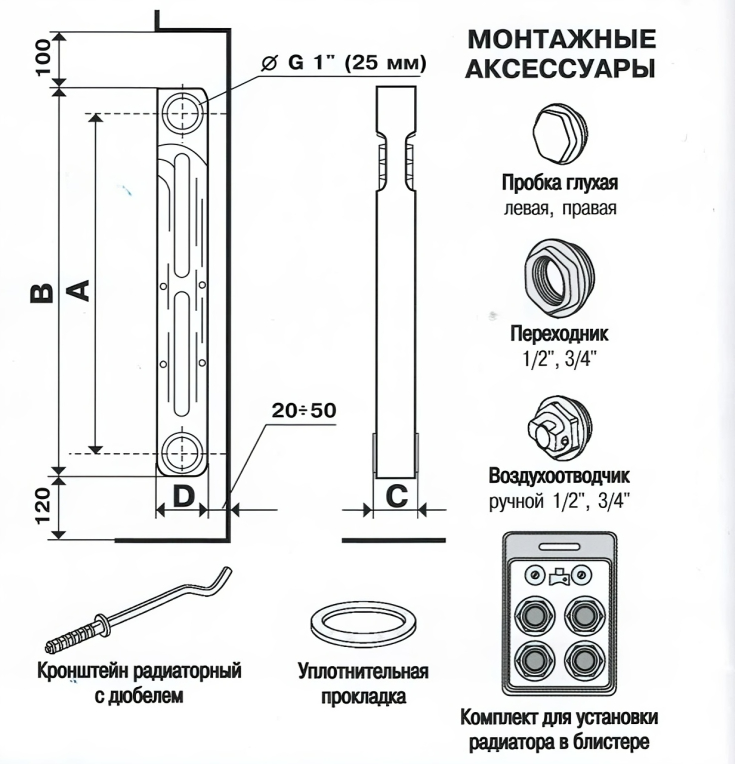

Для монтажа радиатора могут потребоваться следующие комплектующие:

Сгоны для резьбового соединения трубопроводов, подходящие к трубам центральной системы;
В зависимости от плана подключения необходимы муфты, уголки, переходники;
Вентили, служащие для перекрытия воды из фурнитуры батареи;
Регулировочные краны для снижения объема проходящей жидкости, которые дают возможность регулировки температуры нагрева радиатора, но не годятся для полного перекрытия, вследствие этого монтируются совместно с запорным вентилем;
Кран для удаления воздуха, который может скапливаться в трубах и препятствовать нормальному обмену тепла. Кран Маевского (кран для спуска воздуха СТД 7073В (по ТУ 36-710-82), лучше не применять для чугунных батарей центрального отопления. Он может не выдержать гидроударов, которые случаются в этой системе. Значительная загрязненность циркулирующей воды стремительно засоряет кран, понадобится его замена;
Кронштейны для фиксирования радиатора к стенке. Их длина зависит от вида стены и ее глубины. Если она отделана панелями либо гипсокартоном, который от стены располагается на расстоянии, тогда необходимо учитывать длину и выбрать надлежащие крепления;
Байпас – при монтировании батарей в однотрубную отопительную систему.

Необходимо заблаговременно определить, какое количество секций потребуется. Стандартный принцип расчета следующий, в соответствии со всеми современными нормативами и правилами, предъявляемыми к отопительным системам, проектирующимся для воды, на один м2 помещения требуется ориентировочно 0,1 кВт мощности. Эта цифра типична лишь для жилых помещений, для нежилых достаточно и 0,05 кВт либо еще меньше в зависимости от истинного предназначения помещения. Для более точного подбора количества секций радиатора отопления существуют специальные таблицы.

Если взять это к сведению, то нехитрые вычисления можно выполнять по формуле:

В этом элементарном уравнении неизвестен один-единственный член, а именно отопительная мощность одной секции батареи. Как правило, она составляет 150 Ватт, стало быть, во всех формулах надлежит принимать ее соответствующей именно этому показателю.

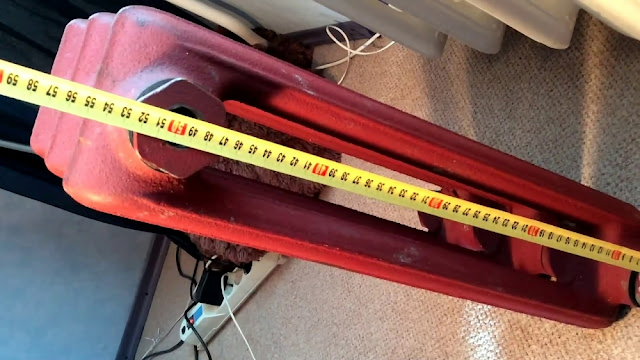

Соединяются секции посредством ниппелей (ниппель-гайки) в нижней и верхней части при помощи специального ниппельного ключа. Это инструмент, имеющий плоский конец с одного края (в виде лопатки), и отверстие с другого, в которое можно вставлять металлический прут либо лом для облегчения работы.

Ниппель-гайка – это кусок трубы с пазом под уплотнительное резиновое кольцо и нарезанной с обоих концов резьбой.

В отверстиях секций имеется внутренняя резьба. С одного конца – правая, с другого – левая. На соединительной ниппель-гайке аналогичная система. Две сопрягаемые секции необходимо положить на ровную плоскость, желательно на бруски – по ним они будут свободнее скользить. На ниппель-гайки надеть резиновые прокладки, разместив их посередине. Сблизив секции на дистанцию, равную длине ниппель-гайки, аккуратно, на несколько витков от руки, вкрутить ниппель (он будет закручиваться в обе внутренние резьбы секции).

Аналогично и с другого края секции вставляется радиаторный ключ и поочередными поворотами ключа то одну ниппель-гайку, то другую, связываем секции между собой. Точно также присоединяем и другие секции. Если уплотнители из резины сделаны из качественной теплостойкой резины, то срок их службы будет соответствовать сроку службы батареи.

После сборки батарея должна быть подвергнута гидравлическому испытанию на специализированном стенде.

При окрашивании батарей после сборочных работ краску лучше использовать специальную термостойкую, которая должна выдерживать температуру 80 градусов, не размягчаться и не выделять в атмосферу вредные вещества. По большей части используют краски на акриловой основе либо алкидные эмали. Краски на акриловой основе имеют большой срок службы, алкидные эмали более дешевые. Можно применять также водно-дисперсионные краски, на которых имеется маркировка изготовителя о том, что они могут использоваться для окрашивания приборов отопления.

Перед нанесением краски необходимо провести подготовку поверхности:

Удалить остатки старой краски, грязь посредством смывки. Если старая краска держится прочно, можно новый слой наносить поверх нее;
Обработать поверхность наждачкой или использовать дрель со специальной насадкой, либо щетку по металлу;
Обезжирить поверхность обычным растворителем;
Положить слой грунтовки, соответствующий используемой краске. Дать просохнуть;
Нанести краску. Для окрашивания радиатора внутри используйте специальную кисть изогнутой формы. Начинать окраску необходимо сверху. В первую очередь красится внутренняя часть батареи;
Краску лучше наносить в два тонких слоя. Каждый из слоев должен хорошо просохнуть. Так краска прослужить дольше.

Перед тем как менять или монтировать батареи с нуля, необходимо слить воду с отопительной системы.

Если замена или установка радиатора производится в зимнее время и центральное отопление работает, то замену необходимо скоординировать с коммунальными службами.

Прежде чем приступать к работе, надо определиться с местом установки. Отопительное устройство располагают на участке, где наблюдаются наиболее существенные потери тепла. Обычно это место у окошек. Потеря тепла не исключена, даже если у вас стоят современные энергосберегающие стеклопакеты. О простых рамах из древесины даже говорить не стоит.

Если под окном отсутствует устройство отопления, то спускающийся по стене холодный воздух «расползается» по полу. Установка чугунных батарей к стенке в этом месте переменит ситуацию. Подымающийся вверх теплый воздух воспрепятствует продвижению холодных потоков.

Еще одной областью утечки тепла является зона возле входной двери. Правда, с этой проблемой обычно сталкиваются жильцы квартир на первом этаже и хозяева частных домов. В данной ситуации обогревающие приборы устанавливают максимально близко ко входу. Подбирая место согласно планировке, не надо забывать о достаточном месте для подведения трубопровода.

Присматривая модель чугунной батареи, принимайте в расчет климат вашего региона. Приобретение устройства с высокой отдачей тепла будет оправдано лишь для очень холодных районов. Жителям средней полосы хватит радиаторов со средними параметрами, проживающим в южных широтах подойдут низкие приборы с минимальным числом секций.

Монтаж чугунных батарей отопления должен осуществляться в соответствии с определенными правилами расположения относительно пола, подоконника и стен.

Для установки надо установить середину проема окна. Потом от этой точки необходимо отмерить дистанцию слева и справа до элементов крепления.

Чтобы облегчить процедуру сборки и при этом избавиться от формирования зон холода, размещайте радиатор на дистанции 8-14 см от пола. Между радиатором и подоконником должна быть дистанция хотя бы 10-12 см, чтобы не нарушать термоконвекцию и не понижать тепловую мощность. Между стенкой и батареей дистанция должна быть не меньше 3-5 см.

Подключение чугунной батареи к отопительной системе немного сложнее, чем установка радиаторов из алюминия.

Данный процесс включает в себя следующие стадии:

Определение точек ввинчивания кронштейнов (держателей) для последующей фиксации. Если батарея будет не одна, можно воспользоваться шаблоном из тонкой фанеры. В фанере просверлить места установки кронштейнов и через них произвести разметку в точках будущего месторасположения батарей;
Численность держателей устанавливается следующим образом: на один метр нагревательной поверхности необходим один кронштейн. Батарея должна быть хорошо зафиксирована и не болтаться, в противном случае в местах сопряжения с трубами могут со временем сформироваться трещины. Если радиатор тяжелый, а стена недостаточно прочная, лучше применять подставки;
Просверливаются отверстия глубиной не менее 12 см, в них устанавливаются кронштейны и фиксируются раствором цемента. Для лучшего сцепления с трубой концы держателей должны быть закругленными;
К батарее со стороны подключения к трубе прикручивается терморегулятор. С другой стороны присоединяется воздухоотводчик;
Если в отопительной системе отсутствуют краны для перекрытия воды, необходимо прикрутить их к обеим трубам. При однотрубной отопительной системе потребуется монтаж байпаса;
Установить батарею на кронштейны, выверить при помощи строительного уровня точность расположения;
Подсоединить конструкцию к отопительной системе посредством сгонов. Важно соблюдать герметичность. Для надежности можно задействовать сварку.

Для проверки качества соединения необходимо испытание всей системы методом опрессовки. Лучше воспользоваться услугами специалиста, чтобы удостовериться в качестве выполненной работы.

Обычные чугунные батареи сравнительно громоздкие и имеют не очень презентабельный вид. Для улучшения их внешнего облика можно поставить декоративные экраны подходящего цвета. Альтернативный метод обогрева – ТЭН для батареи из чугуна.

Если отсутствует возможность использовать обыкновенный способ обогрева, ТЭН для батарей способен обеспечить бесперебойную работу отопительной системы. Он являет собой металлическую трубку с запаянной в ее полости спиралью. Между собой данные элементы изолируются посредством специального наполнителя. Подсоединяется ТЭН к трубопроводной системе в качестве вспомогательного оборудования. Помимо этого, ТЭН, вмонтированный в старую батарею из чугуна, вполне способен обогреть маленькую теплицу, гараж либо иное хозяйственное сооружение.

Установка ТЭНов для радиаторов дает возможность воспользоваться всеми преимуществами электрического отопления – надежностью, простотой эксплуатирования, большим КПД. Но в отличие от электрических обогревателей, данные устройства монтируются прямо в систему, вследствие этого они совершенно незаметны и не требуют дополнительного места.
