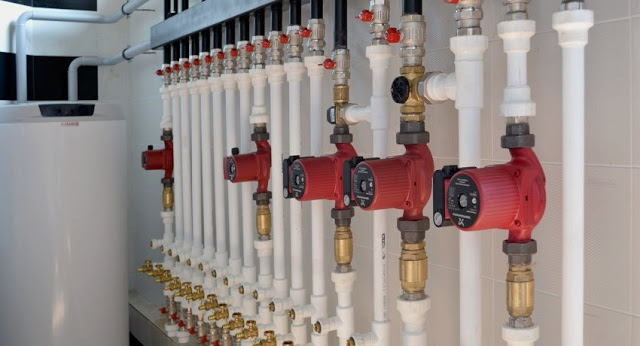

Монтаж дополнительного насоса в систему отопления — в каких случаях не обойтись без установки

Циркуляционный насос — одна из основных составляющих отопительной обвязки. Его задача — принудительно перемещать теплоноситель по контуру. В некоторых системах требуется установка двух подобных устройств для налаживания работы. В статье мастер сантехник расскажет, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры подачи и обратки составляет 20 °C или больше, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

• При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
• Для равномерного перемещения теплоносителя в трубопроводах.

Обратите внимание! Пригласите специалистов для уточнения расчётов. Если они неверны, установка дополнительного устройства приводит к снижению эффективности работы. В редких случаях ничего не изменится, но затраты на покупку и размещение уйдут впустую

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

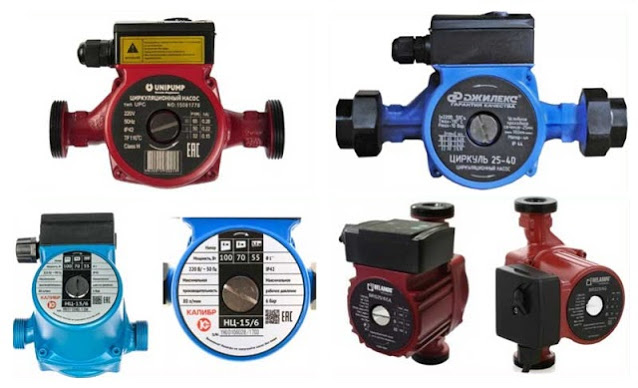

Виды

Существует два основных вида насосного оборудования:

• Сухие. В таких устройствах перекачиваемая жидкость не вступает в контакт с ротором. Герметичность достигается за счет уплотнителя, расположенного между насосом и его двигателем. КПД сухих насосов составляет около 80%, что позволяет с успехом использовать их для перекачки больших объемов жидкости. Для обустройства домашних отопительных систем насосы данного типа не применяются ввиду чрезмерного уровня шума, который они вырабатывают в процессе эксплуатации.
• Мокрые. В данном случае ротор погружен в перекачиваемый теплоноситель. Охлаждение двигателя осуществляется за счет воды. Электроэнергия подается в устройство через статор. Из достоинств такого оборудования стоит отметить долговечность, надежность, компактность, простоту обслуживания и низкий уровень шума. Основные недостатки – низкий КПД (не более 50%), возможность использовать такие устройства только в частных домах и квартирах, а также полная непригодность мокрых насосов для перекачивания питьевой воды.

Гидравлический разделитель

Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.

Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.

Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:

• Автоматический отвод накопившегося воздуха;
• Улавливание частиц шлама (работает как грязеуловитель).

Обратите внимание! Нужно тщательно подбирать характеристики. Выбор качественного устройства поможет защитить систему от проблем. Из-за этого установка насоса становится обязательной

Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал располагают горизонтально, параллельно полу;
• Поток воды направляют в одну сторону со стрелкой, установленной на приборе;
• Коробку размещают на любой стороне, кроме нижней, что защищает клемму от попадания воды.

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 100—110 °C.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя

Как встроить вспомогательное устройство в систему отопления

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

Два насоса в схеме с теплым полом

В системе «Тёплый пол» циркуляционный насос устанавливают в горизонтальном положении после смесительного узла на участке подающего трубопровода. В некоторых схемах разводки устанавливают по несколько таких приборов, каждый из которых будет перекачивать жидкость в пределах одного этажа.

Система с навесным котлом

В конструкции настенного устройства имеется встроенный насос. Его мощность рассчитывают специально под совместную работу, благодаря чему использовать дополнительный не нужно.

Если в подобном случае возникают неисправности, следует обратиться к сотрудникам сантехнической отрасли для поиска и разрешения проблем.

Видео

В сюжете - Нужно ли устанавливать дополнительный насос на радиаторный контур если в настенном котле уже есть свой циркуляционный насос

В сюжете - Специалист рассказывает как подключить циркуляционный насос в систему отопления

В продолжение темы посмотрите также наш обзор Как выбрать схему разводки отопления
