Сварка стальных труб при кажущейся простоте процесса требует от специалиста высокой квалификации и обширных знаний в этой сфере. В статье мастер сантехник расскажет, как сварить две металлические трубы разного диаметра.
Основные этапы работ
Бывают такие ситуации, когда необходимо состыковать две водопроводных металлических трубы разного диаметра, а соединительного фитинга под рукой нет. В этом случае поможет только сварка. Но перед этим нужно уменьшить диаметр большой трубы.
Первым делом устанавливаем большую трубу вертикально (на стол или лист бумаги) и обводим внешний диаметр.
Затем по центру получившегося круга устанавливаем трубу меньшего диаметра и тоже обводим снаружи.
Внутри маленького круга чертим четыре линии: крест-накрест и по диагонали.

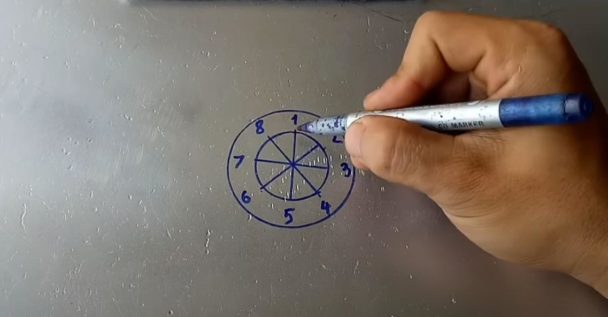

Затем для удобства нужно пронумеровать каждую точку на окружности.
Затем поочередно прикладываем линейку к точкам 1 и 6, 1 и 4, 2 и 7, 2 и 5, 3 и 8, 3 и 6, 4 и 7, 5 и 8, и проводим от соединяемых линейкой точек прямые за пределы внешней окружности.
Заштриховываем участки, ограниченные отходящими от каждой цифры отрезками прямых и дугой внешней окружности, заключенной между ними.
Устанавливаем трубу с большим диаметром на внешнюю окружность и отмечаем на ее образующей начало и конец каждого заштрихованного участка на рисунке. Отмечаем эти дуги на трубе крестиками.
На некотором расстоянии от торца с нанесенными отметками проводим на поверхности трубы окружность параллельно торцу.
С помощью угольника проекции точек центров участков, отмеченных на торце трубы крестиками, переносим на проведенную выше окружность.
Соединяем точки концов участков на торце трубы с соответствующей точкой на окружности.
В результате на поверхности трубы получим 8 треугольников, которые вырезаем болгаркой.
Делаем неглубокие надрезы с внешней стороны трубы в точках по окружности, где располагаются вершины вырезов, для облегчения сгибания внутрь «лепестков» на конце трубы.

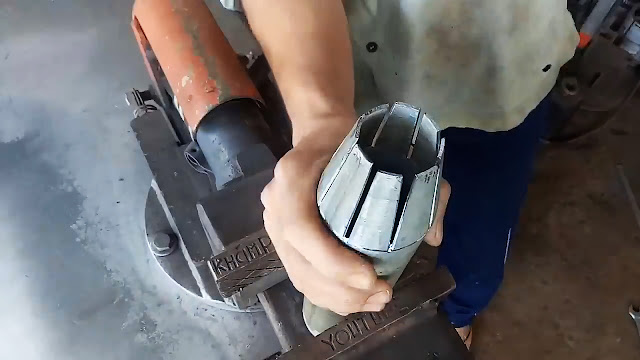

Зажимаем трубу в губках тисков и, ударяя снаружи поочередно по «лепесткам» молотком, наклоняем их к центру.
Окончательную изгибную доводку «лепестков» осуществляем плоскогубцами.
Приставляем конец трубы меньшего диаметра к восьмиугольнику, составленному «лепестками», и убеждаемся в их точном совпадении.
Завершаем соединение двух труб сваркой или процессом пайки.
Видео
В сюжете - Как сварить две металлические трубы разного диаметра
В сюжете - Переход с большого диаметра трубы на меньший диаметр трубы
В продолжение темы посмотрите также наш обзор Чем отличается переход концентрический от эксцентрического
