Водопроводный вентиль — устройство и виды

Услуги сантехника в Москве и Московской области

Вентили водопроводные – это особая конструкция в трубопроводной арматуре. В статье мастер сантехник расскажет о устройстве вентиля и его видах.

Устройство

Услуги сантехника в Москве и Московской области

Трубопроводный вентиль позволяет регулировать или перекрывать поток проходящей жидкости. Чтобы корректно подобрать вентиль для той или иной системы, необходимо знать устройство вентиля и принцип его работы.

Услуги сантехника в Москве и Московской области

Разберемся, как устроен вентиль:

  • Корпус вентиля (2), изготавливаемый из различных материалов, оборудован крышкой (3). Для герметичности между корпусом и крышкой установлена прокладка (12). Как правило, прокладка изготавливается из прочной резины, но может быть выполнена и из других материалов;
  • В корпусе оборудовано седло (1) для клапана (6), который является запорным механизмом устройства. Для полного перекрытия потока и герметизации седло дополняется уплотнительной прокладкой (16);
  • На нижней части клапана также располагается уплотнитель (15);
  • К запорному клапану при помощи гайки (14) крепится втулка (7) и шпиндель (11);
  • На корпусе шпинделя располагается резьба (4), которая служит для управления запорным конусом;
  • Шпиндель совмещен с маховиком (8), приводящим в движение клапан. Маховик закрепляется на корпусе устройства при помощи гайки (13);
  • Для герметичного соединения маховика и корпуса вентиля устанавливается сальник (10), фиксирующийся отдельной гайкой (5), дополненной уплотнительным кольцом (9).

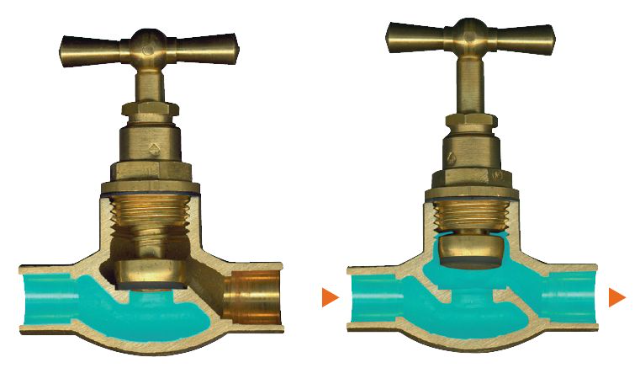

Устройство задвижки обуславливает и принцип ее действия. При вращении маховика поступательными движениями вверх или вниз перемещается шпиндель, который опускает или поднимает клапан.

Услуги сантехника в Москве и Московской области

По конструкции запорную арматуру делят на три вида:

  • Прямоточная. Кран с небольшим гидравлическим сопротивлением, который устанавливают на прямой участок системы.
  • Проходная. Предназначена для перекрытия потока воды в конкретном направлении.
  • Угловая. Используется на угловом стыке труб. В этом случае поток воды перпендикулярен входящему направлению.

По материалу изготовления краны бывают:

  • Стальные. Используются чаще для холодной воды, поскольку от горячей на ней оседает накипь. Из стали делали водопроводные вентильные краны старого образца.
  • Латунные. Имеют небольшой вес и габариты. Долговечны и пригодны к установке на холодную и горячую воду.
  • Бронзовые. Самый дорогой вариант запорного механизма с отличными эксплуатационными характеристиками.
  • Пластиковые. Неприхотливые, долговечные, доступные устройства.

Способы крепления вентиля:

  • Фланцевые. Монтируются с помощью специальных крепежей по краям арматуры и труб. Соединяются болтами. Такие запорные краны ставят только на металлический водопровод.
  • Резьбовые. Монтируются с помощью контргайки для фиксации и резьбы. Подбирают такой кран по его диаметру, шагу и типу резьбы (внутренняя/наружная). Резьбовой вентиль можно ставить на пластиковые и металлические трубы. В случае с пластиком используют специальные переходники.
  • Приварные. Их устанавливают только методом сварки.

Демонтировать и снова ставить назад можно только резьбовые и фланцевые вентили. Приварной не подлежит повторной установке.

Приемущества и недостатки

Услуги сантехника в Москве и Московской области

Водопроводный вентиль используется в качестве запорно-регулирующей арматуры, то есть служит как для перекрытия потока, так и для ограничения прохода жидкости. Данный фактор является существенным преимуществом устройства по сравнению с шаровым краном.

Недостатками клапанного вентиля являются:

  • Небольшой срок использования. Перекрывающий клапан постоянно соприкасается с жидкостью, что приводит к его естественному износу;
  • Наличие более сложной системы управления.

Ремонт водопроводного вентиля

Услуги сантехника в Москве и Московской области

Водные вентили характеризуются очень простой конструкцией, потому поломки у них довольно редки. Самая большая проблема – это срыв резьбы при неаккуратном обращении. Также в качестве поломок может быть трудный поворот рукояти при отсутствии регулярной очистки и смазки.

Наихудшая поломка – это прирастание к трубопроводу, что повлечет за собой обрезку или срубку вентиля непосредственно с куском водопровода, зачастую, это сопровождается работами со сваркой. В данном случае нужно покупать и устанавливать новый вентиль, делать заново резьбу на трубопроводе. Но чтобы все это не случилось с водным вентилем, необходимы такие же профилактические меры, как и для всей другой сантехнической арматуры. В этом случае поломки можно заранее не допустить либо совсем свести к минимуму.

Как правило, ремонт вентиля у неподготовленного человека вызывает определенные трудности, которые связаны не с трудоемкостью ремонта, а с незнанием его особенностей конструкции и устройства. Главное – не забывать, что повредить неаккуратными действиями вентиль очень сложно, у него нет внутри керамических, сильно хрупких хромированных механизмов, то есть во время ремонта можно не переживать, что неаккуратные движения сломают части механизма.

Но вот разбирать вентиль с помощью обычных плоскогубцев не желательно, потому как сорвать резьбу таким образом можно очень просто, что влечет за собой полностью замену вентиля. Если нет гаечного или разводного ключа, то к ремонт не стоит начинать (если требуется разборка).

Видео

В сюжете - Ремонт и замена вентиля

В сюжете - Особенности эксплуатации регулирующих вентилей

В продолжение темы посмотрите также наш обзор Особенности конструкции и применения запорного вентиля 15кч18п2
