Итальянские газовые котлы Ферроли обладают отличными характеристиками, а при наличии неполадок обязательно просигнализируют кодом ошибки на дисплее. В статье мастер сантехник расшифрует для вас коды ошибок.

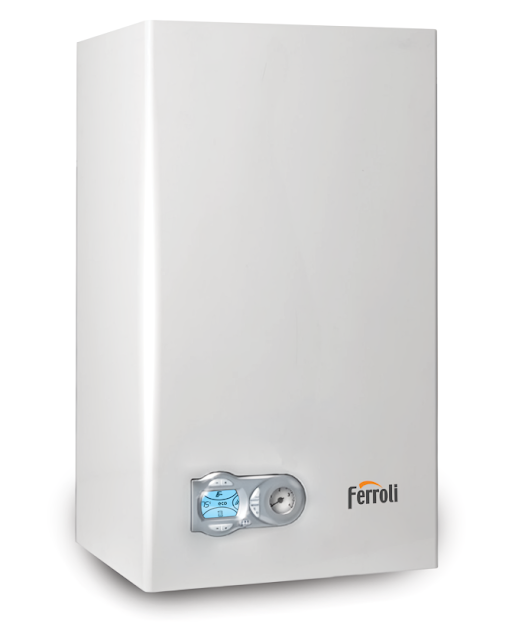

Особенности котлов «Ферроли»

Газовые котлы торговой марки Ferroli могут устанавливаться в любом доме, даже если не подведена магистраль. Оборудование подключается к общему трубопроводу или отдельному баллону со сжиженным газом.

Модуляция пламени позволяет равномерно прогревать теплообменник. Он изготавливается из меди, поэтому КПД составляет 92%. Антикоррозийное покрытие продлевает срок службы прибора. Блок розжига также покрыт алюминием.

Коды ошибок и неисправности

Ошибки могут отображаться на дисплее котла либо на пульте управления. Коды делятся на несколько категорий:

Критические — «А». При их возникновении система полностью блокируется, техника не запускается. Для устранения требуется исключить причину появления символов на экране, выполнить перезапуск клавишей «Reset». Перезагрузка произойдет не сразу, а по истечению 30 секунд после нажатия кнопки;
Некритические — «F». Незначительные неполадки, которые требуют вмешательства пользователя и отстройки системы;
Паузы — «D». Этими символами обозначаются интервалы между определенными режимами.

Ошибка А01 — Наличие пламени не обнаружено

Причин этому несколько:

Отсутствует подача газа, закрыт вентиль крана на трубе, либо нет газа в самой системе.
Трубопровод завоздушен, часто случается при первом пуске системы отопления.
Неисправности газового клапана, заводской брак или изношенность элемента, что вызывает аварийное отключение котла.
Мощность розжига недостаточна, не соответствует показателям, закрепленным в ТУ.
Неправильный угол между электродом и горелкой, не позволяет произвести розжиг.
Электрод покрыт сажей и копотью, нет нужной проводимости.
Форсунки выставлены неправильно.
Слишком низкое давление газа в газопроводе блокируется процесс розжига.
Проблемы с центральной платой управления , возникают из-за скачков напряжения в сети.

Ошибка проявляется невозможностью полноценного розжига, либо котел самопроизвольно тухнет через 5-7 секунд. Самостоятельно можно только проверить наличие газа в системе, либо убедиться, что кран его подачи открыт. Дальнейшие действия выполняет только мастер, который осмотрит котел и сделает диагностику возможных неисправностей:

Восстановление нужного давления в системе, а также регулировку форсунок в соответствии с требованиями производителя.
Замена электродной пары или их очистку от сильных загрязнений.
Замену газового клапана, так как в большинстве случаев ремонту он не подлежит.
Установку правильного угла между электродом и горелкой. Если проблема в плате, то она будет заменена на новую.
После выполнения ремонта котел перезапускается и оценивается результат.

Ошибка А02 — Ложный сигнал о присутствии пламени

Формируется ложный сигнал, который указывает на наличие пламени при выключенной горелке. Работа котла блокируется, повторный розжиг невозможен. Распространенная причина – неисправность платы центрального управления. Косвенными причинами являются разрыв контакта в проводе, который соединяет плату и электрод, а также неправильно установленный угол между горелкой и электродом.

Устранить ошибку самостоятельно невозможно, поскольку есть необходимость вскрыть газовое оборудование и осмотреть все элементы камеры сгорания. Плату проверяют в первую очередь. Если есть хоть малейшие подозрения на неисправность – устанавливают новую.

Ошибка А03 — Перегрев котла

Ошибка возникает при перегреве котла, когда вода в контуре превышает 90°С. Для модели Ferroli Domiproject C24 срабатывание температурного датчика происходит при температуре более 105°С.

Это возникает в таких случаях:

Неисправность самого датчика контроля температуры – обрыв контактов, короткое замыкание, окисление в месте соединения.
Нестабильность напряжения в электросети – оно ниже или выше нормы, а стабилизатор отсутствует.
Неисправность насоса – перестает гонять теплоноситель, что приводит к перегреву котла, а батареи при этом холодные.
Завоздушенность системы – воздух прогревается быстрее, чем вода.
Низкое давление в системе отопления – есть утечки, либо не закрыт вентиль подпитки.
Проблемы с расширительным бачком, в том числе и завоздушенность.

Ошибка А06 — Погасание пламени 6 раз в течение 10 минут

Причинами могут быть:

Низкое давление в газовом контуре. Проверьте входное давление газа. Номинальное входное давление газа должно составлять 20 мбар.
Форсунки не отрегулированы, давление газа в них недостаточное.
Копоть и нагар на электроде, его перегорание.
Создание обратной тяги в помещении, либо вентилятор самопроизвольно гасит пламя.
Неисправность центральной платы управления.

Диагностику проводит мастер, который в первую очередь оценивает работоспособность форсунки и электрода, а также регулирует расстояние, если это нужно. Далее ревизии подвергается система дымоотведения, после чего оценивается работа центральной платы.

Ошибка A09 — Неисправен газовый клапан

Во время работы автоматика отслеживает работу газового клапана (проверяет ток). Если обнаруживается несоответствие,то генерируется сигнал о неисправности.

Обрыв провода питания газового клапана. Проверьте провода газового клапана на наличие повреждений. Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки модулирующего клапана должно составлять 24 Ом, запорной 65 Ом. В случае обнаружения неисправности замените газовый клапан.

Ошибка А16 — В закрытом состоянии клапан пропускает топливо

Если пламя горелки не гаснет в течение 5 секунд после закрытия газового клапана, то автоматика котла генерирует сигнал о неисправности.

В случае обнаружения неисправности замените газовый клапан.

Ошибка А21 — Проблемы с горением

Причинами являются:

Отсутствует тяга в дымоходе – возможно забит дымоход, либо есть обледенение.
Неисправность самого датчика – окисление и обрыв провода, короткое замыкание.
Отсутствие правильной настройки газового клапана – выполняется при наличии специального оборудования.

В решении проблемы поможет только мастер, имеющий разрешение на проведение ремонтных работ в газовом оборудовании.

Ошибка А34 — Перепады напряжения в сети

Решить проблему поможет установка стабилизатора.

Ошибка А41 — Отсутствие динамики изменения температуры (теплоносителя или воды ГВС)

Дла проверки системы можно подключить контрольный (исправный) термодатчик теплоносителя. Если его нет в наличии, то измерьте сопротивление сенсора полупроводника мультиметром. В рабочем состоянии он покажет 10 кОм при 25°С. Подтяните разъемы сенсора к плате управления. Те же действия проделайте с термодатчиком горячего водоснабжения (ГВС).

Ошибка A51 — Неисправность в работе системы воздухозабора/дымоудаления

Проверьте наличие тяги. Поднесите зажженную спичку к контрольному окну. При наличии тяги пламя отклонится в сторону. Если горит ровно, необходимо прочистить дымоход.

Ошибка F04 — перегрелся дымовой датчик

Как устранить ошибку:

Прочистите дымоотводную шахту и выполните перезапуск.
Зачистка контактов или замена датчика.
Перенастройка электронного модуля.

Ошибка F05 — Не подсоединен вентилятор (только в котлах Ferroli Domiproject DF)

После запуска котла вентилятор не включается автоматически, что может возникать по следующим причинам:

Поломка вентилятора – обрыв или окисление проводов, замыкание.
Засорение дымохода – отработанный газ не выходит наружу.

Для устранения проблемы следует снять вентилятор и проверить его на работоспособность.

Ошибка F08 — Перегрев теплообменника

Ошибка F08 имеет те же причины, что и А03, возникает перед появлением ошибки А03. Когда температура в контуре отопления превышает 99 С (на протяжении 5 секунд), срабатывает датчик температуры. Ошибка исчезает, когда температура теплоносителя упадет до 90°С.

Ошибка F10/F14 — Короткое замыкание или обрыв цели датчика температуры теплоносителя

Ремонт проводки или замена неисправного элемента.

Ошибка F20 — Проблемы с пламенем (только в котлах Domiproject D F)

Проводится диагностика:

Блока дымоотвода и розжига;
Вентилятора;
Газового клапана.

Ошибка F34 — Напряжение не соответствует норме (менее 180В)

Подождите, когда восстановится сеть, либо используйте стабилизатор.

Ошибка F35 — Несоответствие тока управляющей платы и сети

Плата управления работает от переменного тока частотой 50Гц/60 Гц. Если возникает несоответствие между выбранной частотой и частотой тока в сети автоматика котла генерирует ошибку.

Ошибка F37 — Снизилось давление в системе

Проверьте систему на наличие утечек. Устраните их и подпитайте систему. При необходимости замените реле давления.

Ошибка F39 — Короткое замыкание или обрыв датчика уличной температуры

Ошибка возникает, если присоединен датчик уличной температуры, и функция погодозависимого регулирования активна.

Устраняются путем замены проводки или зачистки окислившихся контактов или замены датчика.

Ошибка F40 — Давление в системе превышает норму

Проблемы с расширительным баком либо наличие засора в клапане быстрого сброса.

Ошибка F43 – срабатывание системы безопасности теплообменника

Это может указывать на завоздушенность системы, либо неисправностью насоса.

Ошибка F50 – Проблемы с газовой арматурой

Это может быть связанно с поломкой платы, а также клапана.

Ошибка FH – Идет удаление воздуха циркуляционным насосом

Через три минуты код исчезнет.

Иногда на дисплее отображается сразу несколько кодов, что указывает на серьезную поломку в каком-то одном сегменте, либо рядом расположенных и взаимозависящих. Не рекомендуется постоянно делать перезагрузку, так как это не решит проблему, а лишь на время ее отсрочит.

Профилактика неисправности газовых котлов

Чтобы снизить риски развития поломок, достаточно соблюдать простые, но действенные советы:

Качественный монтаж. Именно от грамотных действий специалистов при установке зависит дальнейшая эксплуатация оборудования.
Использовать только качественное топливо. В случае с магистральным газом вы на это повлиять не можете, но если используется сжиженный газ, тогда закупайте только высококачественную смесь.
Не используйте неисправный котел, если коды появляются на дисплее постоянно. Нужно вызвать мастера.
Обязательно подключайте котел к электричеству через стабилизатор. Данный бренд уязвим перед перепадами, от чего страдает плата.
Ежегодно проходите профилактическую диагностику, а также не забывайте очищать теплообменник от накипи.
Контролируйте давление в системе и не забывайте закрывать кран подпитки.
Не используйте котел на полную мощность. Если его не хватает для полноценного нагрева больших площадей, нужно выбрать более мощную модель.

Только соблюдая все эти правила в комплексе можно существенно продлить срок службы газового котла.

Самостоятельный ремонт газового оборудования категорически запрещен! Любое вмешательство может привести к трагедии. Обращайтесь только в специализированную организацию, которая документально может подтвердить допуск к газовым работам.
