Штукатурка стен – важный этап любых отделочных работ наружных стен или фасада. При частых оштукатуриваниях отличным помощником станет картушный (текстурный) пневматический пистолет. В статье мастер сантехник расскажет, что это за устройство, и как им работать.

Общие сведения

Картушный пистолет является инструментом пневматического типа, который применяют в первую очередь для нанесения на поверхность разных строительных смесей, используют такой инструмент обычно на штукатурно-отделочном, а точнее, финишном рабочем этапе.

Этот инструмент полезен по следующим причинам:

Существенно вырастает производительность труда.
Снижение физических усилий в процессе работы.
Удобство нанесения, а именно набрызгивание растворов на объект обработки, с разными размерами фракций, а это будет зависеть от диаметра применяемого сопла.

Устройство и принцип действия

Услуги сантехника в Москве и Московской области

На схеме показано, из чего состоит пневматический распылитель для штукатурки: 1- Кран, перекрывающий воздух от компрессора; 2 - Рукоятка; 3 - Игла для регулирования подачи раствора; 4 - Пружина; 5 - Втулка, поворачивая против часовой стрелки, отодвигает иглу, увеличивается подача раствора; 6 - Штифт; 7 - Курок для подачи воздуха; 8 - Шайба; 9 - Емкость для штукатурного раствора; 10 - Хомут для фиксации емкости; 11 - Шайба; 12 - Диффузор для расширения воздушного потока и разбрызгивания смеси; 13 - Гайка фиксирующая; 14 - Гайка.

Конструктивно картушный пистолет составлен из нескольких деталей:

Корпус, напоминающий формой пистолет. На рукояти корпуса установлен курок, который можно нажимать тремя-четырьмя пальцами одновременно. Курок открывает клапан подачи нагнетённого воздуха. К нижней части рукояти корпуса через штуцер крепится шланг подачи воздуха, выдерживающий высокое давление. Шланг присоединяется быстросъёмным штуцером или резьбовым соединением к компрессору напрямую или через ресивер.
Форсунки, имеющей сменные насадки. Диффузорные сопла насадок могут быть вырезаны под различными углами и отличаться диаметром.
Сопло, через которое на стену подаётся раствор. Для густых состав угол разбрызгивания 35-40 градусов, для жидких — 15-20. Сопло выбирают с раструбом, обеспечивающим оптимальное сочетание качества и производительности работы.
Контейнера для состава, имеющего форму конуса. Так как отделочные растворы имеют большую плотность и вес, при наполненном контейнере инструмент довольно трудно держать при работе одной рукой. Чтобы устранить недостаток, на контейнере имеется ручка, для удерживания картушного пистолета второй рукой. Чтобы при потолочной отделке смесь не выскальзывала из контейнера, на раструбе часто делают несъёмную заслонку (закрывает часть верха). Контейнер крепится к трубке через уплотнительное кольцо и зажимается хомутом из нержавейки.
Приспособления для продувки забивающихся иногда форсунок – продувочного шомпола.
Регулирующих устройств (снабжены некоторые модели): регулировочного винта, установленного на задней стороне корпуса (отвечает за подачу раствора), и воздушного крана.

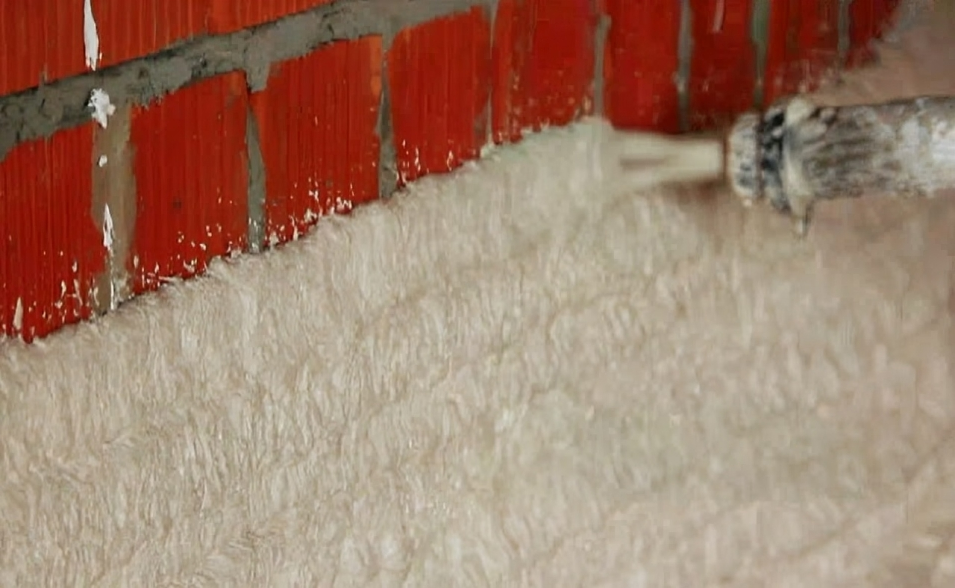

Принцип действия данного инструмента довольно прост: с помощью струи воздуха захватывается раствор из емкости, а затем под давлением набрызгивается на стену, образуя однородный слой штукатурки на поверхности. Структурный рисунок на стене будет зависить от вида штукатурки, диаметра сопла пистолета, а также давления на компрессоре.

Есть несколько особенностей:

Так как бак с раствором необходимо держать на руках, он изготавливается небольшого объема (обычно до 5 л).
Струя воздуха подается под давлением 2-6 атм. Оптимальное давление – 3 атм. Расход воздуха на компрессоре должен быть не менее 120 л/м.
В комплект могут входить несколько форсунок (диффузоров) разного диаметра. Выбор зависит от консистенции раствора: чем жиже, тем меньший диаметр можно использовать.

В чем отличие от хоппер-ковша

Чтобы нанести штукатурку, пользуются картушным пистолетом или хоппер ковшом. Различия между этими инструментами состоят в следующем:

В пневматическом ковше работа ведётся через несколько сопел. Это увеличивает расход раствора при нанесении раствора. При этом увеличивается площадь нанесения, что делает работу более продуктивной.
Чтобы набрызг сделать равномерно, нужно обеспечить относительно высокое рабочее давление в распылителе. Для работы необходим более мощный компрессор.
В картушном инструменте при подаче состава раствор всасывается. Хоппер-ковш при этом использует действие сил гравитации.
Эти аппараты различаются по преимущественному использованию. Картушный пистолет для нанесения штукатурки чаще применяется для шпаклёвки, а хоппер-ковш наиболее эффективен при накидывании раствора для выравнивания стен.

Скорость нанесения штукатурки у хоппер-ковша выше, а работа картушным пистолетом выполняется более точно и аккуратно.

Требования к компрессору

Основополагающим элементом, необходимым для работы вышеперечисленного инструмента, является компрессор. Именно от возможностей данного оборудования будет зависеть скорость и качество Вашей работы. В большинстве случаев, хоппер-ковш имеет более высокие требования к давлению и объему подаваемого воздуха, в отличии от компактного картушного пистолета. Основываясь на данных особенностях, мы представим оптимальные характеристики компрессоров для каждого типа в отдельности. Хотим заметить, что требования инструментов, даже одного типа, могут существенно различаться. Исходя из этого, настоятельно рекомендуем заранее читать требования и уже под них подбирать компрессор, или наоборот, подбирать оптимальное устройство под компрессор (если он у Вас уже есть).

Средние характеристики компрессора для хоппер-ковша:

Рабочее давление – 6 атм.
Минимальная производительность на выходе – 350 л/мин.
Количество цилиндров – 2
Минимальный объем ресивера – 50 л.

Средние характеристики компрессора для картушного пистолета:

Рабочее давление – 4 атм.
Минимальная производительность на выходе – 160 л/мин.
Количество цилиндров – 2
Минимальный объем ресивера – 25 л.

Виды картушных пистолетов

Инструмент производится для профессионального применения и для бытового. В этом и заключается деление моделей на виды:

Бытовой производится с бачком до 5 л рассчитан на 3-4 бара давления, зачастую дополнительные сменные сопла не входят в комплектацию. Иногда могут быть претензии к качеству сборки.
Профессиональный инструмент может иметь бачок большей ёмкости, чем 5 литров. Вместе с ним в комплект входят различные сопла. Устройство рассчитано на интенсивное применение.

Некоторые модели оснащаются круглым диском с разнокалиберными отверстиями (выполняют функцию сопла), прикрепляемым байонетом к дюзе (трубке). Байонет – это вид крепления, когда в одном элементе соединения имеется выступ, а во втором – углубление, соответствующее выступу. Оснащение таким диском заменяет использование сменными соплами. Для смены диаметра сопла достаточно повернуть диск и установить на выходе дисковое отверстие нужного диаметра.

Какой картушный пистолет выбрать для штукатурки

При выборе учитывают то, для какой цели покупают краскопульт для штукатурки. Для профессиональной работы подойдёт более дорогой инструмент с расширенным функционалом. Более простые устройства можно использовать для разового или редкого использования. Цены на первые и вторые типы устройств различаются незначительно. Поэтому при выборе выгодно исходить из качества и набора опций картушного пистолета для штукатурки.

Определяя, какая модель подойдёт, полезно учитывать следующие советы:

В процессе работы потребуется использовать компрессор. Выбирать инструмент нужно исходя из его характеристик.
Нужно внимательно осмотреть пистолет для шпаклевки стены и убедиться в отсутствии трещин, сколов или царапин.
Нужно проверить, насколько удобно закручивается гайка, которая удерживает сопло. Она должна двигаться легко и без усилий.
Будет удобно, если комплектация пистолета для декоративной штукатурки будет включать переходник, позволяющий устанавливать конус под углом 45 градусов. Его наличие позволит обрабатывать стены и потолок.
Там, где подсоединяется шланг, иногда ставят кран, который позволяет удобно регулировать давление.

Нужно обратить внимание на то, как нажимается курок — при этом не должно ощущаться люфта.

Производители картушных пистолетов

Вот несколько распространенных моделей текстурных пистолетов:

Зубр Мастер. Отечественная марка инструмента. Отличается довольно большим ассортиментом и демократичными ценами. Модель мкп 600 имеет зри сопла (4/6/8 мм), бак на 6 л. Требует давление на компрессоре 4-6 бар и расход воздуха не менее 220 л/мин.
Fubag decor g5000. Хорошее качество и функциональность. Из особенностей: для перекрытия воздуха имеет кран перед штуцером; бак на 4,5 л; сопло одно на 8 мм, подойдет для некоторых видов жидких обоев.
Brigadier Lite. В комплекте у пневмо пистолета 3 насадки, металлический бачок на 6 л, кран для отсечки подачи воздуха. В целом хорошая модель, но цена выше аналогов в 1,5-2 раза (швейцарский бренд).
Graco Hopper Gun (США) имеет большой бункер из пластика, 4 сменных сопла. Подойдет для частых профессиональных работ по нанесению штукатурки, герметиков, различных текстурированных покрытий. Цена почти на порядок выше китайских пневмопистолетов, поэтому мало распространен.
Matrix. Немецкий бренд средней ценовой категории. Выделяется большим баком на 9,5 литров с дополнительной ручкой. Не имеет сменных сопел, регулировка угла разбрызгивания осуществляется поворотом диска с 8 отверстиями, что довольно удобно. Подача воздуха боковая.
Wester kp 10. Модель производства Китая. Изготовлен из качественных материалов, при этом довольно бюджетный вариант. Есть фиксатор рычага, чтобы не держать постоянно рукой.
Кратон ahg 01g. Небольшая бюджетная модель, отлично подойдет новичкам. В комплекте одно сопло на 4,5 мм, что не позволит работать с декоративной штукатуркой, имеющей минеральные гранулы крупного размера.
Хоппер r 01. Также модель российского бренда, производится в Китае. Более профессиональный инструмент с широкими возможностями применения. Изготовлен из качественных материалов, при этом относится к средней ценовой категории. Объем бункера — 5 литров, мин подача компрессора 180 л/мин, три сменные насадки в комплекте. Есть пневмо кран для регулировки расхода воздуха.
FIT. Модель 81035 на 9 литров — копия Matrix 57350. Китайская заводская продукция нормального качества за свои деньги. FIT 81030 — на 4,9 л подойдет для большинства жидких и полужидких строительных смуесей.

Инструкция по использованию

Выполнение отделочных работ с помощью пистолета для нанесения штукатурки ведётся поэтапно:

Подготовка основания – очищение (удаление пятен, грибка, лишних металлических деталей, отслоившейся штукатурки), обеспыливание, ремонт (трещин, сколов), нанесение насечек (на гладкие бетонные поверхности), грунтование.
Разметка и установка маяковых профилей.
Подготовка аппарата (компрессора и пистолета) к работе.
Замешивание раствора.
Нанесение раствора с помощью пневматического инструмента.
Формирование ровной поверхности или финишного рельефа.
Высушивание слоя.
Очищение устройства и просушка деталей.

Нанесение раствора пистолетом имеет особенности, к которым нужно приноровиться.

Некоторые из них:

Нажим на курок должен быть плавным. Во время нанесения курок следует нажимать с одинаковым усилием, чтобы получить равномерное покрытие.
Расстояние до оштукатуриваемой поверхности зависит от вязкости и удельного веса раствора. Чем тяжелее смесь, тем ближе к основанию располагают сопло. Рекомендованное расстояние – 35-40 см.
Внимательно выставляют мощность компрессора, ведь если она будет высокой, может сорвать шланг, а при низком напоре раствор потечёт по стене или будет разлетаться брызгами в разные стороны.
Обязательно используйте очки, защитную одежду, ведь пистолет часто приходится держать на уровне лица. Нужно защитить себя от попадания брызг раствора.
Инструмент держат так, чтобы состав летел к основанию под прямым углом.
Пистолет ведут горизонтальными линиями, накладывая ряд за рядом с небольшим перекрытием последующим рядом на предыдущего.
Допускается нанесение за один раз слоя менее 2 см. Лучше нанести два слоя, выровнять нижний слой правилом, просушив и обработав тёркой перед нанесением второго. Двухслойное покрытие прочнее однослойного.
Шланг при заполнении бачка не отсоединяют. Смесь накладывают в ёмкость при помощи штукатурного ковша или мастерком.
Перед наладкой пистолета пневмошланг отсоединяют.
Отсоединение пистолета производят при отсутствии в шланге давления воздуха.

Как ухаживать за инструментом

Даже дорогой и качественный инструмент можно испортить, если неправильно его эксплуатировать и проявлять небрежность в уходе. Чтобы избежать брака в работе и выхода пистолета из строя, надо соблюдать простые инструкции:

Если не получилось выработать весь раствор, по окончании работы нужно слить его остатки из контейнера;
Стравить воздух из шланга, и только после этого отсоединить пистолет;
Аккуратно раскрутить хомут и снять воронку;
Тщательно промыть водой все съемные детали (ковш, трубку и сопла), можно использовать специальные моющие средства и при необходимости растворитель;
Убедиться, что прокладки целые, поврежденные следует сразу заменить;
Спусковой крючок периодически смазывать маслом;
После очищения все детали и соединения надо высушить и держать до следующего использования в разобранном виде.

Хранить пистолет разрешается только в сухом помещении – влажная среда способствует быстрому развитию коррозии. Избегать попадания прямых солнечных лучей, они негативно влияют на ковши из пластика и резиновые шланги.

Срок гарантии от производителя — от 3 месяцев до 1 года, период зависит от модели пистолета и его стоимости. Если не нарушать правила по эксплуатации и уходу, инструмент прослужит несколько лет.

Картушный пистолет для нанесения штукатурки и других строительных смесей существенно упрощает процесс отделочных работ, при этом физическая утомляемость гораздо ниже, чем при отделке поверхностей вручную. Даже при отсутствии профессионального навыка за день можно обработать более 100 кв. м площади. Использование пистолета дает возможность не просто выровнять или покрасить стены, но и нанести декоративное покрытие с фактурным орнаментом.
