Ремонт сливного бачка унитаза

Услуги сантехника в Москве и Московской области

При возникновении проблем со сливным бачком, не обязательно вызывать специалиста на дом. Попытайтесь самостоятельно определить причину поломки и устранить ее. Чаще всего, достаточно просто осмотреть бачок изнутри и заменить износившиеся детали. В этой статье мастер сантехник расскажет, как самостоятельно отремонтировать сливной бачок.

Механизм работы и ремонт сливного устройства бачка унитаза

Наиболее часто встречаются поломки сливного бачка, заключающиеся в протечке воды. Вода может протекать в чашу унитаза или в месте присоединения бачка к площадке корпуса унитаза. При протечке в чашу унитаза на ее поверхности появляются раздражающие желтые полосы ржавчины, которые приходится регулярно удалять. Этот маленький ручеек за месяц прольет не одну сотню литров воды. Это особенно печально, если в квартире установлен счетчик воды.

Прежде чем приступать к самостоятельному ремонту сливного бачка унитаза, нужно иметь представление о работе его узлов. Рассмотрим устройство и механизм работы на примере самого простого, классического сливного устройства.

Принцип работы сливного устройства

Сливной бачек представляет собой керамическую, пластиковую или металлическую емкость произвольной формы с крышкой из такого же материала. Для спуска воды на бачке предусмотрена кнопка или ручка, связанная с пусковым механизмом сливного устройства.

Услуги сантехника в Москве и Московской области

В режиме ожидания сливной бачек (на фотографии ниже слева) заполнен до заданного уровня водой, резиновая груша сливного механизма эластичной боковой поверхностью по кольцу плотно прижимается столбом воды к седлу. В результате сливное отверстие бачка плотно закрыто и путь воде в чашу унитаза перекрыт.

Услуги сантехника в Москве и Московской области

Если, в зависимости от устройства спускового механизма, потянуть вверх за ручку, нажать на нее, если она сбоку сливного бачка, или нажать кнопку, то усилие передастся через тягу на грушу, и она поднимется вверх. Сливное отверстие откроется (на фотографии выше справа), и вода потечет в чашу унитаза.

Казалось бы, если убрать руку, то резиновая груша вернется на место и перекроет воду. Но этого не происходит и вот почему. Обратите внимание, груша внутри пустотелая и в ней всегда находится воздух, создавая подъемную силу. Когда бачек полный, сила водяного столба больше, чем подъемная сила воздуха в груше, поэтому груша плотно прилегает к седлу. Но когда груша поднята, столб воды становится маленьким, и в дополнение устремившаяся в сливное отверстие вода выталкивает грушу. Поэтому она и плавает в воде, пока почти вся вода не выльется. Для того, чтобы в полость резиновой груши не попадала вода, а сама груша правильно «садилась» в седло, предусмотрена направляющая трубка.

В современных сливных бачках, для упрощения конструкции, переливная трубка проходит через центр груши. В таком случае спусковой механизм оснащен дополнительным поплавком с защелкой. Если поднята груша, то пока вся вода из сливного бачка не выльется, дополнительный поплавок через рычаг фиксирует резиновую грушу в поднятом положении.

Услуги сантехника в Москве и Московской области

Со временем, даже если сливной механизм работает исправно, резина груши теряет эластичность и грубеет, в результате чего в месте контакта с седлом она (материал, резина) изнашивается, трескается, теряет форму. Плотность прилегания груши к седлу в таком случае нарушается, и вода начинает просачиваться через образовавшийся зазор в чашу унитаза.

Это самая распространенная причина течи унитаза. Резиновая груша ремонту не подлежит, и чтобы отремонтировать сливной бачек и устранить течь, ее надо заменить. Но неплотно прилегать резиновая груша к седлу может и по другим причинам, например, если на седло прилипла грязь или заедает спусковой механизм. В любом случае, для устранения течи нужно разбирать сливной бачек.

Ремонт сливного устройства бачка унитаза

Изложу технологию ремонта сливного механизма унитаза на примере распространенной модели. Первое, что необходимо, – это добраться до внутренностей сливного бачка. Для этого нужно снять крышку. Крышка обычно ничем не закреплена, и чтобы открыть сливной бачек достаточно ее просто поднять. Но если ручка спускового механизма находится в центе крышки, то она не позволит снять крышку. Сначала необходимо снять ручку, для чего нужно потянуть ручку вверх, взять одной рукой за шток и второй открутить ее, вращая против часовой стрелки. Если силы пальцев удержать шток не хватит, то можно воспользоваться плоскогубцами. После отвинчивания ручки крышка легко снимется. Перед глазами откроется приблизительно такая картина, как на фотографии ниже.

Услуги сантехника в Москве и Московской области

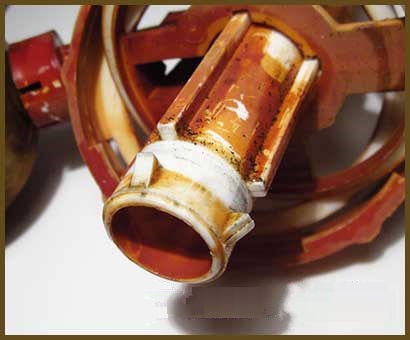

Вас удивит количество ржавчины, она всегда есть в сливных бачках в изобилии. Ржавчина со временем выпадает из воды и оседает на стенках бачка и механизмах в местах соприкосновения с водой. Ржавчина не мешает работе устройств, но если слой толстый, то лучше его удалить, протерев поверхности тряпкой. Оставшийся тонкий слой ржавчины можно не удалять.

После снятия крышки в первую очередь нужно обратить внимание на исправность запорного механизма. Поплавок должен быть погружен в воду не более чем на половину и уровень воды не должен доходить до уровня сливной трубки. Сливная трубка как раз и установлена для того, чтобы в случае неисправности запорного механизма вода не могла перетечь через край сливного бачка и затопить квартиру. Излишки воды стекают через эту трубку в чашу унитаза. Если уровень воды в норме (это хорошо видно по линии ржавчины на стенках сливного бачка), то тогда причина протечки унитаза в сливном устройстве.

Услуги сантехника в Москве и Московской области

Для того чтобы вода не мешала ремонту, нужно перекрыть общий кран подачи воды или зафиксировать поплавок запорного устройства в верхнем положении с помощью любого стержня, длиной чуть больше ширины сливного бачка.

В зависимости от конструкции переливного устройства груши бывают двух видов. Груша-поплавок и груша-клапан. Как видите на фотографии, на груше слева в центре есть резьбовое отверстие, в которое вкручивается шток. На груше справа в центре имеется сквозное отверстие, через которое и происходит слив воды, в случае переполнения бачка. За это же отверстие груша одновременно крепится на шток, представляющий собой трубку.

Услуги сантехника в Москве и Московской области

Для того чтобы снять для осмотра грушу-поплавок, нужно, удерживая за шток, свинтить ее, и груша освободится. Чтобы добраться до груши-клапана, нужно взяться за пластмассовое кольцо, фиксирующее основание спускового механизма, и повернуть его против часовой стрелки. Груша станет доступна для осмотра. На фотографии на сливном механизме уже установлена новая груша-клапан.

Услуги сантехника в Москве и Московской области

Когда груша стала доступной для ревизии, нужно внимательно ее осмотреть по периметру контакта с седлом. На поверхности резины не должно быть ямок, неровностей, трещин. Резина должна быть эластичной, при слабом надавливании пальцем прогибаться. Если резина покрыта слоем ржавчины, то по кольцу контакта с седлом ржавчины не должно быть. Если обнаружилась полоска ржавчины, то в этом месте и сочится вода. Такую грушу надо заменить.

Услуги сантехника в Москве и Московской области

На фотографии – груша, которая имеет вышеперечисленные дефекты. Она заменена в связи с протечкой воды из сливного бачка в чашу унитаза.

Еще одним подтверждением протечки воды из-за груши может послужить наличие ржавого слоя на седле сливного механизма. Это значит, что резиновая груша неплотно прилегает, и в этот зазор просачивается вода из бочка в унитаз. К поверхности седла может прилипнуть и грязь. Поэтому перед сборкой сливного механизма обязательно нужно тщательно протереть поверхность седла.

Услуги сантехника в Москве и Московской области

Груша на спусковом штоке удерживается за счет четырех фиксаторов, и для снятия ее нужно приложить значительное усилие. Чтобы легче было снять грушу, нужно ее придавить с одного края и, когда она соскочит с фиксатора, то дальше уже легко снимется и с других. Тут надо обратить внимание на поверхность контакта внутреннего отверстия груши со штоком. На штоке, в месте посадки груши, не должно быть следов ржавчины. Как видно на фотографии, груша сидела на штоке плотно, и следы ржавчины отсутствуют.

Услуги сантехника в Москве и Московской области

Когда новая груша была надета на шток и сливное устройство собрано, то обнаружилось, что внешний диаметр новой груши больше, чем старой. Новая груша краями цеплялась за направляющие сливного устройства и ходила с трудом. Пришлось края обтачивать на наждачной колонке.

Услуги сантехника в Москве и Московской области

Можно подогнать размер груши, стирая резину, водя и проворачивая грушу по крупной наждачной бумаге, но это потребует много времени. Резина мягкая и плохо стачивается.

После сборки сливного механизма нужно освободить поплавок, подождать, пока сливной бачек наполнится водой, и проверить результат выполненной работы. При проверке надо учесть, что вода попадает в чашу унитаза через направляющие полости, которые при спуске воды смачиваются, и еще некоторое время вода со стенок полостей будет стекать и оставлять в чаше унитаза след. Поэтому вывод можно будет сделать через 15-20 минут после спуска воды. Еще бывает, после замены груши вода все равно немного сочится, потому что новая груша должна еще, как бы притереться к седлу, и в первое время может немного пропускать воду. Через несколько десятков спусков воды груша притрется к седлу и будет плотно удерживать воду.

Механизм работы и ремонт запорного устройства бачка унитаза

Для наполнения сливного бачка унитаза водой до требуемого уровня служат запорные устройства, которые по принципу работы бывают мембранные и рычажные (их еще называют поршневые). В современных сливных бачках унитазов в основном устанавливаются мембранные запорные механизмы воды, так как они проще по конструкции и более надежные.

Услуги сантехника в Москве и Московской области

Но мембранные запорные механизмы имеют существенный недостаток, засоряются при попадании мелких частиц грязи в воде, поэтому требуют обязательной установки на входе подачи воды фильтра. В настоящее время подавляющее большинство сливных бачков, находящихся в эксплуатации, укомплектованы рычажными запорными устройствами. Поэтому рассмотрим принцип их работы поподробнее.

Принцип работы запорного устройства

В задачу запорного устройства входит автоматическое поддержание уровня воды в сливном бачке. Проще всего такая задача решается с применением поплавка, представляющего собой герметичную емкость, заполненную воздухом. Поплавок, плавая на поверхности воды, с помощью жестко связанного с запорным механизмом рычага, управляет подачей воды. В моем унитазе уже 12 лет безотказно работает (после профилактики), бывшее в употреблении до установки неизвестно, сколько лет, рычажное запорное устройство воды из латуни.

Услуги сантехника в Москве и Московской области

Механизм запорного устройства состоит из корпуса цилиндрической формы, представляющего собой пустотелую трубку в виде тройника. Одна сторона этой трубки, опираясь фланцем в стенку сливного бачка через резиновую прокладку, выходит за его пределы, закрепляется на этой стенке гайкой, и далее с помощью резьбы подсоединяется к водопроводной сети.

В корпусе размещен подвижный поршень, представляющий собой металлический или пластмассовый цилиндр. В одном из торцов поршня выполнено круглое углубление (на чертеже справа), в которое с натягом вставляется резиновая прокладка-клапан. В противоположном конце сделана выборка, в которую вставляется кулачек рычага поплавка. В корпусе также предусмотрено два соосных отверстия для установки оси, на которой подвижно закрепляется рычаг поплавка.

Услуги сантехника в Москве и Московской области

Работает запорный механизм воды следующим образом. Когда сливной бачек пустой, поплавок опускается на его дно, рычаг поплавка, следуя за ним, проворачивается на оси и кулачек рычага смещается влево, давит на левую сторону выборки в штоке и шток тоже перемещается влево. Резиновый клапан открывает путь воде. Сливной бачек начинает наполняться.

Услуги сантехника в Москве и Московской области

Уровень воды в сливном бачке растет и вместе с ним, благодаря поплавку, рычаг, проворачиваясь на оси по часовой стрелке, давит кулачком на поршень и перемещает его вправо. Резиновый клапан упирается в наливную трубку, и путь воде перекрывается. В таком состоянии находится запорный механизм до очередного спуска воды.

Неисправности и ремонт механизма запорного устройства

При устранении течи сливного бачка, после снятия с него крышки, в первую очередь нужно убедиться в исправности рычажного запорного механизма. Поплавок должен свободно плавать в воде, погруженный в нее приблизительно на половину, не касаясь стенок сливного бачка. Если поплавок сильно погружен в воду, то в него попала вода. Дело в том, что поплавок на рычаг насажен с натягом без герметизации. При наполнении бачка водой, часть ее течет по рычагу, и бывает вода проникает в полость поплавка.

Для удаления из поплавка воды, нужно его, проворачивая, снять с рычага и вытрясти воду. Если не получится вытрясти воду, то можно удалить ее из поплавка отсосав резиновой грушей с надетой на ее конец тонкой трубочкой. Для исключения повторного попадания в поплавок воды достаточно, когда снят поплавок, на рычаг надеть заслонку из резины или пластика, как на фотографии.

Услуги сантехника в Москве и Московской области

Кода снят поплавок с рычага, нужно внимательно осмотреть его поверхность, вполне возможно, что вода попала внутрь через образовавшуюся трещину. Если трещина обнаружена, то ее можно заплавить с помощью паяльника.

Если боковой клапан сливного бачка пропускает воду

Если поплавок в порядке, а боковой клапан сливного бачка пропускает воду, то значит, износился резиновый клапан в поршне, и вода не перекрывается полностью. Нужно вынуть поршень и заменить резиновый клапан. Если в распоряжении нет готового резинового клапана, то его можно вырезать ножницами или вырубить просечкой из куска резины подходящей толщины.

Для того, чтобы добраться до резинового клапана нужно снять (если она установлена) пластмассовую крышку с торца корпуса механизма подачи воды, вынуть ось, удерживающую рычаг поплавка, и клапан сдвигом влево извлечь. Обычно в качестве оси используется автомобильная шпилька, представляющая собой согнутую вдове полукруглую двойную стальную проволочку. Такие оси со временем ржавеют, рычаг поплавка отваливается, и вода начинает литься в бачек беспрерывно. Это еще одна из неисправностей запорного механизма.

Для надежной работы нужно такую ось заменить латунным винтом с гайкой, и тогда ось, в случае необходимости, будет легко сниматься и служить безотказно. Я так и поступил.

По окончании ремонта запорного механизма нужно проверить уровень наполнения водой сливного бачка. При наличии счетчика воды, можно регулировку уровня выполнить по его показаниям. Для полноценного смыва в бачке должно быть налито 7-8 литров воды. Если воды наливается недостаточно, то нужно посередине рычаг согнуть дугой в низ, если больше, чем нужно, то дугой вверх. Тут можно сэкономить, отрегулировав рычагом минимально необходимое и достаточное количество налива воды в сливной бачек.

С запорными устройствами мембранного типа на практике я не сталкивался, но по утверждению сантехников, они ремонту не подлежат, и в случае поломки заменяются целиком. Тут главное найти подходящее для вашего сливного бачка. При покупке запорного устройства мембранного типа предупредите продавца о возможном возврате или замене. Обычно продавцы идут навстречу.

Проверка переливного устройства сливного бачка

При ремонте сливного бачка обязательно необходимо проверить правильность установки по высоте переливного устройства. В сливных бачках с боковой установкой запорных устройств, для удобства предусмотрена возможность монтажа запорного устройства, как на правой боковой стенке, так и на левой. Для этого в сливном бачке есть отверстия диаметром около 20 мм. Одно закрыто запорным устройством, а второе – свободное, не закрыто заглушкой.

Услуги сантехника в Москве и Московской области

Если уровень переливной трубки будет выше нижнего края вышеупомянутого отверстия в бачке, то в случае неисправности запорного устройства, вода потечет не в чашу унитаза, а на пол.

С таким случаем я однажды столкнулся на практике. Запорное устройство у соседки визуально работало нормально, но периодически происходила протечка воды из бачка на пол. Сантехников вызывали неоднократно, но они не могли найти причину. В конечном итоге выяснилось, что торец переливной трубки был выше уровня бокового отверстия в бачке, и когда давление воды в ночные часы в водопроводе увеличивалось, клапан запорного механизма не мог полностью удержать воду. Сливной бачек переполнялся, и вода через боковое отверстие текла на пол.

Если нет возможности отрегулировать высоту уровня сливного устройства, то можно просто напильником сточить пластмассовую его горловину до нужной высоты.

Бывает, проверка сливного устройства показала, что оно установлено правильно и уровень воды не может дойти до высоты дополнительного бокового отверстия в бачке, а под бачком на полу лужа. Вода может еще протекать через отверстия в бачке, через которые унитаз на болтах крепится к площадке унитаза, из-за износа резиновых прокладок, надетых на крепежные болты. Нужно свинтить с болтов гайки и заменить прокладки. Иногда помогает просто подтяжка гаек.

Если мешает шум воды при заполнении сливного бачка

Некоторых людей раздражает шум воды при наполнении сливного бачка унитаза. Особенно сливной бачек шумит в первый момент после спуска воды, так как вода поступает с максимальной скоростью и до уровня воды большое расстояние.

Услуги сантехника в Москве и Московской области

Для существенного снижения шума достаточно надеть на патрубок запорного механизма отрезок пластмассовой или резиновой трубки такой длины, чтобы она почти доставала до дна сливного бачка. Закрепить трубку можно к корпусу сливного механизма с помощью хомута или пластиковой проволочки.

Видео



В сюжете - Как самостоятельно починить арматуру унитаза


В сюжете - Ремонт сливного бачка


В продолжение темы посмотрите также наш обзор Как установить арматуру в сливной бачок унитаза
