Система отопления дома “Ленинградка”

Услуги сантехника в Москве и Московской области

Возможность достижения идеала — извечный философский вопрос, споры об этом не утихают со времён Платона. Техники для себя эту проблему давно решили: идеал недостижим в принципе нигде и никогда. Любая технологическая система в сравнении с другими обладает как положительными, так и отрицательными свойствами. В отоплении царит аналогичная ситуация: идеальных систем и схем отопления нет. Если удаётся обеспечить наилучшие экономичность и комфорт — ощутимо вырастает сложность и, соответственно, стоимость оборудования и его обслуживания. Поэтому многие предпочитают компромисс между совершенным и дешёвым. Яркий тому пример — некогда весьма популярная система отопления ленинградка, в этой статье о её устройстве расскажет мастер сантехник.

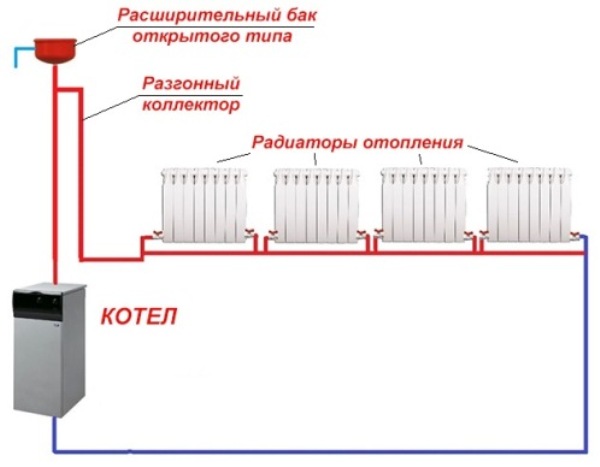

Принцип действия схемы отопления “Ленинградка”

Услуги сантехника в Москве и Московской области

Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать “Ленинградку”, сделать ее управляемой и увеличить функциональные возможности.

Классическая “Ленинградка” представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель – вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.

Систему отопления, в зависимости от расположения трубопровода, делят на два вида:
  • Горизонтальную;
  • Вертикальную.
Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.

Услуги сантехника в Москве и Московской области

Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.
Обратите внимание! При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор
Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа.

Именуемая “Ленинградкой” однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук.

При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка – неоправданно дорогостоящей.
Обратите внимание! Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 – 12 %, но не избавляет от “перекоса” в температурном режиме между первыми от котла и крайними батареями
Обзор основных технологических схем

Каждая из схем отопления ленинградки имеет свои особенности практической реализации, преимущества и недостатки, с которыми ознакомимся ниже.

Особенности горизонтальных схем

В одноэтажных частных домах или помещениях небольшой площади обычно устанавливают «Ленинградку» по горизонтальной схеме. При практической реализации горизонтальных схем следует учитывать, что все обогревательные элементы (батареи) располагаются на одном уровне, а их установка происходит вдоль стен по периметру обустраиваемого помещения.

Рассмотрим простейшую классическую горизонтальную схему открытого типа с принудительной циркуляцией.

Услуги сантехника в Москве и Московской области
На горизонтальной схеме «Ленинградки»: 1 — котел; 2 — патрубок; 3 — бачок; 4 — циркуляционный насос; 5 — сливной шаровой кран; 6 — разгонный коллектор; 7 — кран Маевского; 8 — радиаторы; 9 — отводящий трубопровод; 10 — канализация; 11 — шаровой кран; 12 — фильтр; 14 — подающий трубопровод. Стрелками показано направление, согласно которому происходит движение теплоносителя

Из схемы видно, что система состоит из:
  • Обогревательного котла, который подключен к системе подачи воды и к канализационным сетям;
  • Расширительного бачка с патрубком – благодаря наличию данного бачка система называется открытой. К нему подсоединен патрубок, из которого выходят излишки воды при заполнении контура, и воздух, который может появляться при закипании жидкости в котле;
  • Циркуляционного насоса, который встроен на обратном трубопроводе. Он обеспечивает циркуляцию воды по контуру;
  • Трубопровода подачи горячей воды и трубопровода отвода охлажденного теплоносителя;
  • Радиаторов с установленными кранами Маевского, через которые происходит спуск воздуха;
  • Фильтра, через который проходит вода перед поступлением в котел;
  • Двух шаровых кранов – при открытии одного из них система начинает заполняться теплоносителем-водой вплоть до патрубка. Второй является секретным, с его помощью происходит слив теплоносителя из системы.
Батареи на схеме подключены трубопроводом снизу, но можно организовать диагональное подключение, которое по теплоотдаче считается более эффективным.

Услуги сантехника в Москве и Московской области
Данная схема иллюстрирует принцип диагонального подключения. Теплоноситель поступает сверху по трубопроводу, подсоединенному к верхней части радиатора, а выходит с обратной стороны прибора в нижней части

Вышеприведенная схема имеет существенные недостатки. К примеру, если необходим ремонт или замена радиатора, то придется полностью отключать систему отопления, сливать воду, что в отопительный сезон крайне нежелательно.

Также схема не предусматривает возможности регулировать теплоотдачу батарей, уменьшать температуру в помещениях или увеличивать ее. Усовершенствованная схема, приведенная ниже, решает эти задачи.

Услуги сантехника в Москве и Московской области
Главное отличие схемы от предыдущей заключается в том, что на трубопроводы с двух сторон поместили шаровые краны (выделены синим), а в нижнюю трубу внедрили байпасы с игольчатыми клапанами (выделены зеленым)

Шаровые краны, установленные с двух сторон батареи, внедрены для того, чтобы иметь возможность прекратить подачу воды в радиатор. Чтобы демонтировать батарею для ремонта или замены без сброса воды из системы, можно перекрыть шаровые краны.

Благодаря наличию байпасов снятие батареи может происходить без отключения системы – вода будет проходить по контуру через нижнюю трубу.

Байпасы позволяют также регулировать величину протока теплоносителя. Если игольчатый клапан полностью закрыт, то радиатор получает и отдает максимальное количество тепла.

Если приоткрыть игольчатый вентиль, то часть теплоносителя пройдет по байпасу, а другая часть – через шаровой кран. В этом случае объем теплоносителя, поступающего в радиатор, уменьшится.

Таким образом, регулируя уровень игольчатого вентиля, можно контролировать температуру в том или ином помещении.

Рассмотрим горизонтальную закрытую схему отопления с принудительной циркуляцией.

Услуги сантехника в Москве и Московской области
На рисунке показана реализация закрытой схемы “Ленинградки” с принудительной циркуляцией. Подача нагретого теплоносителя производится одной коллекторной трубой, которая собирает остывшую воду и отводит ее в котел для дальнейшей обработки

В отличие от открытой схемы, система закрытого типа находится под давлением из-за наличия закрытого расширительного бачка. Также в системе присутствует панель контроля и управления.

Услуги сантехника в Москве и Московской области

Она состоит из корпуса, на который устанавливают:
  • Предохранительный клапан. Его выбирают исходя из технических параметров котла, а именно – по предельно допустимому давлению. Если произойдет поломка терморегулятора, то через клапан выйдет лишняя вода, тем самым давление в системе понизится.
  • Воздухоотводчик. Устройство выводит лишний воздух из системы. Если выйдет из строя система терморегуляции, то при закипании жидкости в котле появится лишний воздух, который автоматически выйдет через воздухоотводчик;
  • Манометр. Прибор, который позволяет контролировать и изменять давление в системе. Обычно оптимальное давление составляет 1.5 атмосфер, но показатель может быть иным – обычно он зависит от параметров котла.
Закрытая система считается наиболее современным решением благодаря автоматизации некоторых процессов.

Применение вертикальных схем

Вертикальные схемы установки «Ленинградки» используются в двухэтажных домах небольшой площади. Они по аналогии могут быть открытого или закрытого типа, представлены контурами с принудительной циркуляцией и с самотеком.

Системы с циркуляционным насосом мы привели выше. Рассмотрим вертикальную схему с естественной циркуляцией закрытого типа.

Услуги сантехника в Москве и Московской области
На схеме трубопровод располагается вертикально, а подача воды происходит сверху вниз через расширительный бачок

Реализовать схему с естественной циркуляцией довольно сложно. Здесь трубопровод монтируется в верхней части стены под определенным углом по направлению движения воды. Теплоноситель поступает из котла в расширительный бак, откуда под давлением двигается по трубам и радиаторам.

Для эффективной работы системы котел должен располагаться ниже уровня установки радиаторов.

В схеме также может быть предусмотрена возможность изъятия радиаторных батарей без остановки системы отопления за счет установки на трубопровод байпасов с игольчатыми клапанами и шаровых кранов.

Сравнение самотека и насосных систем

Бытует мнение, что организация самотечной системы отопления позволяет сэкономить на циркуляционном насосе.

Чтоб организовать естественное движение теплоносителя по контуру, необходимо верно рассчитать углы наклона, диаметр и длину труб, что сделать непросто. Более того, самотечная система способна бесперебойно и эффективно работать исключительно в небольших одноэтажных помещениях, в других домах ее эксплуатация может вызывать ряд проблем.

Еще один недостаток самотека заключается в том, что для его организации требуются трубы диаметром больше, чем при сооружении принудительных контуров отопления. Они стоят дороже и портят интерьер.

Услуги сантехника в Москве и Московской области
На схеме представлена реализация самотека для горизонтальной разводки. Здесь котел располагается ниже уровня радиаторов, теплоноситель поднимается по строго вертикально ориентированной трубе, попадает в расширительный бачок и оттуда, через разгонный коллектор, поступает в радиаторы

В помещении должен быть оборудован подвал для котла, поскольку теплоисточник должен располагаться ниже уровня радиаторов. Также для организации самотека потребуется хорошо обустроенный и утепленный чердак, на котором будет монтироваться расширительный бак.

Проблема любого самотека в двухэтажном доме заключается в том, что на втором этаже батареи греют сильнее, чем на первом. Установка балансировочных кранов и байпасов поможет частично решить эту проблему, но не существенно.

Более того, внедрение дополнительного оборудования ведет к подорожанию самой системы, а ее работа может оставаться нестабильной.

Наиболее рациональным решением вопроса разницы в температуре теплоносителя, выходящего из котла и достигающего дальних приборов на первом этаже, является установка радиаторов с увеличенным количеством секций.

Увеличение площади теплоотдачи подобным образом позволяет практически уровнять характеристики отопления на разных ярусах системы.

Самотечная «Ленинградка» не подходит для домов мансардного типа, ведь расположить трубу ровно возможно только в доме с полноценной крышей. Также систему нельзя внедрять в случае, если в доме люди живут непостоянно.

Специфика монтажа обогревательной системы

Услуги сантехника в Москве и Московской области

Однотрубная система «Ленинградка» сложна в расчетах и исполнении. Для ее внедрения в дом в качестве эффективной отопительной системы, необходимо предварительно произвести тщательные профессиональные расчеты.

Основные элементы системы «Ленинградка»:
  • Отопительный котел;
  • Трубопровод металлический или полипропиленовый (но не металлопластиковый);
  • Секции радиаторов;
  • Расширительный бачок (для закрытой системы) или бачок с клапаном (для открытой);
  • Тройники.
Также может понадобиться циркуляционный насос (для систем с принудительным движением теплоносителя).

Для улучшения возможностей системы используют:
  • Шаровые краны (на один радиатор приходится 2 шаровых крана);
  • Байпасы с игольчатым клапаном.
Следует отметить, что главная магистраль системы может быть заточена в плоскость стены или располагаться поверх этой плоскости. Если труба находится в стене, потолке или в полу, то важно обеспечить ее теплоизоляцию любым материалом. Таким образом улучшается теплоотдача труб, а понижение температуры в последних радиаторах будет минимальным.
Обратите внимание! Магистраль возможно установить поверх стены, избегая штробления, но в этом случае страдает интерьер помещения
Если магистраль устанавливают в плоскость пола, то монтаж самого напольного покрытия производится над трубой. Если трубопровод прокладывается поверх пола, это позволит в будущем сделать некоторые изменения в строительстве системы.

Подающая труба и магистраль обратки схем с естественным движением теплоносителя обычно монтируется под наклоном 2 – 3 мм на погонный метр по направлению движения воды или другого теплоносителя в системе. Обогревательные же элементы устанавливают на одном уровне. В схемах с искусственной циркуляцией в соблюдении уклона нет необходимости.

Подготовительные работы помещения

Если трубопровод будет спрятан в строительные конструкции, то перед монтажом системы делают штробы по периметру в местах, где будут располагаться трубы.

При штроблении в стене образуются микротрещины, сквозные каналы появляются как снаружи, так и изнутри. Это чревато попаданием холодного уличного воздуха и образованием нежелательного конденсата на трубе. Как результат –  повышаются теплопотери радиаторов.

Поэтому, во время установки магистрали в стене, полу или под потолком важно утеплить трубу любым теплоизоляционным материалом.

Выбор радиаторов и труб

Монтаж отопительной системы — долгосрочное вложение средств и затратное. Делают её надолго. Поэтому важно выбрать такие материалы, которые не нужно будет менять через короткий промежуток времени.

Для отопительных систем в частных домах, как правило, применяют следующие трубы из следующих материалов:
У каждого вида труб для отопления есть свои особенности.

Алюминиевый слой у металлопластиковых труб помогает перенести линейное расширение и высокие температуры. Кроме того, они обладают хорошей эластичностью.

Прочные и термоустойчивые полиэтиленовые трубы несут небольшие гидравлические потери. Для системы отопления лучше брать трубы с армирующим слоем, который держит форму.

Трубы из полипропилена применяют при нагреве теплоносителя не долее 70-и градусов. Они легко растягиваются от горячей воды, поэтому их дополнительно фиксируют. Таким образом, можно избежать провисания.
Обратите внимание! Металлический трубопровод считается наиболее надежным. Он выдерживает высокие температуры теплоносителя, но для его установки необходимы сварочные работы
При выборе диаметра трубы необходимо учитывать количество радиаторов. На 4-5 батарей подойдет магистраль диаметром 25 мм и байпас на 20 мм. Для схемы, состоящей из 6-8 радиаторов, используется магистраль 32 мм и байпас 25 мм.

Если система предполагает самотек, то необходимо выбирать магистраль 40 мм и выше. Чем больше радиаторов задействовано в системе, тем большим должен быть диаметр труб, иначе впоследствии сложно будет сделать балансировку.

Количество секций радиаторов также важно верно рассчитать. Теплоноситель, попадая в первую радиаторную батарею, обладает наибольшим КПД. В ней происходит охлаждение воды минимум на 20 градусов. В итоге на выходе вода с температурой 50 градусов смешивается с веществом с температурой +70 градусов.

В результате во второй радиатор попадет теплоноситель уже с меньшей температурой. Проходя через каждую батарею, температура носителя будет опускаться ниже и ниже.

Чтобы компенсировать теплопотери, обеспечить необходимую теплоотдачу каждой батареи, нужно увеличивать количество секций радиаторов. На первый радиатор нужно учитывать 100% мощности, на второй – 110%, на третий  – 120% и т.д.

Преимущества и недостатки системы

Плюсы схемы:
  • Даёт возможность регулировать теплоотдачу каждой батареи;
  • Можно отключать отдельные радиаторы;
  • Невысокий расход материалов и стоимость системы;
  • Простота монтажа, при определённом старании может смонтировать и не специалист;
  • Схема отопления ленинградка без насосанаилучшим образом подходит для систем отопления с естественной циркуляцией.
Минусы схемы:
  • Последовательное падение температуры теплоносителя от прибора к прибору;
  • Ограниченная, по сравнению с двухтрубной схемой, возможность регулирования теплоотдачи радиаторов;
  • Относительно невысокая экономичность.
Видео

В сюжете - О схемах реализации системы “Ленинградка”


В сюжете - Случаи преимущества однотрубных систем перед двухтрубными


В сюжете - Дешевизна и простота однотрубной системы правда или вымысел


В сюжете - Однотрубную систему можно сделать хорошо


Итог

В частном доме отопление ленинградка подойдёт для тех, кто хотел бы жить в относительно комфортных условиях, но не может себе позволить раскошелиться на полноценное отопительное оборудование. На недостатки этого устаревшего на сегодняшний день решения придётся закрыть глаза. Для адекватной работы «ленинградки» имеет значение правильный расчёт диаметра трубопроводов, поэтому рекомендуем монтировать схему не на глазок, а привлечь для проектирования, а при необходимости и монтажа, профессиональных теплотехников.
