Особенности применения универсальных обжимных фланцев и их полная характеристика

Мастер сантехник использует обжимные фланцы при монтаже трубопроводных систем при невозможности провести сварочные работы или, если в них нет необходимости. Такие случаи бывают при временном соединении труб с последующим демонтажем.

Область применения

Обжимные фланцы позволяют соединить трубы или установить дополнительное оборудование без применения сварки.

При этом соединение будет абсолютно герметичным и получит дополнительный фиксирующий элемент, который не будет позволять длинному участку системы деформироваться под воздействием сторонних сил.

Обратите внимание! Устанавливаются обжимные фланцы на трубы сделанные из различных материалов — чугуна, стали, асбестоцемента, ПВХ, из которых состоят водопроводные и канализационные системы.

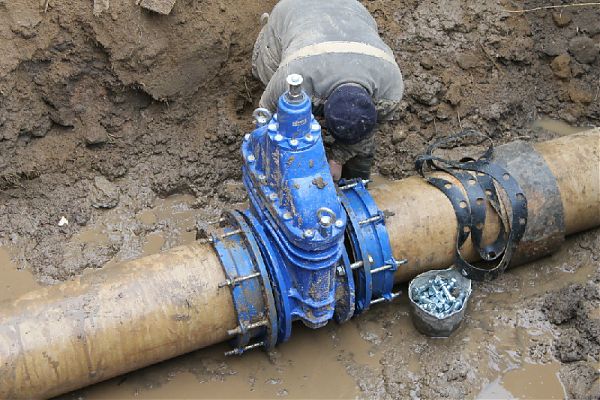

Достаточно часто их применение обусловлено установкой таких элементов систем как задвижки, затворы, краны и т.д. Возможна установка на трубы ПНД, но только в том случае, если предусмотрена дополнительная опора, которая исключит возникновение растягивающих сил, которые могут привести к нарушению герметичности соединения.

Конструкция и монтаж

Основной частью такого соединяющего элемента является плоское кольцо сделанное из металла (чугун, сталь). Герметичность соединения обеспечивается резиновым уплотнителем. Производство такого типа арматуры регламентируется ГОСТом 12815-80, в котором описаны все рабочие параметры, при которых может быть использовано оборудование.

Без обжимного фланца невозможно обойтись при создании сложных систем из чугунных труб, поставляющих или отводящих воду. Его установка не требует применения специального оборудования или участия высококвалифицированных специалистов.

Заключается всего в нескольких действиях:

• Надеть на концы соединяемых труб;
• Совместить отверстия для крепления;
• Вставить и затянуть болты перекрестным методом.

Соединение труб при помощи обжимного фланца возможно даже когда их концы обрезаны не строго по перпендикуляру. При этом допускается отклонение от прямой линии до 15 мм.

Фиксирующий обжимной фланец UR-13

Фланец обжимной универсальный ur 13 (муфта фланец или муфта фланцевая) применяется для соединения свободных концов труб диаметром от 50 до 1400 мм, установки задвижек или другой фланцевой арматуры. Параметры по давлению соответствуют Ру 10/16.

Этот фиксирующий универсальный фланец может быть применен в системах, которые сделаны из стальных, чугунных, пластиковых, асбестоцементных труб. Поэтому и имеет соответствующее слово «универсальный» в своем названии, так как пригоден для соединения практически всех типов труб сделанных из разнообразного материала.

Особенности, которые имеет фиксирующий обжимной фланец ur 13:

• подходит для труб изготовленных из разного материала и имеющих неодинаковые наружные диаметры;
• монтаж проводится без применения специальных инструментов или оборудования;
• прост в установке (для работы с ним не нужен специалист);
• быстрое соединение (установка);
• возможен мгновенный запуск водопроводных и канализационных систем (без предварительного тестирования);
• невозможность установки с ошибкой или браком в соединении.

Механический фиксирующий адаптер ur 13 имеет дополнительную функцию — защиту трубопровода от деформации при проседании грунта или тепловых расширениях (сжатиях).

При установке не требует подготовительных работ на уже запущенных в эксплуатацию системах (остатки воды в трубах никак не влияют на качество соединения). Может устанавливаться при любых погодных условиях.

Положительные свойства

В водопроводных и канализационных системах из металлических труб установка обжимных фланцев очень эффективна при срочном проведении работ, например — при аварии.

Прибегают к использованию данного типа арматуры в следующих случаях:

• При необходимости создать соединение, которое подлежит в дальнейшем демонтажу или изменению конфигурации отдельных элементов систем;
• Многократной временной установке одного и того же устройства на различных участках — это позволяет сэкономить немалые средства;
• Для увеличения упругости соединения, что значительно уменьшает риск возникновения аварий в эксплуатационный период;
• Когда необходимо быстрое соединение, без применения специальных инструментов (оборудования) и привлечения квалифицированных специалистов — очевидная экономия времени и средств;
• Для гарантированного отсутствия протечек, которые часто возникают при некачественном проведении сварочных работ;
• Когда необходим дополнительный фиксирующий элемент на определенном участке трубопровода;
• В случае неблагоприятных погодных условий.

Исходя из этого — обжимные фланцы являются универсальным средством, когда возникает необходимость произвести качественное соединение или установку дополнительного оборудования. Даже в стесненных обстоятельствах, качество соединения будет гарантированным при наименьших временных и материальных затратах.

Видео

В сюжете - Обзор фиксирующего обжимного фланца UR-51.

В сюжете - Монтаж обжимных фланцев
