О назначении и необходимости применения перепускных клапанов

Системы отопления и приборы, подогревающие воду, в ходе функционирования сталкиваются с регулярными скачками давления и температур. Из-за перегрева или резкого повышения или падения напора может выйти из строя оборудование или часть трубопровода. Нагревательные приборы должны эксплуатироваться в оптимальных условиях. Поможет перепускной клапан системы отопления – устройство, регулирующее давление рабочей жидкости и поддерживающее ее на нормальном уровне. В статье мастер сантехник расскажет о назначении и необходимости применения перепускных клапанов.

Назначение перепускного клапана

В работающей отопительной или водогреющей системе объем теплоносителя порой меняется. Если давление воды резко станет выше или ниже, это отразится на состоянии теплового контура. Безобидный сценарий – неравномерный прогрев. В худшем случае произойдет завоздушивание узлов системы или поломка. Смена напора теплоносителя сказывается и на комфорте жильцов: температура в помещениях «скачет», а трубы вибрируют и издают страшные звуки. Поэтому в трубопроводе давление должно быть сбалансировано.

Конечно, можно вручную его контролировать, стравливать и добавлять воду в контур, но это требует времени. Поэтому были придуманы автоматические устройства. Одно из таких – перепускные клапаны для отопления.

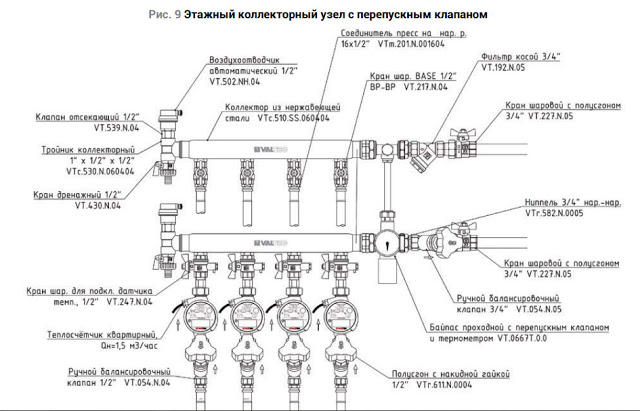

Перепускной клапан, иначе называемый переливным, нормализует давление в контуре так – перенаправляет теплоноситель через вспомогательную ветку трубопровода (байпас).

При этом регуляция не подразумевает, что излишки воды единоразово или время от времени стравливаются. Происходит это порционно, за счет чего напор держится на одном уровне.

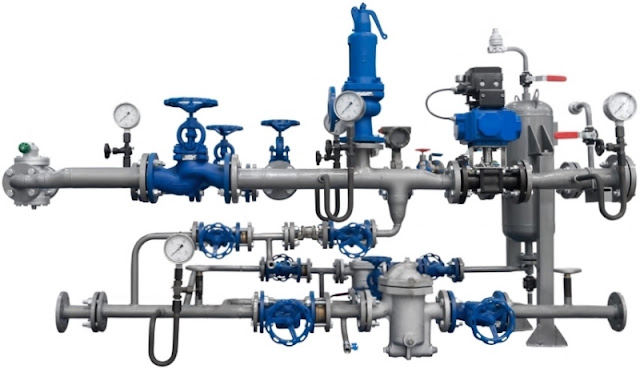

Регулирующий прибор устанавливают на разные трубопроводы. Более всего стабилизация напора актуальна для:

• Многоконтурных систем отопления. Если отключится один из контуров, водопотребление уменьшится, а давление повысится. Итоги бывают плачевными, вплоть до разрыва водопровода, перегрузки насоса или нагревательного устройства.
• Систем теплоснабжения с терморегуляторами и ГВС. Объем жидкости меняется в ходе настройки температуры, и важно, чтобы напор в контуре быстро стабилизировался.

Переливные детали применяются и в системах водоснабжения, где установлены накопительные водонагреватели.

Устройство и принцип работы детали

Как устроен перепускной элемент:

• В «теле», сделанном из металла, есть заслонка, с которой соединена пружинка;
• Снаружи корпуса иногда предусматривается рукоятка – ею задается крайнее значение давления;
• В дополнение устанавливаются также датчики температуры, напора и прочие узлы.

Когда давление выше нормы, заслонка начинает давить на пружину – в корпусе открывается отверстие, через которое выходит теплоноситель. То, насколько широко открывается отверстие в корпусе арматуры, зависит от силы напора. Часть воды с подачи переходит в линию отвода. Как итог – балансируется и поддерживается на необходимом уровне напор жидкости.

Когда давление стабилизируется, пружинка слабеет, и заслонка становится на место. Отверстие в арматуре закрывается, и рабочая жидкость перестает перетекать в обводной трубопровод.

Какие бывают перепускные клапаны

В зависимости от конструкции предохранительные клапаны разделяют на следующие типы:

Пружинные

Давлению среды противодействует пружина.

Рычажно-грузовые

Сработка устройства происходит за счет перемещения груза, закрепленного на рычаге. Применяются только при фланцевом соединении.

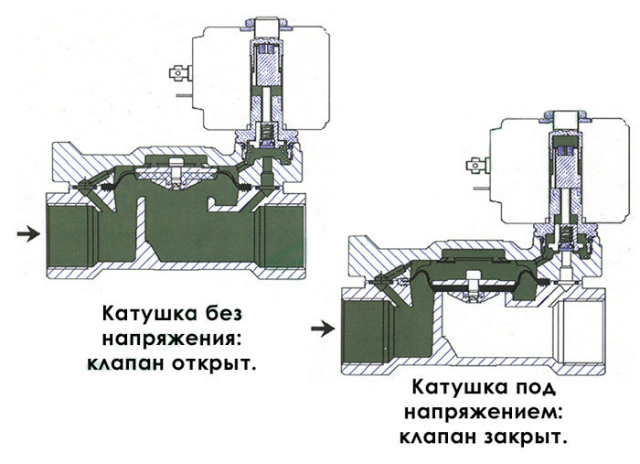

Магнито-пружинные

При нарастании давления электромагнит по сигналу от датчиков прижимает золотник к седлу. Конструкция представляет собой арматуру непрямого действия.

Как выбрать

Если необходимо установить перепускной клапан для трубопроводной системы, его конструкция должна соответствовать ГОСТ 24570-81, в котором описываются особенности выбора. Основными критериями являются особенности механизма, требования к трубопроводу, а также материал, из которого изготовлен клапан понижения давления, при этом механизм регулировки должен быть надежно защищен от воздействия теплоносителя.

Одним из основных показателей, который характеризует клапан ограничения давления, является разница в давлении, перед тем как шток начинает свое движение и при полном открытии прохода для отвода излишков теплоносителя. Эта разница определяется в процентах и кроме всего прочего она зависит от того, какими являются номинальные значения для отопительной системы.

Если они не превышают 0.25 МПа, разница должна составлять 15%, если же они выше, показатель разницы составляет 10%. То есть чем больше показатель давления, тем быстрее должен срабатывать перепускной клапан.

Бывают ситуации, когда происходит залипание и клапан понижения давления не срабатывает, для этого в конструкции должен быть предусмотрен шток для оттягивания пружины вручную.

Как устанавливается клапан понижения давления

Монтаж перепускного устройства имеет свои особенности, связанные с размещением и работой расширительного бака. Срабатывать перепускной клапан должен в тех случаях, когда расширительный бак не в состоянии справиться со своими функциями. Поэтому клапан ограничения давления должен располагаться сразу же за выходным патрубком отопительного котла и между ними должно быть расстояние в пределах от 20 см до 30 см.

Для получения показателей давления в системе и осуществления контроля, перед клапаном монтируется манометр.

Что касается правил, в соответствии с которыми устанавливается перепускной клапан, то они предусматривают:

• Запрещение монтажа запорного оборудования, задвижек и кранов перед клапаном и котлом.
• Наличие установленной на выходной патрубок сливной трубки, необходимой для того, чтобы вывести из системы лишнюю воду. Далее трубка соединяется с канализационной, или обратной трубой.
• Перепускной клапан должен монтироваться в как можно более высокой точке системы.

Обслуживание устройств для понижения давления

В процессе функционирования отопительной системы, необходимо регулярно проверять клапан ограничения давления, особенно если он имеет пружинную конструкцию. Может происходить залипание, при котором значение максимального давления для его срабатывания повышается, что становится причиной аварий и разрушения трубопровода.

Замена ограничивающего устройства должна производиться в тех случаях, когда количество аварийных запусков достигает 7 раз, по крайней мере, такие рекомендации даются специалистами. Очень важно, чтобы клапан понижения давления соответствовал эксплуатационным характеристикам и обеспечивал безопасную работу отопительной системы.

Видео

В сюжете - Как правильно подобрать и настроить перепускной клапан

В заключении

Перепускной клапан для отопления регулирует напор и температуру рабочей среды. Ему, как и прочим узлам, требуется соответствующий уход, который заключается в ежемесячном контроле начального давления срабатывания и скорости открывания заслонки.
