Железобетонные плиты перекрытия колодцев — назначение, маркировка, монтаж

На улицах, во дворах и промзонах можно встретить плиты, венчающие разнообразные колодцы. Они универсальны и недороги, поэтому их покупают и учреждения, и частники. В статье мастер сантехник расскажет о характеристиках и способах монтажа плит перекрытия для колодцев.

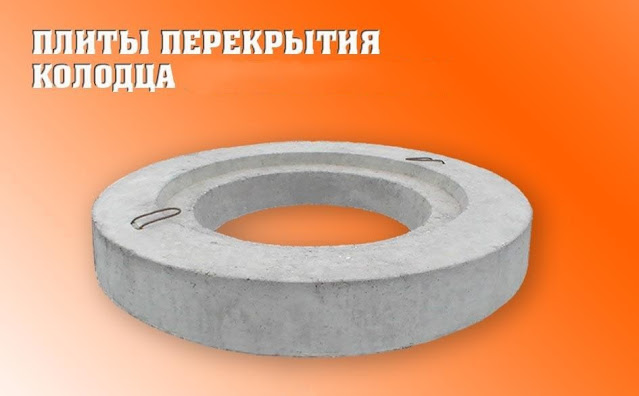

Плита перекрытия колодца

Строительство множества инженерных водопроводных сооружений невозможно представить без плит перекрытия (ПП). Системы водоснабжения, канализационные и смотровые колодцы — в этих случаях обязательно используется плита перекрытия с люком. Еще их применяют при сооружении колодцев и септиков на дачах и приусадебных участках.

Плита ПП — это круглое железобетонное изделие, которое устанавливается поверх железобетонных колец колодца. В плите ПП имеется отверстие для люка, смещенное относительно центра и обеспечивающее комфортный доступ в колодец. Размер подбирают в соответствии с диаметром колец колодца.

Основная задача крышки для колодца — это обеспечить максимальную герметизацию, чтобы предотвратить попадание любых загрязнений внутрь колодца.

Изготовление

Железобетонные плиты изготавливаются на специализированном заводе. Это позволяет обеспечить требуемую прочность, трещиностойкость, жесткость.

Изготовление всех бетонных элементов производится из прочного тяжелого бетона по ГОСТу 8020-90.

В производстве используется бетон М200/300 (В22,5; 294,7 кгс/кв.см) морозостойкостью не менее 100, водонепроницаемостью от 6. Расход бетона на изделие – 0,09 куб.м. Плита весит 225 кг, в которых 14,85 кг приходится на стальную арматуру.

Плиты армируются стальными сетками. Для изготовления монтажных петель применяют горячекатаную арматурную сталь, марка которой выбирается с учетом климатической зоны, в которой будет использоваться плита перекрытия колодца. Плиты имеют бетонный защитный слой толщиной 20 ± 5 мм. Они рассчитаны, исходя из глубины засыпки 4 м с учетом автомобильной и колесной нагрузок.

Характеристики плиты перекрытия ПК 10

Предлагаемая потребителям плита перекрытия пк 10 имеет форму круга с круглым или бочкообразным отверстием у края.  Изделия с круглым вырезом под люк могут быть изготовлены по следующим размерам:

• D – наружный диаметр 1200 ± 10 мм;
• H – высота плиты 120 ± 5 мм;
• d – диаметр наружного края выреза – 700 мм;
• Диаметр внутренний – 730 мм;
• Расстояние между центрами люка и плиты покрытия колодца – 70 мм.

При этом плита может иметь как круглую форму, так и квадратную. Как правило, каждое изделие из бетона маркируется буквенными и цифровыми значениями.

Маркировка плит

Знаки маркировки наносятся на наружную боковую поверхность плиты. Каждая буквенная и цифровая группа несет в себе смысловую нагрузку об основных характеристиках, а также конструктивных особенностях каждого исполнения.

Для примера маркировки днища рассмотрим ПН-10 где:

• ПП - плита перекрытия;
• Цифра 10 - означает внешний диаметр изделия в дециметрах.

Хранение

Хранение готовой продукции осуществляется штабелями по 6 штук с прокладкой деревом.

Основные требования к монтажу плиты перекрытия

Согласно требованиям технической безопасности, утвержденным еще со времен СССР, все плиты перекрытия колодцев должны подбираться в строгом соответствии с диаметром (размером) опорного кольца и бетонного кольца. Только в этом случае гарантируется безопасность пешеходов и автомобильного транспорта.

Если колодец выкладывается кирпичом, ПП устанавливается либо круглого, либо квадратного сечения и исключительно на последний ряд кладки кирпича. При этом для монолитности конструкции бетонное изделие в виде плиты необходимо сажать на цементный раствор. Это позволит обеспечить недвижимость плиты перекрытия.

На прочно смонтированное перекрытие устанавливают люк, который должен иметь под собой основание-раму, именуемую опорное кольцо. Такая конструкция позволяет приподнять люк над землей, что предотвращает попадание в колодец дождевой и талой воды. Кроме того, благодаря опорному кольцу нагрузка на плиту перекрытия снижается в 10 раз.

Для установки всей бетонной конструкции или отдельных её элементов необходимо использование тяжелой техники, поскольку вес и размеры элементов достаточно высоки. Иногда одна только усиленная плита перекрытия может достигать 2 тонн веса.

Видео

В сюжете - Плита перекрытия колодца 2ПП 15-2

В сюжете - Монтаж Плиты Перекрытия ПП 15

В заключении

Для того чтобы вся конструкция колодца была монолитной и выдерживала высокие нагрузки, необходимо использовать только сертифицированные бетонные элементы, произведенные по ГОСТу. Применение самодельных элементов грозит аварийными ситуациями с возможным риском для жизни человека. Кроме того, запрещено использование простой кирпичной кладки вместо опорного кольца. Это также является грубым нарушением правил, прописанных в ГОСТ 8020-90.

В продолжение темы посмотрите также наш обзор Устройство лотка канализационного колодца
