Как заделать швы в колодце из бетонных колец — способы, альтернативы, особенности

Широко распространённые в нашей стране колодцы из железобетонных колец имеют один существенный недостаток. Отсутствие жёсткого сцепления между соседними элементами конструкции, неровные края и склонность бетона к растрескиванию выливаются в серьёзную проблему – проникновение в колодезный ствол грунтовых вод, так называемой верховодки. В этой статье мастер сантехник расскажет, как предотвратить загрязнение источника, правильно герметизировать швы между кольцами.

Причины протечек

Технология строительства колодцев с шахтами из модульных железобетонных конструкций предполагает монтаж колец на песчано-цементный раствор. Заполняя все неровности стыка между верхним и нижним кольцом, строительная смесь должна создавать надёжный барьер на пути талой и грунтовой воды.

Обратите внимание! Вопреки расхожему мнению, герметизация строительным раствором из песка и цемента нужна также и для колодезных модулей с замковым соединением. Наличие последнего предотвращает смещение колец, однако не защищает стык от протекания.

Говоря о протечках между колодезными кольцами, чаще всего вспоминают об ухудшении качества питьевой воды, совершенно забывая про опасность постепенного разрушения колодезной шахты.

Надо отметить, что столь примитивная гидроизоляция даёт положительный результат – шахта питьевого источника остаётся сухой. Тем не менее, отсутствие протечек в первые годы эксплуатации не является гарантией того, что эта идиллия будет продолжаться вечно.

Как правило, даже на устойчивых грунтах через 4-5 лет поверхность бетонного ствола покрывается мокрыми пятнами, которые в скором времени превращаются в грязные потёки и ручьи.

Не следует винить себя или строителей в том, что работа была сделана неправильно. Чаще всего нарушение герметичности происходит по совершенно иным причинам:

• Простой строительный раствор не предназначен для эксплуатации в столь тяжёлых условиях. Постоянная влажность, перепады температур и воздействие растворённых в воде солей способствуют его растрескиванию и разрушению.
• Если колодец выкопан на участке с выраженными сезонными подвижками грунта, то его ствол подвергается регулярным механическим воздействиям. В итоге можно наблюдать не только трещины на стыках, но и взаимное смещение бетонных колец в горизонтальной плоскости.
• В северных регионах верхние кольца подвергаются воздействию сил морозного пучения. Из-за этого они могут не только сдвигаться по горизонтали, но и перемещаться вверх-вниз.
• Форс-мажорные обстоятельства, выраженные в смещении или проседании колец из-за появления плывуна.
• Некачественные материалы – в кольцах, сделанных с нарушением технологии, со временем могут появляться различные дефекты – сквозные трещины, выкрошенные участки и т. д.

О гидроизоляции колодца следует позаботиться еще на этапе его строительства — в дальнейшем это сбережёт немало времени и сил. Очень часто не выполняют даже простую герметизацию строительным раствором.

Способы заделки швов в колодце из сборных бетонных модулей

Для заделки стыков между бетонными кольцами можно воспользоваться одним из перечисленных ниже способов:

• Оштукатуривание;
• Заделка рулонной гидроизоляцией;
• Нанесение битумной мастики;
• Заполнение щелей уплотнителями;
• Применение полимерных вставок.

Выбор конкретного метода герметизации зависит от того, с каким колодцем предстоит иметь дело – строящимся или эксплуатируемым. Кроме того, придётся учитывать технологию строительства, особенности грунта, глубину источника питьевой воды и другие факторы.

Следует заметить, что самые лучшие результаты дает комбинация нескольких способов гидроизоляции – только в этом случае можно рассчитывать на стопроцентный успех.

Заделка оштукатуриванием

Применение специальных штукатурных смесей является, пожалуй, самым распространённым методом гидроизоляции. Популярность заделки стыков при помощи штукатурки объясняется как простотой и доступностью, так и возможностью проводить работу изнутри и снаружи колодца. Герметизацию выполняют при помощи шпателей, которыми строительный раствор вдавливают в щели и трещины. Штукатурку наносят до тех пор, пока раствор полностью заполнит щель, после чего жидкую смесь разравнивают по поверхности стыка.

В использовании обычного песчано-цементного раствора мало смысла – очень велика вероятность того, что со временем он растрескается и шов даст течь. Лучше всего не экономить и использовать специальные составы, именуемые гидропломбами.

Обратите внимание! Производители выпускают гидропломбы «на все случаи жизни» — при необходимости можно найти даже такой состав, который сможет мгновенно остановить течь с давлением до 7 атмосфер

Изготовленные на основе алюминиевого цемента, мелкофракционного песка и химически активных добавок, гидроустойчивые смеси имеют сниженное время схватывания и вдобавок обладают такими необходимыми свойствами, как морозоустойчивость, прочность и пластичность. С их помощью можно не только заделать сухой стык между кольцами, но и устранить протечки под давлением.

Применение рулонной гидроизоляции

Как правило, наиболее сильному воздействию грунтовых вод подвергается участок колодезной шахты на глубине до 3 метров от поверхности. В этом случае место стыков можно защитить при помощи рубероида или другой рулонной гидроизоляции. Для этого вокруг колодца копают ров шириной около метра и на верхние кольца наплавляют или наклеивают слой гидроизоляции.

Внешняя гидроизоляция должна быть наплавляемой или установленной на слой клея — простым оборачиванием полиэтиленовой плёнкой здесь не обойтись.

Обратите внимание! Для дополнительной защиты колодца от дождевой или талой воды котлован можно заполнить глиной. После тщательного уплотнения она будет выполнять роль гидравлического замка, препятствуя проникновению влаги к колодезному стволу.

Кроме рулонных материалов в продаже можно найти специальные герметизирующие полосы. Самоклеящиеся герметизирующие полосы имеют высокую адгезию к бетонной поверхности.

Использование битумной мастики

Для гидроизоляции жидким битумом кольца откапывают на необходимую высоту и тщательно очищают от грязи. После этого широкой кистью наносят растворенную в бензине смолу (гудрон). Поскольку тонкой плёнки битума для качественной гидроизоляции будет недостаточно, понадобится не менее трёх слоёв. Для лучшего схватывания с бетонной поверхностью, первую проходку делают смесью в пропорции 1 ч смолы к 4 ч бензина, а две других – в соотношении компонентов один к одному.

Обратите внимание! Для герметизации колодца снаружи можно использовать как готовую резино-битумную мастику, так и сделанный своими руками гудрон

Следует отметить, что рулонную гидроизоляцию, как, собственно, и гудрон, невозможно отнести к экологичным материалам. По этой причине поверхность стыков с двух сторон предварительно защищают слоем влагостойкой штукатурки – она послужит дополнительной гарантией того, что в колодец не попадут опасные для здоровья вещества.

Герметизирующие вставки

Бывают ситуации, когда железобетонные кольца изношены настолько, что их ремонт, как, впрочем, и герметизация стыков, не приносит желаемых результатов. В этом случае можно воспользоваться наиболее действенным способом – установить внутрь ствола пластиковые вкладыши.

Обратите внимание! При помощи пластикового вкладыша можно отремонтировать самый безнадёжный колодец

Такие вставки производятся из высокопрочных полимеров и в зависимости от диаметра имеют толщину стенки от 5 до 8 мм. На их внешней поверхности находится оребрение, благодаря которому цилиндрические вкладыши напоминают огромную гофротрубу.

Наружные спиральные кольца полимерных играют очень важную роль. Они позволяют увеличить жёсткость конструкции и дают возможность соединять пластиковые модули практически без зазоров – подобным способом можно получить цилиндрическую трубу любой высоты.

Обратите внимание! Герметизация колодца полимерной вставкой является сложным и дорогостоящим мероприятием, поэтому эту работу лучше доверить профессионалам

Промышленностью освоен выпуск герметизирующих вставок для бетонных колец любого диаметра, поэтому подобрать пластиковый цилиндр в колодец не составит труда.

Вкладыши можно было бы назвать идеальным вариантом, если бы не одно но –  этот вариант является самым дорогостоящим из всех рассмотренных.

Есть ли народная альтернатива дорогостоящим современным материалам

Если требуются безотлагательные меры по устранению течи, а приведённые выше методы кажутся слишком трудоёмкими или дорогостоящими, то щели между кольцами можно попросту законопатить. Для заделки подходят как специальные резиновые или фибро-каучуковые полосы, так и пропитанные фиброрезиной льняное волокно, пеньковая или джутовая верёвка. Такие материалы не являются дефицитом – их легко можно найти в торговых точках, реализующих товары для гидроизоляции бассейнов. Герметизация уплотняющими вставками позволяет устранить щели шириной до сантиметра и является не более чем временной мерой. Будьте готовы к тому, что со временем стыки надо будет герметизировать более долговечными материалами.

Конечно, в домашних условиях создать полноценную замену гидропломбам не удастся. Тем не менее, народные умельцы нашли выход из ситуации, добавляя в строительный раствор жидкое стекло. Поскольку подобный состав застывает меньше чем за минуту, то сначала в пропорции 1:1 смешивают песок с цементом. Одну часть щелочного раствора добавляют непосредственно перед нанесением герметизирующего состава на стык или трещину.

Видео

В сюжете - Герметизация колодца самодельной гидропломбой

Особенности герметизации колодцев изнутри

Гидроизоляцию колодезного столба с внутренней стороны можно выполнить как при помощи тампонажных составов и материалов, так и воспользовавшись пластиковыми вставками. В последнем случае работу лучше поручить специалистам, а вот заделку швов штукатуркой вполне можно провести своими силами.

Первое, о чем следует позаботиться – это сооружение удобного и безопасного рабочего места. Не думайте, что использование в работе верёвочной лестницы является практичным и удобным вариантом – своё мнение вы поменяете уже на пятой минуте её использования. Чаще всего в этих целях используют небольшой щит, подвешенный на прочных канатах или стальных тросах. Такую «люльку» крепят к уложенной на оголовок колодца деревянной балке или швеллеру, а для её опускания используют мощную лебёдку. Как вы уже успели понять, без помощников обойтись не удастся. Кроме того, следует позаботиться о надёжной страховке – в её качестве можно использовать прочный канат, плотно обвязанный вокруг пояса и прикреплённый к опорной поперечине.

При ремонте эксплуатируемого колодца следует откачать из него воду. Это позволит очистить дно от ила и при необходимости восстановить фильтрующий слой. Кроме этого, с внутренней поверхности ствола надо убрать многолетние наслоения грязи и плесени. Лучшего инструмента, чем мойка высокого давления, для этих целей не существует.

После полной очистки бетонной поверхности вы сможете увидеть картину разрушений в деталях и принять решение о способах их устранения.

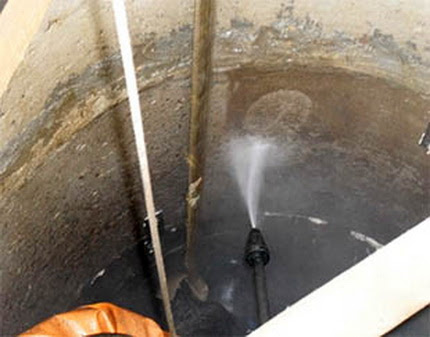

Обратите внимание! Легко и быстро очистить внутреннюю поверхность бетонных колец можно при помощи мойки высокого давления

Заделка стыков и трещин

Для очистки проблемных мест и швов между кольцами используют металлическую щётку. Кроме всего прочего, она поможет получить шероховатое основание для улучшения адгезии с герметизирующим составом. После этого бетон смачивают водой и приступают к нанесению штукатурки. Трудностей здесь нет — рабочую смесь с силой вдавливают в стыки и растирают по поверхности.

Совершенно неважно, как будут заполняться трещины — шпателем или рукой. Главное, чтобы герметизирующий состав проник в щель как можно глубже.

Сложность могут вызвать разве что мелкие трещины – затолкать раствор в узкие, нитевидные щели невозможно, а размазывание гидропломбы по поверхности особых результатов не даст. В этом случае трещину расширяют при помощи молотка и небольшого долота, стараясь получить щель с формой ласточкиного хвоста в сечении. При заделке широких трещин и сквозных отверстий требуется много рабочего раствора, поэтому в целях экономии дорогостоящих покупных составов, можно немного схитрить. Для этого основную часть пломбы делают из густого песчано-цементного раствора или волокнисто-резинового тампонажа, заполняя заводской гидроизоляцией лишь внешнюю часть «заплаты» на глубину 1-2 см.

Что делать при смещении колец

Если сдвиг бетонных модулей колодезного ствола не превышает 1/3 толщины колец, то гидроизоляцию выполняют по приведённой выше методике. При значительном смещении ствол откапывают до уровня повреждённого участка и разбирают на составные части.

Возвращая снятые звенья обратно, их необходимо укладывать на слой цементного раствора и одновременно выравнивать по нижнему кольцу. После этого швы изнутри и снаружи заделывают специальным составом. К вопросу о том, как предотвратить возможное смещение колец в дальнейшем, мы ещё вернёмся.

Пошаговая инструкция по заделке стыков и герметизации колодезной шахты

Прежде чем приступать к герметизации колодца, следует подготовить такие инструменты:

• Ёмкости для смешивания рабочих растворов;
• Щётку по металлу;
• Скребки для очищения поверхности или мойку высокого давления;
• Шпатели;
• Перфоратор или ударную дрель;
• Широкую малярную кисть с жёсткой щетиной;
• Молоток;
• Тонкое долото.

Работу следует выполнять последовательно – так вы не упустите ни одной детали. В каждом конкретном случае требуется принимать индивидуальные решения, поэтому общего алгоритма не существует. Тем не менее, представляем вашему вниманию максимально полную инструкцию по заделке колодезных швов. Мы постарались рассмотреть в ней самые важные моменты, чтобы вы имели полное представление о характере и порядке проведения ремонтных мероприятий:

• Подготовительный этап. С действующего колодца снимают все функциональные и декоративные элементы, полностью обнажая оголовок. При необходимости колодезный ствол откапывают до третьего или четвёртого кольца, а воду откачивают при помощи электрического насоса. После этого устанавливают подъёмное оборудование и рабочую площадку.
• При помощи друзей или родственников опускаются в колодец. Воспользовавшись щётками, скребками и мойкой высокого давления, очищают поверхность ствола. Делать это лучше всего, продвигаясь сверху вниз. Одновременно тщательно осматривают каждое кольцо, оценивая фронт предстоящих работ и возможные затраты материала (не забываем о том, что «срок жизни» заводских гидропломб измеряется минутами).
• Опустившись на дно, не спешите очищать его от ила. Во-первых, при ремонтных работах донная часть так или иначе будет загрязняться мусором и падающим раствором, а во-вторых, это даст дополнительный приток воды.
• Очистив поверхность, приступают к герметизации стыка, который находится выше зеркала воды. Кольца, которые установлены ниже, герметизировать нет смысла — эта часть колодца находится в водоносном слое. Заделку выполняют участками по 10-20 см, причем вертикальные трещины следует штукатурить снизу вверх.
• Заделка сухих трещин, как и тех, из которых вода поступает незначительными порциями, не вызывает трудностей. Сложности возникают с повреждениями, из которых струя бьёт под напором – герметизирующий состав тут же вымывается. В этом случае на расстоянии 25 см ниже места протечки выполняют 1-2 сверления диаметром 20-25 мм – они послужат для перенаправления потока. После того как основная трещина будет заделана, отверстия закупоривают деревянными колышками или прорезиненной паклей и герметизируют толстым слоем пломбирующего раствора.
• Для защиты внутренней поверхности колец от грибков и плесени, бетонную поверхность всплошную покрывают антисептиком. Навскидку можно назвать достаточно неплохие средства Нортекс, Capatox или Ceresit CT-99.
• После того как будет заделана последняя щель, опускаются на дно и проводят чистку донного фильтра. При необходимости фильтрующий слой восстанавливают.
• Поднявшись наверх, приступают к герметизации внешней поверхности колодезной шахты. Для этого стенки покрывают двумя-тремя слоями битумной мастики (гудрона) или наклеивают (наплавляют) на них рулонную гидроизоляцию.
• Выкопанную траншею засыпают грунтом и утрамбовывают, обустраивая у самой поверхности гидрозамок из жирной глины. Толщина её слоя должна достигать точки максимального промерзания – это будет залогом сухой колодезной шахты в период весенних паводков.
• Возвращают на место и при необходимости ремонтируют внешнюю часть колодца и отделку.

К эксплуатации колодца приступают не сразу. Необходимо дождаться, пока он заполнится до нормального уровня и полностью откачать всю воду. Лишь после этого источник можно считать пригодным к эксплуатации.

Как предотвратить смещение колодезных колец в дальнейшем

Со смещением нижних колец придётся смириться – откапывать ствол на такую глубину является чрезвычайно трудоёмкой и дорогостоящей задачей. Поскольку чаще всего сдвиг происходит из-за слабой почвы или плывуна, нет никакой гарантии, что после ремонта неприятность не повторится. Что касается верхних 2-3 колец, то их как раз следует вернуть на место в обязательном порядке – это позволит сделать качественную гидроизоляцию и тем самым избежать затопления шахты верховодкой.

Обратите внимание! Использование колодезных колец с фальцевыми замками позволяет предотвратить их смещение по горизонтали

Самое простое, что можно сделать для предотвращения горизонтального сдвига колодезных колец – это заменить их полыми железобетонными модулями с замковыми соединениями. Для тех, кого смущают дополнительные расходы, можно порекомендовать соединение соседних колец при помощи прочных металлических скоб или толстых стальных пластин. Для этого на расстоянии не менее 25 см от стыка сверлятся отверстия, в которые снаружи вбивается скоба. Торчащие внутрь края загибают и тщательно герметизируют. Если же используются пластины, то их устанавливают с двух сторон и фиксируют болтами диаметром не менее 12-14 мм.

Способ соединения колец при помощи металлического крепежа широко используют опытные мастера при копании колодцев. Скреплённые между собой бетонные модули намного лучше осаживаются вниз, поскольку нижние звенья тянут за собой верхние. Кроме того, снижается вероятность того, что находящиеся в водном горизонте кольца «уплывут» под воздействием плывуна.

На пучинистых грунтах трещины в стыках появляются из-за того, что почва старается вытолкнуть верхние кольца наверх, приподнимая их над другими звеньями колодезной шахты. В этом случае ствол разбирают на глубину ниже расчетной точки промерзания и цилиндрические модули меняют на конусные.

Обратите внимание! Заводские или отлитые своими руками конусные кольца останутся на своём месте даже на самой пучинистой почве

Сборные конусные кольца найти практически невозможно, поэтому их придётся отливать своими руками. Наклон последних должен быть направлен внутрь конструкции и составлять от 10 до 15 градусов. Благодаря этому выталкивающие усилия меняют своё направление на обратное, прижимая верхний бетонный модуль к колодезному стволу.

Видео

В сюжете - Ремонт колодца  и гидроизоляция швов

Теперь вы знаете, чем можно заделать трещины между бетонными кольцами и как предотвратить их появление.
