Для жителя дачного поселка или сельского населенного пункта умение чинить скважинный насос без преувеличения можно считать жизненно важной необходимостью. Ведь мастерские и сервисные центры расположены довольно далеко – в городе, а добыть воду из глубинного источника вручную невозможно. Так что хотя бы базовые навыки по ремонту оборудования освоить нужно непременно, иначе любимые домочадцы и не менее обожаемые томатно-морковные грядки могут надолго остаться без живительного ресурса. В этой статье мастер сантехник рассмотрит самые распространенные поломки насоса “Водомет” и их причины.
Как устроен и работает насос «Водомет»
Устройство центробежного насоса “Водомет” несколько сложнее, чем у вибрационного “Малыша” или “Ручейка”. В нижней части агрегата расположен герметичный маслонаполненный двигатель, на вал которого надеты своеобразные стаканы — элементы с рабочими плавающими колесами.
В зависимости от мощности насоса таких стаканов может быть больше или меньше. Верхняя крышка насоса прижимает все эти элементы и удерживает их в правильном положении. Из этой крышки выходит электрический кабель, патрубок для подачи воды к водопроводной магистрали и проушины для подвешивания насоса.
Обратите внимание! Насос «Водомет» — надежная техника с высоким КПД. Его конструкция позволяет выполнить многие ремонтные работы в домашних условиях
Плавающие рабочие колеса — “изюминка” этого агрегата. В самом начале работы они притираются к конструкции путем стачивания пластикового буртика. В результате между статичными и движущимися элементами устройства образуется минимальный зазор. Такая конструкция обеспечивает высокий КПД насоса.
Еще одно преимущество плавающих колес насоса — способность пропускать частички песка, попадающие в скважину в ходе естественных процессов запесочивания.
Модели насоса типа “Водомет А” устроены аналогичным образом. Они дополнительно укомплектованы поплавковым выключателем, который предназначен для отключения прибора в случае возникновения аварийной ситуации. Например, если в источнике иссякла по каким-то причинам вода (низкий дебет, заливание и т.п.).
Скважинный насос “Водомет”, несмотря на отсутствие такой защиты, работает вполне исправно. Он может включаться/выключаться каждые три минуты без ущерба для целостности конструкции.
Чтобы предотвратить ситуацию с возникновением “сухого хода”, которая губительна для любого насоса, следует правильно выбрать модель насоса, подвесить ее на нужной высоте и т.п.
Дополнительный элемент продлевает срок эксплуатации прибора, но требует дополнительного места для размещения. По этой причине Водомет А” обычно используют не в скважинах, а в колодцах. Но ремонтировать эту модель приходится примерно таким же образом, как и скважины насос.
Еще одна особенность погружных насосов “Водомет” — это нижний забор воды. Конструкция позволяет использовать насос в полупогруженном состоянии. Если нужно полностью опустошить емкость, “Водомет” отлично справится с задачей.
Но в фильтровой скважине располагать насос подобным образом не всегда полезно. Устройство будет постоянно забирать со дна песок. Это отрицательно сказывается и на качестве воды, и на состоянии рабочих колес устройства.
Чтобы предотвратить проблему такого характера, на нижнюю часть насоса надевают насадки, препятствующие проникновению песка в устройство.

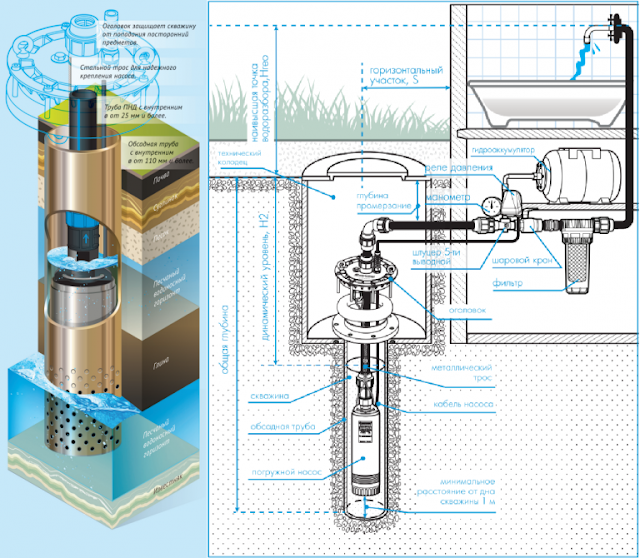

Располагать в скважине агрегат нужно так, чтобы между дном выработки и дном насоса оказалось не менее 1 м. Погружать Водомет можно так, чтобы между зеркалом воды и верхом устройства было не более 30 м.
Водомет предназначен для перекачки воды с температурой от +1º до +35º С. Не рекомендуется нарушать температурный режим для его нормальной работы. А еще нельзя включать агрегат больше 20 раз за сутки.
Для того чтобы исключить преждевременный износ и поломки, нельзя, чтобы Водомет работал без воды. Устройство должно быть заземлено. В сеть необходимо включить УЗО, отключающее прибор при утечках тока более 30 mA.
Как разобрать “Водомет”
Устройство насоса “Водомет” нельзя назвать совершенно простым и понятным. Перед началом разборки рекомендуется как можно подробнее ознакомиться с особенностями его конструкции. Не помешает фиксировать правильное положение каждого элемента: записывать, фотографировать, снимать на видео и т.п.
Следует также обратить внимание на правильное положение каждой детали в отношении понятий “верх” и “низ”. Если колеса после ремонта были установлены неправильно, насос все же будет работать, но не слишком эффективно.
Проблемы могут возникнуть и после перемотки двигателя. Далеко не все владельцы насосов запоминают правильное расположение контактов.
Перед началом разборки насос, разумеется, следует отключить от электропитания и вынуть из скважины. Чтобы облегчить работы, лучше отсоединить водоподающую трубу от патрубка и снять металлический трос.
Когда насос находится в рабочем положении, его омываемый двигатель находится в верхней части, а насосная часть, состоящая из крыльчатых колес и стаканов с крышками, в нижней части. Но при разборке насоса удобнее держать его “вверх ногами” т.е. двигателем вниз.
Первый шаг при разборке насоса — отвинчивание нижней крышки. Выполняют эту операцию с помощью достаточно длинной отвертки, продетой в проушины для подвешивания троса. Откручивать нужно против часовой стрелки.
Возможно, удобнее будет использовать другие приспособления, например, газовый ключ номер три. Подойдет также устройство для снятия крышки масляного фильтра, хорошо знакомое автомобилистам, или его аналог из полоски прочной ткани с рычагом для ее скручивания.
После этого из корпуса насоса нужно аккуратно вынуть камеры-стаканы с крышками и крыльчатые колеса. Крышки стаканов пронумерованы цифрами от 1 до 3. Обычно на вал сначала надеты все стаканы с цифрой “1”, затем — с цифрой “2”, затем — с цифрой “3”.
При разборке насоса водомет эти элементы будут сниматься в обратном порядке. Лучше записать порядок нумерации стаканов, чтобы избежать ошибок во время сборки.
 |

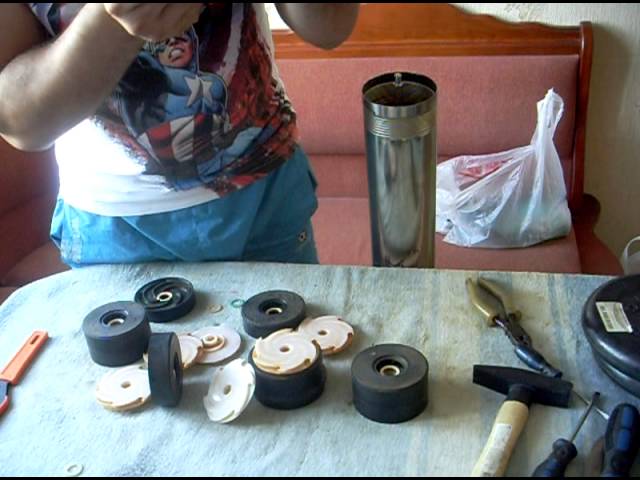

| На этой фотографии представлена насосная часть устройства в разобранном виде. Элементы разложены в порядке их сборки. Следует сразу же запомнить, какая сторона — верхняя |
Не помешают сразу же уточнить направление движения вала. Для этого насос со снятыми колесами просто включают на несколько секунд. Колесо должно стоять таким образом, чтобы засасывание воды происходило снизу по центру, а вода поступала вверх к наружной части кольца.
В правильном положении кольцо с лопастями должно быть установлено широкой частью в сторону двигателя, т.е. выступом вниз и гладкой стороной вверх.
 |
| Так выглядит двигатель насоса «Водомет», вынутый из корпуса устройства. Вал закреплен двумя клипсами, которые нужно придерживать плоскогубцами, чтобы его снять |
Вал насоса не закручен, как в аналогичных моделях, а зафиксирован двумя клипсами. Если его необходимо снять, следует зажать клипсы плоскогубцами и вынуть вал. Когда стаканы с крыльчатками сняты, может возникнуть необходимость также вынуть и электродвигатель. Для этого понадобятся некоторые усилия, поскольку он запрессован в корпус достаточно плотно.
Чтобы не погнуть вал, следует поставить корпус насоса на опору с отверстием, в которое можно вставить вал. После этого следует аккуратно выбить двигатель из корпуса с помощью молотка и дощечки. Молотком ударяют по торцу, а дощечка выполняет роль амортизатора.
Когда положение двигателя в корпусе изменится, нужно сначала вынуть кольцеобразную фиксирующую прокладку. Ее нужно повернуть внутри корпуса на 90 градусов, немного сдавить и вынуть так, чтобы не повредить об внутреннюю резьбу корпуса. Можно сразу же обратить внимание на положение этой прокладки.
 |
На фото изображены элементы разобранного двигателя насоса «Водемет»:
|
Она должна быть обращена к двигателю той стороной, с которой снята фаска. После этого можно вынуть из корпуса двигатель. Он закрыт верхней крышкой насоса, которая зафиксирована с помощью двух прочных уплотнительных резинок.
Чтобы снять крышку, нужно положить двигатель на бок. Затем крышку аккуратно выбивают из корпуса двигателя, ударяя по ней широкой отверткой и резиновой киянкой. Для этого можно использовать и другие подходящие инструменты. Под крышкой находится конденсатор. Иногда этот элемент выходит из строя, но его не сложно заменить.
Выполняя манипуляции с корпусом насоса, следует проявлять осторожность. Иногда возникает необходимость зафиксировать устройство в тисках. Сначала рекомендуется обернуть корпус в месте фиксации амортизирующим материалом. Усилие должно быть умеренным, чтобы не деформировать изделие.
Процесс обратной сборки
После того, как ремонт выполнен, необходимо правильно собрать насос. Если допустить ошибки на этом этапе, устройству понадобится еще один ремонт. При выполнении обратной сборки нужно выполнить следующие шаги:
- Установить конденсатор на место.
- Аккуратно уложить провода внутрь корпуса двигателя.
- Запрессовать верхнюю крышку насоса.
- Вставить двигатель в корпус насоса.
- Запрессовать собранный мотор таким образом, чтобы обеспечить его плотное вхождение в торце корпуса.
- Вставить кольцеобразную фиксирующую прокладку, продвинуть ее до упора с помощью подходящего инструмента.
- Надеть на вал белую крыльчатку гладкой стороной к двигателю, т.е. вниз.
- Надеть на вал белую прокладку, а затем собранный стакан с крышкой “дном” (т.е. этой крышкой) вниз.
- Надеть голубую шайбу.
- Снова установить крыльчатку, белую шайбу, стакан, голубую шайбу.
- Повторять до тех пор, пока не будут установлены все элементы.
- Накрыть стопку стаканов крышкой и аккуратно закрутить ее с помощью газового ключа или другого приспособления.
Чтобы облегчить запрессовку двигателя в корпус при обратной сборке, край корпуса можно обработать силиконовой смазкой. В процессе установки необходимо обращать внимание на нумерацию стаканов и точно соблюдать последовательность их монтажа. Сверху устанавливают прижимную прокладку.
Обратите внимание! Рабочие кольца насоса «Водомет» быстро изнашиваются, особенно если перекачивают воду, обильно загрязненную песком. Заменить эти элементы не сложно, важно правильно разобрать, а затем собрать насосную часть устройства
В целях профилактики дальнейших поломок рекомендуется при выраженном износе заменить этот элемент новой прокладкой. Обычно новую прокладку можно приобрести у производителя или подобрать в специализированных торговых точках. После того, как ремонт насоса завершен, нужно проверить его работу.
Можно погрузить его в емкость с водой, например, в ведро, чтобы убедиться, что устройство включается и способно перекачивать воду. Но представления о том, насколько хорошее давление обеспечит насос в системе, таким образом нельзя.
Проверку работы насоса на давление можно сделать в сервисном центре, но сначала лучше уточнить, имеется ли такая возможность.
Другой вариант проверки возможен, если в распоряжении владельца насоса имеется емкость большого объема. Конечно, можно проверить характеристики отремонтированного насоса прямо в скважине, но если во время проверки обнаружатся проблемы, устройство придется доставать с достаточно большой глубины. Избежать этого поможет предварительная проверка на поверхности.
Характерные неисправности и ремонт
Если насос “Водомет” находится на гарантийном обслуживании, проще всего решить все проблемы в сервисном центре. Но когда сроки прошли, владельцы обычно предпочитают сэкономить и выполнить ремонтные работы самостоятельно. Некоторые операции, например, замену износившихся рабочих колец, выполнить просто.
А вот если нужна перемотка двигателя, лучше поручить это дело специалистам. Что касается запасных частей и комплектующих, то их можно приобрести без особых проблем и по вполне умеренной цене.
 |
| Если испорчена обмотка двигателя, насос просто не включается. Правильно восстановить обмотку в условиях домашней мастерской не просто, лучше обратиться на завод |
Компания “Джилекс” охотно реализует запчасти к своей продукции. Их продают и в профильных магазинах, и в сервисных центрах. Можно обратиться и непосредственно к заводу-изготовителю.
По характеру поломки устройства можно приблизительно судить о том, какие именно ремонтные работы понадобятся. Вот перечень характерных проблем, с которыми приходится сталкиваться владельцам насосов “Водомет”:
- Устройство не включается.
- Корпус насоса бьется током.
- Напор воды в системе заметно снизился.
- Насос работает неравномерно, издавая нехарактерные для нормального функционирования звуки.
А вот список неисправностей, которые характерны для этих симптомов и пути их устранения:
- Сгорела обмотка двигателя. Его придется полностью заменить.
- Отошел контакт или перебит провод. Нужно вскрыть корпус двигателя, восстановить соединение с контактами и/или целостность электрокабеля.
- Целостность корпуса двигателя нарушена. Как следствие, промок конденсатор, его следует заменить новым аналогом.
- Износились рабочие колеса.
Нужно разобрать насос и заменить их новыми элементами. Разумеется, если уж насос извлечен из скважины для ремонта, имеет смысл провести полную диагностику агрегата. Насос разбирают, осматривают прокладки, шайбы, стаканы, рабочие колеса и прочие элементы. Если заметны следы износа, сразу же нужно позаботиться о замене таких элементов.
Затем имеет смысл разобрать двигатель, протестировать состояние контактов и подающего провода. Если необходимо, найти место повреждения кабеля и восстановить соединение. Иногда стоит полностью заменить провод электропитания.
Проблемы с отсыревшим конденсатором обычно очевидны даже по внешнему виду. Припаять новый конденсатор обычно не сложно, но во время обратной сборки следует устранить и причину неисправности, т.е. обеспечить достаточную герметичность корпуса двигателя.
 |
| Так выглядит результат проникновения воды в отсек двигателя, если корпус по каким-то причинам плохо загерметизирован — конденсатор испорчен, его следует заменить |
Сгоревшую обмотку двигателя, как уже упоминалось, выполнить правильно в домашних условиях будет сложно. Эту операцию можно заказать на заводе, а все остальные работы выполнить самостоятельно. Так ремонт обойдется дешевле. В отдельных случаях проще и надёжнее заменить двигатель новым устройством.
При разгерметизации двигателя наблюдается ситуация, которую специалисты характеризуют словом “эмульсия”. Это значит, что в корпус двигателя попала вода и смешалась с маслом, превратив его в эмульсию. Масло необходимо слить и полностью заменить.
Ни в коем случае нельзя заменять эту жидкость каким-то обычным машинным маслом. Единственная пригодная смазка для насосов “Водомет” — чистый глицерин. Дело в том, что в случае поломки масло может попасть в скважину и существенно испортить качество воды. Избавиться от такого загрязнения очень непросто.
Популярные причины поломок
Основных причин поломок насосов “Водомет” всего две: ошибки, допущенные во время изготовления устройства и сложные условия его эксплуатации.
Повлиять на первую ситуацию хозяин насоса бессилен. Если уж так не повезло, что достался бракованный агрегат, нужно настроиться на длительное сотрудничество с сервисным центром в рамках гарантийных обязательств.
Неаккуратно обращение с устройством или его неправильная установка встречаются довольно часто. Не следует дергать насос за электрический кабель, это слабое место насоса. При неосторожности обращении в месте его входа в корпус двигателя могут образоваться небольшие трещинки. Со временем они расширяются, в корпус проникает влага и двигатель приходит в негодность. Таким же образом может быть оборван контакт. Разрывы кабеля могут быть вызваны при установке насоса, если провод заломлен или случайно перебит.
Обратите внимание! Правильная глубина подвешивания — важный фактор бесперебойной работы насоса. Если устройство находится слишком глубоко и постоянно работает при повышенной нагрузке, оно быстро сломается
Износ рабочих колес может быть вызван длительным контактом с загрязненной песком водой. Производитель, конечно, не рекомендует качать Водометом воду с включением песчаной и глинистой взвеси до двух килограммов на каждый кубометр воды в скважине.
Однако в инструкции не сказано, насколько может быть загрязнена вода и как долго это может происходить ее транспортировка без ущерба для конструкции насоса.
Практика показывает, что насосы “Водомет” можно использовать только в каком-то одном качестве. Либо для подачи воды в водопровод, либо для устранения песка из скважины.
Прокачав запесоченное сооружение, владелец насоса с удивлением наблюдает неравномерную работу насоса. Причина простая — рабочие колеса стерлись и требуют замены.
Исправить ситуацию несложно, но прокачать загрязненную скважину или раскачать скважину после бурения можно более эффективным способом: с помощью погружного вибрационного насоса типа “Малыш” или “Ручеек”. Такая техника и стоит дешевле, и ремонтировать ее проще.
Еще одна причина поломок насоса “Водомет” — неправильное подвешивание насоса. Если глубина погружения устройства превышает цифру, указанную изготовителем, устройство работает при повышенных нагрузках, на которые оно не рассчитано. Нередко в таких ситуациях наблюдается разгерметизация двигателя.
Видео
В сюжете - Ремонт и частичная разборка насоса Джилекс Водомет 60/72
Разборка и ремонт насосов “Водомет” требуют внимания к деталям и некоторых навыков. Со временем задача становится вполне посильной и привычной. Многие домашние мастера обслуживают и ремонтируют такие насосы, добиваясь при этом полного успеха.
