Каркас для ванны — как и из чего изготовить

Услуги сантехника в Москве и Московской области

За всю историю своего существования ванны изготавливались из камня, дерева, меди и даже серебра и золота. Но самые востребованные на сегодняшний день все же более прозаичные материалы: сталь и чугун, покрытые эмалью, и набирающий все большую популярность акрил. Чтобы интерьер ванной комнаты соответствовал определенному стилю, а пользоваться ею было комфортно, необходим такой важный для эксплуатации, хотя и зачастую невидимый, элемент, как каркас – конструкция, удерживающая чашу и бортики. Если он прочен, подходит для выбранной модели, ванна будет крепиться надежно, устойчиво. В этой статье мастер сантехник расскажет, как и из чего изготовить каркас для ванны.

Устройства каркаса для ванны

Услуги сантехника в Москве и Московской области

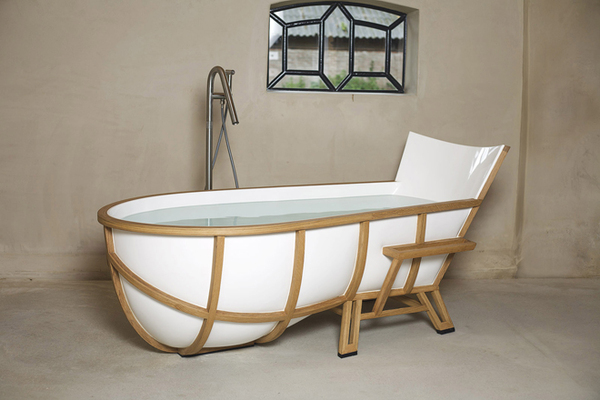

Каркасами называют конструкции, обеспечивающие устойчивость легким видам сантехники. В промышленных масштабах их целенаправленно выпускают для установки ванн из акрила, многослойного стекловолокна, кварила, при необходимости самостоятельно устраивают для чаш из стальных сплавов и чугуна.

Услуги сантехника в Москве и Московской области

Конструктивно каркас представляет собой систему из одной-двух горизонтальных обвязок и вертикальных опор. Изделия заводского исполнения обычно четко рассчитаны на средний человеческий вес и массу набранной в емкость воды. Однако многие из владельцев легкой сантехники ощущают неуверенность, погружаясь и выходя из ванны, тем более что реальный вес пользователей нередко далек от среднестатистических данных.

Услуги сантехника в Москве и Московской области

В емкостях для купания традиционных габаритов, длиной от 150 до 170 см, помещается приблизительно от 140 до 200 л. Приравняем вес одного литра к килограмму, приплюсуем вес погружаемого в ванну тела и получим в результате нагрузку, равную примерно 250 – 300 кг.

Услуги сантехника в Москве и Московской области

Суммарный вес, конечно, солидно пригружает чашу, но полной уверенности в непоколебимости не дает, особенно если у ванны фантазийная конфигурация. Опорные ножки, на которые распределяется вся немалая масса, вызывают сомнения. Их площадь в плане составляет примерно 10 см², что заставляет задуматься об усилении и увеличении опорной площади.
Обратите внимание! Каркасы для чаш нестандартной конфигурации выполняют несколько функций одновременно: дополняют дизайн сантехники, обеспечивают устойчивость чаши и комфорт во время приема процедур
Кроме желания обезопасить прием процедур путем обеспечения устойчивости для устройства каркаса есть еще ряд веских причин. Его сооружают, если планируют устроить экран, закрывающий коммуникации и арматуру. В этом случае вес ванны вообще не имеет значения, каркас под экран монтируют и вокруг чугунных чаш.

Устраивают каркас, если есть необходимость приподнять емкость для формирования нормального слива воды или для устройства подиума вокруг роскошной джакузи. Естественно, для решения разных задач конструкции сооружают по отличающимся схемам, но принцип и технологии едины. Нет особых различий в используемых материалах.

Материалы для самодельных каркасов

Подбирая материал для сооружения запланированной конструкции, следует ориентироваться на собственные умения, познания в сфере строительства и возможности. Важна также несущая способность выбранного варианта и устойчивость к воздействию традиционной для ванных комнат влажной среды.

В сооружении самодельных каркасов используются:

Пиломатериалы

Услуги сантехника в Москве и Московской области

В основном деревянный брусок с размерами грани от 40 до 60 мм. Распил и соединение бруса в опорную конструкцию производится быстро, крепление и формирование узлов не вызывает затруднений даже у неопытного мастера.

Профилированные трубы

Услуги сантехника в Москве и Московской области

Прочность и несущая способность металлопроката квадратного или прямоугольного сечения позволяет существенно уменьшить габариты опорной конструкции, она изящней и «аккуратней» деревянной. Однако изготовление металлоконструкции доступно исполнителю с навыками сварщика.

Металлический профиль для ГВЛ

Услуги сантехника в Москве и Московской области

Используется преимущественно не для усиливающих каркасов, а для создания основы под декоративный экран. Для работы с профилем нужны обычные инструменты, имеющиеся у каждого хозяина, опыт в подобной работе необязателен.

Пиломатериалы меньше всех из предложенных вариантов пригодны для работы в условиях ванной, но сборка каркаса из них производится без проблем. Ошибки и недочеты проще переделываются, чем огрехи в металлических конструкциях, да и не так больно бьют по карману в случае необходимости докупки материала на переделку.

Важно изначально помнить о характерных капризах древесины, перед началом работ обработать брусок антисептической пропиткой. В сборке желательно использовать оцинкованные метизы и уголки, если нет опыта в устройстве соединительных узлов врубками.

Профилированный металлопрокат тоже не слишком устойчив к влаге. Для устройства каркаса лучше купить его в оцинкованном виде или провести оцинковку после покупки. Если металлическая конструкция устраивается без обшивки декоративными панелями, профилированные трубы лучше покрыть порошковой краской. Результат и выглядит прилично, и от ржавчины защищает.

Совсем «не боится» воды алюминиевый профиль или его же аналог из стальной оцинкованной ленты. Обшитый гипсокартоном каркас из подобного материала простоит десятки лет. Правда не стоит особо полагаться на то, что он сможет компенсировать раскачивания акриловой ванны, хотя препятствовать им будет старательно, но по мере возможности.

Профиль прост и удобен в работе, без затруднений раскраивается и соединяется. На прикрепленный к алюминиевому или стальному каркасу гипсокартон отлично наклеивается керамическая плитка, мозаика, пластиковые панели. Если предпочтение отдано стальным изделиям, то для установки в ванной нужно купить профиль с оцинковкой.

Бывает, в устройстве каркаса используется два или три материала в комплексе. Например, обвязку выполняют из бруска, а стойки из металлической трубы. При необходимости поднять ванну над уровнем пола под чашу ставят опоры из кирпича, пенобетонные блоки или брус большого размера.

Если при сооружении каркаса решается несколько задач, используется несколько видов стройматериалов. Следует помнить, что прямой контакт металла, кирпича, древесины следует исключить, проложив между ними гидроизоляционный материал.

Услуги сантехника в Москве и Московской области

Зависимость сложности сооружения от формы

Понятно, что чем сложнее форма чаши в плане, тем больше работы будет у самостоятельного мастера.

По степени сложности способы обустройства условно можно разделить на следующие варианты:

Обычный прямоугольник

Услуги сантехника в Москве и Московской области

Его сооружение не вызовет затруднений, особенно если каркас устанавливается в нишу или в угол, сформированный двумя смежными стенами.

Треугольник с фигурной внешней стороной

Услуги сантехника в Москве и Московской области

Подобные конструкции устраивают для угловых ванн. Сходящиеся под прямым углом стороны обычно располагают в углу помещения, каркас сооружается по внешней стороне, включает несколько соединенных между собой рам.

Овал

Обустраивается по контуру путем установки большого количества рам или ломаной обвязки. Хотя есть метод попроще.

Для облегчения усилий при устройстве овальных и фантазийных по конфигурации ванн сооружается прямоугольная конструкция с обшивкой ГВЛ. В горизонтально уложенной верхней панели обшивки под чашу вырезают отверстие так, чтобы ее бортики полностью опирались на каркас.

Большинство самоделок не предполагает проведения многократной сборки/разборки, их устраивают в неразборном виде.

Запросто поддаются разбору и собираются много раз каркасы, поставляемые в комплектации к полимерным ваннам. Включают они по стандарту сварную раму и регулируемые опоры в виде стальных резьбовых шпилек с пластиковыми насадками. К ним прилагается крепеж и инструкция с подробным пошаговым описанием действий.

Способы сооружения опорных конструкций

Услуги сантехника в Москве и Московской области

Любые работы должен предварять проект, будь то составление масштабного плана с точнейшими расчетами или схема с размерами и приблизительными набросками. Заранее стоит продумать вариант конструкции и методы ее сборки, снять точные размеры и вычертить план хотя бы от руки.

Следует помнить, что независимо от стадии ремонта участки стен и пола, которые закроет стационарный каркас, должны быть отремонтированы, поверхности выровнены и обработаны гидроизоляцией.

Услуги сантехника в Москве и Московской области

Перед устройством опорного каркаса производится установка самой чаши и выравнивание ее в горизонт. Желательно, чтобы сантехника была подключена к коммуникациям, а у джакузи точно определено положение оборудования.

Услуги сантехника в Москве и Московской области

Сразу стоит продумать, где будут располагаться ревизионные люки для контроля технических систем и узлов. Следует предусмотреть возможность извлечения оборудования и арматуры для ремонта или замены.

Если сооружать каркас предстоит вокруг уже установленной старой сантехники, нужно проверить точки подключения к канализации и водопроводу. По возможности надо  выровнять пол под чашей, заменить вызывающие сомнения участки труб и фитинги.

Сборка готового опорного комплекта

Разберемся сначала со способом установки акриловой ванны на имеющуюся в комплектации сборную конструкцию. Работы выполняются в строго определенной последовательности.

Шаг №1: Подготовка элементов.

Услуги сантехника в Москве и Московской области

Шаг №2: Для крепления каркаса, входящего в комплектацию акриловой ванны, чашу переворачиваем дном вверх и располагаем в удобном для работы месте.

Услуги сантехника в Москве и Московской области

Шаг №3: Перед креплением, раму прикладываем к днищу акриловой чаши, чтобы выбрать оптимальное положение и отметить точки крепления.

Услуги сантехника в Москве и Московской области

После успешно проведенного подготовительного этапа приступаем к сборке каркаса, четко следуя указаниям производителя сантехники. В зависимости от марки и конфигурации изделия некоторые отклонения в производимых этапах могут быть.

Шаг №4: В бортиках, в точках расположения вертикальных стоек-шпилек, расположенных в местах максимальной нагрузки, сверлим отверстия и устанавливаем длинные шпильки.

Услуги сантехника в Москве и Московской области

Шаг №5: Для фиксации положения рамы закручиваем гайки по резьбе длинных вертикальных стоек.

Услуги сантехника в Москве и Московской области


Шаг №6: Ориентируясь на показания строительного уровня, уложенного в разных направлениях на сварную раму, подкручиваем гайки.


Услуги сантехника в Москве и Московской области

Шаг №7: Тщательно выравниваем раму по уровню, при необходимости изменяем положение гаек. Проверяем прочность установки крепежа.

Услуги сантехника в Москве и Московской области

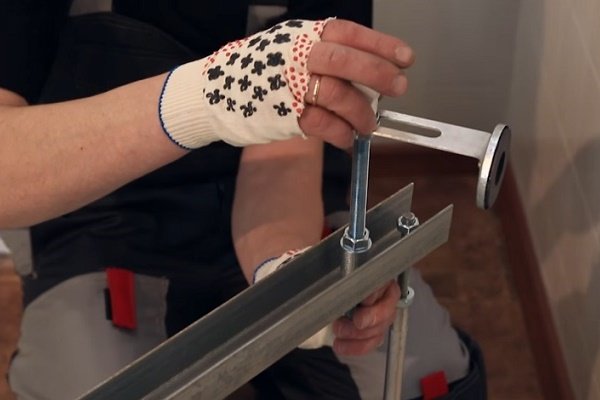

Шаг №8: Собираем ножки ванны из коротких шпилек и пластиковых опор, увеличивающих площадь опирания. Тщательно выверяем высоту всех используемых в монтаже ножек, накручиваем на них удерживающие втулки.

Услуги сантехника в Москве и Московской области

Шаг №9: Проводим установку ножек с втулками, фиксируем их к раме.

Услуги сантехника в Москве и Московской области

Шаг №10: Если планируется установить пластиковый экран, к бортикам чаши крепим зажимы, предназначенные для фиксации экрана.

Услуги сантехника в Москве и Московской области

Шаг №11: Переворачиваем ванну, проверяем горизонтальность чаши строительным уровнем, при необходимости регулируем, подкручивая гайки или втулки.

Услуги сантехника в Москве и Московской области

Каркас собран и установлен вместе с опирающейся на него чашей. Осталось только подсоединить ванну к коммуникациям и навесить экран.

Услуги сантехника в Москве и Московской области

Устройство конструкции из профиля

Разберем пример сооружения каркаса для чугунной ванны, два бортика которой примыкают к смежным стенам.

Шаг №1: Перед сооружением каркаса проверяем точки подключения ванны к коммуникациям, при необходимости меняем или усиливаем сомнительные узлы.

Услуги сантехника в Москве и Московской области

Шаг №2: Примеряем элементы материала, выбранного для отделки и сооружения экрана, к месту установки.

Услуги сантехника в Москве и Московской области

Шаг №3: Размечаем толщину материалов отделки для выбора точного месторасположения каркаса.

Услуги сантехника в Москве и Московской области

Шаг №4: Пользуясь отвесом, отмечаем проекцию ванны на полу и очерчиваем ее периметр. Строго по разметке устанавливаем профиль, формирующий нижнюю обвязку.

Услуги сантехника в Москве и Московской области

Шаг №5: Устанавливаем три опоры, расположенные в углах ванны. К опорам крепим профиль верхней обвязки.

Услуги сантехника в Москве и Московской области

Шаг №6: Для обеспечения жесткости конструкции устанавливаем рядовые опоры, шаг между ними примерно 50 см.

Услуги сантехника в Москве и Московской области

Шаг №7: К сооруженному нами каркасу крепим раскроенный по размеру влагостойкий гипсокартон.

Услуги сантехника в Москве и Московской области

Шаг №8: Выполняем отделки сооруженного нами каркаса керамической плиткой, керамогранитом или мозаикой.

Услуги сантехника в Москве и Московской области

В итоге мы получили установленный на металлический каркас короб, который остается оклеить плиткой, клинкерным кирпичом, керамогранитом, пластиковыми панелями или мозаикой. В месте подключения сантехники к коммуникациям организовали люк, требующийся для контроля и ремонта. Для того чтобы во время приема процедур брызжущая из лейки душа  вода не лилась на пол, зазор между бортиками и стенами заполним монтажной пеной. Излишки пены после ее отвердевания обрежем.

Сооружение каркаса из бруса

Алгоритм строительства каркаса из бруса мало чем отличается от вышеописанной методики. Работы производятся в следующем порядке:

Шаг №1: Разметка. Выполняется с помощью строительного уровня. Линии будущего каркаса размечаются с учетом отделки.

Шаг №2: Устройство нижней обвязки. Согласно очерченному периметру распиливаем и соединяем брус, внутренняя грань которого на 2 – 3 см «заходит» под бортики чаши. Не забываем, что ванна должна опираться на конструкцию.

Услуги сантехника в Москве и Московской области

Шаг №3: Фиксация нижней обвязки к полу. Производится крепежом, соответствующим материалу перекрытия.

Шаг №4: Сборка верхней обвязки. Размеры этой части конструкции должны в точности повторять размеры нижней обвязки.

Шаг №5: Установка спаренных угловых опор. В углах устанавливаем опору для каждой из смежных стенок каркаса. Соединяем их с нижней и верхней обвязкой уголками.

Услуги сантехника в Москве и Московской области

Шаг №6: Монтаж рядовых опор. Производится примерно через 50 см, а вообще шаг расположения рядовых стоек зависит от предстоящей нагрузки и мест расположения люков.

Услуги сантехника в Москве и Московской области

Шаг №7: Установка листов обшивки. Панели гипсокартона или фанеры перед установкой раскраиваются так, чтобы между ними оставался зазор в 3 мм, необходимый для линейного расширения. Используется крепеж, соответствующий типу материала обшивки.

Услуги сантехника в Москве и Московской области

У приведенного нами порядка работ могут быть всевозможные вариации. Необязателен к исполнению и порядок сборки каркаса. Для чаш с разновеликой высотой горизонтальных обвязок может быть три или более.

Важно, чтобы сделанная собственными руками конструкция надежно держала вес ванны с ее хозяином, не раскачивалась и была прочно прикреплена к основанию или к стенам.
