Проектирование инженерных коммуникаций в частном доме — с чего начать и на что обратить внимание

Инженерные коммуникации (водоснабжение, канализация, электрика, отопление, вентиляция) — одна из самых затратных и важных частей строительства частного дома. Их доля в общей смете часто составляет 25–40%. Грамотное проектирование на ранних этапах экономит деньги, предотвращает аварии, переделки и обеспечивает комфорт на годы вперед. Ошибки в планировании приводят к замерзанию труб, засорам, проблемам с электрикой или неравномерному отоплению. В этой статье мастер сантехник расскажет, с чего начать проектирование инженерных коммуникаций в частном доме, какие системы необходимо предусмотреть и на что обратить особое внимание, чтобы избежать дорогостоящих ошибок в будущем.

С чего начинается проектирование инженерных коммуникаций

Проектирование инженерных коммуникаций начинается задолго до того, как на участке появится фундамент или начнется кладка стен. На самом деле первые решения принимаются еще во время выбора участка и разработки эскизного проекта будущего дома. Именно в этот момент необходимо определить, где будут проходить инженерные сети, каким способом дом будет обеспечиваться водой, отоплением и электричеством, а также как будет организован отвод сточных вод. Если оставить эти вопросы «на потом», во время строительства неизбежно возникнут сложности, а исправление ошибок может обойтись в весьма крупную сумму.

Главная причина, по которой коммуникации проектируют заранее, заключается в том, что многие элементы инженерных систем должны быть предусмотрены еще до заливки фундамента. Это касается вводов водопровода и канализации, гильз для труб, закладных деталей, кабельных каналов и проходов через фундамент. После завершения бетонных работ изменить расположение этих элементов можно только с помощью алмазного бурения, демонтажа отдельных конструкций или прокладки обходных трасс, что значительно увеличивает стоимость строительства и нередко снижает надежность конструкций.

Еще на начальном этапе необходимо внимательно изучить сам участок. Важную роль играет не только место, где будет стоять дом, но и расположение всех будущих инженерных объектов. Нужно заранее определить место для септика или локальной очистной станции, скважины или колодца, возможные точки подключения к центральным инженерным сетям, если они проходят рядом с участком. Не менее важны особенности рельефа, уровень грунтовых вод и глубина промерзания почвы. От этих факторов зависит глубина прокладки трубопроводов, выбор типа фундамента, необходимость дополнительной теплоизоляции коммуникаций и даже возможность применения тех или иных инженерных решений.

Проектирование всегда начинается со сбора исходных данных и определения общей концепции эксплуатации дома. В первую очередь стоит ответить на несколько важных вопросов. Будет ли дом использоваться для постоянного проживания или только в теплое время года? Сколько человек будут жить в нем постоянно? Планируется ли установка гидромассажной ванны, нескольких санузлов, теплых полов, системы кондиционирования, электрокотла или другого энергоемкого оборудования? Ответы на эти вопросы позволяют заранее оценить будущие нагрузки на инженерные сети и избежать ситуации, когда уже после заселения оказывается, что мощности оборудования или пропускной способности трубопроводов недостаточно.

На этом же этапе выполняют предварительные расчеты потребления воды и электроэнергии. Оценивается суточный расход воды для всех жильцов, определяется примерная электрическая нагрузка с учетом бытовой техники, отопительного оборудования, освещения и других потребителей. Такой расчет помогает правильно подобрать диаметр труб, производительность насосного оборудования, мощность электрического ввода и характеристики защитной автоматики.

Следующим важным этапом становятся геологические и топографические изыскания. Они позволяют получить полную информацию о характеристиках участка. Исследуется тип грунта, его несущая способность, глубина залегания грунтовых вод и уровень сезонного промерзания. Например, если грунтовые воды расположены высоко, потребуется предусмотреть защиту коммуникаций от подтопления и более тщательно продумать устройство канализации. При сильном промерзании грунта инженерные сети необходимо укладывать ниже расчетной глубины или использовать эффективную теплоизоляцию и системы обогрева труб.

Когда вся необходимая информация собрана, приступают к разработке технического задания. Именно этот документ становится основой всего будущего проекта. В техническом задании подробно указывают планировку дома с расположением кухни, санузлов, котельной, технических помещений и электрощитовой. Определяют источники водоснабжения и канализации — центральные сети, скважину, колодец, септик или локальную очистную станцию. Здесь же фиксируют расчетные мощности инженерных систем, требования к отоплению, вентиляции и электроснабжению, выбирают предпочтительный способ прокладки коммуникаций — скрытый или открытый, а также учитывают бюджет строительства и пожелания владельца относительно используемого оборудования.

Хорошее техническое задание всегда разрабатывается совместно с архитектором и инженером-проектировщиком. Такой подход позволяет сразу согласовать архитектурные решения с инженерными системами, избежать пересечения коммуникаций и предусмотреть все необходимые технологические помещения. Кроме того, на этом этапе стоит подумать о будущем. Если в перспективе планируется строительство гаража, бани, гостевого дома или мастерской, лучше сразу предусмотреть необходимые резервные мощности и возможность подключения дополнительных инженерных сетей без масштабной переделки уже существующих коммуникаций.

После подготовки технического задания начинается разработка полноценного проекта. Он включает рабочие чертежи, схемы прокладки инженерных сетей, гидравлические и электрические расчеты, спецификации оборудования и материалов. Все решения должны быть взаимосвязаны между собой. Например, трассы вентиляции не должны пересекаться с балками перекрытий, канализационные стояки — мешать размещению электропроводки, а отопительное оборудование должно органично вписываться в планировку помещений.

Если дом подключается к централизованным инженерным сетям, следующим этапом становится получение технических условий на подключение к электроснабжению, газоснабжению, водопроводу и канализации. Именно на основании этих документов выполняется окончательное проектирование наружных сетей. При использовании автономных систем также необходимо соблюдать действующие санитарные и строительные нормы. Например, септик нельзя располагать слишком близко к дому, а расстояние между скважиной и очистными сооружениями должно исключать возможность загрязнения источника питьевой воды.

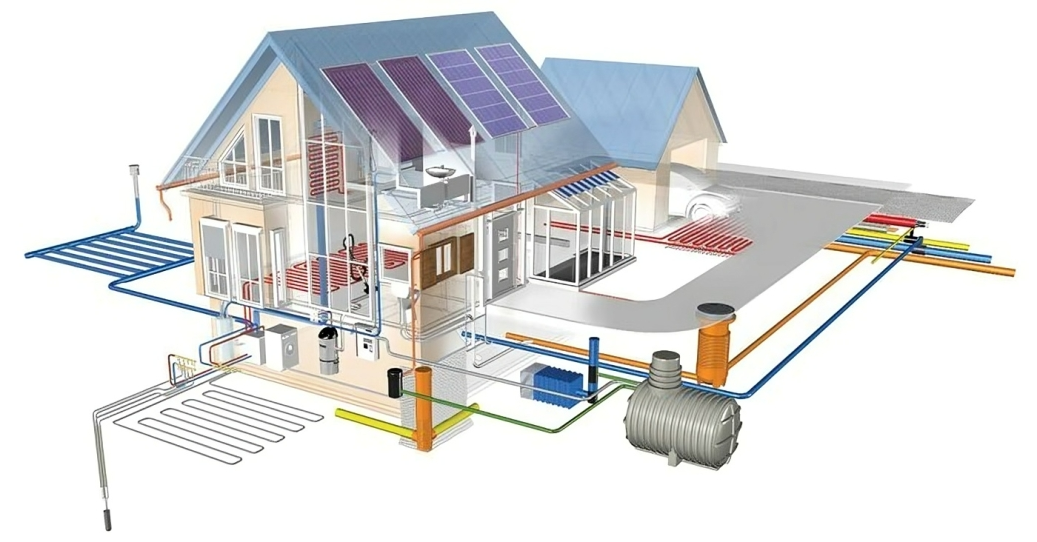

Комплексный проект инженерных коммуникаций обычно включает несколько основных разделов: водоснабжение и канализацию, отопление и вентиляцию, электроснабжение, а также слаботочные системы — интернет, телевидение, видеонаблюдение, охранную и пожарную сигнализацию. Все эти системы работают не отдельно друг от друга, а как единый инженерный комплекс, поэтому их проектирование должно выполняться одновременно. Только в этом случае удается избежать конфликтов между различными коммуникациями, рационально использовать пространство и обеспечить удобство дальнейшего обслуживания.

Именно поэтому грамотное проектирование инженерных коммуникаций всегда начинается до старта строительных работ. Такой подход позволяет заранее предусмотреть все вводы, технологические отверстия, закладные элементы и необходимые каналы для инженерных сетей. В результате строительство проходит без вынужденных переделок, сокращаются расходы, а готовый дом получает надежные, безопасные и долговечные инженерные системы, рассчитанные на многие годы эксплуатации.

Правила ввод инженерных коммуникаций в дом

После того как проект инженерных систем готов, особое внимание уделяют организации ввода коммуникаций в дом. Именно этот участок считается одним из самых ответственных, поскольку здесь инженерные сети проходят через фундамент и соединяют наружные коммуникации с внутренними системами здания. Ошибки, допущенные на этом этапе, могут привести к протечкам, промерзанию труб, повреждению кабелей и даже нарушению целостности фундамента. Поэтому все решения должны быть продуманы еще до начала бетонных работ.

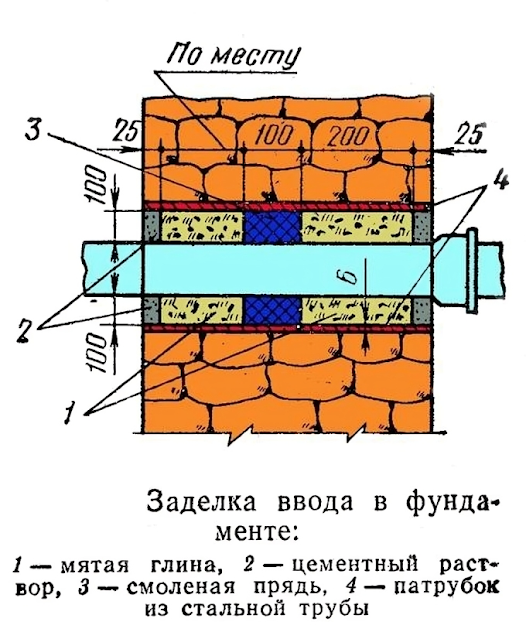

Основное правило заключается в том, что каждый вид коммуникаций должен проходить через фундамент в собственной защитной гильзе. Она представляет собой трубу большего диаметра, внутри которой располагается водопроводная труба, канализационный выпуск или электрический кабель. Между стенками гильзы и коммуникацией обязательно оставляют небольшой зазор, который затем заполняют эластичным герметизирующим материалом. Такое решение позволяет трубам и кабелям свободно компенсировать небольшие подвижки грунта и температурные расширения, не передавая нагрузку на фундамент.

Не менее важно правильно выбрать место прохождения коммуникаций через фундамент. Вводы стараются выполнять строго перпендикулярно поверхности конструкции, без диагональных проходов и лишних изгибов. Это упрощает монтаж, снижает риск повреждения труб и облегчает последующее обслуживание. Кроме того, водопровод, канализация и электроснабжение всегда прокладываются отдельно друг от друга. Особенно важно соблюдать это требование для электрических кабелей, которые не должны находиться в одной гильзе или общем канале с трубопроводами.

При устройстве канализационного выпуска особое внимание уделяют глубине его заложения и уклону трубопровода. Труба должна располагаться достаточно глубоко, чтобы исключить риск промерзания в холодное время года, а также иметь постоянный уклон в сторону септика или центральной канализации. Именно благодаря уклону сточные воды перемещаются самотеком, поэтому даже небольшие ошибки могут привести к постоянным засорам и застою воды. Обычно выпуск располагают ниже уровня пола первого этажа, а для наружной канализации используют трубы из ПВХ или полипропилена, рассчитанные на работу в грунте и способные выдерживать значительные механические нагрузки.

При прокладке наружной канализации желательно сделать трассу максимально прямой. Каждый дополнительный поворот увеличивает вероятность образования засоров, поэтому при необходимости изменения направления лучше предусмотреть установку ревизионных колодцев или специальных прочисток, которые значительно упростят обслуживание системы в дальнейшем. Не менее важно правильно выбрать место расположения септика или локальной очистной станции, соблюдая все санитарные расстояния относительно дома, источников питьевой воды и соседних участков.

Ввод водопровода также требует тщательной подготовки. В большинстве регионов трубу прокладывают ниже глубины сезонного промерзания грунта, чтобы исключить замерзание воды зимой. Если сделать это невозможно, трубопровод обязательно утепляют, а при необходимости дополнительно оснащают греющим кабелем. Сам проход через фундамент тщательно герметизируют, предотвращая проникновение грунтовых вод в подвальное или техническое помещение.

Наиболее удобным местом для ввода водопровода считается котельная или другое техническое помещение. Здесь сразу после входа трубы устанавливают запорный кран, фильтры грубой очистки, счетчик воды, редуктор давления и другое оборудование, необходимое для нормальной работы системы. Такое расположение обеспечивает свободный доступ к инженерному узлу, позволяя быстро перекрыть воду при аварии или выполнить обслуживание без демонтажа отделки.

Электроснабжение дома также требует грамотной организации ввода. Сегодня все чаще предпочтение отдают подземной прокладке кабеля. Такой способ считается более безопасным, защищает линию от ветра, обледенения и случайных механических повреждений, а также не нарушает внешний вид участка. Кабель прокладывают в защитной трубе или гофре, помещенной в отдельную гильзу, а сверху предусматривают дополнительную защиту в виде сигнальной ленты или других элементов, предупреждающих о наличии электрической линии при проведении земляных работ.

После ввода кабель сразу направляют в распределительный щит, где размещаются вводной автомат, устройства защитного отключения и остальная аппаратура. Такое решение позволяет централизованно управлять всей системой электроснабжения дома и обеспечивает высокий уровень безопасности.

При выборе мест расположения вводов важно учитывать не только конструкцию самого здания, но и благоустройство участка. Высота будущей отмостки, уровень чистового грунта, планировка дорожек и перепады рельефа напрямую влияют на глубину прокладки инженерных сетей и расположение точек их выхода. Если предусмотреть эти особенности заранее, коммуникации будут надежно защищены от влаги, морозов и механических нагрузок, а их обслуживание не создаст проблем даже спустя многие годы эксплуатации дома.

Как конструкция дома влияет на прокладку инженерных коммуникаций

При проектировании инженерных систем важно учитывать не только расположение комнат и будущих приборов, но и особенности самого здания. Материал стен, тип фундамента, конструкция перекрытий и способ возведения дома напрямую влияют на то, каким образом будут проходить трубы и кабели, можно ли сделать разводку скрытой и какие дополнительные меры защиты понадобятся. Один и тот же инженерный проект может по-разному реализовываться в кирпичном, газобетонном, деревянном или каркасном доме, поэтому универсальных решений здесь не существует.

Особое значение имеет тип фундамента, поскольку именно через него проходят основные вводы коммуникаций. В доме на ленточном фундаменте предусмотреть инженерные проходы обычно проще всего. Еще на этапе строительства в фундаментной ленте оставляют необходимые отверстия и устанавливают гильзы для водопровода, канализации и электрического кабеля. Такая конструкция позволяет удобно организовать вводы, а при наличии подвала или цокольного этажа дает дополнительное пространство для размещения части оборудования и обслуживания инженерных узлов.

С плитным фундаментом, особенно с утепленной шведской плитой (УШП), ситуация значительно сложнее. Все основные коммуникации необходимо продумать и уложить до момента заливки бетона. Водопроводные трубы, канализационные выпуски, кабельные каналы и другие элементы размещаются в заранее определенных местах внутри утепляющего слоя или под плитой. Любая ошибка на этом этапе может стать серьезной проблемой, поскольку после устройства монолитной конструкции получить доступ к коммуникациям без разрушения пола практически невозможно. Именно поэтому при таком типе фундамента особенно важно иметь подробный проект с точными размерами и привязками всех выводов.

В домах на свайном или столбчатом фундаменте инженерные сети чаще всего прокладывают в пространстве между опорами. Здесь главная задача — надежно защитить коммуникации от промерзания, влаги и возможных механических повреждений. Трубы и кабели нельзя оставлять открытыми под домом, поэтому используют утепленные короба, защитные кожухи или специальные технические решения. Особое внимание уделяют гидроизоляции, поскольку пространство под домом часто подвергается воздействию ветра, перепадов температуры и повышенной влажности.

Не меньшее влияние на разводку коммуникаций оказывают стены и перекрытия. В домах из кирпича, монолитного бетона или газобетона часто используют скрытую прокладку труб и кабелей — внутри стен, перегородок, пола или потолочных конструкций. Однако при этом важно соблюдать технологию. Любые проходы через перекрытия выполняются только через защитные гильзы, которые предотвращают повреждение труб при движении конструкций и облегчают их возможную замену в будущем.

В кирпичных домах массивные стены позволяют достаточно свободно размещать инженерные сети внутри конструкций. Можно заранее предусмотреть специальные каналы или ниши для труб и кабелей, что помогает сохранить аккуратный внешний вид помещений. Однако распространенная ошибка — жестко замуровывать трубопроводы непосредственно в кладку без возможности небольшого перемещения. При естественной усадке здания или температурных изменениях трубы испытывают нагрузку, что со временем может привести к повреждениям и протечкам. Поэтому скрытая разводка должна выполняться с учетом компенсации возможных подвижек.

Газобетонные дома имеют свои особенности. Этот материал легко обрабатывается, поэтому в нем удобно выполнять штробы для прокладки коммуникаций. Благодаря этому трубы водоснабжения и электрические кабели часто скрывают внутри стен. Но при этом нельзя забывать, что газобетон обладает меньшей прочностью по сравнению с кирпичом. Слишком глубокие или многочисленные штробы могут ослабить конструкцию стены и повлиять на ее надежность. Поэтому важно соблюдать ограничения по размерам каналов и учитывать особенности материала, включая его способность пропускать водяной пар.

В деревянных домах из бруса или бревна главным фактором становится естественная усадка конструкции. Древесина может изменять свои размеры в течение нескольких лет после строительства, и жестко закрепленные трубы могут испытывать значительные нагрузки. Поэтому инженерные системы в таких домах проектируют с возможностью движения: используют гибкие соединения, компенсаторы, скользящие крепления или размещают коммуникации в специальных коробах. Во многих случаях открытая разводка становится не недостатком, а практичным решением, позволяющим легко контролировать состояние труб и выполнять ремонт. Электрические кабели при этом обязательно защищают металлическими трубами или специальными системами, рассчитанными на деревянные конструкции.

Каркасные дома, наоборот, имеют большое преимущество для скрытой прокладки инженерных сетей. Пустоты внутри стен и перекрытий позволяют удобно размещать водопровод, электрику, вентиляционные каналы и другие коммуникации без сложных строительных работ. Однако и здесь есть ограничения. Например, установка канализационных стояков большого диаметра внутри тонких каркасных перегородок может ослабить конструкцию и создать проблемы с шумоизоляцией. Поэтому крупные инженерные элементы лучше заранее размещать в технических шахтах или специально предусмотренных зонах.

При прокладке коммуникаций в каркасном доме также важно сохранить правильную работу утеплителя, пароизоляции и ветрозащиты. Любые не предусмотренные проектом отверстия и нарушения герметичности стенового пирога могут привести к появлению конденсата, снижению энергоэффективности и ухудшению микроклимата внутри помещений. Электропроводку выполняют только в защитной гофре, а размещение кабелей в наружных стенах стараются минимизировать, чтобы не ухудшать теплоизоляционные свойства конструкции.

Инженерные коммуникации должны проектироваться не отдельно от дома, а вместе с его конструкцией. Грамотная привязка систем к фундаменту, стенам и перекрытиям позволяет сохранить прочность здания, избежать сложного ремонта в будущем и сделать эксплуатацию дома максимально удобной. Чем раньше особенности конструкции будут учтены в проекте, тем проще и надежнее получится вся инженерная система.

Типичные ошибки при проектировании и монтаже инженерных коммуникаций

Даже хорошо продуманный проект дома может потерять свои преимущества, если на этапе прокладки инженерных систем допустить ошибки. Коммуникации относятся к тем элементам здания, которые после завершения отделочных работ сложно и дорого исправлять. Поэтому большинство проблем возникает не из-за сложных технических решений, а из-за недостаточного планирования, спешки или попыток сэкономить на важных этапах.

Одна из самых распространенных ошибок — строительство без полноценного проекта инженерных систем. Иногда владельцы дома пытаются определить расположение труб, розеток и оборудования уже в процессе возведения здания. Такой подход часто приводит к тому, что необходимые закладные не предусмотрены, вводы расположены неудобно, а часть коммуникаций приходится прокладывать с обходами или переделывать. Особенно критично отсутствие проекта для фундаментов сложных типов, где после завершения строительных работ изменить расположение коммуникаций практически невозможно.

Частая проблема встречается и при устройстве канализации — неправильный расчет уклона труб. Многие считают, что чем больше уклон, тем лучше будет работать система, но это не всегда так. При слишком большом уклоне вода может уходить быстрее, чем твердые частицы, из-за чего внутри трубы постепенно образуются отложения. Если же уклон недостаточный, стоки будут двигаться медленно, что повышает риск засоров и появления неприятных запахов. Поэтому канализационная система должна проектироваться с учетом диаметра труб, длины трассы и особенностей расположения сантехнических приборов.

Еще одна ошибка — неправильная организация вводов коммуникаций. Иногда пытаются провести несколько разных систем через одно отверстие в фундаменте или объединить их в одном техническом канале. Такое решение усложняет обслуживание, повышает риск повреждений и может создать дополнительные проблемы при ремонте. Каждая инженерная система должна иметь свое пространство и надежную защиту, особенно это касается электрических кабелей и трубопроводов.

Не стоит забывать и о естественных изменениях, которые происходят с домом в процессе эксплуатации. Усадка деревянных конструкций, небольшие подвижки грунта, температурные расширения труб и деформации строительных материалов могут создавать нагрузку на инженерные сети. Если при проектировании не предусмотреть компенсационные элементы, гибкие соединения и возможность небольшого перемещения коммуникаций, со временем могут появиться трещины, протечки и повреждения отдельных участков системы.

Отдельное внимание следует уделить выбору материалов. Желание сэкономить на трубах, фитингах, утеплителе или защитных элементах часто приводит к дополнительным расходам в будущем. Дешевые материалы могут быстрее выходить из строя, хуже переносить перепады температур и не обеспечивать необходимую надежность. Для современных инженерных систем обычно используют проверенные решения: полипропиленовые и ПВХ-трубы, трубы из сшитого полиэтилена, качественные запорные элементы и надежную теплоизоляцию. Экономия должна быть разумной — лучше сократить расходы на декоративные решения, чем снижать качество скрытых коммуникаций.

После завершения монтажа инженерные системы обязательно должны пройти проверку. Водопровод и отопление испытывают повышенным давлением с помощью опрессовки, проверяют соединения на герметичность, тестируют работу насосов, автоматики и защитных устройств. Электрическую сеть проверяют на правильность подключения, работу защитных аппаратов и соответствие расчетным нагрузкам. Такой контроль позволяет обнаружить недостатки до того, как дом будет полностью отделан и заселен.

Также важно заранее продумать возможность обслуживания инженерных узлов. Коллекторы, фильтры, краны, счетчики, насосное оборудование и другие элементы не должны быть полностью скрыты без доступа. Наличие ревизионных люков, технических шкафов и удобного доступа к оборудованию значительно упрощает эксплуатацию и позволяет быстро устранить возможные неисправности.

Грамотное проектирование инженерных коммуникаций — это не просто набор схем и расчетов, а основа комфортной и безопасной эксплуатации дома на долгие годы. Продуманный проект помогает избежать переделок, лишних расходов и неприятных сюрпризов после заселения. Именно поэтому начинать работу стоит с подробного технического задания, учитывать особенности будущего дома и привлекать специалистов, которые смогут правильно связать архитектуру, конструкцию и все инженерные системы в единое решение.
